Adaptorul permite conectarea in paralel a doua motoare pas cu pas la iesirea unui singur driver, astfel incat ambele motoare sa primeasca aceleasi comenzi de deplasare.

Este utilizat in special pentru realizarea unei configuratii cu axa Z dubla, in care doua motoare actioneaza simultan suruburile de deplasare ale axei. Poate fi folosit si in alte sisteme compatibile care necesita actionarea simultana a doua motoare pas cu pas de la acelasi canal al placii de control.

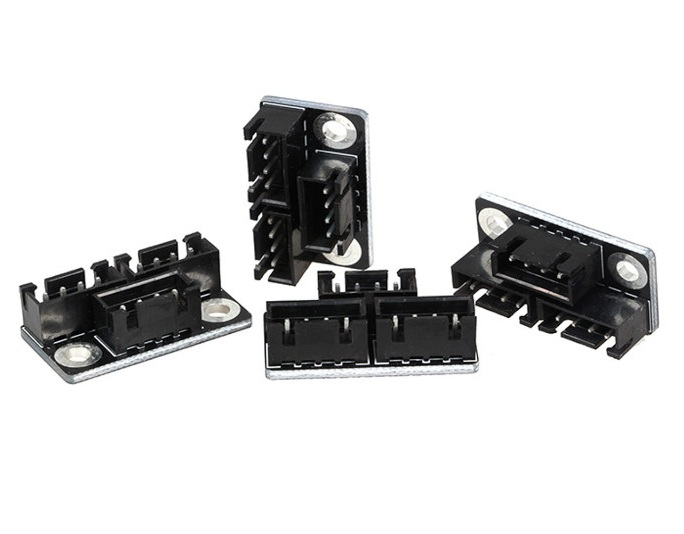

Placa are o intrare pentru conectarea la driver si doua iesiri pentru motoare. Cablul inclus, cu lungimea de 10cm, realizeaza legatura dintre placa de control si adaptor.

In cazul conectarii in paralel, curentul furnizat de driver se distribuie intre cele doua motoare in functie de caracteristicile electrice ale acestora. Pentru o functionare echilibrata se recomanda utilizarea a doua motoare cu aceleasi specificatii si aceeasi configuratie a bobinelor.

Driverul trebuie sa poata furniza curentul necesar ansamblului, iar limita de curent trebuie reglata corespunzator. Utilizarea adaptorului nu inlocuieste un driver si nu permite controlarea independenta a celor doua motoare.

Specificatii tehnice:

• Tip produs: adaptor splitter pentru motoare pas cu pas
• Configuratie: 1 intrare si 2 iesiri
• Tip conectare motoare: paralel
• Numar motoare conectate: 2
• Motoare compatibile: motoare pas cu pas bipolare, cu 4 conductoare
• Aplicatie uzuala: axa Z dubla
• Dimensiuni placa: 26x15mm
• Lungime cablu: 10cm
• Utilizare: imprimante 3D, sisteme CNC si mecanisme cu doua motoare actionate simultan

Compatibilitate:

• Motoare pas cu pas NEMA 17 cu 4 conductoare si conector compatibil
• Configuratii cu doua motoare avand aceleasi caracteristici electrice
• Imprimante 3D cu axa Z dubla
• Placi de control si drivere care permit actionarea simultana a doua motoare de la acelasi canal
• Sisteme CNC si mecanisme in care cele doua motoare trebuie sa primeasca aceleasi comenzi de deplasare

Inainte de a comanda, verificati tipul conectorilor, ordinea conductoarelor, configuratia bobinelor motoarelor si capacitatea driverului de a alimenta doua motoare conectate in paralel.

Instructiuni de montaj si utilizare:

• Opriti echipamentul si deconectati alimentarea electrica.
• Nu conectati si nu deconectati motoarele pas cu pas in timp ce driverul este alimentat.
• Verificati identificarea celor doua bobine si ordinea conductoarelor pentru fiecare motor.

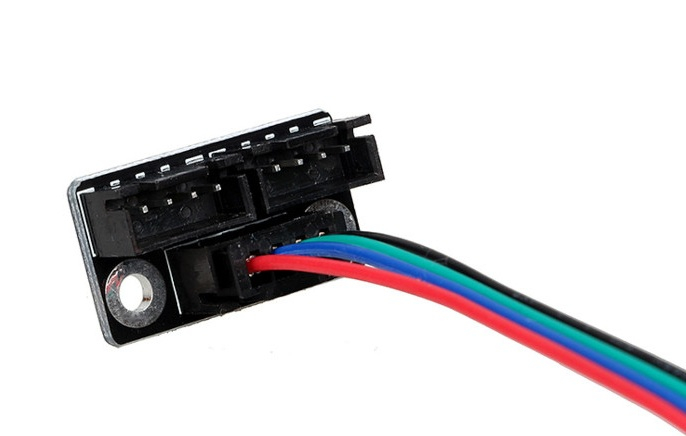

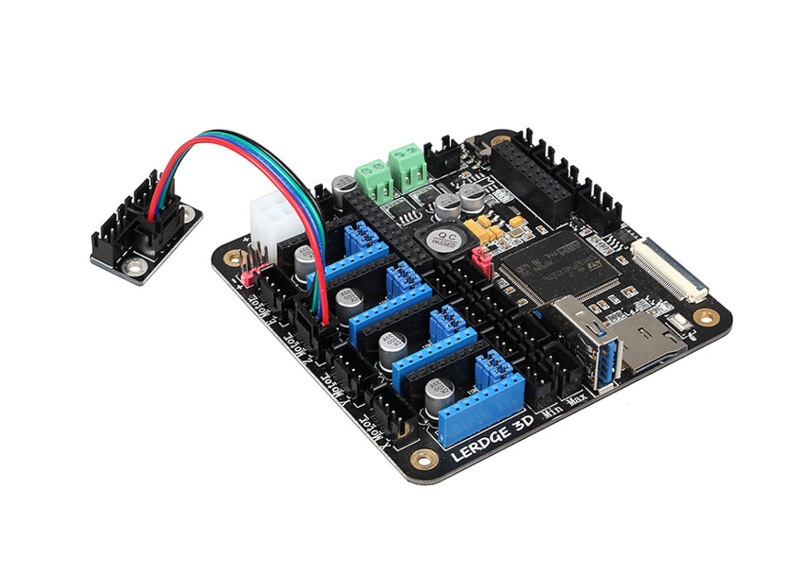

• Conectati cablul de 10cm intre iesirea driverului de pe placa de control si intrarea adaptorului.
• Conectati cele doua motoare la iesirile adaptorului.
• Verificati ca ambele mufe sa fie introduse complet si sa aiba aceeasi orientare.
• Pentru o axa Z dubla, aliniati mecanic cele doua parti ale axei inainte de pornire.
• Porniti echipamentul si efectuati initial o deplasare scurta, la viteza redusa.
• Verificati ca ambele motoare sa se roteasca in acelasi sens si sa deplaseze mecanismul uniform.
• Daca un motor se roteste in sens opus, opriti alimentarea si verificati ordinea conductoarelor acelui motor.
• Reglati limita de curent a driverului in functie de caracteristicile celor doua motoare si de capacitatea driverului.
• Verificati temperatura driverului si a motoarelor in timpul primelor teste.
• Dupa montaj, verificati paralelismul axei si efectuati reglajele necesare ale imprimantei.

Continut pachet:

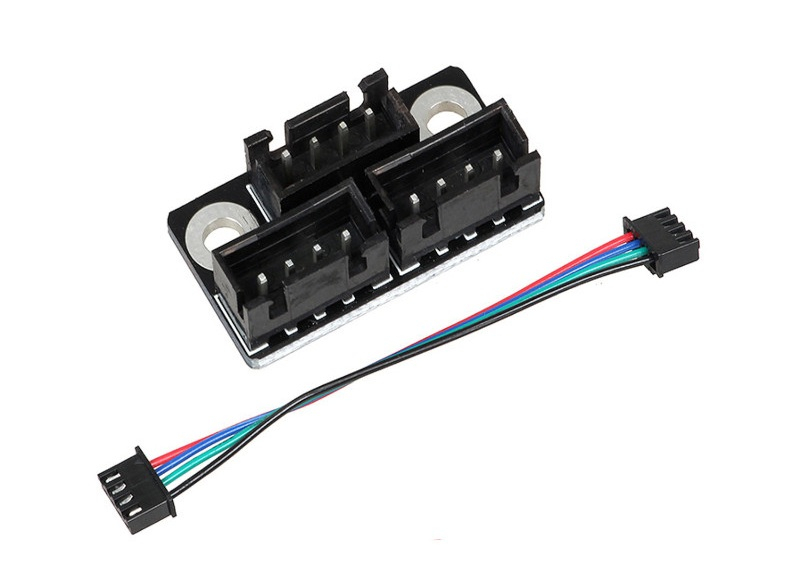

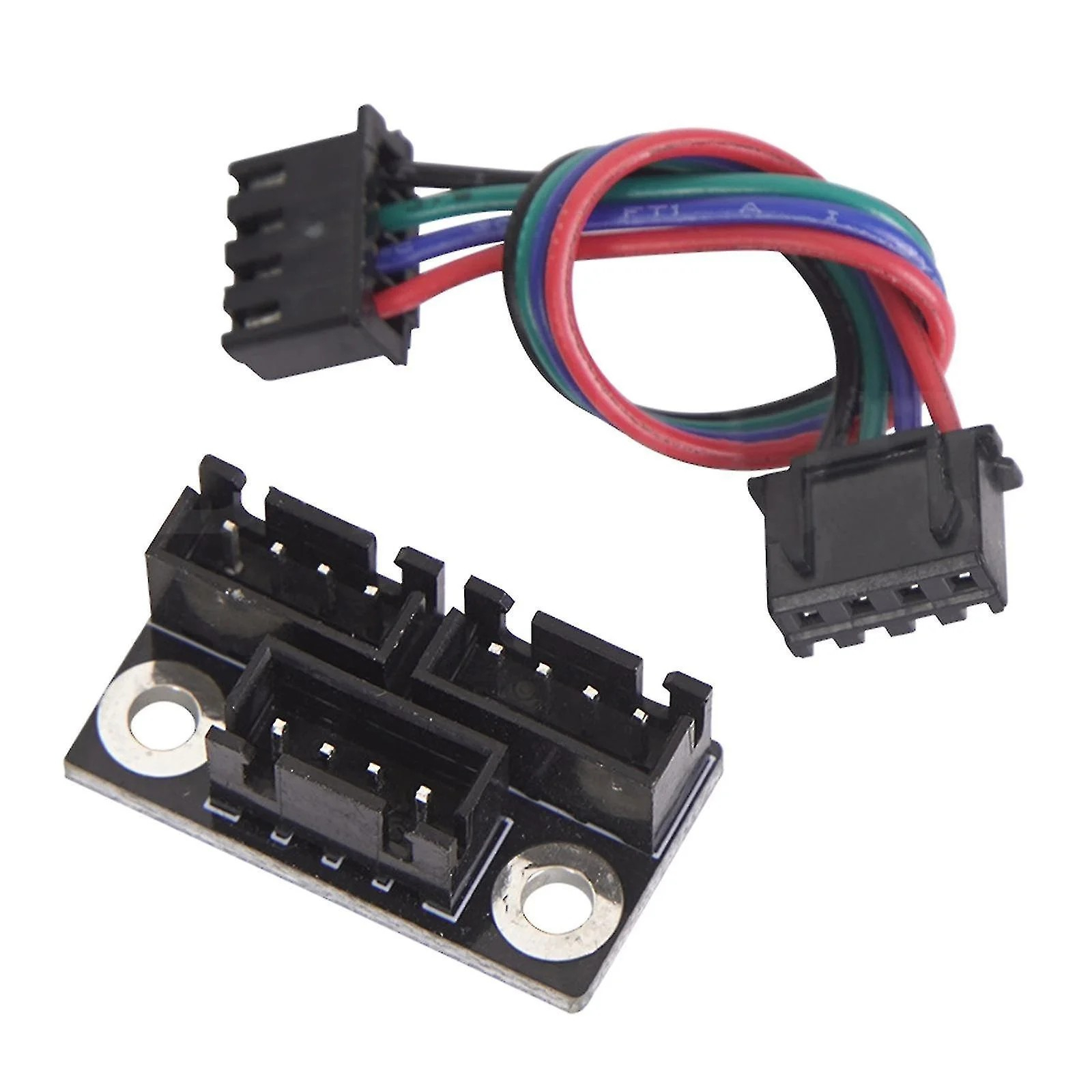

• 1 x Placa adaptor splitter pentru doua motoare pas cu pas
• 1 x Cablu de conectare, lungime 10cm
