Specificatii tehnice:

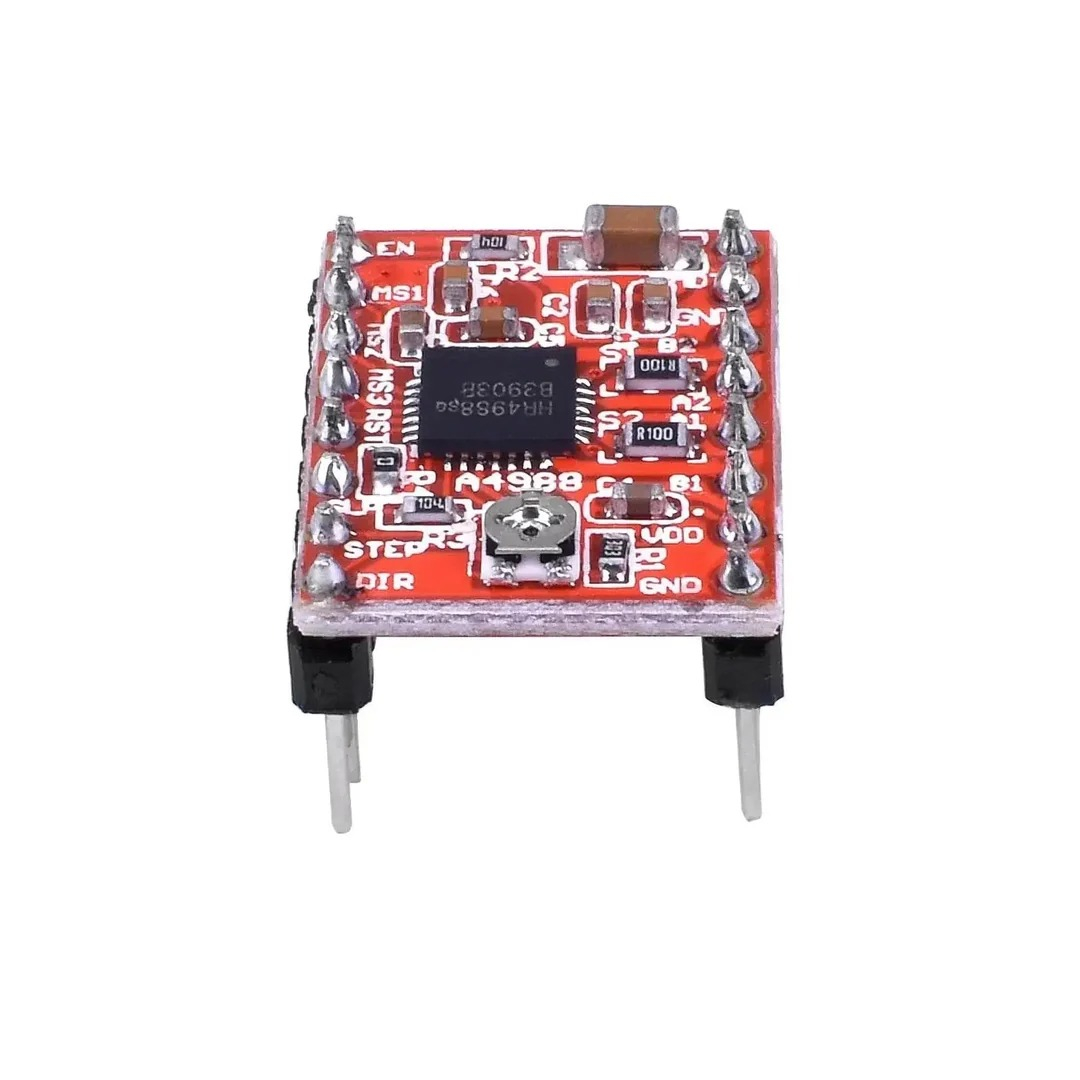

• Model driver: A4988.
• Tip motor compatibil: motor pas cu pas bipolar.
• Tensiune de alimentare motor: 8-35V DC.
• Tensiune logica: 3-5.5V DC.
• Curent maxim de iesire: 2A.
• Moduri de pas: pas complet, 1/2, 1/4, 1/8 si 1/16.
• Interfata de control: STEP/DIR.
• Reglare curent: prin potentiometru.
• Protectii: subtensiune, supracurent si supratemperatura.
• Dimensiuni modul: 16x21mm.
• Culoare placa: rosu.

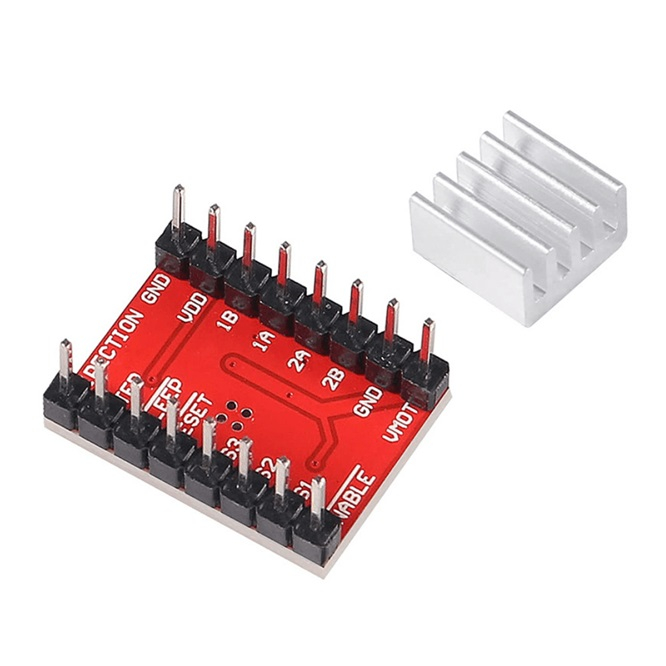

• Racire: radiator din aluminiu inclus.

Instructiuni de montaj / utilizare:

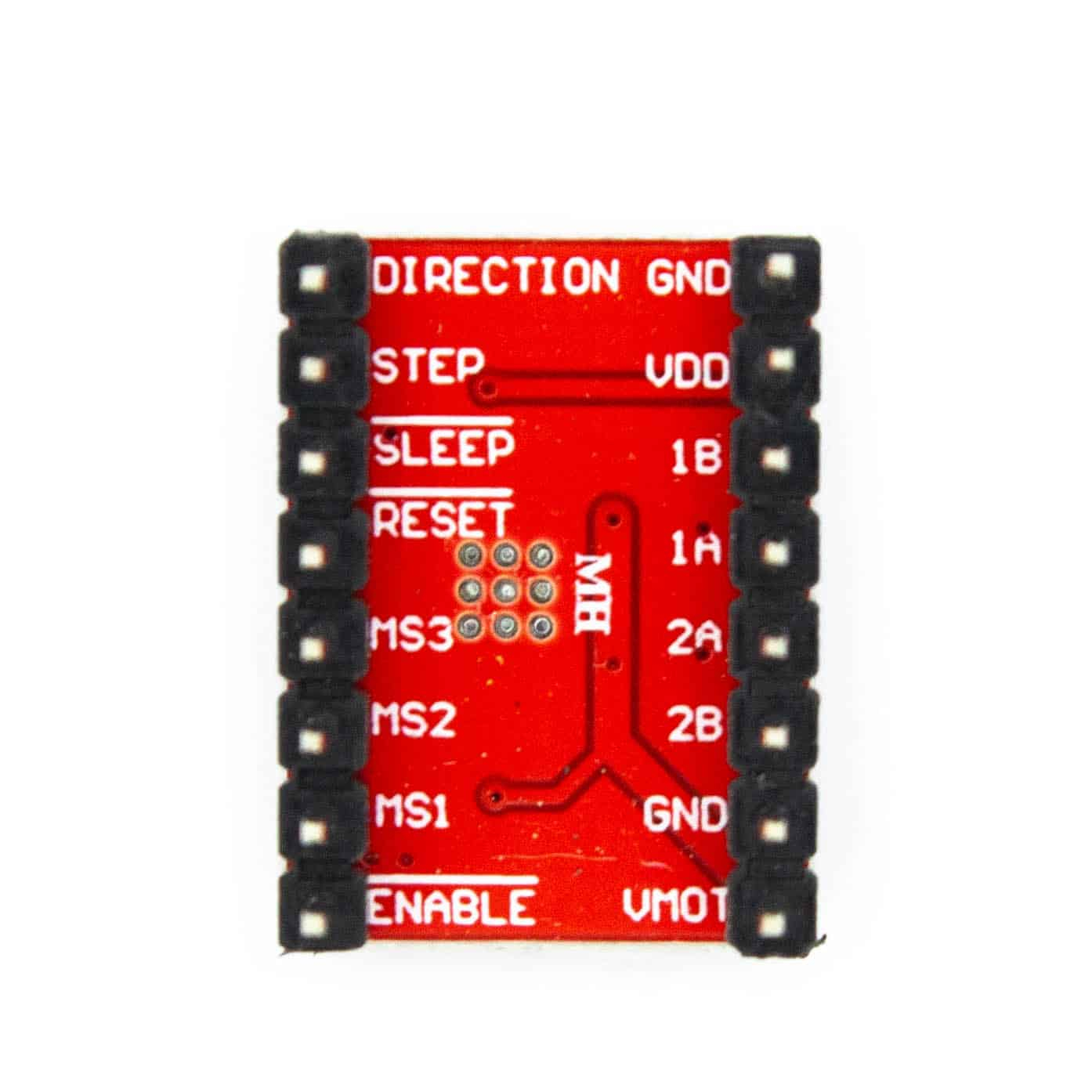

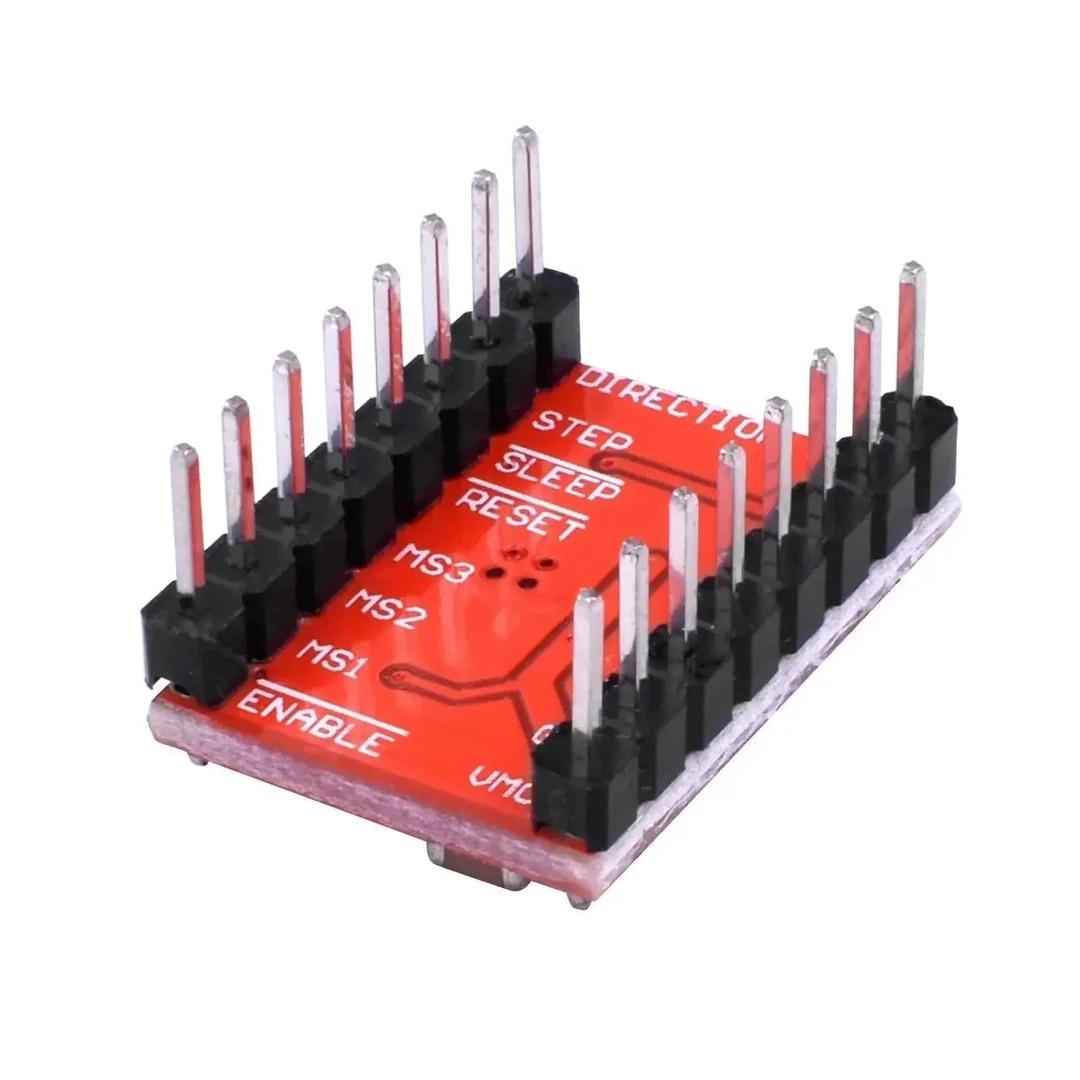

• Montati driverul in soclul placii de control, respectand orientarea pinilor VMOT, GND, VDD si DIR.
• Nu introduceti driverul invers, deoarece modulul si placa de control se pot deteriora.
• Conectati motorul numai cu alimentarea complet deconectata.

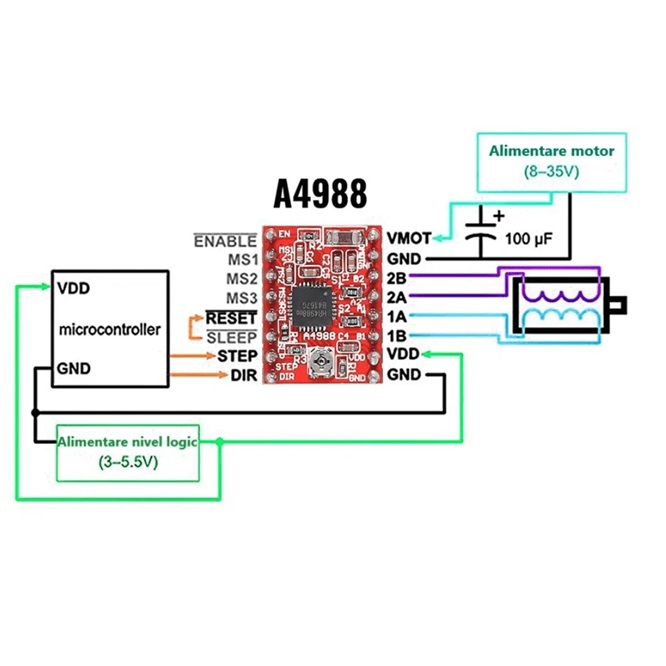

• Conectati cele doua bobine ale motorului la iesirile 1A-1B si 2A-2B.
• Conectati alimentarea motorului la pinii VMOT si GND, respectand polaritatea.
• Setati modul de microstepping prin pinii MS1, MS2 si MS3, in functie de configuratia placii de control.

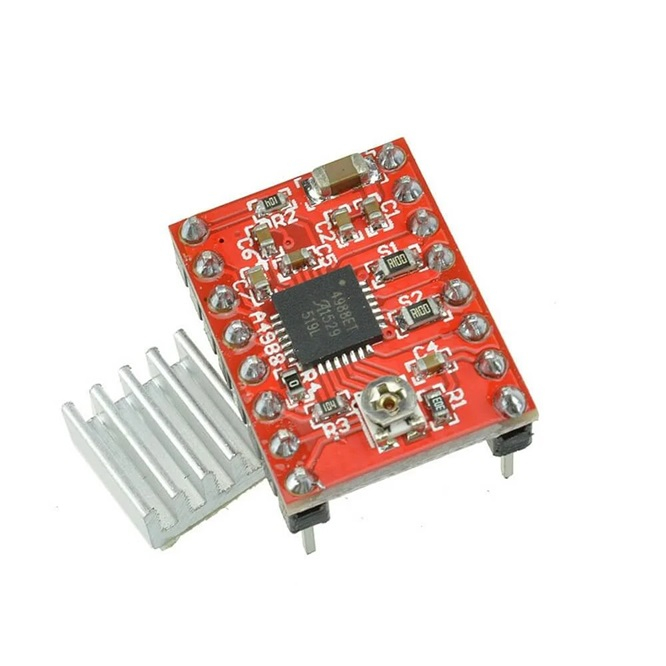

• Reglati limita de curent din potentiometru inainte de utilizarea motorului la sarcina.

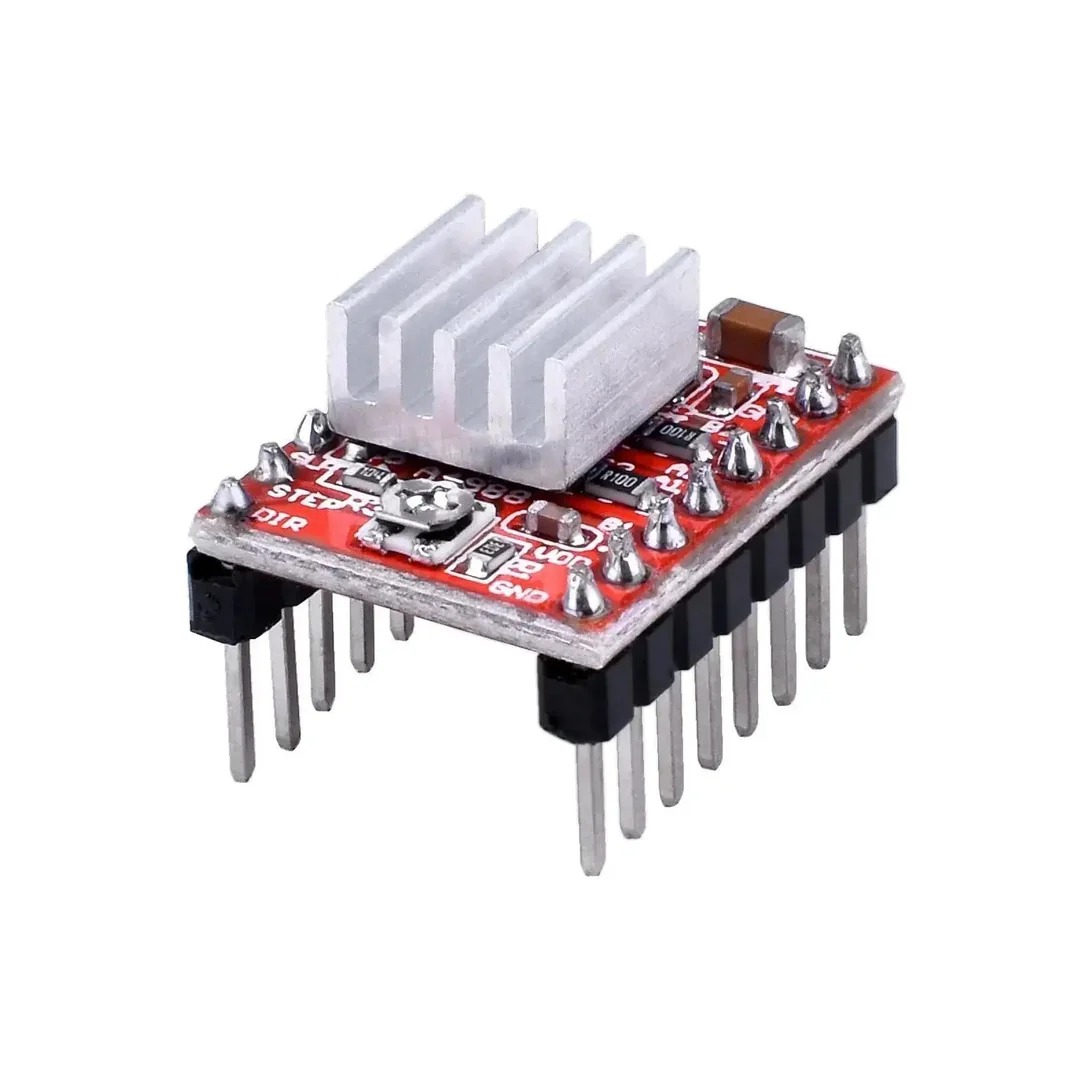

• Fixati radiatorul pe circuitul driverului fara a produce scurtcircuite intre pini sau componente.
• Montajul si punerea in functiune trebuie realizate de o persoana competenta.

Recomandari si precautii:

• Nu conectati sau deconectati motorul cat timp driverul este alimentat.
• Nu depasiti tensiunea de alimentare de 35V DC si curentul maxim de 2A.
• Reglati curentul in functie de caracteristicile motorului utilizat.
• Asigurati ventilatie suplimentara la functionarea cu un curent ridicat.
• Verificati orientarea driverului inainte de alimentarea placii.
• Evitati atingerea modulului in timpul functionarii, deoarece radiatorul si circuitul se pot incalzi.
• Interventiile necorespunzatoare pot deteriora driverul, motorul sau placa de control.

Compatibilitate:

• Placi de control pentru imprimante 3D prevazute cu soclu compatibil A4988.
• RAMPS 1.4 si alte controlere cu interfata STEP/DIR compatibila.
• Motoare pas cu pas bipolare cu parametri compatibili cu tensiunea si curentul driverului.
