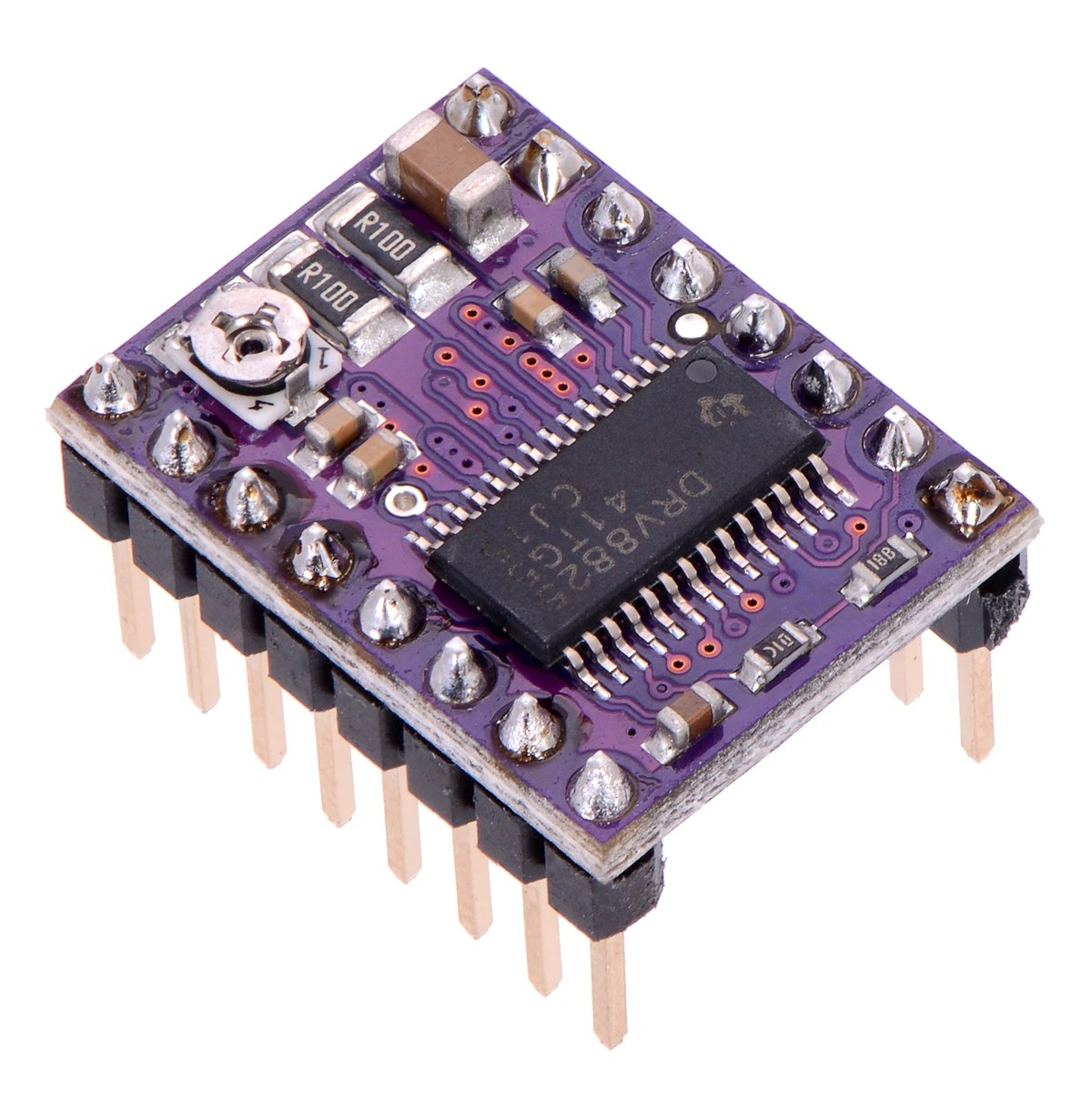

Modulul DRV8825 este utilizat pentru controlul motoarelor pas cu pas bipolare prin interfata STEP/DIR, in imprimante 3D, masini CNC si sisteme de automatizare.

Driverul permite reglarea limitei de curent si selectarea rezolutiei pana la 1/32 microstepping. In acest mod, fiecare pas complet al motorului este impartit in 32 de micropasi, pentru o miscare mai lina, vibratii reduse si o pozitionare mai fina.

Specificatii tehnice:

• Circuit driver: DRV8825.
• Tip motor compatibil: motor pas cu pas bipolar.
• Tensiune de alimentare motor: 8.2-45V DC.
• Curent maxim: 2.5A.
• Rezolutie maxima: 1/32 microstepping.
• Interfata de control: STEP/DIR.
• Reglare curent: prin potentiometru.
• Protectii: supratemperatura, supracurent, subtensiune si scurtcircuit.

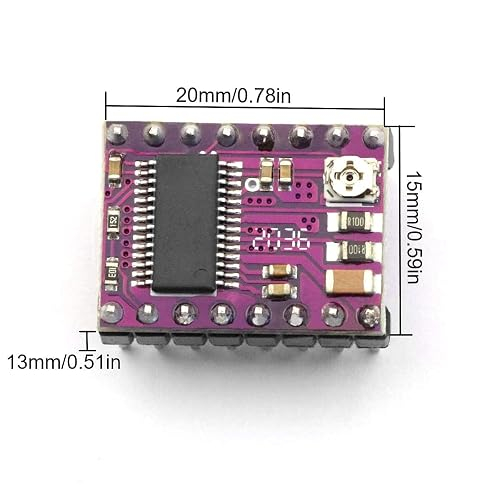

• Dimensiuni modul: 25x15mm.
• Culoare placa: mov.

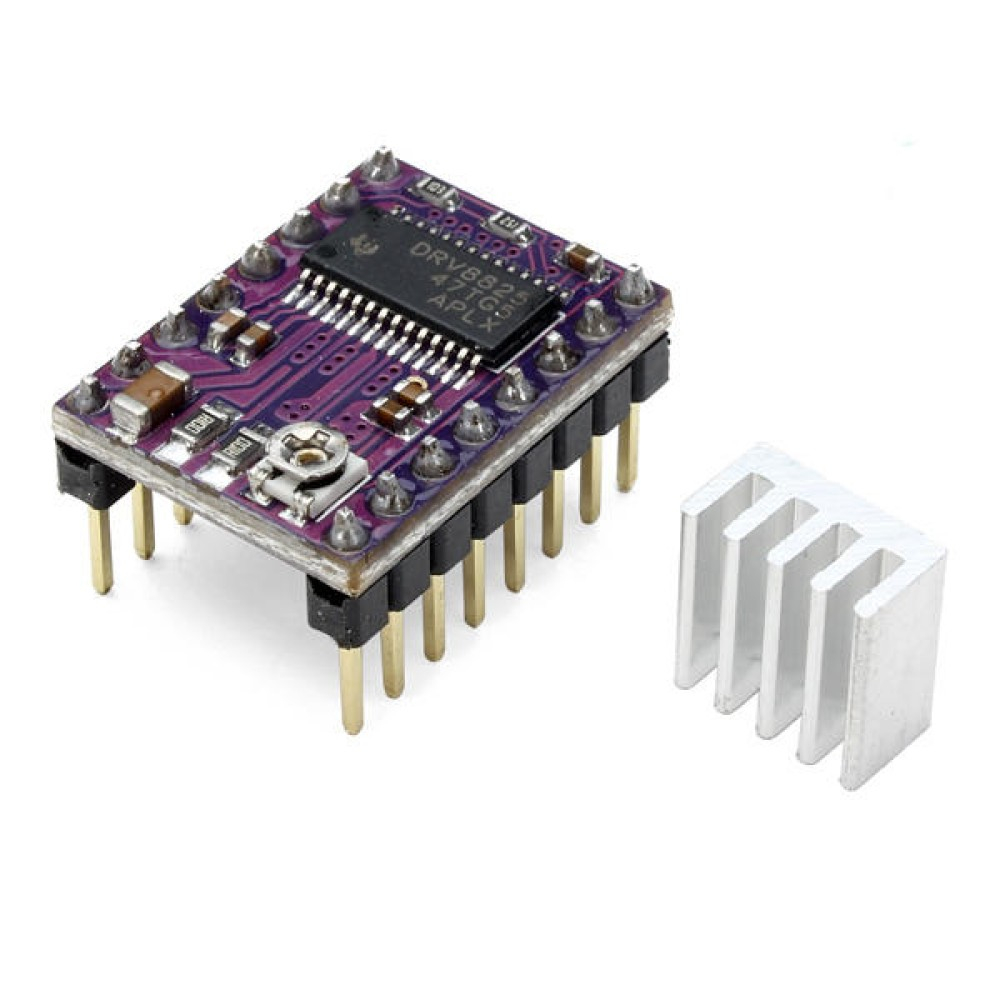

• Racire: radiator inclus.

Instructiuni de montaj / utilizare:

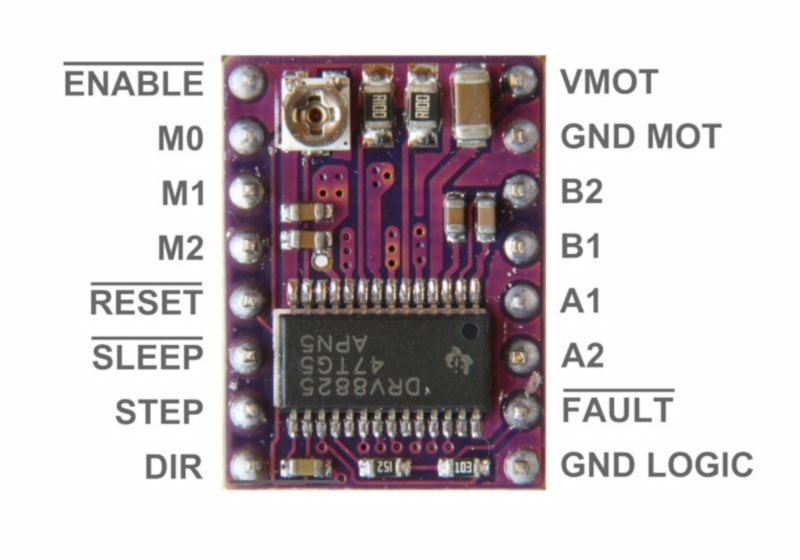

• Montati driverul in soclul compatibil al placii de control, respectand orientarea pinilor.
• Nu introduceti modulul invers, deoarece driverul si placa de control se pot deteriora.
• Realizati toate conexiunile cu alimentarea complet deconectata.

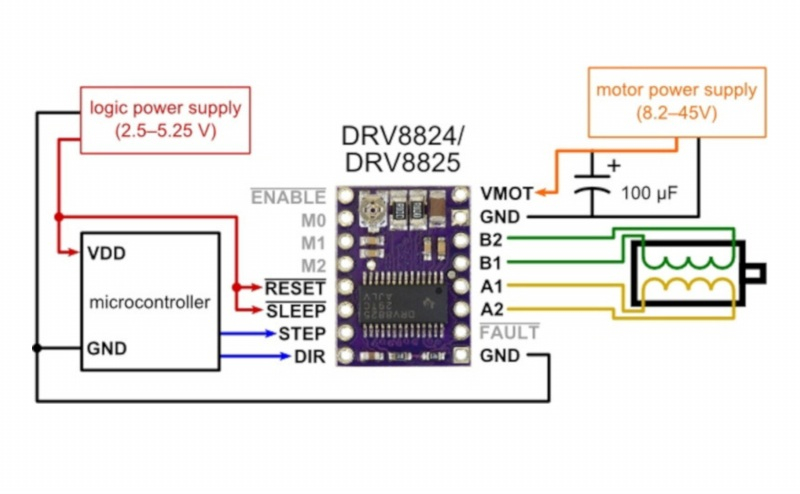

• Conectati cele doua bobine ale motorului la perechile de iesiri dedicate.
• Conectati alimentarea motorului respectand polaritatea terminalelor.
• Selectati rezolutia de microstepping prin pinii de configurare ai placii de control.
• Reglati limita de curent din potentiometru in functie de curentul nominal al motorului.
• Montati radiatorul pe circuitul driverului fara a produce scurtcircuite intre pini sau componente.
• Verificati configurarea si conexiunile inainte de alimentarea sistemului.
• Montajul si punerea in functiune trebuie realizate de o persoana competenta.

Recomandari si precautii:

• Nu conectati sau deconectati motorul cat timp driverul este alimentat.
• Nu depasiti tensiunea de alimentare de 45V DC si curentul maxim de 2.5A.
• Reglati limita de curent in functie de motorul utilizat.
• Asigurati ventilatie suplimentara la functionarea cu un curent ridicat.
• Verificati orientarea driverului si polaritatea alimentarii inainte de pornire.
• Evitati atingerea modulului in timpul functionarii, deoarece driverul si radiatorul se pot incalzi.
• Interventiile necorespunzatoare pot deteriora driverul, motorul sau placa de control.

Compatibilitate:

• Placi de control prevazute cu soclu compatibil DRV8825.
• RAMPS 1.4 si alte controlere cu interfata STEP/DIR compatibila.
• Motoare pas cu pas bipolare cu tensiunea si curentul compatibile cu driverul.
