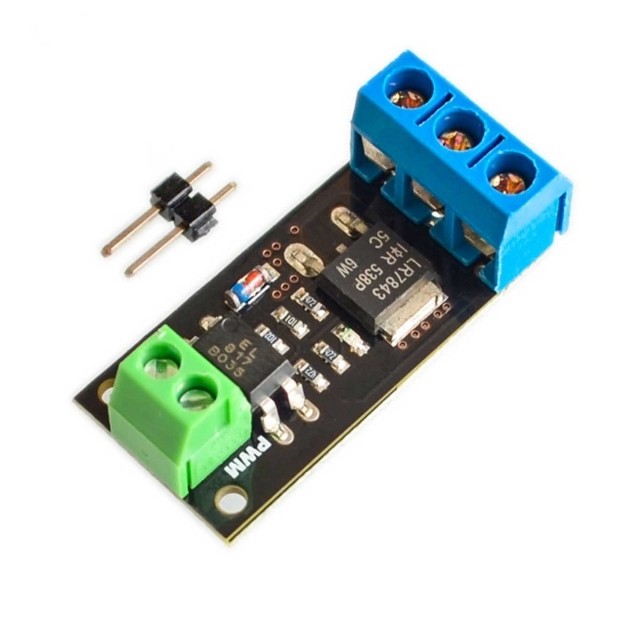

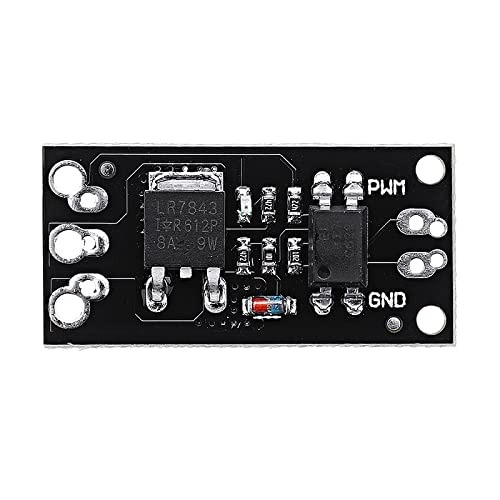

Modulul MOSFET LR7843 este utilizat pentru controlul pornirii, opririi sau reglajului prin PWM al sarcinilor DC, precum motoare, electrovalve solenoid, pompe si alte echipamente compatibile.

Izolarea prin optocuplor separa semnalul de control de partea de putere a dispozitivului controlat, reducand interferentele si imbunatatind stabilitatea in functionare. Modulul este compatibil cu placi de dezvoltare, microcontrolere si Arduino, folosind semnal de control de 3V sau 5V.

Functionarea se face prin comanda la nivel logic: pornire la nivel inalt si oprire la nivel scazut. Modulul suporta si semnal PWM, util pentru reglarea turatiei motoarelor DC sau controlul proportional al unor sarcini compatibile.

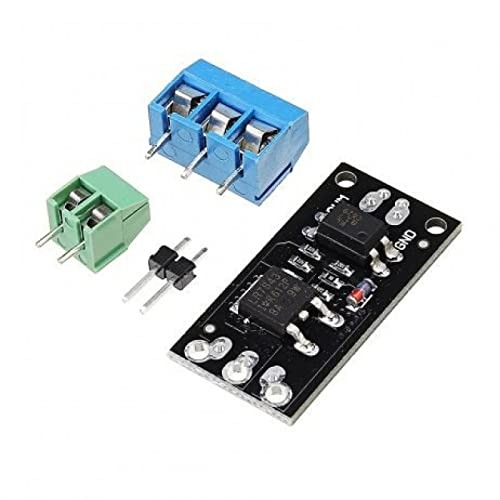

Produsul se livreaza sub forma de kit cu pini si conectori, care pot fi lipiti pe placa in functie de modul de utilizare.

Specificatii tehnice:

• Tip produs: modul MOSFET cu optocuplor
• Model: LR7843
• MOSFET: LR7843
• Izolare semnal: prin optocuplor
• Tensiune MOSFET: 30V
• Curent MOSFET: 161A
• Semnal control compatibil: 3V / 5V
• Compatibilitate: microcontrolere, Arduino, placi de dezvoltare
• Tip comanda: nivel inalt pornire, nivel scazut oprire
• Control PWM: da
• Aplicatii: motoare DC, electrovalve solenoid, pompe, sarcini DC compatibile
• Conectare intrare semnal: prin pini sau terminal lipit pe placa
• Conectare iesire: prin terminal sau fire lipite direct pe placa
• Dimensiuni modul: 23mm x 16mm
• Gauri montaj: 2 gauri de 2mm
• Distanta intre gauri: 8mm
• Livrare: kit neasamblat, conectorii necesita lipire

Instructiuni de montaj / utilizare:

• Lipiti pinii sau terminalele pe placa, in functie de modul de conectare dorit.
• Conectati semnalul de control de 3V / 5V la intrarea modulului.
• Conectati sarcina DC la iesirea modulului, respectand schema si polaritatea.
• Folositi semnal PWM doar pentru sarcini compatibile cu acest tip de control.
• Nu depasiti tensiunea si curentul admise de modul si de sarcina conectata.
• Asigurati racire corespunzatoare pentru sarcini mari.
• Nu utilizati modulul pentru sarcini AC.
• Instalati produsul conform scopului pentru care a fost proiectat.
• Pentru montaj, punere in functiune sau probleme de functionare, adresati-va unei persoane competente; interventiile necorespunzatoare pot avaria produsul si pot duce la pierderea garantiei.
