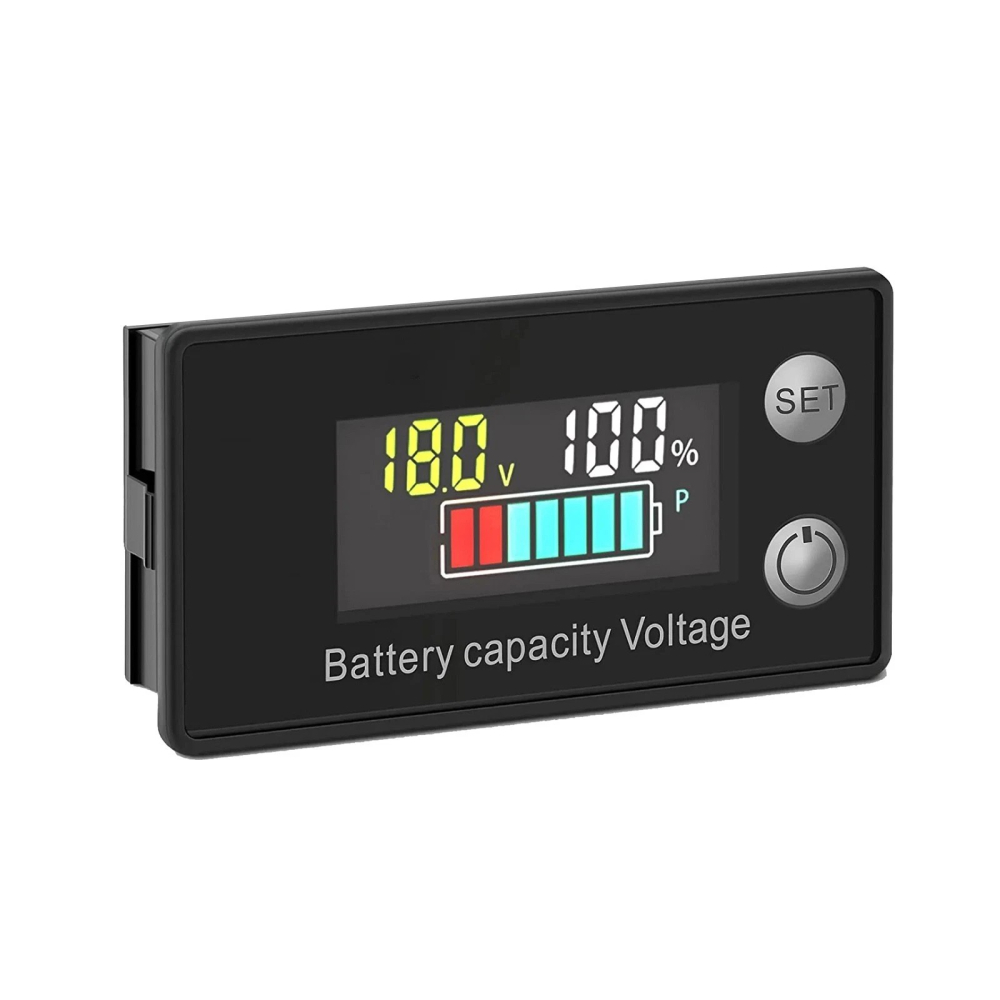

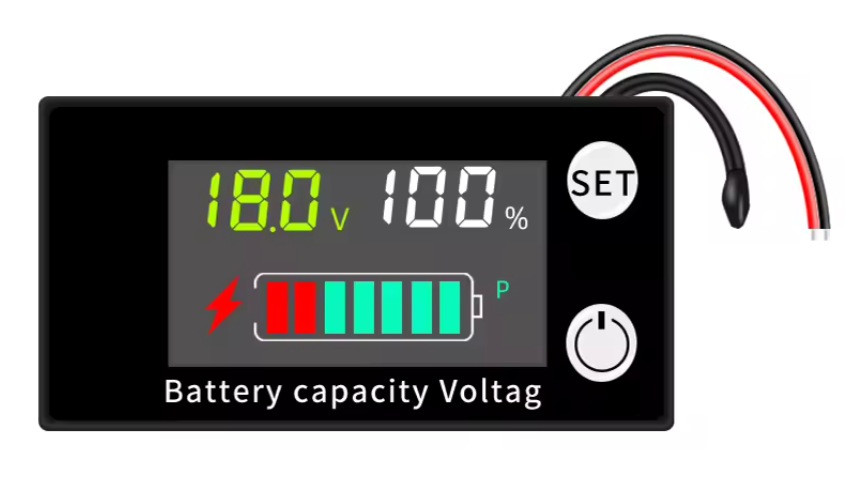

Testerul si indicatorul de nivel pentru baterii permite monitorizarea tensiunii si a nivelului de incarcare pentru surse de 8-100 V DC, fiind potrivit pentru integrarea permanenta intr-un panou de control sau intr-o carcasa. Varianta include ecran LCD color, functie de alarma si afisarea temperaturii, pentru verificarea rapida a parametrilor bateriei.

Caracteristici principale:

• Domeniu extins de detectie intre 8 V DC si 100 V DC.

• Afisare color a tensiunii si nivelului bateriei.

• Functie de alarma pentru semnalizarea unei conditii configurate.

• Afisarea temperaturii pentru monitorizare suplimentara.

• Precizie de detectie de ±1%.

• Actualizarea valorilor la fiecare 500 ms.

• Montare compacta intr-un decupaj de 58.5x28.5 mm.

• Compatibilitate cu trei categorii principale de acumulatori.

Specificatii tehnice:

• Domeniu de detectie a tensiunii: 8-100 V DC.

• Curent de lucru: maximum 15 mA.

• Tip afisaj: LCD.

• Varianta afisaj: color.

• Precizie de detectie: ±1%.

• Interval de actualizare: 500 ms.

• Dimensiuni decupaj pentru montaj: 58.5x28.5 mm.

• Dimensiuni produs: 61.3x33.3x13.5 mm.

• Functii: afisare tensiune, nivel baterie, temperatura si alarma.

• Tip P: acumulator cu plumb.

• Tip L: acumulator Li-Ion.

• Tip F: acumulator LiFePO4.

• Tensiune nominala declarata pentru acumulator cu plumb: 12 V.

• Tensiune nominala declarata pentru acumulator Li-Ion: 3.7 V.

• Tensiune nominala declarata pentru acumulator LiFePO4: 3.2 V.

Continut pachet:

• 1x tester LCD pentru tensiune, nivel baterie si temperatura, cu functie de alarma.

Instructiuni de montaj:

1. In panoul de montaj se realizeaza un decupaj de 58.5x28.5 mm.

2. Testerul se introduce in decupaj, fara presarea sau deformarea carcasei.

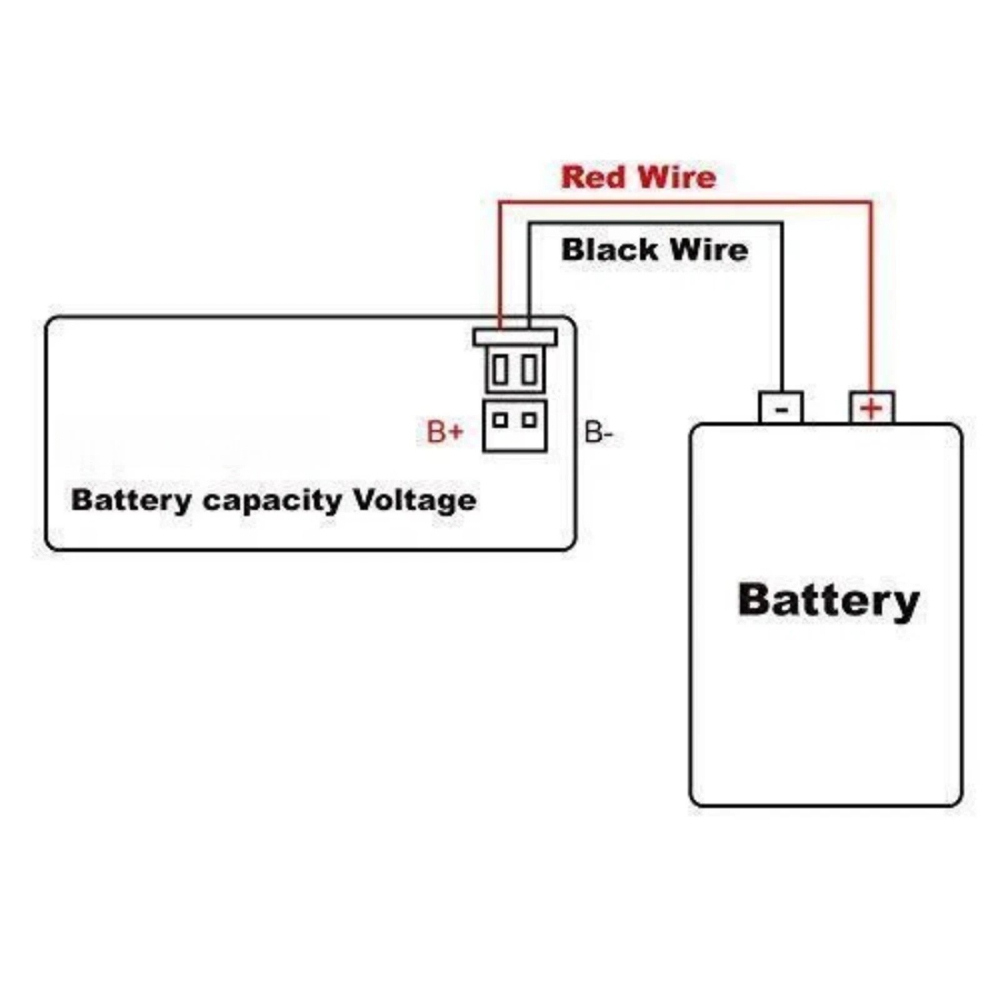

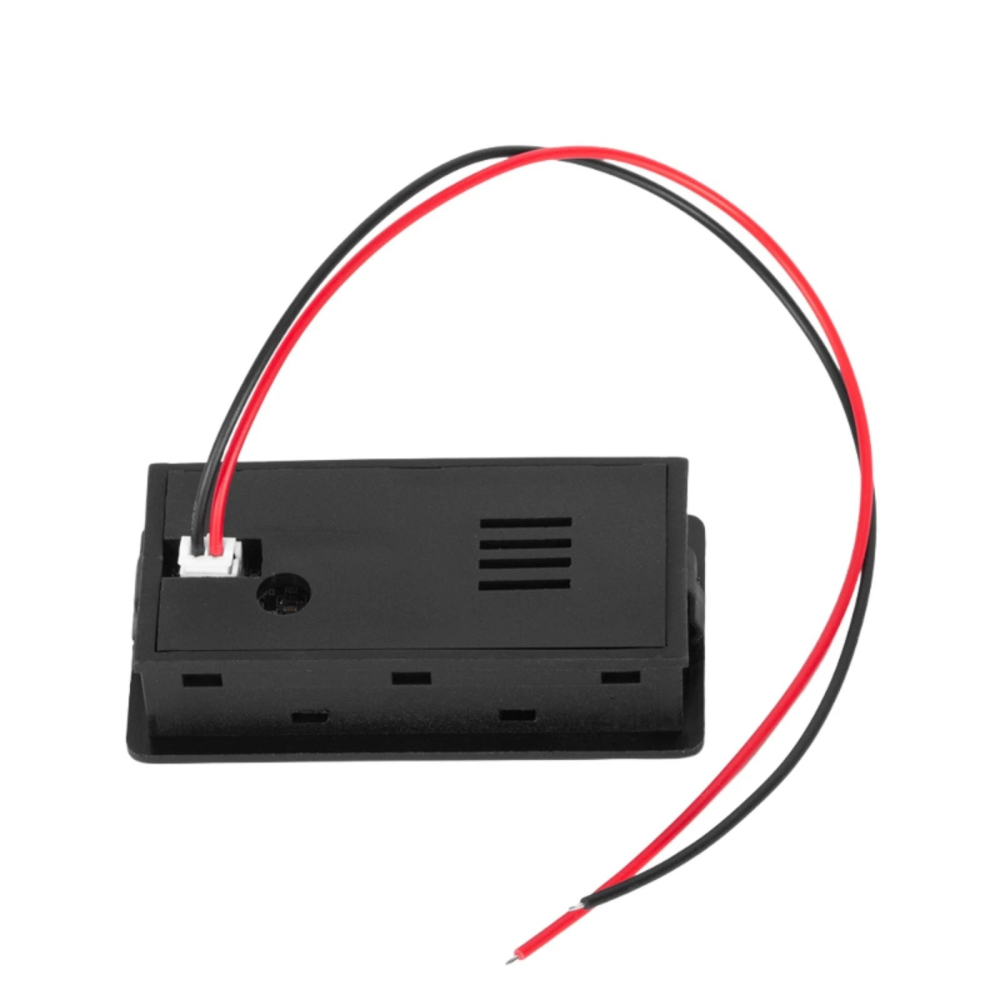

3. Terminalele sau conductoarele se identifica dupa marcajele produsului inaintea conectarii.

4. Polaritatea si tensiunea bateriei se verifica inainte de alimentarea testerului.

5. Dupa pornire se selecteaza tipul corespunzator de baterie: P pentru plumb, L pentru Li-Ion sau F pentru LiFePO4.

6. Afisarea tensiunii, nivelului bateriei, temperaturii si functionarea alarmei se verifica inaintea montajului definitiv.

Utilizare:

Testerul monitorizeaza bateria conectata si afiseaza tensiunea, nivelul de incarcare si temperatura; pentru indicarea corecta a nivelului se selecteaza categoria bateriei, iar valorile sunt actualizate la fiecare 500 ms.

Recomandari si precautii:

• Testerul se utilizeaza numai pentru tensiuni cuprinse intre 8 V DC si 100 V DC.

• Polaritatea se verifica inainte de conectarea la baterie.

• Montajul se realizeaza cu circuitul deconectat de la alimentare.

• Tipul bateriei se configureaza corect pentru evitarea unei indicatii eronate a nivelului de incarcare.

• Curentul de lucru al testerului poate ajunge la 15 mA.

• Carcasa si ecranul nu se supun presiunilor mecanice in timpul montajului.

Compatibilitate:

• Acumulatori cu plumb, cu tensiune nominala declarata de 12 V.

• Acumulatori Li-Ion, cu tensiune nominala declarata de 3.7 V.

• Acumulatori LiFePO4, cu tensiune nominala declarata de 3.2 V.

• Sisteme de baterii cu tensiunea totala cuprinsa intre 8 V DC si 100 V DC.

• Panouri si carcase care permit un decupaj de 58.5x28.5 mm.
