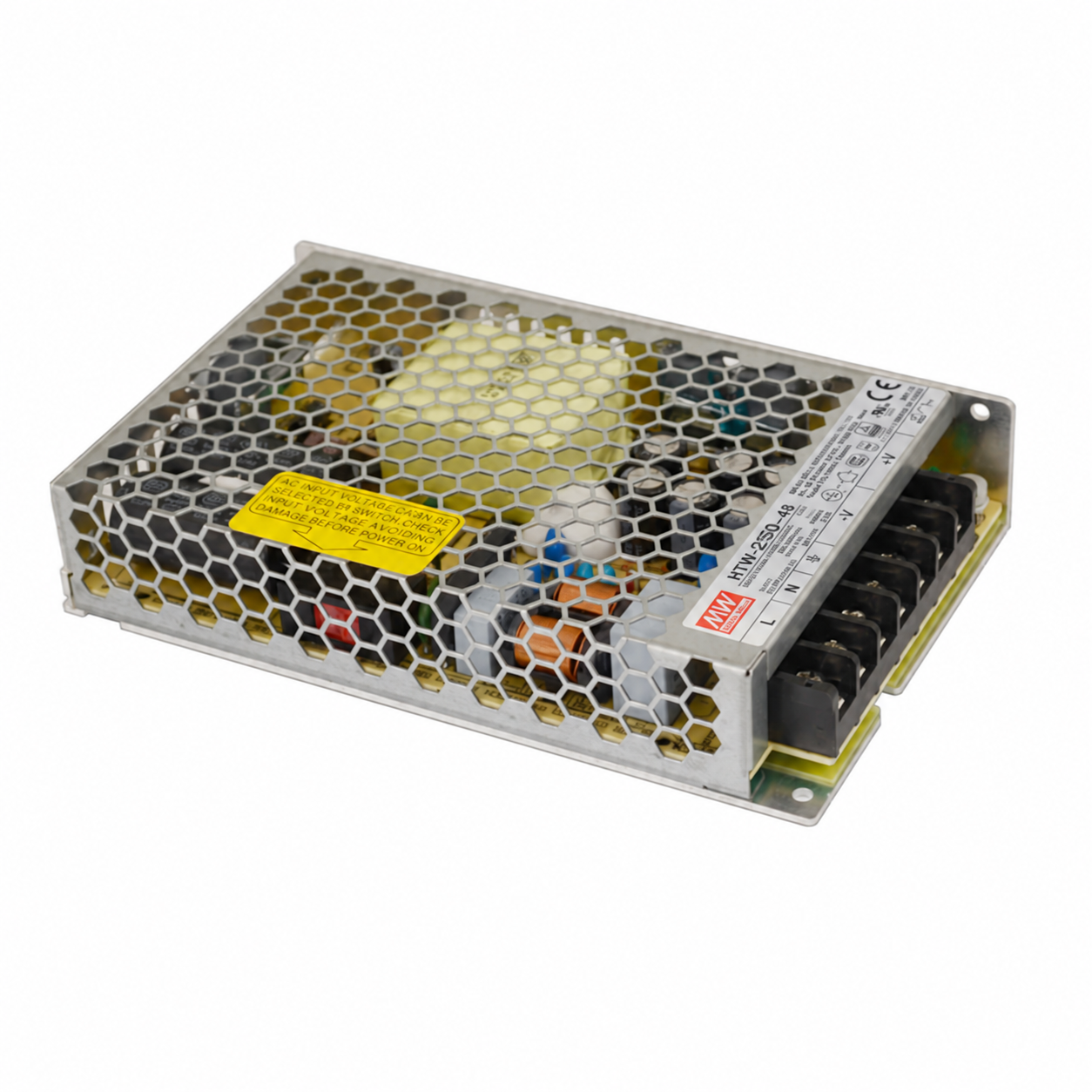

Sursa de alimentare in comutatie slim AC-DC transforma tensiunea alternativa de la retea intr-o iesire continua fixa pentru alimentarea consumatorilor electronici. Constructia cu profil redus permite integrarea in sisteme de automatizare, echipamente de control, instalatii de iluminat si montaje in care spatiul vertical este limitat.

Specificatii tehnice:

• Tip produs: sursa de alimentare in comutatie AC-DC.

• Varianta: 48V, 5.2A, 250W, format slim.

• Tensiune de intrare: 180-260VAC.

• Tensiune de iesire: 48VDC.

• Curent maxim de iesire: 5.2A.

• Putere maxima: 250W.

• Temperatura de functionare: -10°C pana la +60°C.

• Umiditate ambientala: 20-90%RH, fara condens.

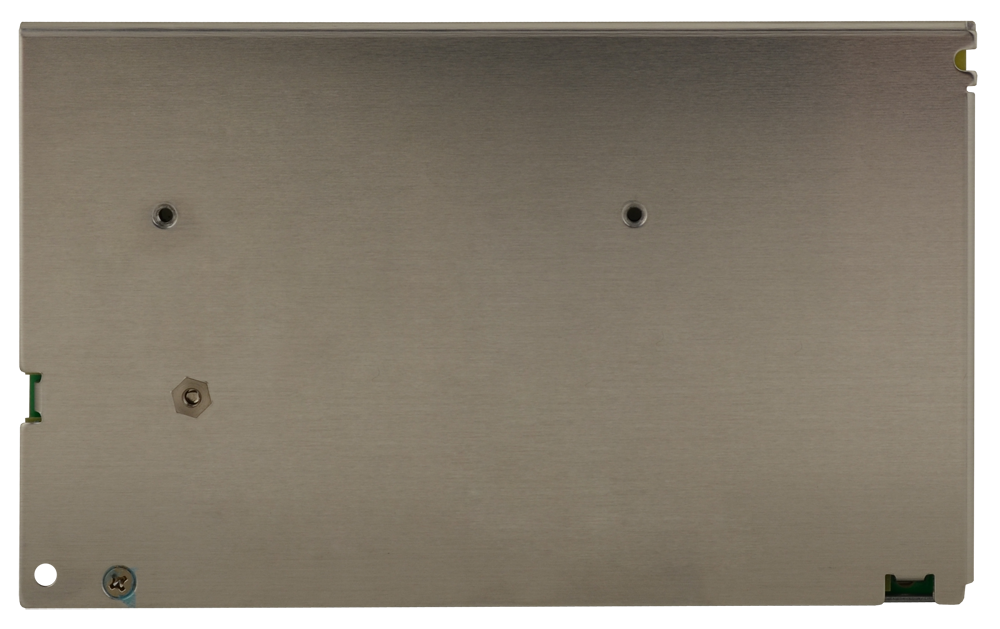

• Material carcasa: metal.

• Culoare: argintiu.

• Dimensiuni: 159x97x30mm.

• Conexiuni intrare: borne L, N si impamantare.

• Conexiuni iesire: borne -V si +V.

Continut pachet:

• 1 x sursa de alimentare in comutatie 48V, 5.2A, 250W, format slim.

Instructiuni de montaj:

1. Montajul si realizarea conexiunilor se efectueaza numai cu alimentarea de la retea deconectata.

2. Conductorul de faza se conecteaza la borna L, conductorul neutru la borna N, iar conductorul de protectie la borna marcata cu simbolul de impamantare.

3. Conductorul pozitiv al consumatorului se conecteaza la borna +V, iar conductorul negativ la borna -V.

4. Se verifica fixarea conductoarelor si polaritatea iesirii inainte de conectarea alimentarii.

5. Sursa se fixeaza pe o suprafata rigida, uscata si neinflamabila, pastrand libere perforatiile carcasei.

6. Inainte de conectarea consumatorului, tensiunea de iesire se verifica folosind un multimetru.

Utilizare:

Dupa realizarea corecta a conexiunilor, sursa furnizeaza alimentare continua consumatorilor conectati la bornele de iesire. Sarcina totala trebuie dimensionata astfel incat sa ramana in limitele electrice ale sursei, inclusiv in timpul pornirii echipamentelor alimentate.

Recomandari si precautii:

• Produsul functioneaza cu tensiune periculoasa de retea si trebuie instalat de o persoana calificata.

• Impamantarea carcasei este obligatorie.

• Bornele si componentele interne nu se ating cat timp sursa este alimentata.

• Nu se depasesc valorile maxime de curent, putere, temperatura si umiditate indicate.

• Perforatiile carcasei nu se acopera, iar in jurul sursei se asigura circulatia aerului.

• Sursa nu se utilizeaza in medii umede, cu condens, praf conductiv sau materiale inflamabile.

• Iesirea nu se scurtcircuiteaza, iar polaritatea consumatorului trebuie respectata.

• Produsul se integreaza intr-o carcasa finala adecvata, care impiedica atingerea accidentala a componentelor aflate sub tensiune.

• Nu se utilizeaza direct pentru incarcarea acumulatorilor fara un controler de incarcare compatibil.

Compatibilitate:

• Sisteme de iluminat si module LED proiectate pentru tensiunea de iesire indicata.

• Sisteme de automatizare si echipamente de control.

• Motoare, drivere si alte sarcini de curent continuu compatibile.

• Instalatii in care este necesara o sursa de alimentare cu profil redus.
