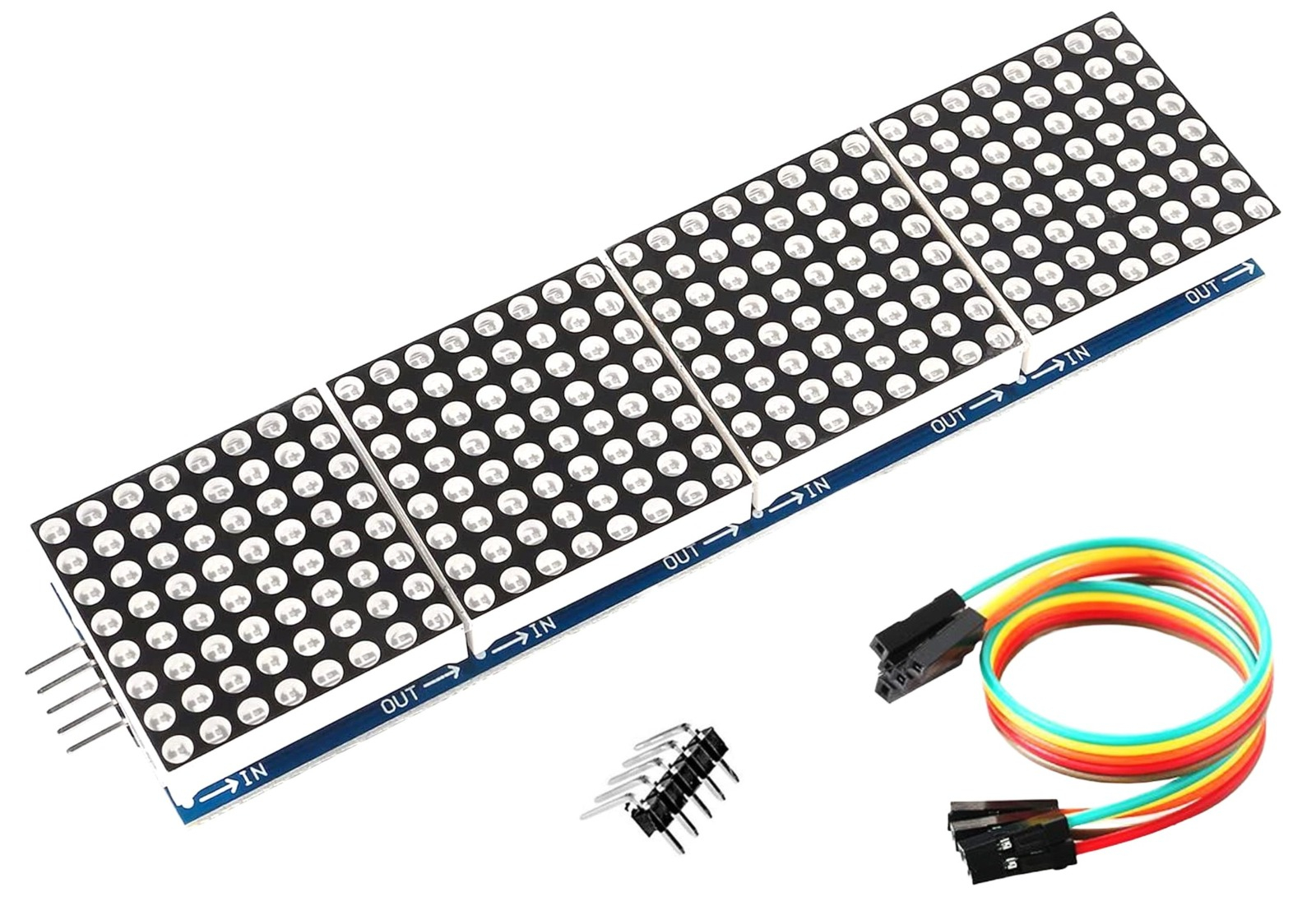

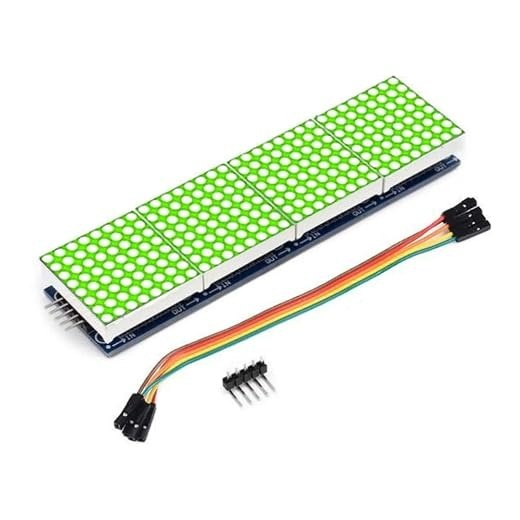

Modulul MAX7219 4-in-1 este un afisaj programabil format din patru matrici LED 8x8, dispuse astfel incat sa ofere o suprafata totala de afisare de 32x8 LED-uri. Poate fi utilizat pentru afisarea textelor derulante, cifrelor, simbolurilor si animatiilor simple.

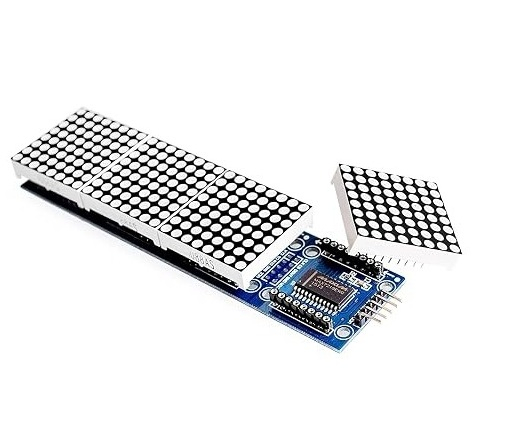

Fiecare matrice utilizeaza un controler MAX7219, care gestioneaza aprinderea LED-urilor si reduce numarul de conexiuni necesare intre afisaj si microcontroler. Comunicarea se realizeaza printr-o interfata seriala cu semnalele DIN, CLK si CS/LOAD.

Modulul dispune de interfete de intrare si iesire, permitand conectarea in cascada a mai multor afisaje. Luminozitatea poate fi reglata prin software, iar continutul afisat poate fi actualizat individual pentru fiecare matrice.

Specificatii tehnice:

• Tip produs: modul matrice LED
• Circuit de control: MAX7219
• Configuratie: 4-in-1
• Numar matrici: 4
• Dimensiune matrice individuala: 8x8 LED-uri
• Dimensiune totala afisaj: 32x8 LED-uri
• Numar total LED-uri: 256
• Tip matrice: catod comun
• Tensiune de alimentare: 5V DC
• Interfata de control: seriala, prin DIN, CLK si CS/LOAD
• Reglare luminozitate: prin software
• Conectare in cascada: da
• Interfete: intrare si iesire
• Dimensiuni modul: 128 x 32 x 13mm
• Numar orificii de fixare: 16
• Diametru orificii de fixare: 3mm
• Culoare placa: verde

Compatibilitate:

• Arduino Uno, Nano, Mega si alte placi cu logica de 5V
• ESP32, Raspberry Pi si alte controlere cu logica de 3,3V, utilizand un convertor de nivel logic pentru functionare stabila
• Biblioteci software compatibile cu MAX7219
• Sisteme de afisare formate din mai multe module conectate in cascada

Instructiuni de montaj si utilizare:

• Conectati pinul VCC al modulului la o sursa stabilizata de 5V.
• Conectati pinul GND la masa sursei si la masa placii de control.
• Conectati pinii DIN, CLK si CS/LOAD la pinii digitali configurati in program.
• Verificati orientarea interfetelor de intrare si iesire inainte de realizarea conexiunilor.
• Pentru conectarea in cascada, legati interfata de iesire a unui modul la interfata de intrare a modulului urmator.
• Instalati o biblioteca compatibila cu MAX7219 si configurati numarul corect de matrici in program.
• Fixati placa utilizand orificiile de montaj, fara a tensiona circuitul imprimat.

Recomandari si precautii:

• Nu depasiti tensiunea de alimentare de 5V.
• Verificati polaritatea inainte de alimentarea modulului.
• Pentru mai multe module conectate in cascada, utilizati o sursa externa de 5V dimensionata pentru consumul total.
• Pastrati masa comuna intre sursa de alimentare, module si placa de control.
• Pentru controlerele cu logica de 3,3V se recomanda utilizarea unui convertor de nivel logic.
• Evitati realizarea sau modificarea conexiunilor in timp ce circuitul este alimentat.
• Nu strangeti excesiv suruburile de fixare, deoarece placa se poate deteriora.
