Modulul XY-CD63 este un controller pentru gestionarea procesului de incarcare si descarcare a bateriilor, utilizat in aplicatii cu acumulatori plumb-acid sau litiu. Permite monitorizarea tensiunii si controlul automat al iesirii in functie de pragurile setate, fiind potrivit pentru protectia bateriilor impotriva descarcarii excesive sau pentru automatizarea procesului de incarcare.

Dispozitivul functioneaza cu tensiuni de intrare intre DC 6V si 60V, tensiunea de iesire fiind egala cu tensiunea de intrare. Curentul maxim suportat de sarcina este de 30A, in functie de conditiile reale de utilizare, cablare si racire.

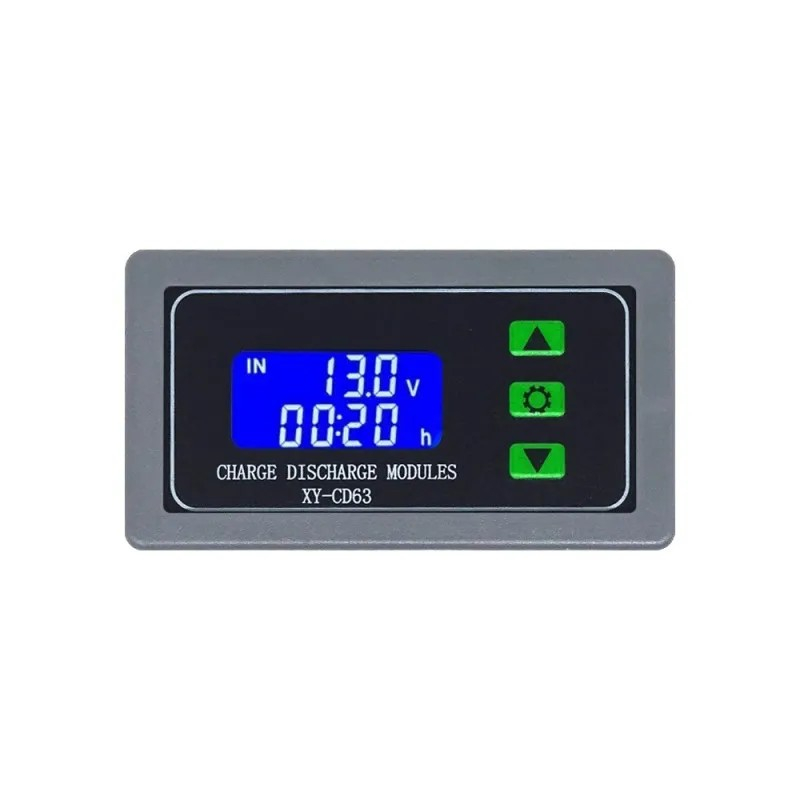

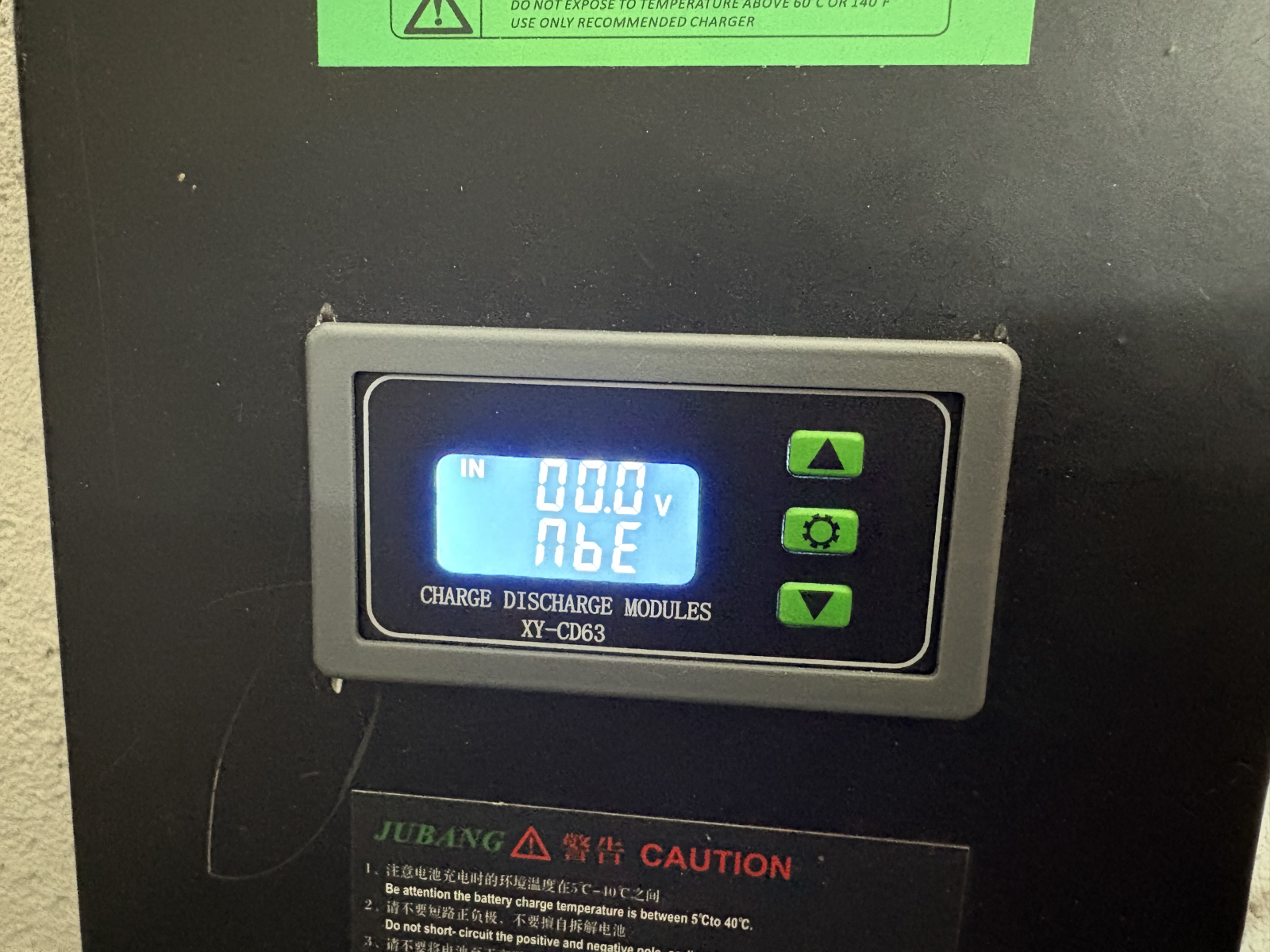

Modulul are afisaj digital, butoane pentru setari si carcasa de protectie, fiind potrivit pentru panouri, bancuri de test, sisteme de alimentare cu acumulatori si aplicatii unde este necesar controlul incarcarii sau descarcarii bateriei.

Caracteristici principale:

• Releu de 30A, pentru control incarcare si descarcare.
• Precizie de control 0.1V, praguri de tensiune reglabile.
• Afisaj digital si carcasa de protectie inclusa.
• Potrivit pentru montaj pe panouri si bancuri de test.

Specificatii tehnice:

• Model: XY-CD63
• Varianta: CD63 cu carcasa
• Tip produs: modul control incarcare/descarcare baterii
• Tensiune intrare: DC 6-60V
• Tensiune iesire: egala cu tensiunea de intrare
• Precizie control: 0.1V
• Consum propriu: sub 1.5W
• Curent sarcina: 30A maxim
• Moduri de lucru: incarcare si descarcare
• Tipuri baterii compatibile: plumb-acid, litiu
• Afisaj: digital
• Temperatura de lucru: -25°C / +80°C
• Umiditate de lucru: 5-90% RH

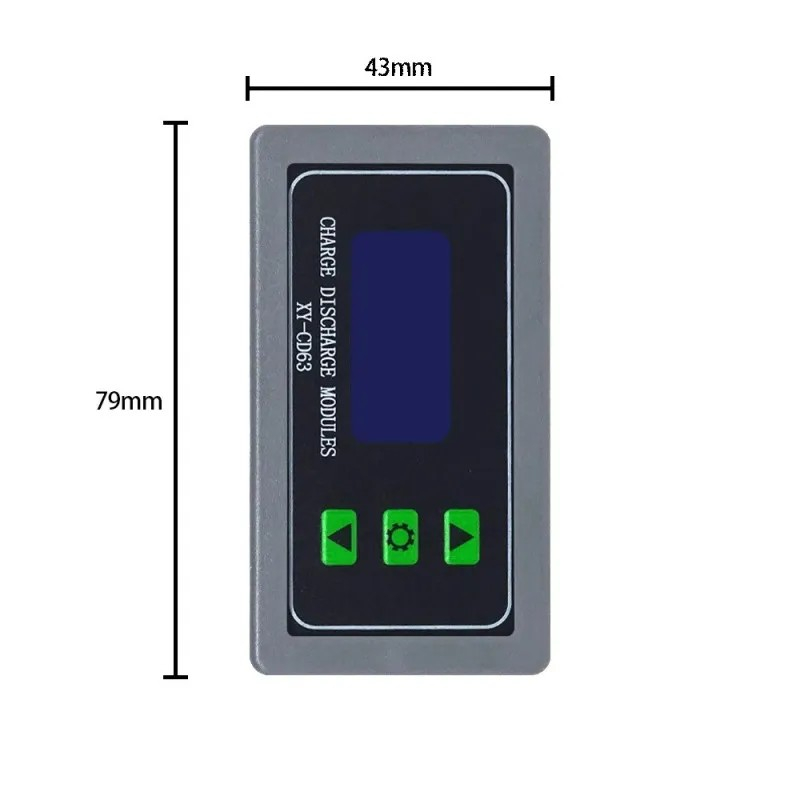

• Dimensiuni modul: 79 x 43mm
• Dimensiuni cu carcasa: aproximativ 78 x 43 x 38mm
• Dimensiune recomandata decupaj panou: aproximativ 71 x 39mm
• Greutate: 70g

Continut pachet:

• 1 x modul control incarcare-descarcare XY-CD63, cu carcasa

Instructiuni de montaj:

1. Se utilizeaza modulul doar in intervalul de tensiune DC 6-60V.
2. Daca se monteaza pe panou, se foloseste un decupaj de aproximativ 71 x 39mm.

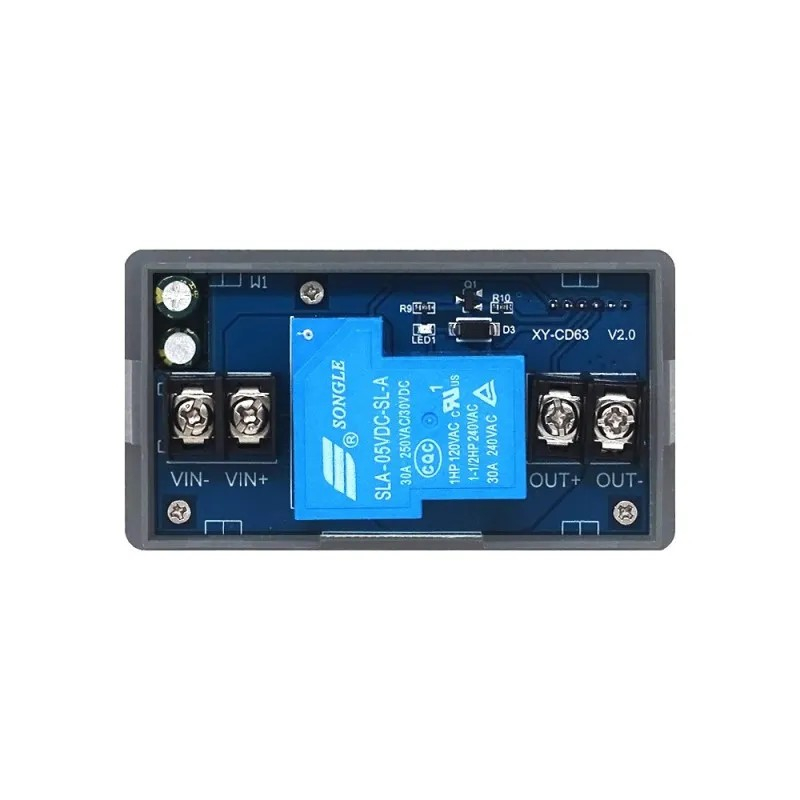

3. Cu sursa deconectata, se conecteaza cablurile respectand polaritatea bateriei si a alimentarii.
4. Pentru curenti mari, se asigura contacte ferme, cabluri dimensionate corespunzator si racire adecvata, intr-un spatiu ventilat.
5. Se verifica toate legaturile inainte de punerea sub tensiune.

Utilizare:

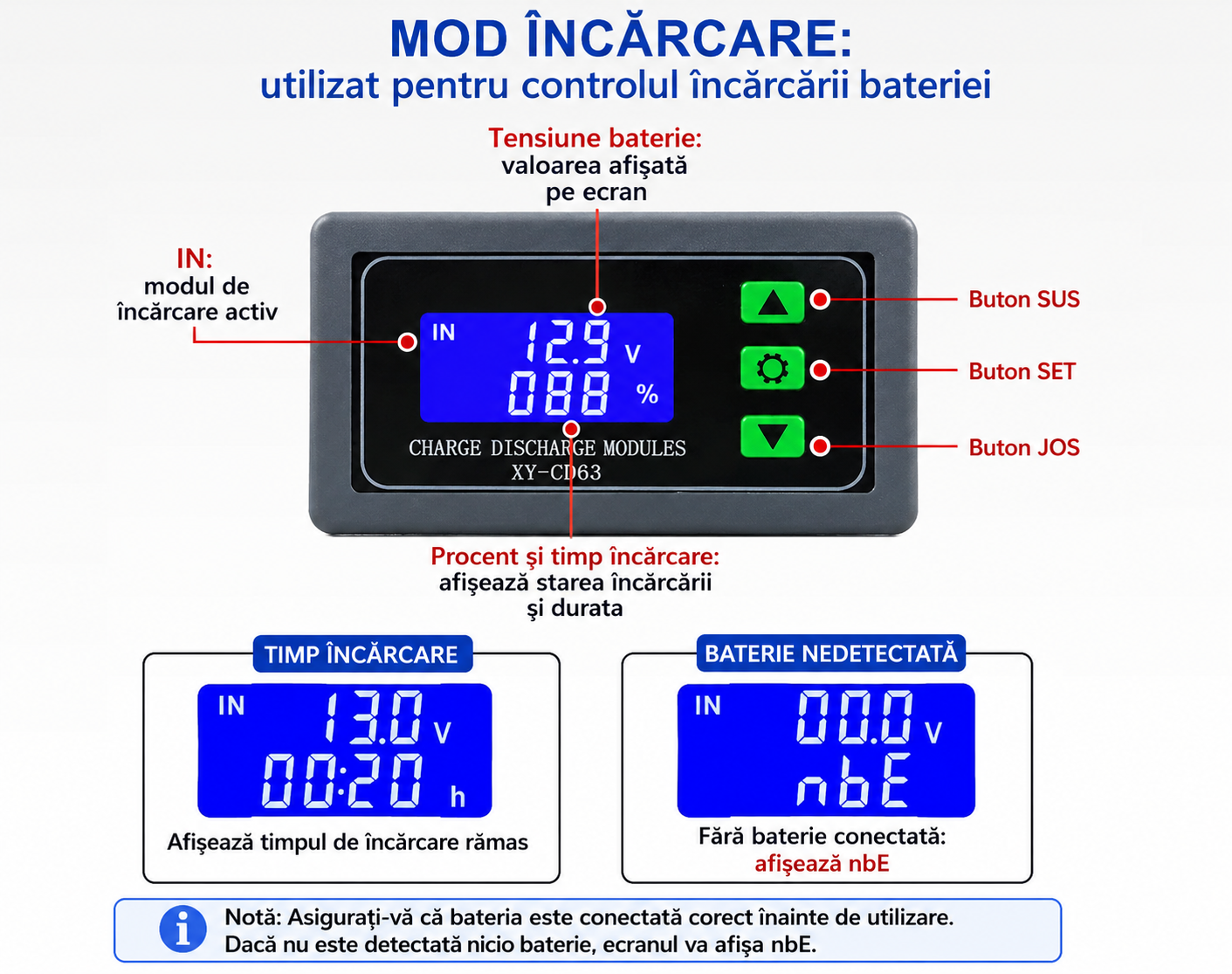

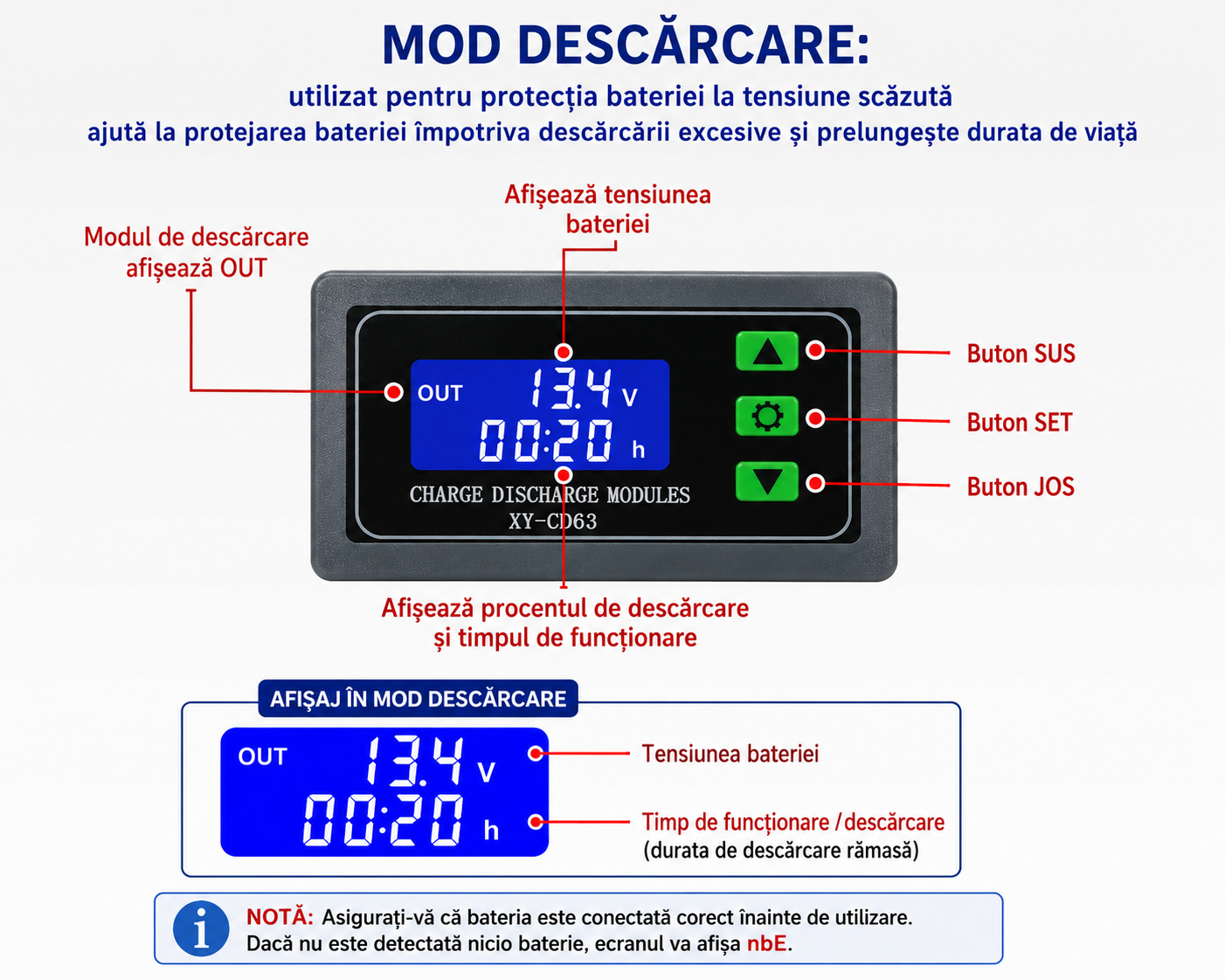

Se alege modul corect de lucru: mod incarcare pentru controlul incarcarii bateriei, sau mod descarcare pentru protectie la descarcare excesiva. Pentru comutarea intre moduri, se tine apasat butonul UP mai mult de 5 secunde. Pentru intrarea in meniul de setari, se tine apasat butonul SET mai mult de 5 secunde, apoi se ajusteaza valorile cu UP/DOWN. Pragurile de tensiune se seteaza in functie de tipul bateriei utilizate: plumb-acid, Li-ion, LiFePO4 sau alt acumulator compatibil.

Recomandari si precautii:

• Modulul nu este incarcator si nu este convertor de tensiune; acesta controleaza pornirea/oprirea circuitului in functie de pragurile setate.
• Nu se depaseste curentul maxim de 30A; se folosesc cabluri dimensionate corespunzator pentru curentul de lucru.
• Modulul are consum propriu si poate consuma energie din bateria conectata chiar si cand iesirea este oprita.
• Nu se utilizeaza in medii cu umezeala ridicata, condens, praf conductiv sau risc de scurtcircuit.
• Nu se conecteaza invers polaritatea bateriei sau a alimentarii; conectarea gresita poate deteriora modulul.
• Pentru integrare in sisteme de alimentare sau baterii cu putere ridicata, montajul trebuie realizat de o persoana competenta.

Compatibilitate:

• Baterii plumb-acid si litiu, tensiune 6-60V
• Panouri, bancuri de test, sisteme de alimentare cu acumulatori, incarcare solara
