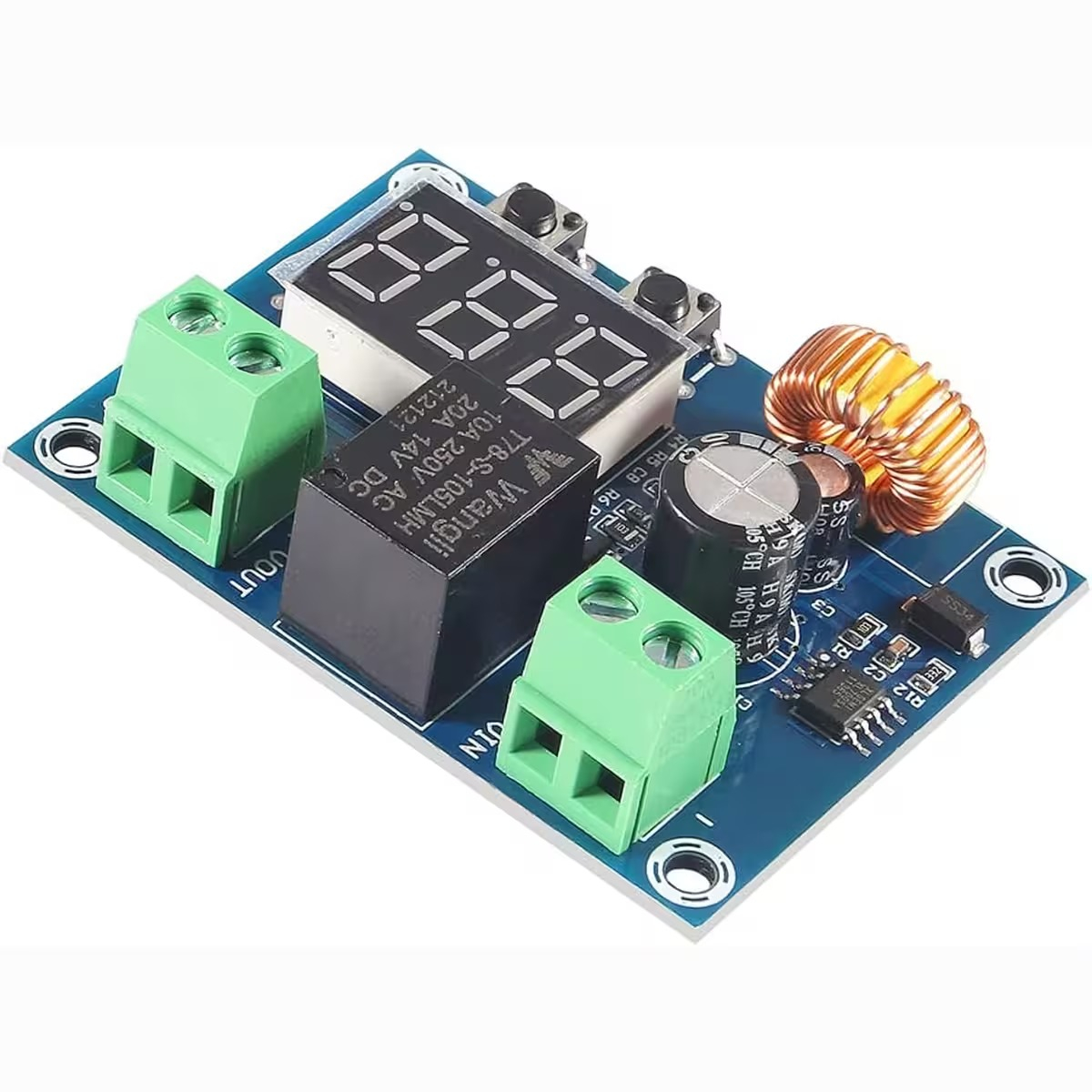

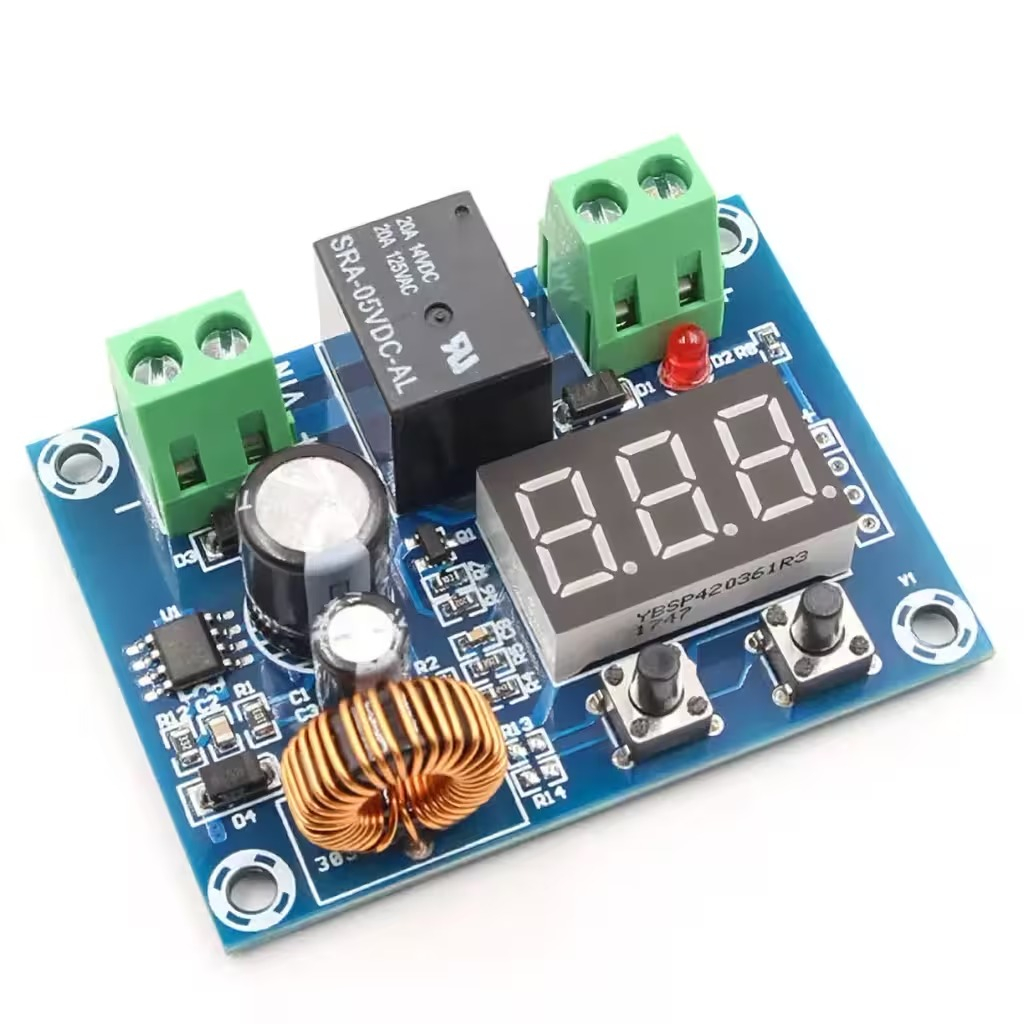

Modulul XH-M609 este utilizat pentru monitorizarea tensiunii acumulatorilor si pentru protectia la descarcare excesiva. Cand tensiunea scade sub pragul setat, releul intrerupe iesirea, ajutand la protejarea acumulatorului si la prelungirea duratei de utilizare.

Este potrivit pentru diferite tipuri de acumulatori, inclusiv plumb-acid si litiu, in functie de tensiunea pachetului si de setarile aplicatiei. Display-ul LED permite afisarea tensiunii, iar pragurile se pot regla direct din butoanele de pe placa.

Tensiunea de iesire este egala cu tensiunea de alimentare, modulul avand rol de control si protectie, nu de conversie a tensiunii.

Caracteristici principale:

• Protectie automata la descarcare excesiva, prin intreruperea iesirii sub pragul setat.
• Display LED pentru afisarea tensiunii.
• Praguri de oprire si repornire reglabile din butoane.

Specificatii tehnice:

• Model: XH-M609
• Tip produs: modul protectie descarcare acumulator
• Tensiune alimentare: 12-36V DC
• Tensiune iesire: egala cu tensiunea de alimentare
• Precizie control: 0.1V
• Consum propriu redus: sub 1.5W
• Tip acumulatori compatibili: plumb-acid, litiu, in limita tensiunii acceptate
• Afisaj: display LED
• Dimensiuni: 57 x 42 x 19mm
• Greutate: 28g

Continut pachet:

• 1 x modul protectie descarcare XH-M609

Instructiuni de montaj:

1. Se conecteaza acumulatorul la intrarea modulului, respectand polaritatea.
2. Se conecteaza consumatorul la iesirea modulului, conform marcajelor de pe placa.
3. Se verifica toate legaturile inainte de punerea sub tensiune.
4. Se instaleaza produsul conform scopului pentru care a fost proiectat, cu montaj facut de o persoana competenta.

Utilizare:

Se seteaza pragul de oprire si pragul de repornire folosind butoanele Start + si Stop -, in functie de tipul acumulatorului utilizat: se apasa lung tasta corespunzatoare, apoi se ajusteaza valoarea dorita. Cand tensiunea de intrare scade sub pragul de oprire setat, releul se dezactiveaza, LED-ul se stinge si alimentarea de iesire este intrerupta. Daca tensiunea este insuficienta pentru pornire sau sarcina solicita un curent mare la iesire, se poate folosi pornirea fortata din buton, cu verificarea prealabila a acumulatorului si a consumatorului conectat.

Recomandari si precautii:

• Nu se utilizeaza modulul in afara intervalului de alimentare 12-36V DC.
• Tensiunea de iesire este aceeasi cu tensiunea de intrare; modulul nu este convertor step-up sau step-down.
• Se respecta polaritatea la conectarea acumulatorului si a consumatorului.
• Pentru montaj, punere in functiune sau probleme de functionare, se recomanda apelarea la o persoana competenta; interventiile necorespunzatoare pot avaria produsul si pot duce la pierderea garantiei.

Compatibilitate:

• Acumulatori plumb-acid si litiu, tensiune 12-36V
• Sisteme de protectie la descarcare excesiva pentru acumulatori
