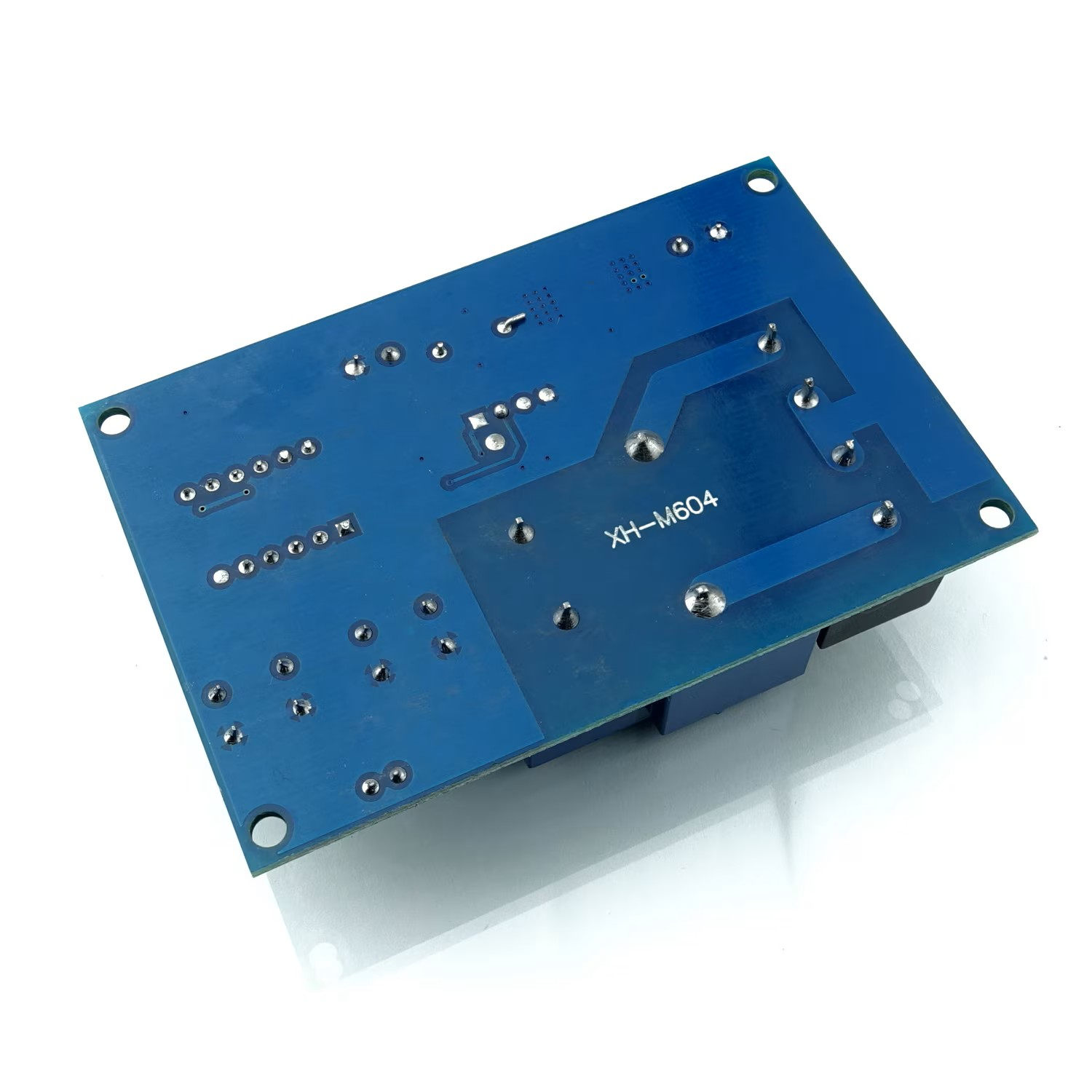

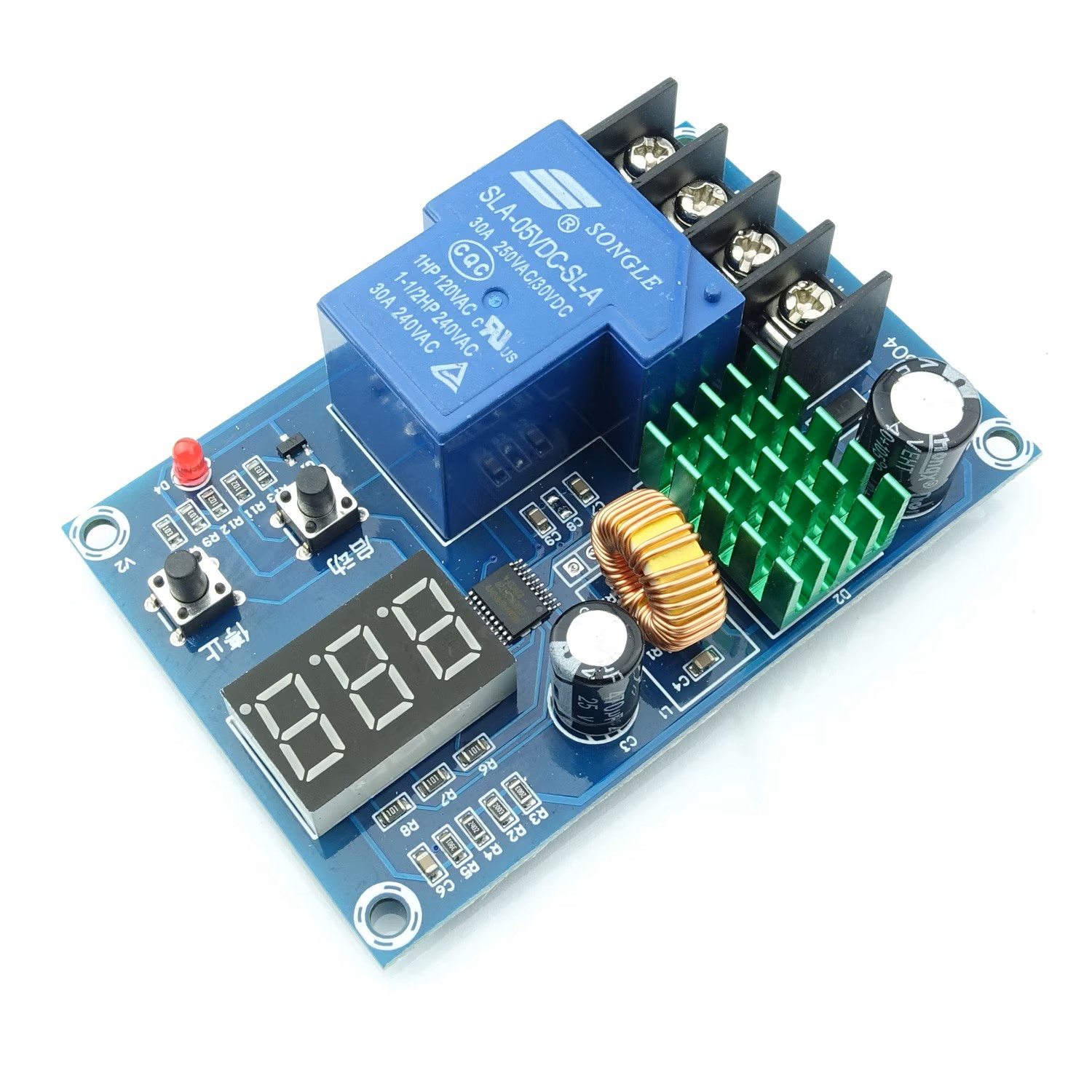

Modulul XH-M604 controleaza procesul de incarcare a acumulatorilor prin intermediul unui releu, care conecteaza sau deconecteaza automat incarcatorul de baterie in functie de doua praguri de tensiune setate: tensiune de pornire (Start) si tensiune de oprire (Stop). Este compatibil cu baterii litiu in intervalul 6-60V, cu o precizie de afisaj si control de 0.1V.

Un afisaj LED indica in timp real tensiunea curenta a bateriei, iar cele 2 butoane (Start/Stop) permit setarea rapida a celor doua praguri. Spre exemplu, pentru o baterie de 12V (interval uzual de incarcare 10.8-14.4V), se seteaza pragul Start la 10.8V si pragul Stop la 14.4V; cand tensiunea bateriei atinge 14.4V, modulul opreste automat incarcarea, fara a fi nevoie de deconectarea manuala a incarcatorului, prevenind astfel supraincarcarea si prelungind durata de viata a bateriei.

Caracteristici principale:

• Control automat al incarcarii, prin doua praguri de tensiune setabile (Start/Stop).
• Compatibil cu baterii litiu, interval 6-60V.
• Precizie de afisaj si control de 0.1V.
• Afisaj LED cu tensiunea curenta a bateriei.
• Oprire automata a incarcarii la atingerea pragului setat, fara interventie manuala.

Specificatii tehnice:

• Model: XH-M604
• Tensiune de intrare: DC 6-60V
• Acuratete afisaj/control: 0.1V
• Eroare de tensiune: ±0.1V
• Domeniu de utilizare: baterii litiu, 6-60V
• Dimensiuni: 81 x 54 x 18mm

Continut pachet:

• 1 x modul control incarcare XH-M604

Instructiuni de montaj:

1. Se conecteaza incarcatorul la bornele de intrare dedicate ale modulului.
2. Se conecteaza bateria la bornele de iesire ale modulului, respectand polaritatea.
3. Se verifica toate legaturile inainte de alimentarea modulului.
4. Se monteaza modulul intr-o pozitie cu afisajul si butoanele accesibile.

Utilizare:

Se seteaza cu ajutorul butoanelor Start si Stop cele doua praguri de tensiune: tensiunea la care incarcarea trebuie sa porneasca si tensiunea la care incarcarea trebuie sa se opreasca. Dupa setare, modulul monitorizeaza tensiunea bateriei prin afisajul LED si comanda automat releul: incarcatorul este conectat cand tensiunea bateriei este sub pragul de pornire si deconectat automat cand tensiunea atinge pragul de oprire.

Recomandari si precautii:

• Se seteaza pragurile Start si Stop conform tensiunii nominale si intervalului de incarcare recomandat pentru tipul de baterie utilizat.
• Modulul nu genereaza si nu regleaza curentul sau tensiunea de incarcare; acestea sunt asigurate de incarcatorul conectat, modulul doar controland conectarea/deconectarea acestuia.
• Se respecta polaritatea la conectarea incarcatorului si a bateriei.
• Se utilizeaza un incarcator compatibil cu tensiunea si curentul necesare bateriei conectate.
• Modulul se monteaza intr-o carcasa izolatoare, ferita de umezeala si de contactul cu suprafete metalice.
• Montajul si configurarea trebuie facute de o persoana cu cunostinte de electronica/electrotehnica; setarea incorecta a pragurilor poate duce la incarcarea necorespunzatoare sau la deteriorarea bateriei.

Compatibilitate:

• Baterii litiu, tensiune 6-60V
• Sisteme de incarcare controlata pentru acumulatori, cu prevenirea supraincarcarii
