Modulul YX850 este un comutator automat cu functie de incarcare integrata, destinat aplicatiilor de alimentare de rezerva pentru baterii litiu. Cat timp exista tensiune la intrarea DC, modulul incarca bateria conectata si alimenteaza sarcina direct din sursa externa. Daca tensiunea de la intrare dispare, modulul comuta automat alimentarea sarcinii pe baterie, sarcina ramanand fara curent pentru aproximativ 0.7 secunde in timpul comutarii.

Suporta un interval larg de tensiune, 5-48V DC, si un curent de pana la 10A, functionand ca o solutie compacta de tip UPS pentru sisteme alimentate din baterii litiu. Tensiunile de pe intrare, sursa de alimentare si sarcina trebuie sa fie identice pentru functionarea corecta a modulului.

Caracteristici principale:

• Incarcare automata a bateriei cat timp exista alimentare externa.
• Comutare automata pe baterie la caderea curentului, in aproximativ 0.7 secunde.
• Interval larg de tensiune, 5-48V DC.
• Constructie din aliaj metalic, dimensiuni compacte.

Specificatii tehnice:

• Model: YX850
• Material: aliaj metalic
• Domeniu de utilizare: DC 5-48V
• Sarcina suportata: 10A
• Timp de intrerupere la comutare: aproximativ 0.7 secunde

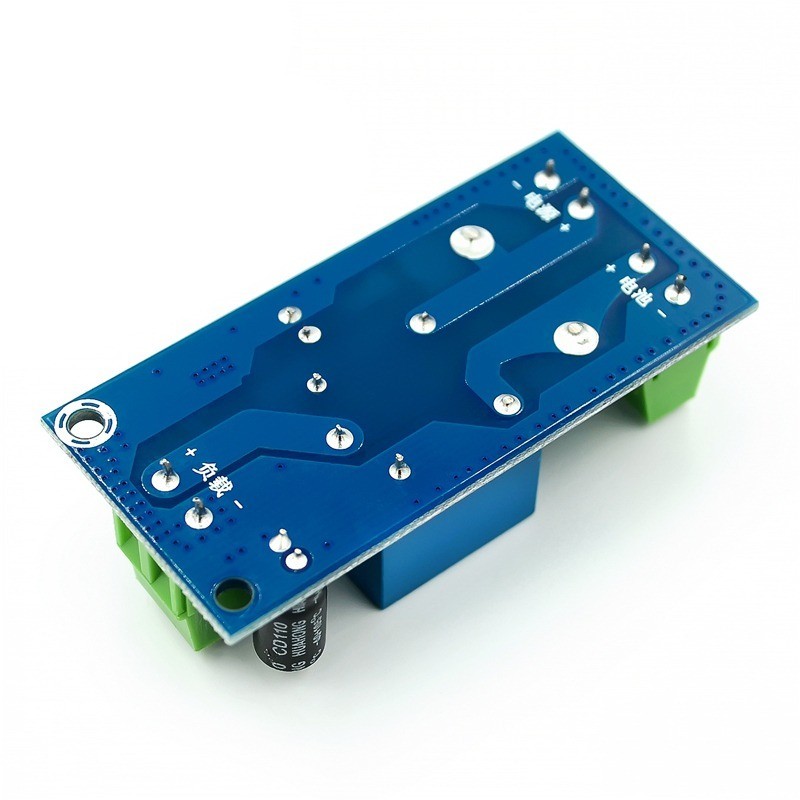

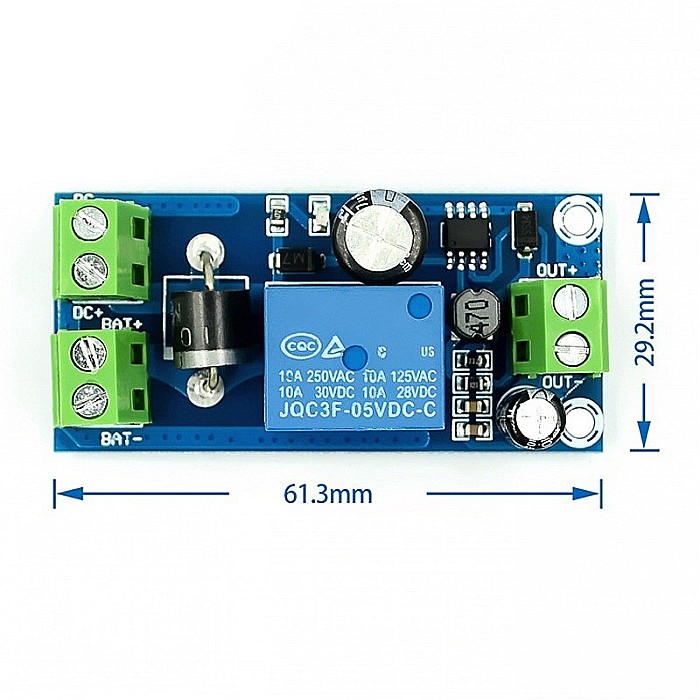

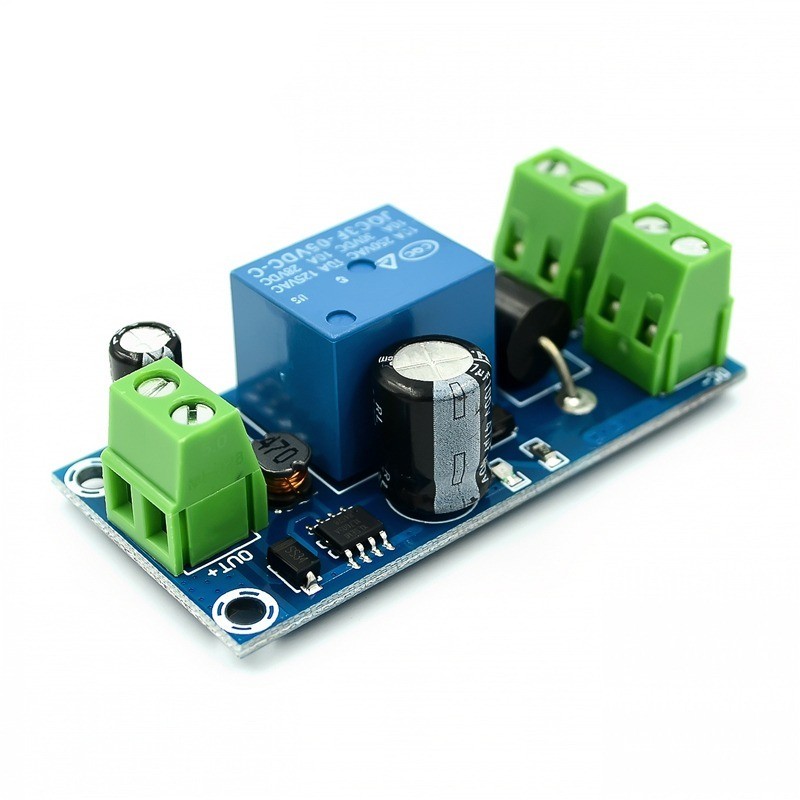

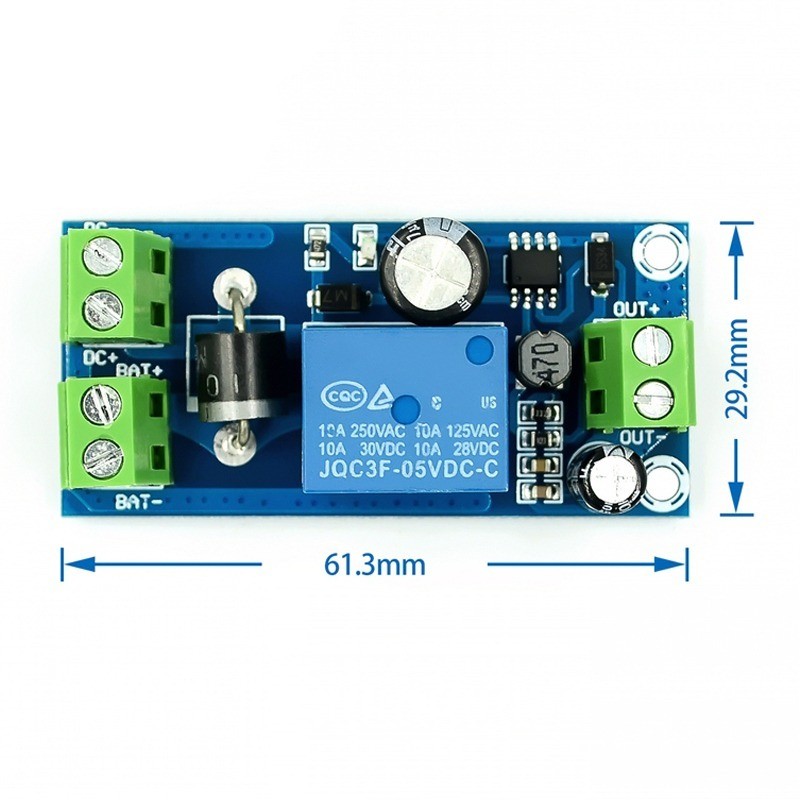

• Dimensiuni produs: 61 x 30 x 18mm
• Dimensiune montaj: 23mm (2 x φ3mm)
• Greutate: 22g

Continut pachet:

• 1 x comutator automat baterie YX850

Instructiuni de montaj:

1. Se conecteaza sursa de alimentare externa la intrarea DC a modulului.
2. Se conecteaza bateria litiu la borna dedicata pentru baterie.
3. Se conecteaza sarcina (echipamentul de alimentat) la iesirea modulului.
4. Se verifica ca tensiunea sursei, a bateriei si a sarcinii sa fie aceeasi.
5. Se fixeaza modulul folosind orificiile de montaj de 23mm (2 x φ3mm).
6. Se verifica toate legaturile si polaritatea inainte de punerea sub tensiune.

Utilizare:

Cat timp exista tensiune la intrarea DC, modulul incarca bateria conectata si alimenteaza sarcina direct din sursa externa. La disparitia tensiunii de intrare (cadere de curent), modulul comuta automat alimentarea sarcinii pe baterie, cu o intrerupere de aproximativ 0.7 secunde in timpul comutarii. La revenirea sursei externe, modulul reia alimentarea sarcinii din sursa externa si reincepe incarcarea bateriei.

Recomandari si precautii:

• Curentul nu trebuie sa depaseasca 10A.
• Tensiunile sursei de alimentare, ale bateriei si ale sarcinii trebuie sa fie identice; nerespectarea acestei cerinte poate duce la functionare incorecta sau la deteriorarea echipamentelor conectate.
• Se respecta polaritatea la conectarea sursei, a bateriei si a sarcinii.
• Se utilizeaza o baterie litiu corespunzatoare tensiunii aplicatiei, in stare buna.
• Se ia in calcul intreruperea scurta de alimentare (aproximativ 0.7 secunde) la comutare, pentru echipamente sensibile la intreruperi.
• Modulul se monteaza intr-o carcasa izolatoare, ferita de umezeala si de contactul cu suprafete metalice.
• Montajul si conectarea trebuie facute de o persoana cu cunostinte de baza in electronica; conectarea incorecta poate deteriora modulul sau echipamentul alimentat.

Compatibilitate:

• Baterii litiu, tensiune 5-48V
• Sisteme de alimentare de rezerva, UPS pentru dispozitive DC, echipamente care necesita alimentare neintrerupta
