Modulul XY-CD63L monitorizeaza si controleaza incarcarea si descarcarea acumulatorilor prin intermediul unui releu de 30A, activat in functie de tensiunea masurata. Este compatibil cu baterii plumb-acid si baterii litiu, in intervalul de tensiune 6-60V DC, cu o precizie de control de 0.1V.

Modulul functioneaza in doua moduri: in modul incarcare, incarcatorul se conecteaza la intrare si bateria la iesire - releul porneste incarcarea cand tensiunea bateriei scade sub pragul minim setat (dn) si o opreste automat la atingerea pragului maxim (UP). In modul descarcare, bateria se conecteaza la intrare si consumatorul la iesire - releul alimenteaza consumatorul cat timp tensiunea bateriei ramane peste pragul minim, protejand bateria de descarcare excesiva. Modulul nu modifica tensiunea sau curentul, ci doar conecteaza sau deconecteaza circuitul prin releu.

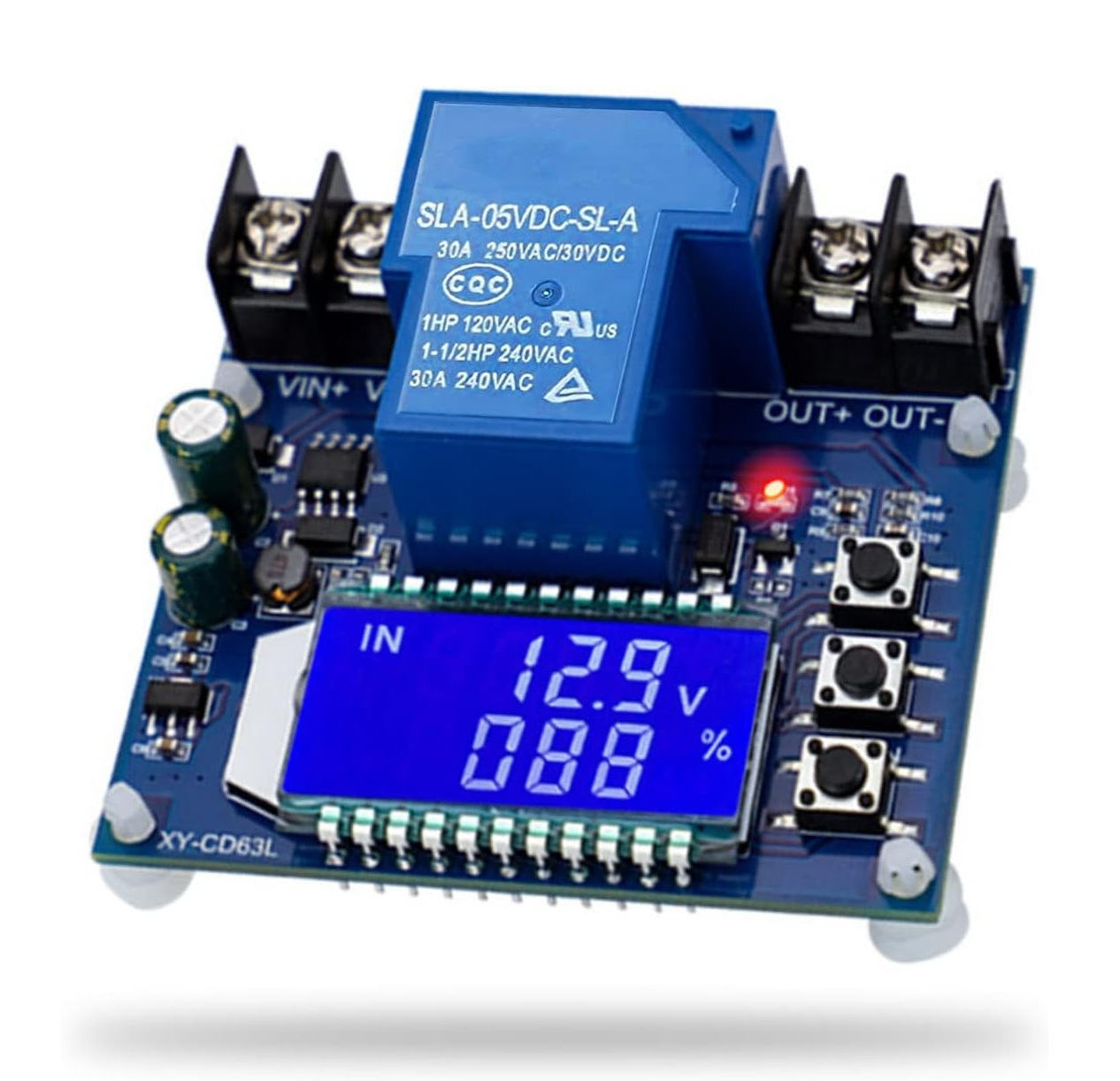

Afisajul digital LCD indica in timp real tensiunea si procentul de incarcare, iar cele 3 butoane permit navigarea intre moduri, setarea pragurilor si oprirea manuala a releului.

Caracteristici principale:

• Releu de 30A, pentru incarcare si descarcare controlata.
• Afisaj digital cu tensiune si procent de incarcare.

Specificatii tehnice:

• Model: XY-CD63L
• Tensiune de intrare: DC 6-60V
• Tensiune de iesire: aceeasi cu tensiunea de intrare
• Precizie de control 0.1V, praguri de tensiune reglabile (UP/dn).
• Consum propriu redus, sub 1.5W.
• Curent sarcina: 30A (maxim)
• Mod de functionare: incarcare si descarcare
• Tip baterii compatibile: plumb-acid, litiu
• Temperatura de lucru: -25°C / +80°C
• Umiditate de lucru: 5-90% RH

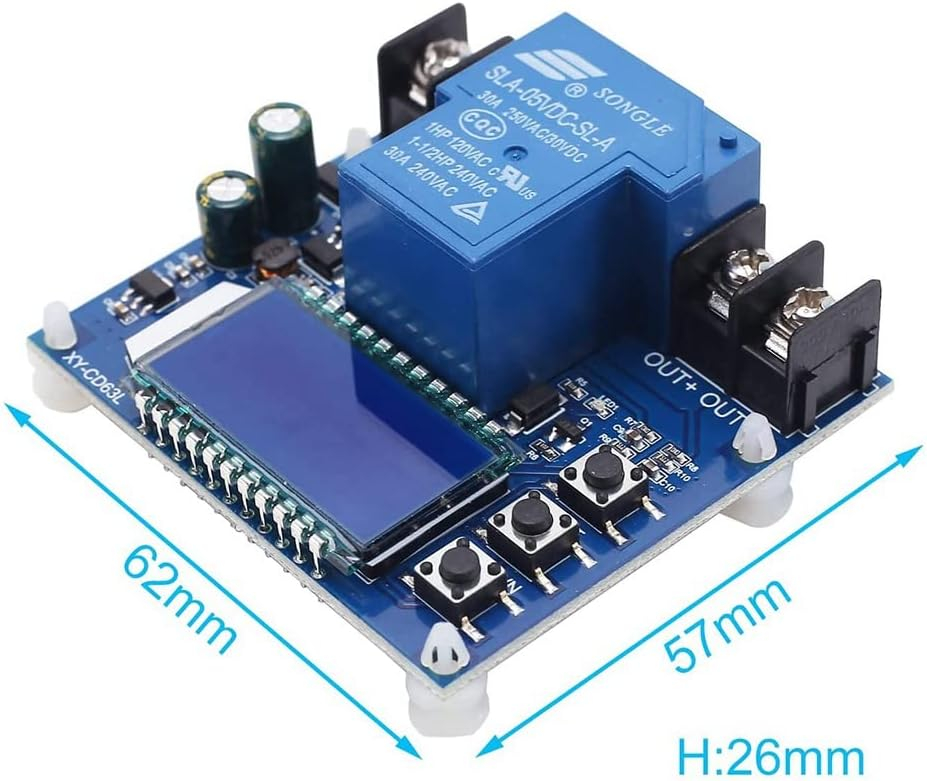

• Dimensiune modul: 79 x 43mm
• Greutate: 51g

Continut pachet:

• 1 x modul control incarcare-descarcare XY-CD63L

Instructiuni de montaj:

1. Se identifica modul de utilizare dorit: incarcare (incarcator la intrare, baterie la iesire) sau descarcare/consumator (baterie la intrare, consumator la iesire).
2. Cu sursa deconectata, se conecteaza cablurile la bornele VIN+/VIN- (intrare) si OUT+/OUT- (iesire), respectand polaritatea.
3. Se verifica toate legaturile inainte de alimentarea modulului.
4. Se monteaza modulul intr-o pozitie cu afisajul si butoanele accesibile, ferita de umezeala.

Utilizare:

Cu ajutorul butonului SET, se acceseaza si se seteaza pragul minim de tensiune (dn) si pragul maxim de tensiune (UP) pentru modul ales. Butonul UP comuta afisajul intre procent si timp, iar prin apasare lunga se schimba intre modul incarcare (IN) si modul descarcare (OUT). Butonul DOWN opreste sau reporneste manual releul (functie de oprire de urgenta), iar prin apasare lunga se seteaza iluminarea afisajului. In modul incarcare, releul conecteaza incarcatorul cand tensiunea bateriei scade sub pragul dn si il deconecteaza la atingerea pragului UP. In modul descarcare, releul alimenteaza consumatorul cat timp tensiunea bateriei este peste pragul dn, oprind alimentarea sub acest prag pentru protectie la descarcare excesiva.

Recomandari si precautii:

• Modulul nu modifica tensiunea sau curentul; el doar conecteaza sau deconecteaza circuitul prin releu.
• Se seteaza cu atentie pragurile UP si dn, tinand cont de caderea de tensiune pe cabluri si de rezistenta interna a bateriei; o diferenta prea mica intre praguri poate provoca comutari rapide si repetate ale releului.
• Curentul de sarcina nu trebuie sa depaseasca 30A; pentru curenti mari este necesar cablaj corespunzator, cu sectiune adecvata.
• Se respecta polaritatea la conectarea intrarii si iesirii.
• Modulul se monteaza intr-un spatiu ferit de umezeala, in limitele de temperatura si umiditate specificate.
• Montajul si configurarea trebuie facute de o persoana cu cunostinte de electronica/electrotehnica; setarea incorecta a pragurilor poate duce la incarcarea sau descarcarea necorespunzatoare a bateriei.

Compatibilitate:

• Baterii plumb-acid si litiu, tensiune 6-60V
• Sisteme de incarcare solara, surse de rezerva, protectie la descarcare excesiva
