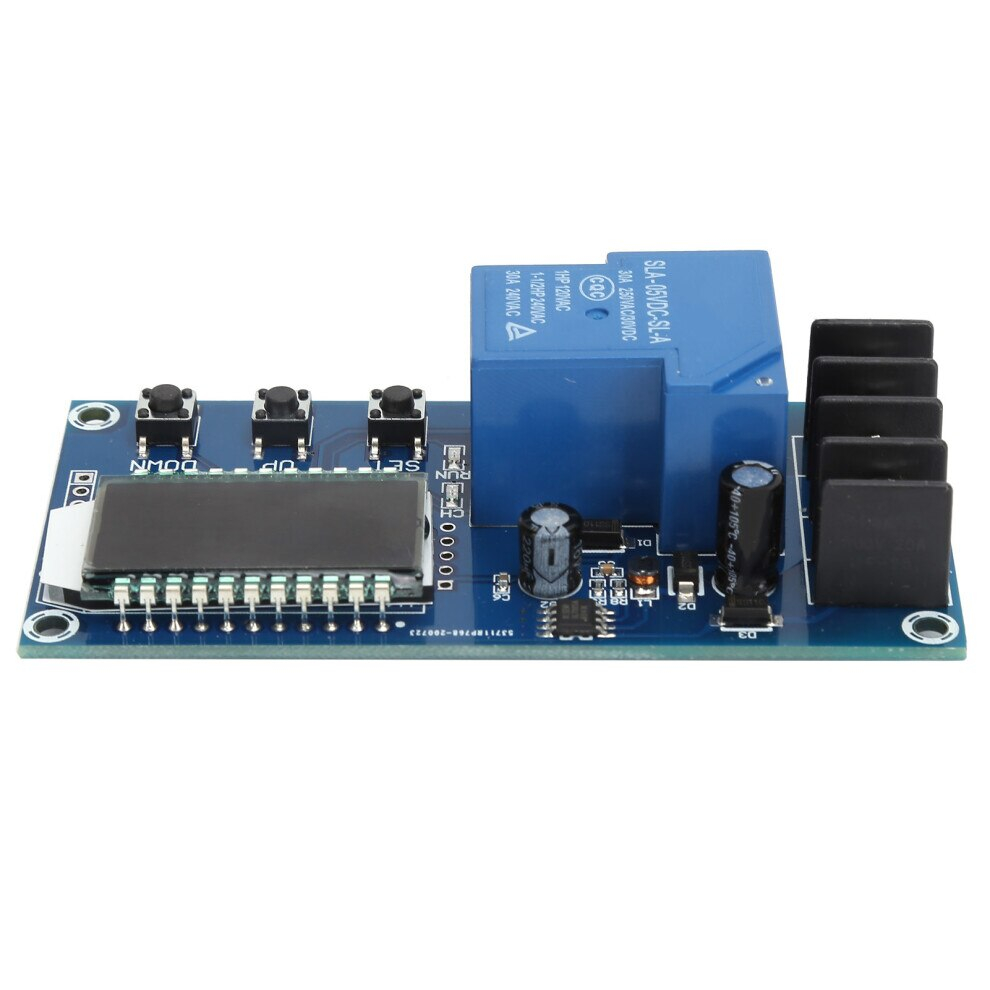

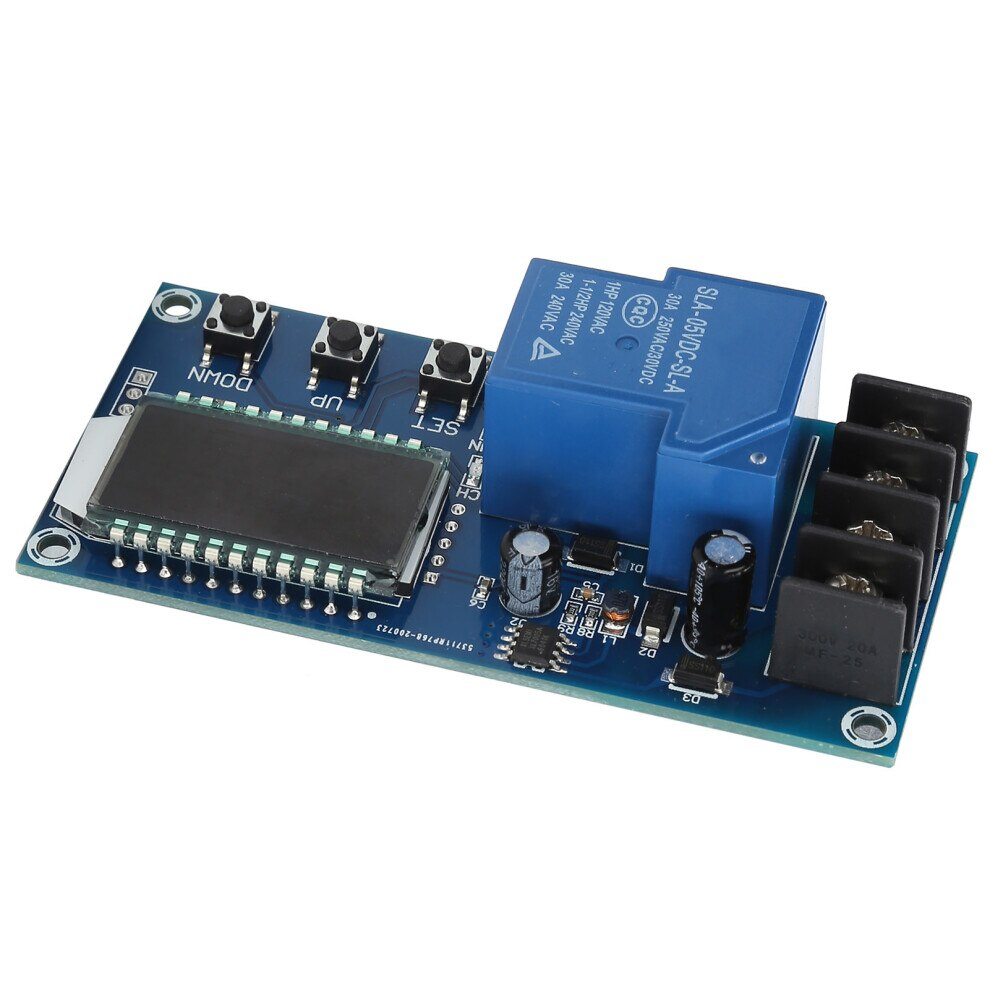

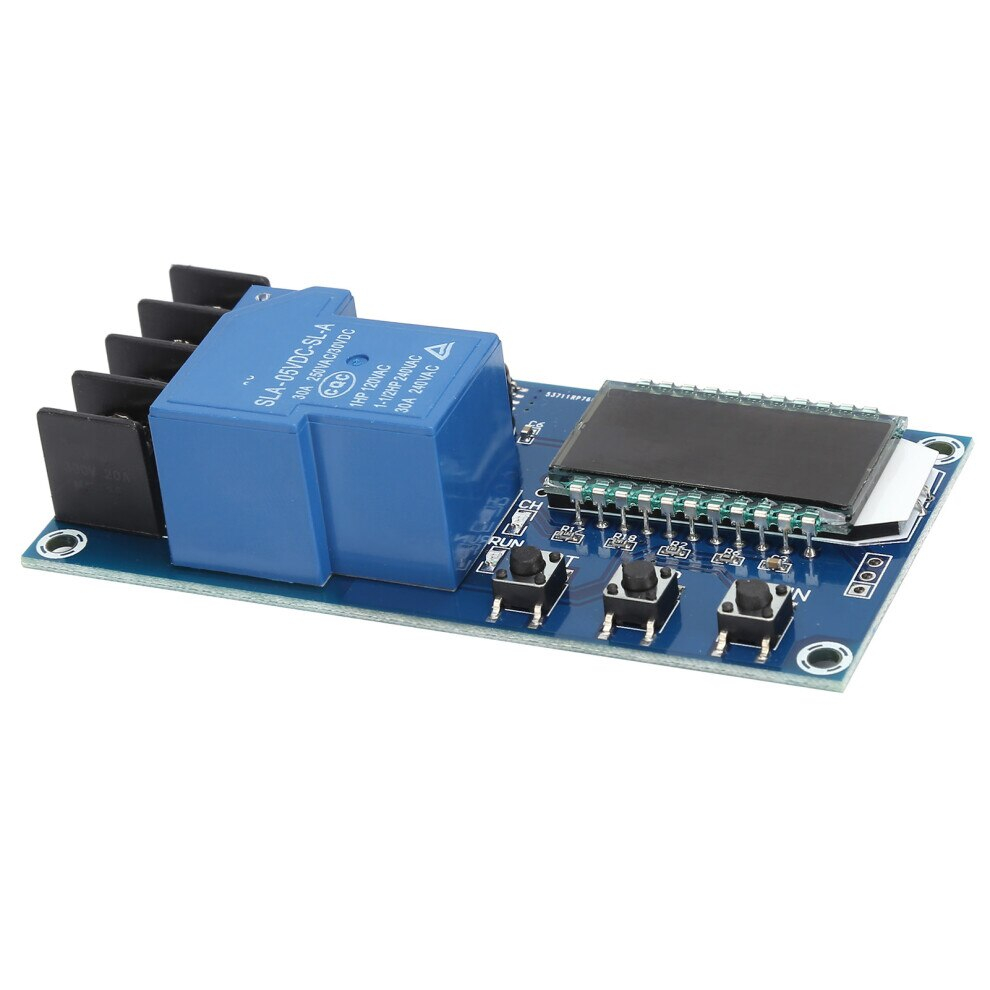

XY-L30A este un modul care comanda pornirea si oprirea incarcarii unui acumulator, pe baza tensiunii monitorizate. Se integreaza in sisteme de incarcare pentru acumulatori cu litiu, impreuna cu un incarcator compatibil cu pachetul utilizat.

Caracteristici principale:

• Permite configurarea timpului de incarcare.

• Accepta setarea parametrilor si transmiterea datelor prin portul serial.

Specificatii tehnice:

• Model: XY-L30A

• Tensiune de control: 6–60V DC

• Curent controlat: <30A

• Precizie de control: 0.1V

• Eroare de tensiune: ±0.1V

• Tip iesire: directa, comutata prin releu

• Afisaj: LCD pentru tensiunea acumulatorului, procentul indicat, timpul de incarcare si starea de functionare

• Interfata de comunicatie: UART

• Dimensiuni: 92.4x44.9mm

Instructiuni de montaj:

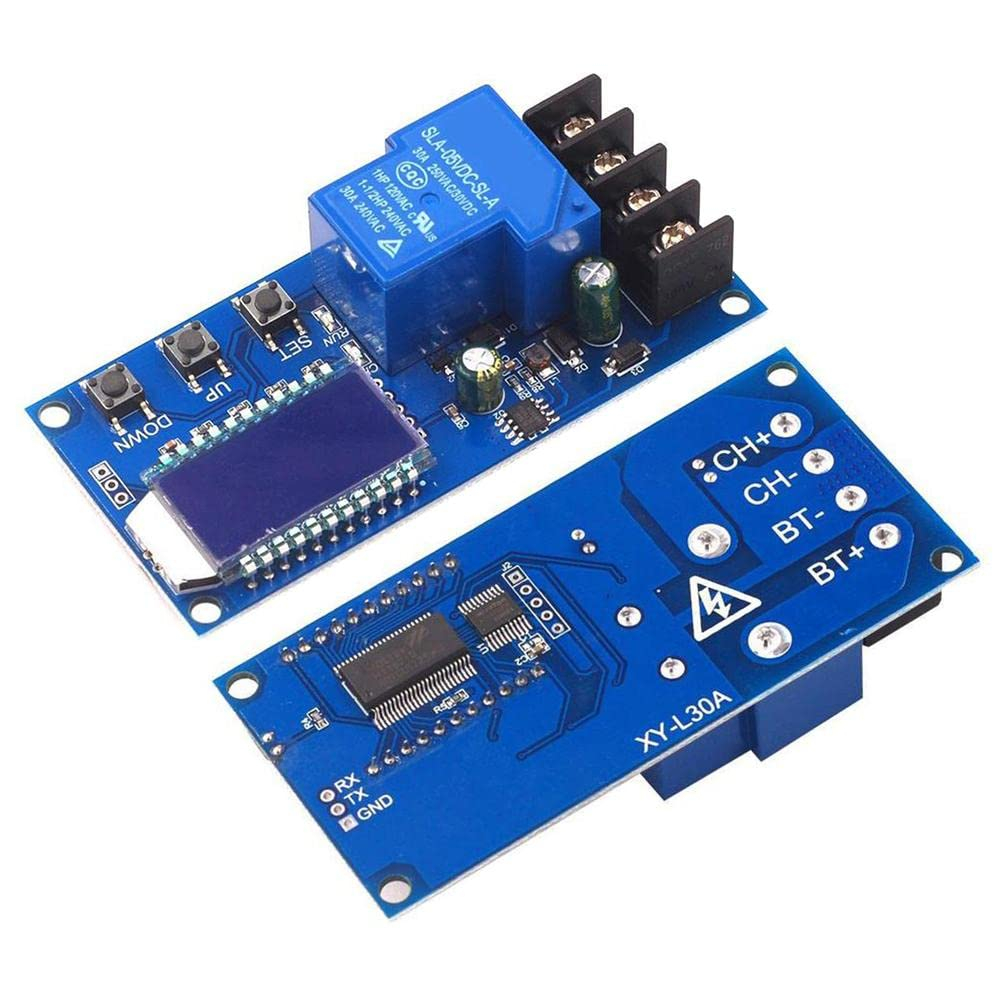

1. Cu incarcatorul si acumulatorul deconectate, se identifica bornele de intrare si de iesire dupa marcajele placii.

2. Se conecteaza cablurile incarcatorului la intrare si cele ale acumulatorului la iesirea dedicata, respectand polaritatea.

3. Se verifica fixarea conductoarelor si izolarea conexiunilor inainte de punerea sub tensiune.

Utilizare:

1. Se mentine apasat SET pentru accesarea setarilor.

2. Prin apasari scurte pe SET se selecteaza parametrul, iar valorile se modifica folosind UP/DOWN.

3. Se configureaza pragul inferior dn, sub care incepe incarcarea, si pragul superior UP, la atingerea caruia aceasta se opreste; pragul inferior trebuie sa fie mai mic decat cel superior.

4. Daca este necesar, se configureaza parametrul de temporizare OP.

5. Se mentine apasat SET pentru salvare si iesire.

In ecranul principal, apasarea scurta pe SET afiseaza parametrii configurati, UP comuta intre procent si timp, iar DOWN permite activarea sau dezactivarea comenzii releului.

Apasarea lunga pe UP modifica setarea iluminarii L-P: OFF mentine iluminarea activa, iar ON permite stingerea automata dupa o perioada de inactivitate.

Recomandari si precautii:

• Modulul nu regleaza curentul de incarcare si nu inlocuieste protectia individuala a celulelor; incarcatorul si BMS-ul se aleg conform acumulatorului.

• Pragurile se stabilesc dupa chimia si numarul de celule ale pachetului, nu dupa procentul afisat.

• Indicatorul procentual este orientativ si nu reprezinta o masurare a capacitatii in Ah.

• Temporizarea nu se foloseste ca unica protectie: daca timpul expira si tensiunea ramane sub pragul inferior, releul poate ramane conectat.

• Conductoarele, conexiunile si racirea se dimensioneaza pentru curentul real al montajului.

• Interfata seriala se conecteaza numai dupa verificarea pinilor si a nivelurilor electrice acceptate.
