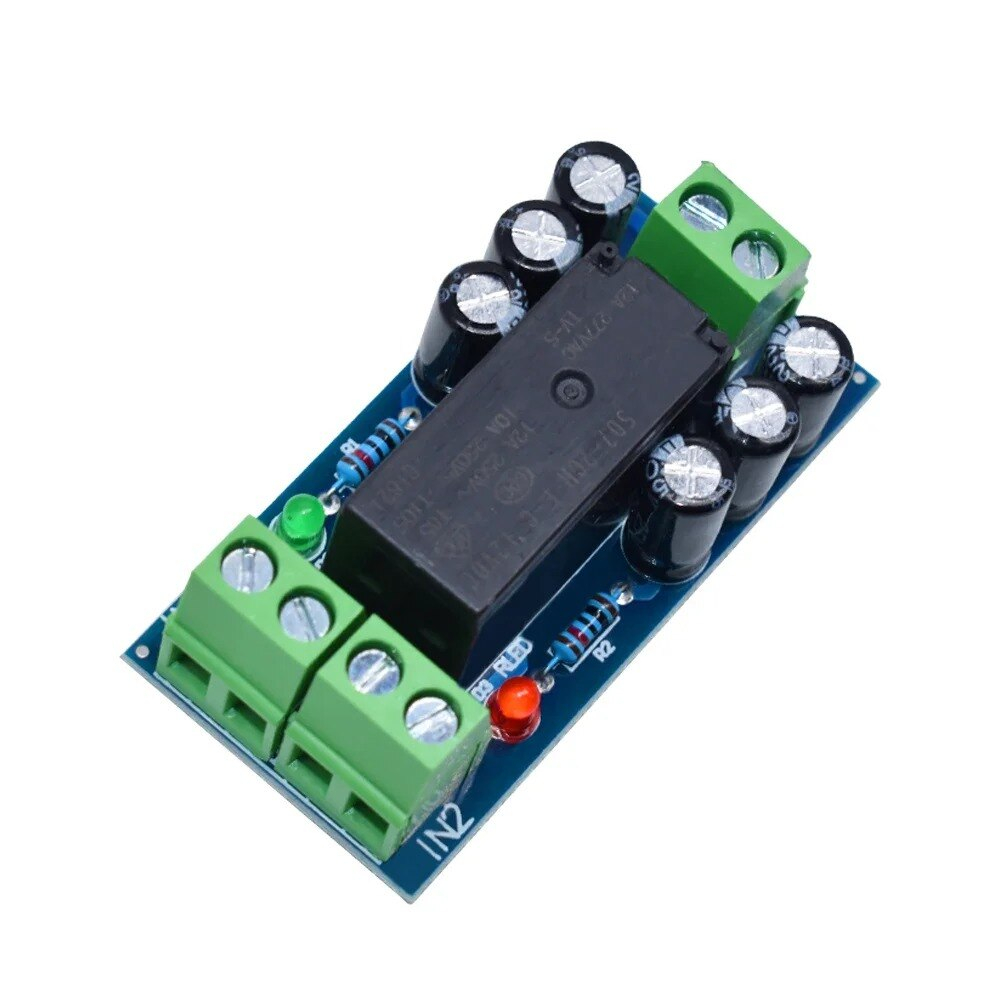

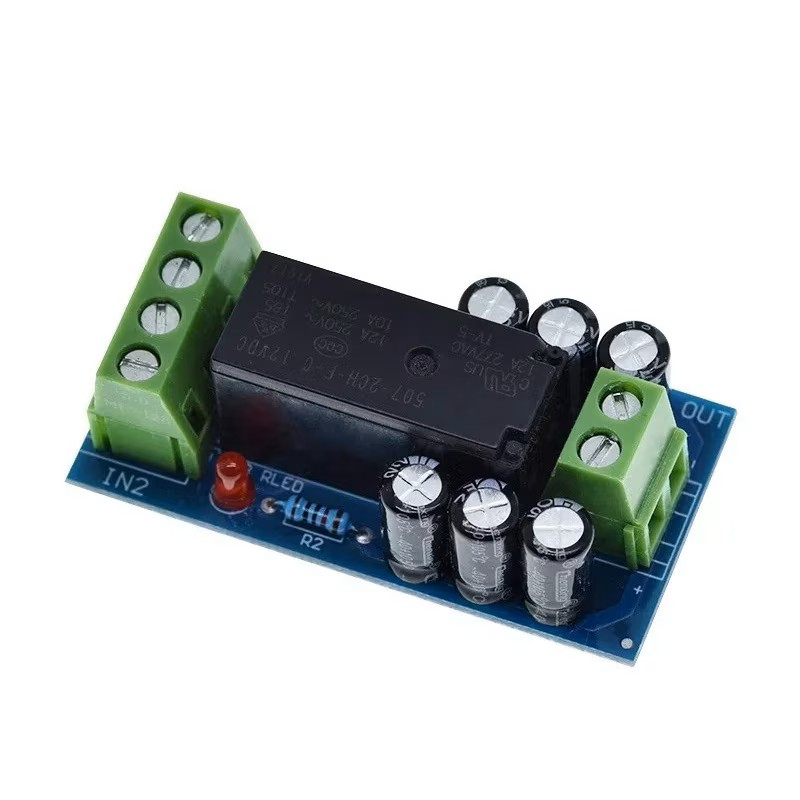

Modulul XH-M350 este un comutator automat de baterie, destinat comutarii de urgenta a alimentarii de la retea catre baterie in cazul caderii curentului electric. Functioneaza pe post de UPS (sursa de alimentare neintrerupta) pentru incubatoare, computere, retele si alte echipamente care necesita alimentare continua.

Modulul controleaza o tensiune de 12V DC, cu un curent de control de 12A si o putere suportata de pana la 150W, fiind potrivit pentru aplicatii care necesita o comutare rapida si sigura intre sursa principala si baterie in caz de intrerupere a alimentarii.

Specificatii tehnice:

• Model: XH-M350
• Tensiune de control: DC 12V
• Curent de control: 12A
• Putere suportata: 150W
• Dimensiune PCB: 54 x 26.6mm
• Greutate: 30g

Continut pachet:

• 1 x modul comutator automat baterie XH-M350

Instructiuni de montaj:

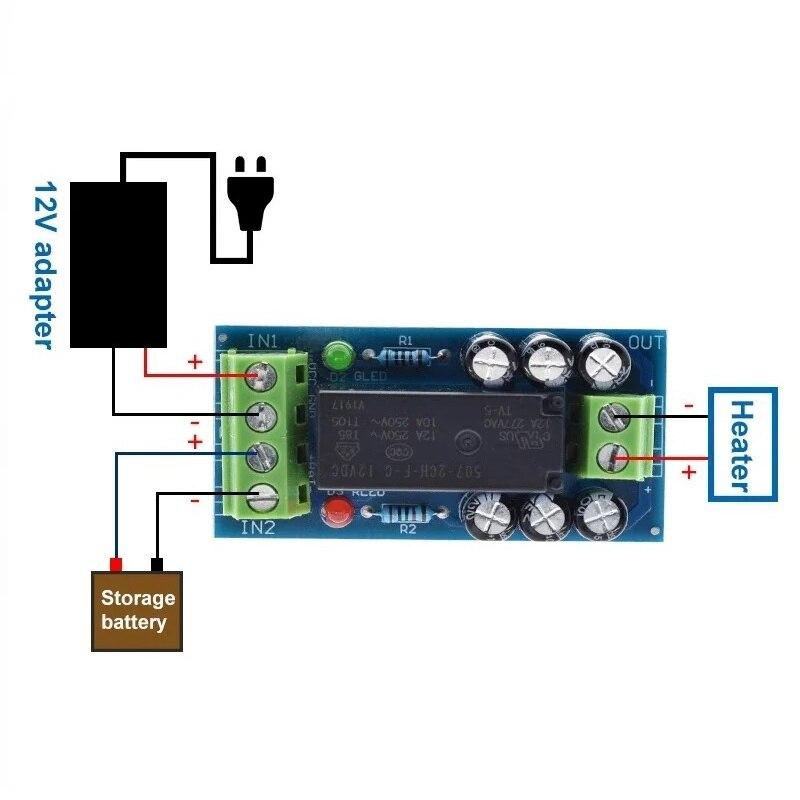

1. Se conecteaza sursa principala (reteaua electrica, prin adaptor 12V) la intrarea modulului.
2. Se conecteaza bateria de 12V la intrarea dedicata pentru sursa de rezerva.
3. Se conecteaza echipamentul de alimentat (incubator, computer, retea) la iesirea modulului.
4. Se verifica toate legaturile si polaritatea inainte de punerea sub tensiune.

Utilizare:

In functionare normala, modulul alimenteaza echipamentul conectat de la reteaua electrica. La caderea curentului, modulul comuta automat alimentarea pe baterie, asigurand continuitatea functionarii echipamentului conectat, fara interventie manuala.

Recomandari si precautii:

• Curentul de control nu trebuie sa depaseasca 12A, iar puterea totala nu trebuie sa depaseasca 150W.
• Se respecta polaritatea la conectarea sursei principale, a bateriei si a echipamentului alimentat.
• Se utilizeaza o baterie de 12V corespunzatoare, in stare buna, pentru a asigura autonomia dorita la comutare.
• Modulul se monteaza intr-o carcasa izolatoare, ferita de umezeala si de contactul cu suprafete metalice.
• Montajul si conectarea trebuie facute de o persoana cu cunostinte de baza in electronica; conectarea incorecta poate deteriora modulul sau echipamentul alimentat.

Compatibilitate:

• Baterii 12V
• Incubatoare, computere, retele si alte echipamente ce necesita alimentare neintrerupta
