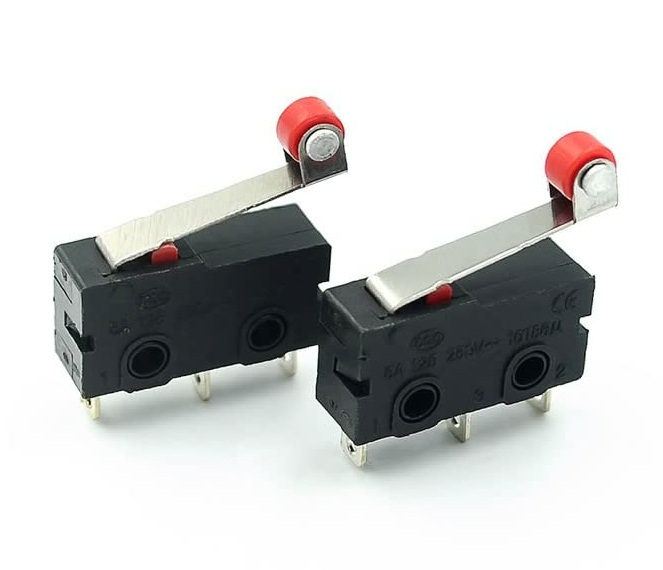

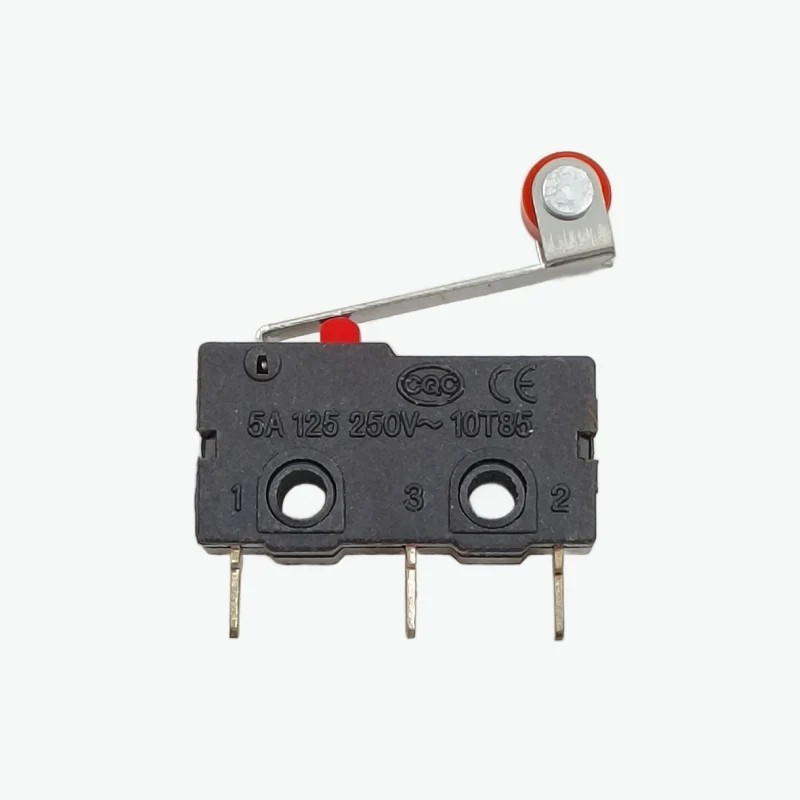

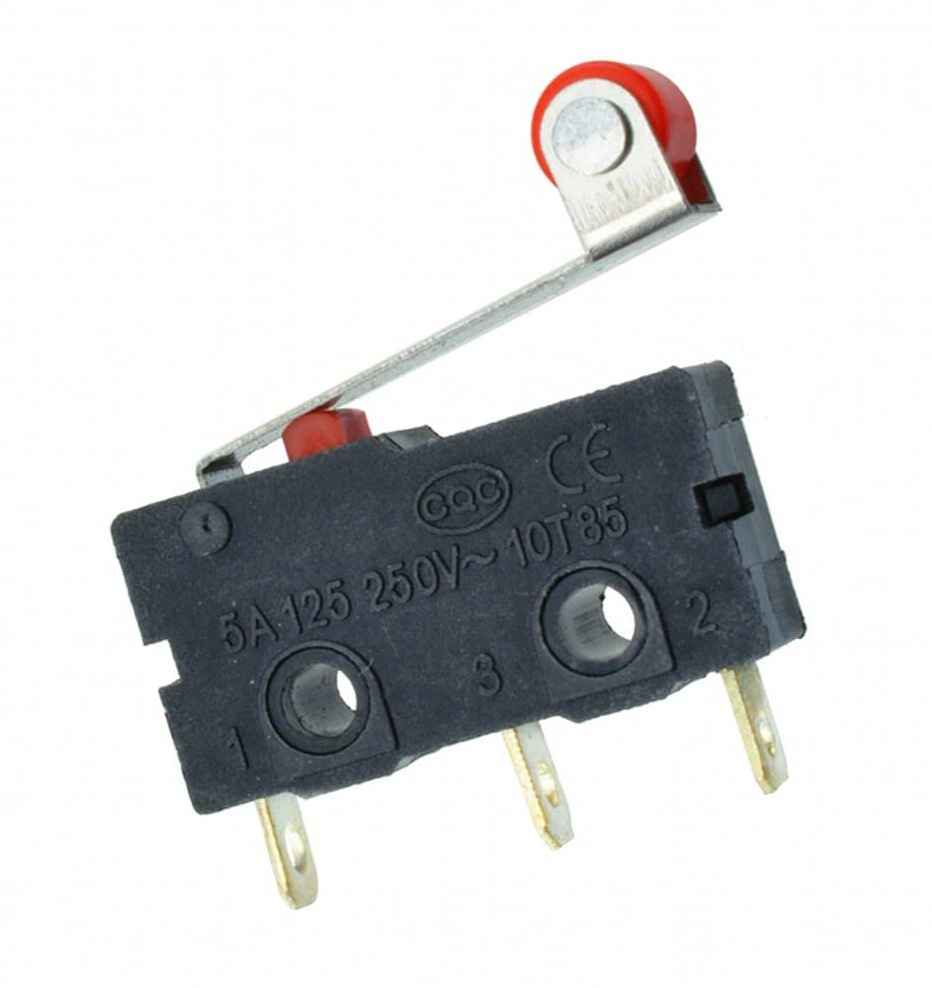

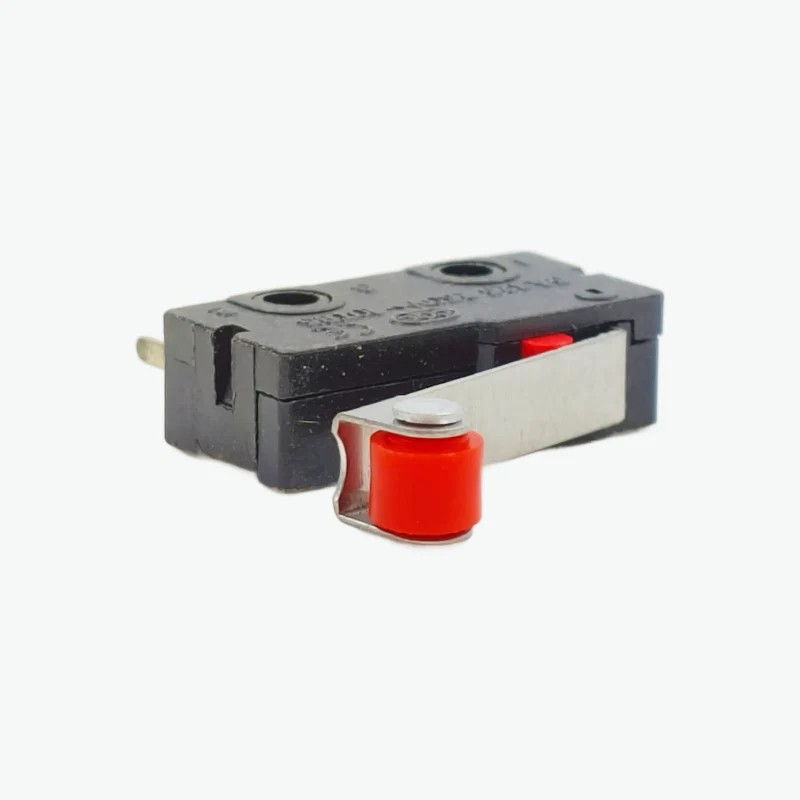

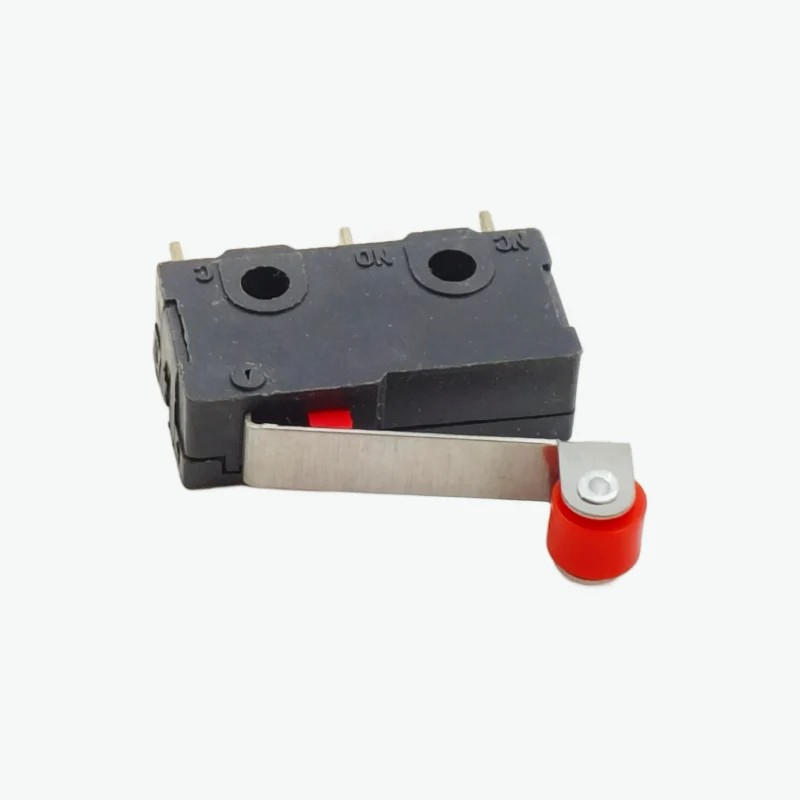

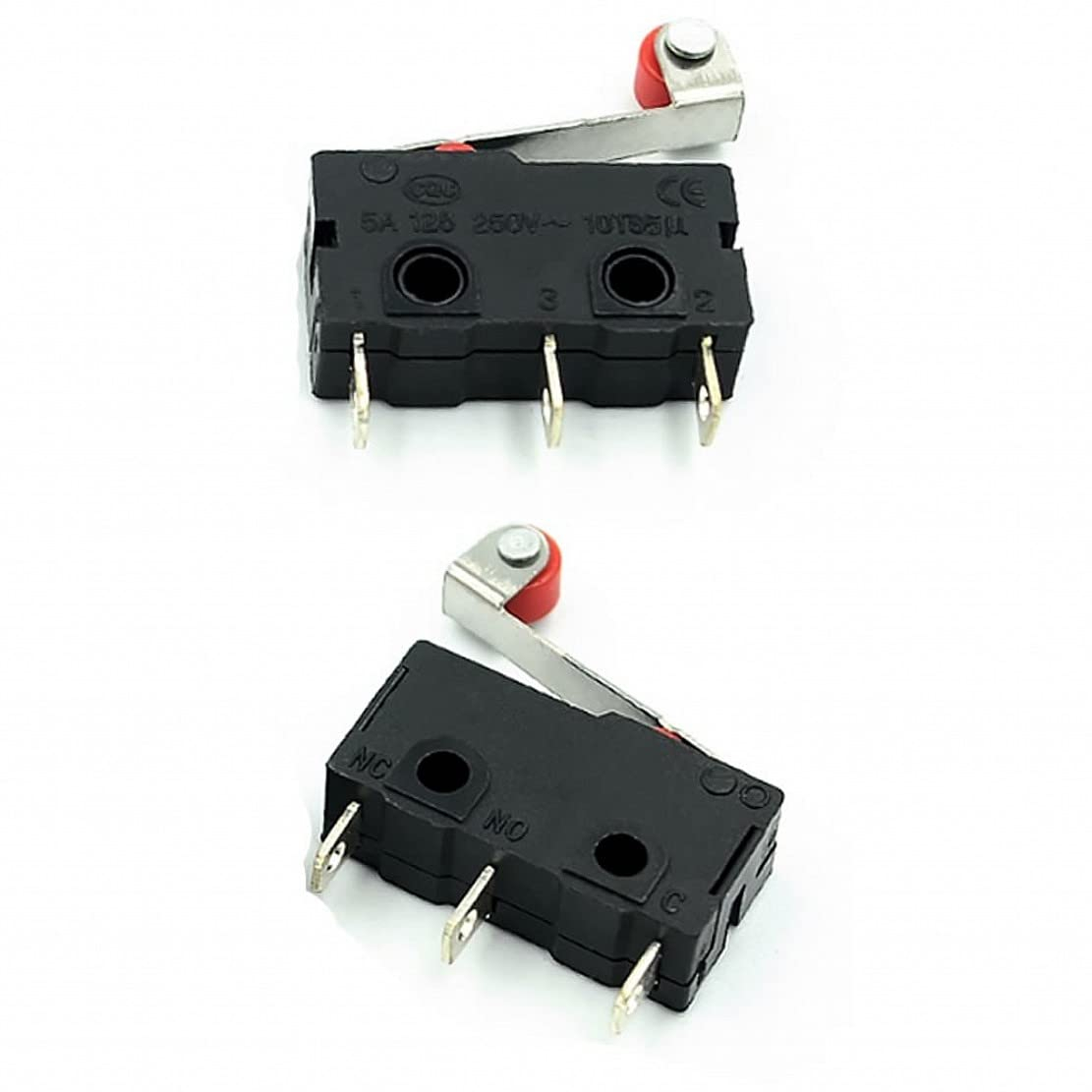

Limitatorul de cursa KW11-N este un microintrerupator mecanic actionat printr-o parghie prevazuta cu rola. La contactul cu o piesa mobila, acesta comuta circuitul si permite detectarea unei pozitii prestabilite sau a capatului de cursa.

Dimensiunile compacte permit integrarea in mecanisme cu spatiu redus, iar constructia din plastic si metal este potrivita pentru imprimante 3D, echipamente CNC si sisteme de automatizare.

Caracteristici principale:

• Rola reduce frecarea dintre parghie si piesa aflata in miscare.
• Poate detecta pozitia de referinta sau limita mecanica a unei axe.
• Formatul compact permite instalarea in mecanisme cu spatiu redus.
• Poate fi integrat in circuite de control, semnalizare si oprire.
• Este potrivit pentru actionari mecanice repetate.

Specificatii tehnice:

• Tip produs: limitator de cursa cu rola
• Model: KW11-N
• Curent nominal: 5A
• Tensiune nominala: 125-250V AC
• Rezistenta de contact: maximum 20mΩ
• Dimensiuni corp: 20x10x6mm
• Material: plastic si metal

Continut pachet:

• 1 x limitator de cursa KW11-N cu rola

Instructiuni de montaj:

1. Limitatorul se fixeaza astfel incat rola sa fie actionata inainte ca mecanismul sa ajunga la limita fizica.
2. Terminalele se conecteaza conform schemei electrice a aplicatiei.
3. Parghia se aliniaza cu piesa mobila pentru o actionare lina, fara socuri laterale.
4. Functionarea contactului se verifica manual inainte de alimentarea mecanismului.

Utilizare:

Pozitia limitatorului se regleaza astfel incat rola de actionare sa fie apasata suficient pentru comutarea contactului, fara fortarea parghiei. Semnalul rezultat poate fi utilizat pentru oprirea miscarii sau confirmarea pozitiei unei componente.

Recomandari si precautii:

• Nu se depasesc valorile nominale de 5A si 250V AC.
• Parghia si rola nu se forteaza peste cursa mecanica normala.
• Montajul si conectarea se realizeaza cu alimentarea oprita.
• In circuitele cu tensiune periculoasa, instalarea se realizeaza de o persoana calificata.

Compatibilitate:

• Imprimante 3D cu limitator mecanic
• Echipamente CNC
• Sisteme de automatizare
• Mecanisme cu axe sau piese mobile
• Proiecte electronice si DIY
