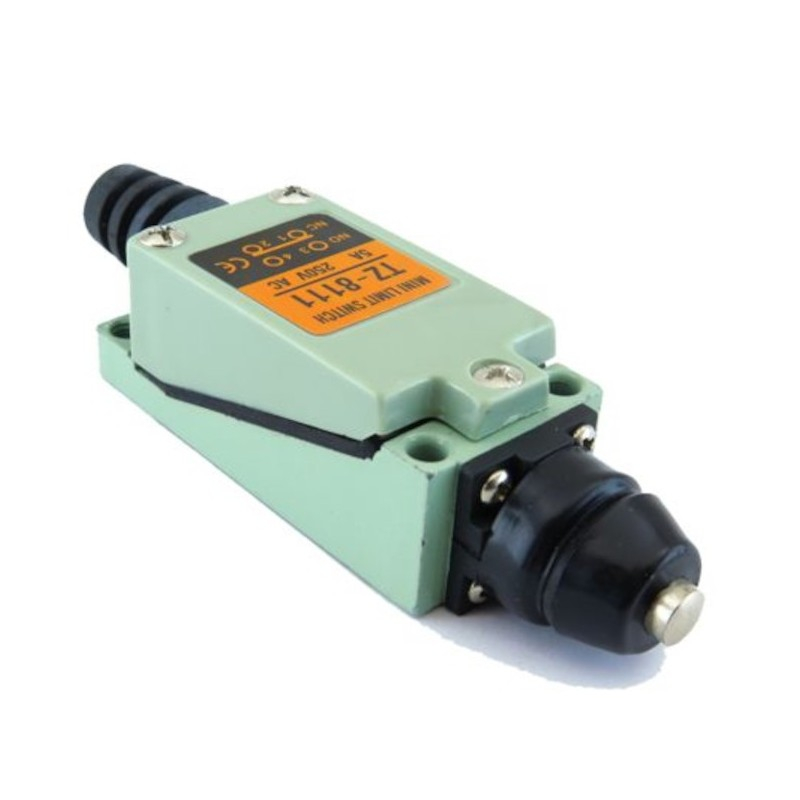

Limitatorul de cursa TZ-8111 este un intrerupator electromecanic utilizat pentru detectarea capatului de cursa sau a unei pozitii prestabilite intr-un mecanism.

Actionarea se realizeaza prin apasarea directa a pistonului metalic. Dupa indepartarea fortei de actionare, pistonul revine automat in pozitia initiala. Configuratia cu un contact normal deschis (NO) si un contact normal inchis (NC) permite utilizarea limitatorului in circuite de comanda, semnalizare si control.

Produsul poate fi integrat in masini CNC, masini-unelte, mecanisme liniare, porti, usi si alte echipamente automatizate care necesita detectarea unei pozitii mecanice.

Specificatii tehnice:

• Tip produs: limitator de cursa
• Serie: TZ
• Model: TZ-8111
• Tip actuator: piston metalic
• Mod de actionare: apasare directa
• Revenire: automata
• Configuratie contacte: 1NO + 1NC
• Numar borne: 4
• Capacitate contacte: 5A la 250V AC
• Tip conectare: borne cu surub
• Diametru piston: aproximativ 6.8mm
• Baza carcasei: aluminiu
• Culoare: albastru si alb

Instructiuni de montaj / utilizare:

• Opriti alimentarea instalatiei inainte de montarea sau conectarea limitatorului.
• Fixati carcasa pe o suprafata rigida, utilizand punctele de montare ale produsului.
• Aliniati pistonul cu elementul mecanic care realizeaza actionarea.
• Miscarea elementului de actionare trebuie sa se realizeze pe aceeasi axa cu pistonul.
• Reglati pozitia limitatorului astfel incat pistonul sa fie actionat sigur, fara aplicarea unor forte laterale.
• Identificati bornele NO si NC conform marcajelor existente pe produs.
• Conectati conductoarele la bornele cu surub si verificati strangerea acestora.
• Verificati continuitatea contactelor si revenirea pistonului inainte de punerea in functiune.
• Testati mecanismul la viteza redusa inainte de utilizarea normala a echipamentului.

Recomandari si precautii:

• Nu depasiti capacitatea nominala de 5A la 250V AC.
• Pentru motoare si alte sarcini inductive sau de putere, utilizati limitatorul intr-un circuit de comanda cu releu sau contactor.
• Nu utilizati produsul ca dispozitiv independent de oprire de urgenta sau ca unic element al unui sistem de siguranta.
• Protejati pistonul impotriva socurilor laterale, vibratiilor excesive si depunerilor care pot impiedica revenirea.
• Protejati produsul impotriva umezelii si prafului daca gradul de protectie al variantei livrate nu este confirmat.
• Nu modificati conexiunile si nu deschideti carcasa cat timp circuitul este alimentat.
• Verificati periodic fixarea, contactele si revenirea mecanica a pistonului.
• Pentru circuite alimentate la tensiunea retelei, montajul si verificarea trebuie realizate de o persoana competenta.
