Limitatorul de cursa ME-8111 este un intrerupator electromecanic utilizat pentru detectarea capatului de cursa sau a unei pozitii prestabilite intr-un mecanism.

Actionarea se realizeaza prin apasarea directa a pistonului metalic. Dupa indepartarea fortei, pistonul revine automat in pozitia initiala. Configuratia cu un contact normal deschis (NO) si un contact normal inchis (NC) permite integrarea produsului in circuite de comanda, semnalizare si control.

Limitatorul poate fi utilizat la masini CNC, masini-unelte, mecanisme liniare, porti, usi si alte echipamente automatizate care necesita detectarea unei pozitii mecanice.

Specificatii tehnice:

• Tip produs: limitator de cursa
• Serie: ME
• Model: ME-8111
• Tip actuator: piston metalic
• Mod de actionare: apasare directa
• Revenire: automata
• Configuratie contacte: 1NO + 1NC
• Numar borne: 4
• Capacitate contacte: 5A la 250V AC
• Tip conectare: borne cu placa de presare
• Diametru piston: aproximativ 6.8mm

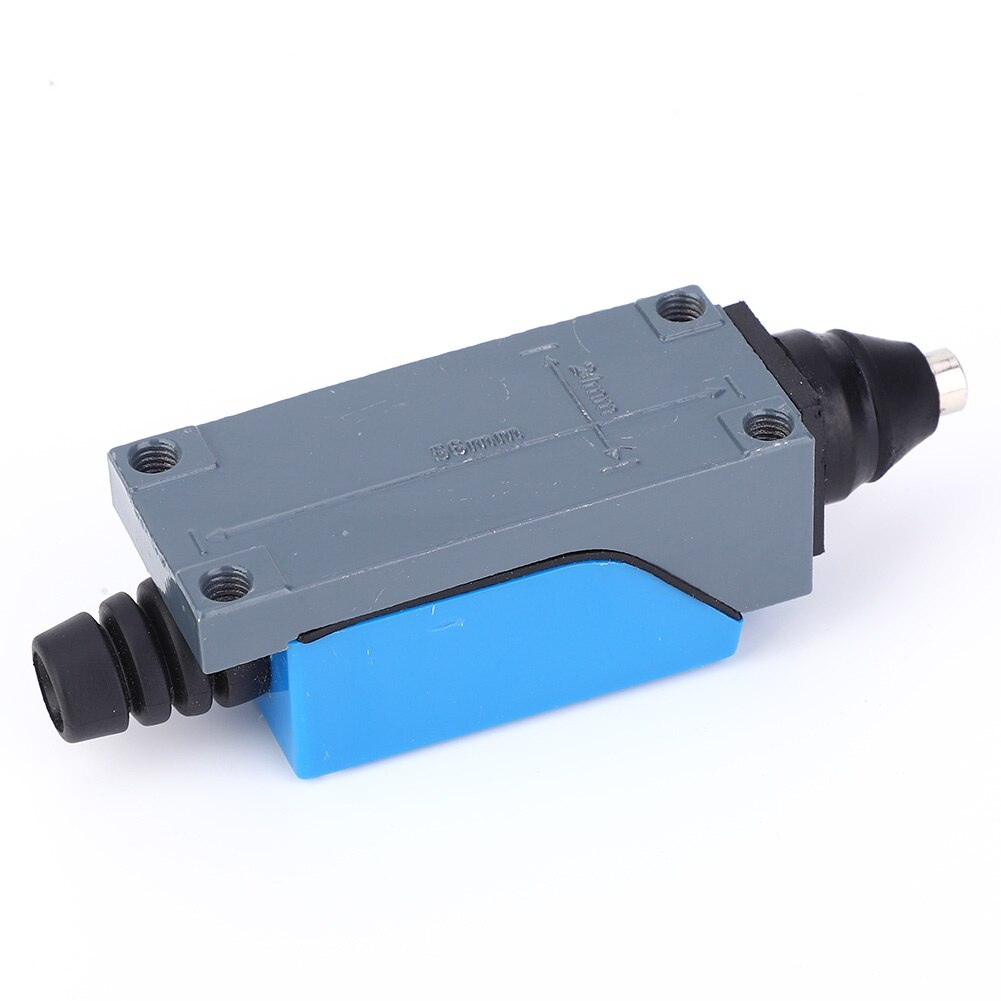

• Diametru gauri de montare: 4.5mm
• Distanta intre gaurile de montare: 56x21mm
• Temperatura de functionare: -5°C pana la +40°C

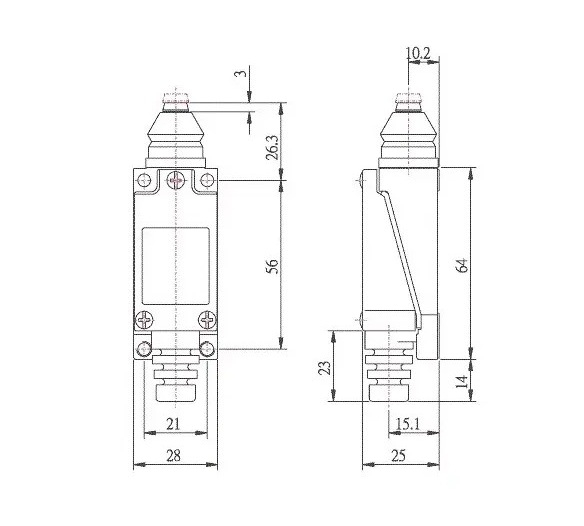

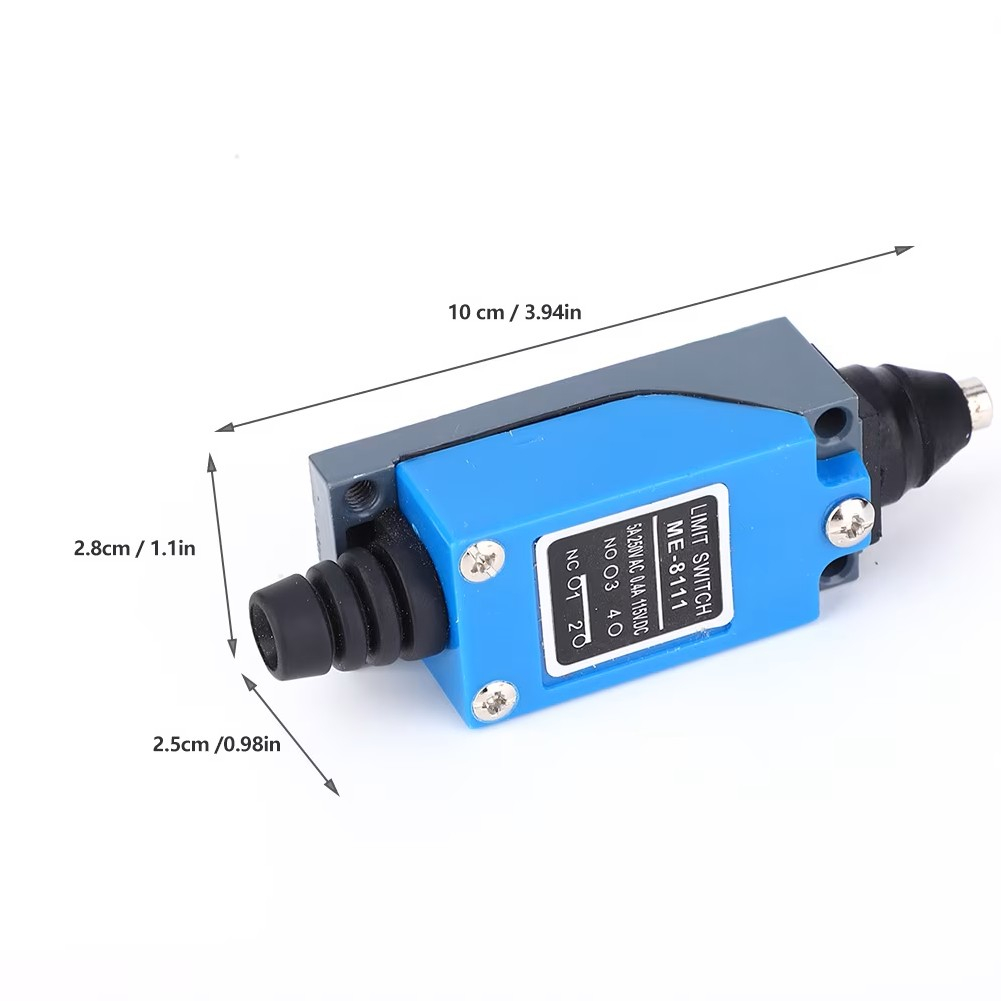

• Dimensiuni totale: 99x28x25mm
• Material carcasa: plastic ignifug si metal
• Culoare: albastru, gri si negru

Instructiuni de montaj / utilizare:

• Opriti alimentarea instalatiei inainte de montarea sau conectarea limitatorului.
• Fixati carcasa pe o suprafata rigida, utilizand gaurile de montare.
• Aliniati pistonul cu elementul mecanic care realizeaza actionarea.
• Miscarea elementului de actionare trebuie sa se realizeze pe aceeasi axa cu pistonul.
• Reglati pozitia limitatorului astfel incat pistonul sa fie actionat sigur, fara depasirea cursei mecanice admise.

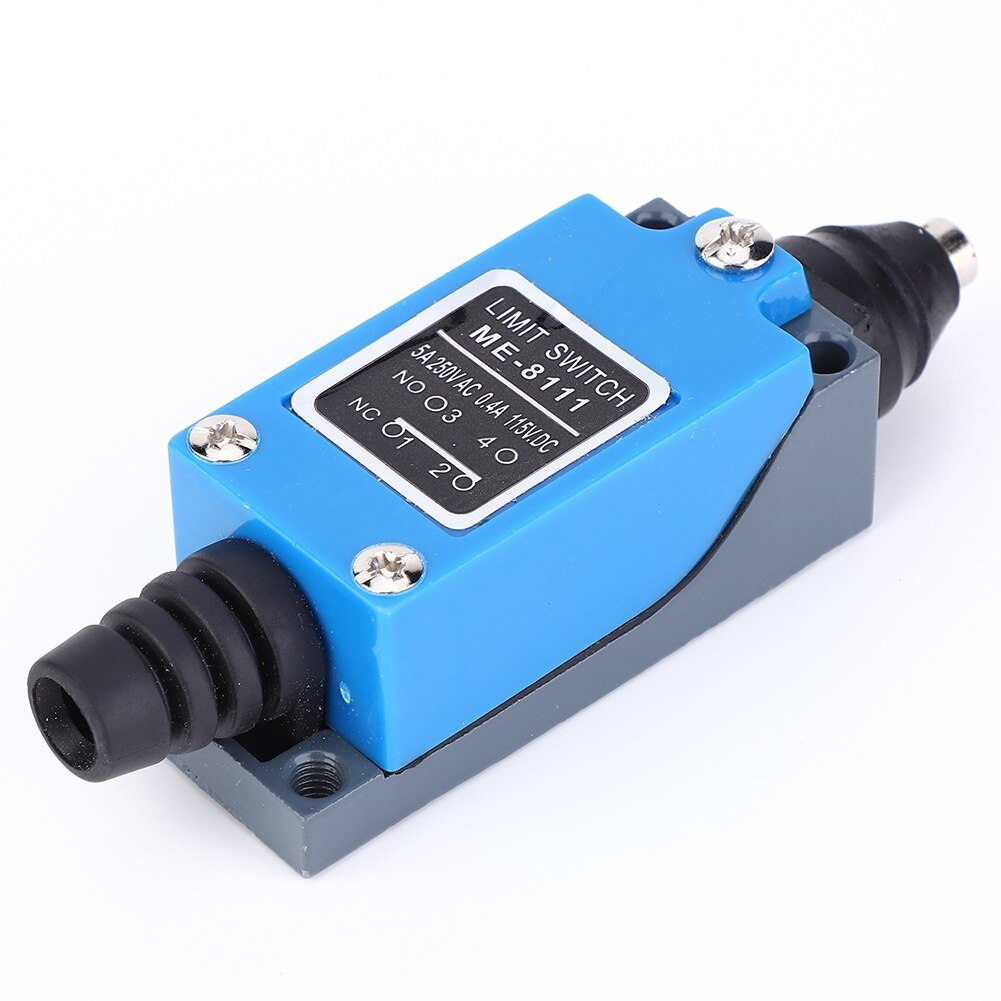

• Identificati bornele NO si NC conform marcajelor existente pe produs.
• Conectati conductoarele la bornele cu placa de presare si strangeti suruburile corespunzator.
• Verificati continuitatea contactelor si revenirea pistonului inainte de punerea in functiune.
• Testati mecanismul la viteza redusa inainte de utilizarea normala a echipamentului.

Recomandari si precautii:

• Nu depasiti capacitatea nominala de 5A la 250V AC.
• Pentru motoare si alte sarcini de putere, utilizati limitatorul intr-un circuit de comanda cu releu sau contactor.
• Nu utilizati produsul ca dispozitiv independent de oprire de urgenta sau ca unic element al unui sistem de siguranta.
• Protejati pistonul impotriva socurilor laterale, vibratiilor excesive si depunerilor care pot impiedica revenirea.
• Nu modificati conexiunile si nu deschideti carcasa cat timp circuitul este alimentat.
• Verificati periodic fixarea, starea contactelor si revenirea mecanica a pistonului.
• Pentru circuite alimentate la tensiunea retelei, montajul si verificarea trebuie realizate de o persoana competenta.
