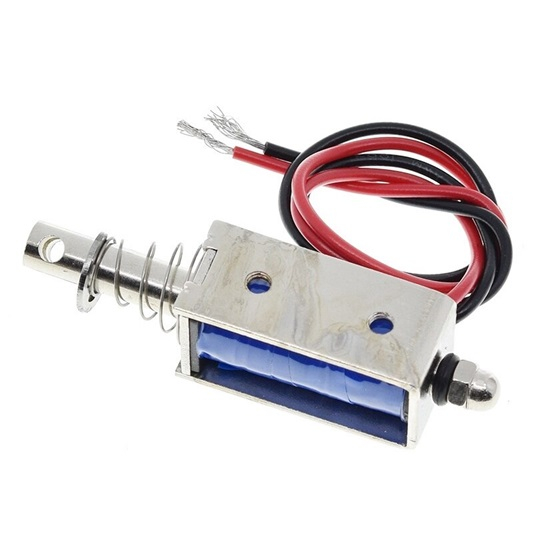

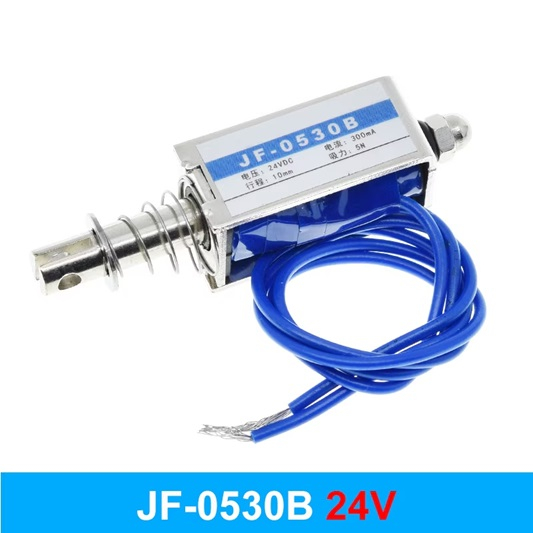

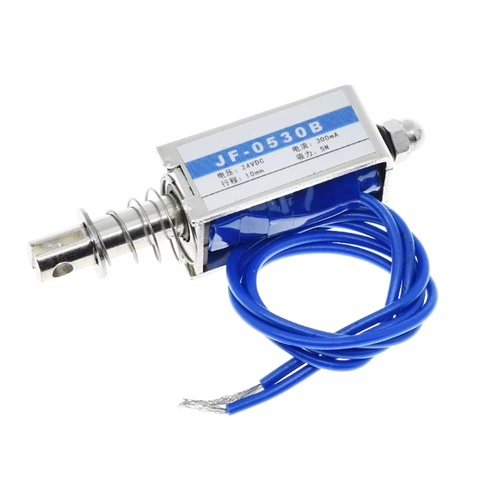

Electromagnetul de tragere JF-0530B 24V este un solenoid compact, potrivit pentru proiecte electronice, automatizari, mecanisme de blocare, actionari liniare simple si aplicatii DIY.

La aplicarea tensiunii de alimentare, electromagnetul retrage tija metalica pe o cursa de aproximativ 10mm. Forta de actionare este de pana la 5N, iar forta de mentinere poate ajunge la aproximativ 700g, in functie de montaj, alimentare si pozitia tijei.

Produsul este potrivit pentru utilizare in echipamente de automatizare, distribuitoare automate, mecanisme de blocare, sisteme de casa, prototipuri si proiecte controlate cu relee, MOSFET-uri sau alte circuite de comanda. Pentru utilizarea cu microcontrolere precum Arduino, ESP32 sau Raspberry Pi, se recomanda folosirea unui MOSFET, tranzistor sau modul releu, deoarece solenoidul nu trebuie conectat direct la pinii digitali.

Avantaje principale:

• Actionare rapida prin tragere
• Tensiune de lucru 24V DC
• Cursa tija de 10mm
• Forta de tragere pana la 5N
• Format compact, usor de integrat
• Cablu de conectare de aproximativ 20cm
• Potrivit pentru automatizari si actionari intermitente

Specificatii tehnice:

• Model: JF-0530B
• Tip produs: electromagnet / solenoid de tragere
• Tip actionare: tragere, pull push
• Tensiune nominala: DC 24V
• Forta de tragere: pana la 5N
• Forta de mentinere: aproximativ 700g
• Cursa tija: 10mm
• Curent nominal specificat: 1000mA
• Material: metal si componente electronice

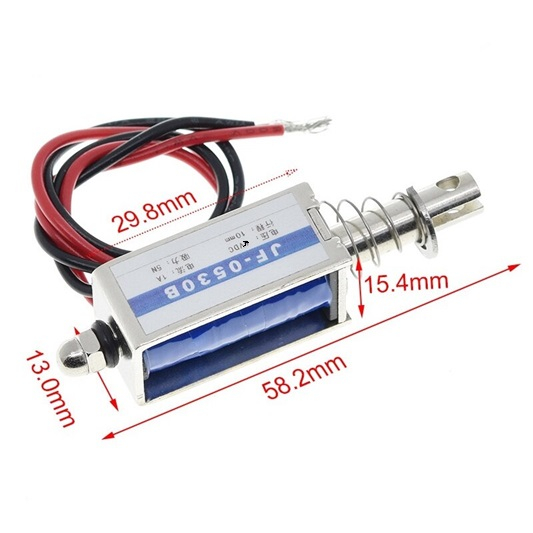

• Dimensiune corp: 30 x 13 x 15mm
• Dimensiune tija piston: 6 x 58mm
• Diametru orificiu montare: 2.5mm
• Lungime cablu: aproximativ 20cm
• Greutate: aproximativ 35g

Aplicatii recomandate:

• mecanisme de blocare;
• sisteme automate de inchidere;
• distribuitoare automate;
• echipamente de automatizare;
• actionari liniare compacte;
• proiecte Arduino, ESP32 si robotica;
• prototipuri si proiecte DIY.

Atentie:

Electromagnetul este proiectat pentru functionare intermitenta, nu pentru alimentare continua. Se recomanda utilizarea in cicluri scurte, de exemplu 1 secunda activare urmata de 1 secunda pauza, pentru a preveni supraincalzirea.

Incalzirea in timpul functionarii este normala, dar produsul trebuie instalat intr-un mediu cu racire adecvata. Pentru utilizare sigura, alimentarea trebuie facuta dintr-o sursa DC 24V capabila sa asigure curentul necesar. Nu se recomanda conectarea directa la pinii unui microcontroler.
