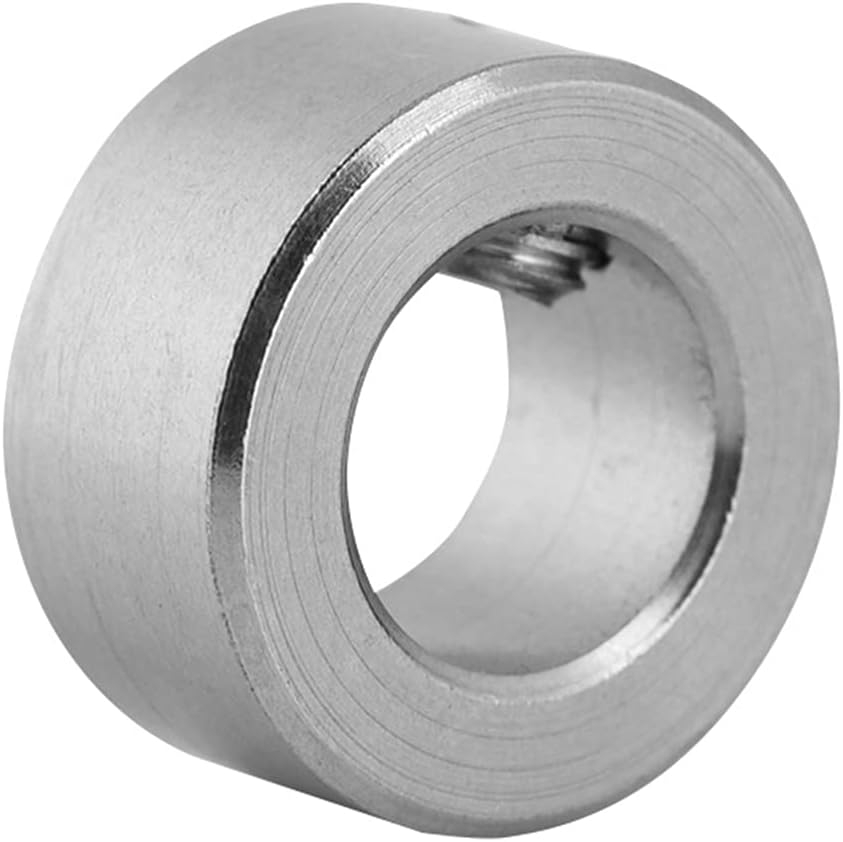

Colierul se introduce pe capatul accesibil al surubului T8 si se deplaseaza pana in pozitia necesara. Fixarea se realizeaza cu ajutorul unui surub lateral cu locas hexagonal, care preseaza pe suprafata surubului trapezoidal si mentine colierul in pozitie.

Piesa poate fi montata langa rulmenti, suporturi sau alte componente mecanice pentru limitarea deplasarii axiale a surubului T8.

Caracteristici principale:

• Alezajul de 8mm permite montarea pe suruburi trapezoidale T8.
• Diametrul exterior de 14mm permite integrarea in ansambluri mecanice compacte.
• Inaltimea de 7mm reduce spatiul ocupat de-a lungul axei.
• Corpul din otel inoxidabil ofera rezistenta mecanica si protectie la coroziune.
• Surubul lateral permite blocarea si repozitionarea colierului.
• Constructia demontabila permite ajustarea pozitiei in timpul montajului.

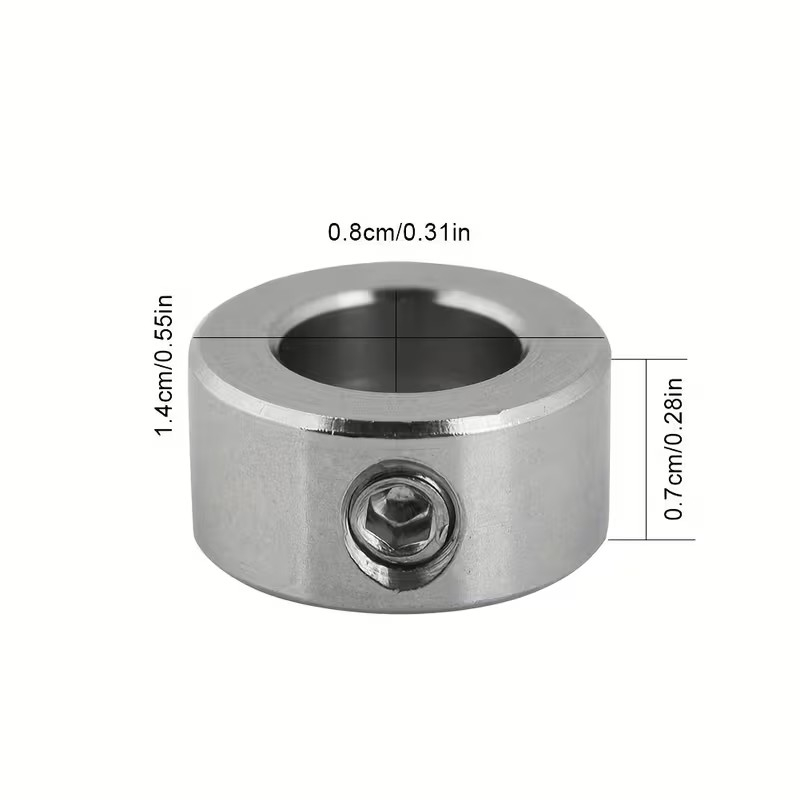

Specificatii tehnice:

• Tip produs: dispozitiv de blocare
• Diametru interior: 8mm
• Diametru exterior: 14mm
• Inaltime: 7mm
• Material: otel inoxidabil
• Fixare: surub lateral cu locas hexagonal
• Varianta: T8

Instructiuni de montaj:

1. Echipamentul se opreste, iar surubul T8 se blocheaza impotriva rotirii accidentale.
2. Surubul lateral al colierului se slabeste pana cand nu mai patrunde in alezaj.
3. Colierul se introduce pe capatul accesibil al surubului T8.
4. Piesa se deplaseaza pana in pozitia necesara, langa rulmentul, suportul sau componenta care trebuie limitata axial.
5. Surubul lateral se strange progresiv cu o cheie hexagonala potrivita, pana cand colierul nu se mai deplaseaza.
6. Surubul T8 se roteste manual pentru verificarea miscarii libere si a distantei fata de componentele fixe.

Recomandari si precautii:

• Surubul lateral nu se strange excesiv, deoarece poate deteriora filetul surubului T8.
• Colierul nu se monteaza intr-o pozitie in care poate freca de carcase, suporturi sau alte componente fixe.
• Fixarea se verifica periodic in echipamentele supuse vibratiilor.
• Montajul se realizeaza numai pe componente cu diametrul compatibil de 8mm.

Compatibilitate:

• Suruburi trapezoidale T8 cu diametrul de 8mm.
• Ansambluri mecanice pentru imprimante 3D.
• Echipamente CNC si sisteme OpenBuilds.
