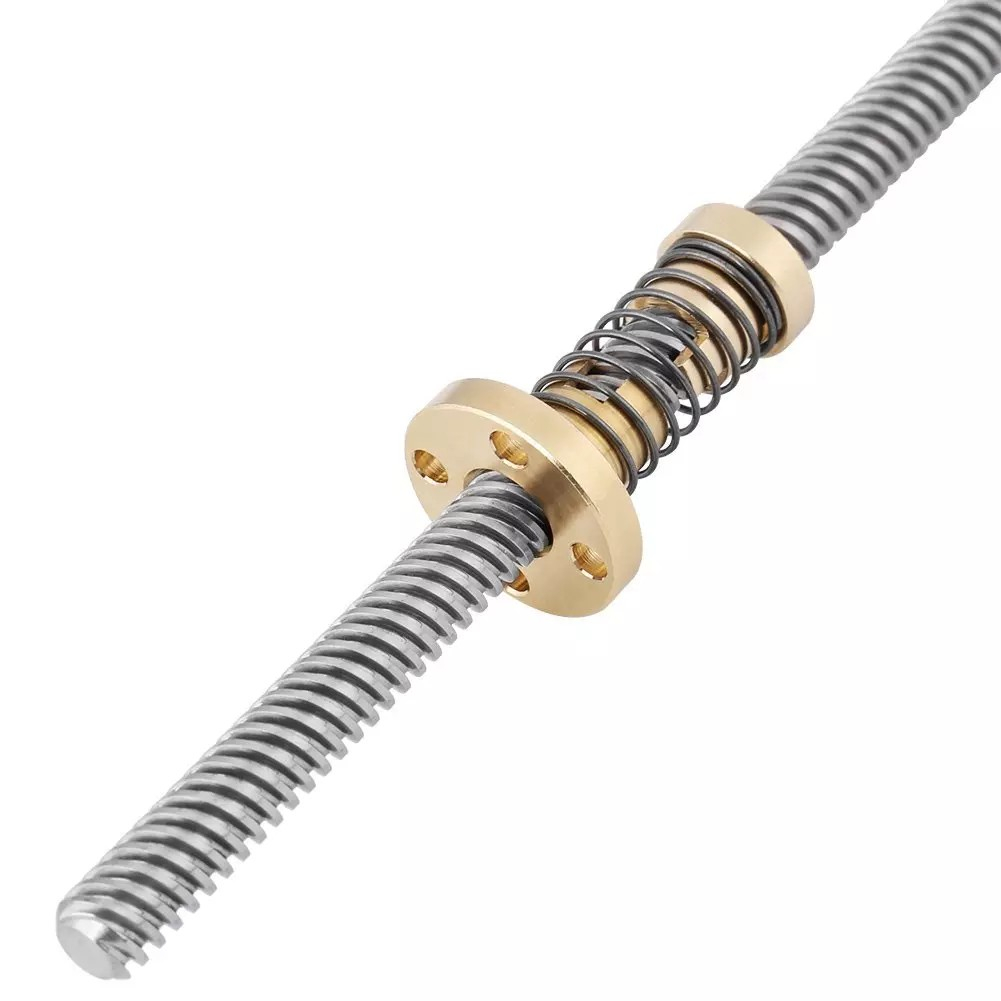

Piulita anti-backlash T8x8 cu arc este utilizata impreuna cu suruburi trapezoidale T8 pentru reducerea jocului axial dintre surub si piulita. Este potrivita pentru imprimante 3D, axe Z, CNC-uri usoare si sisteme de pozitionare liniara.

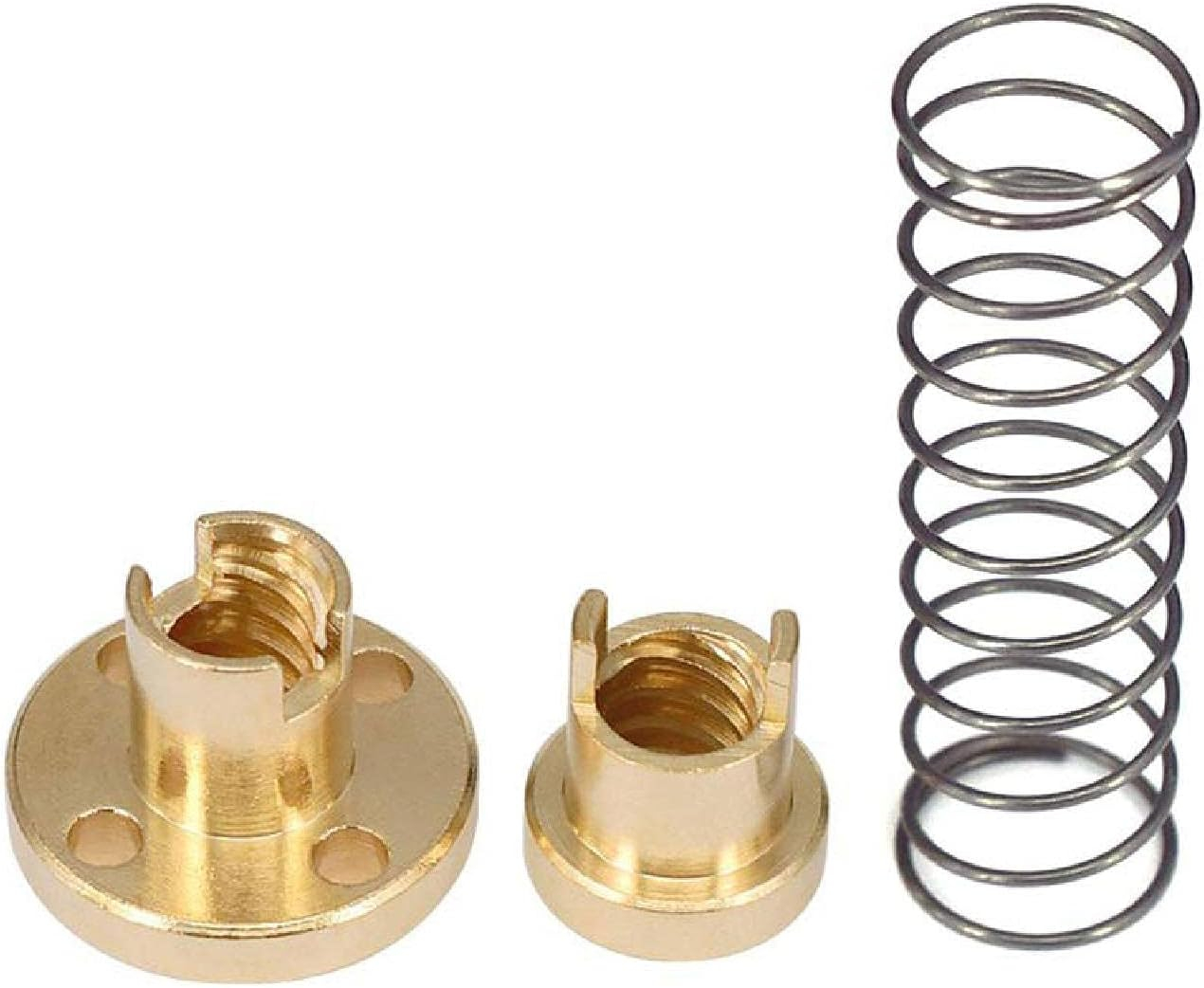

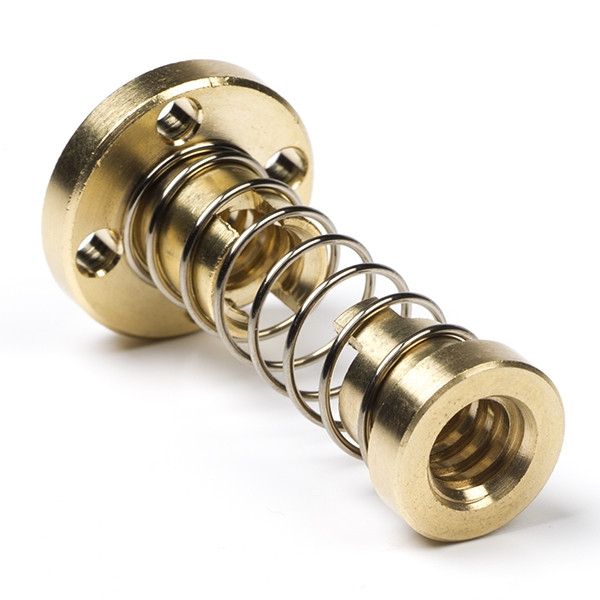

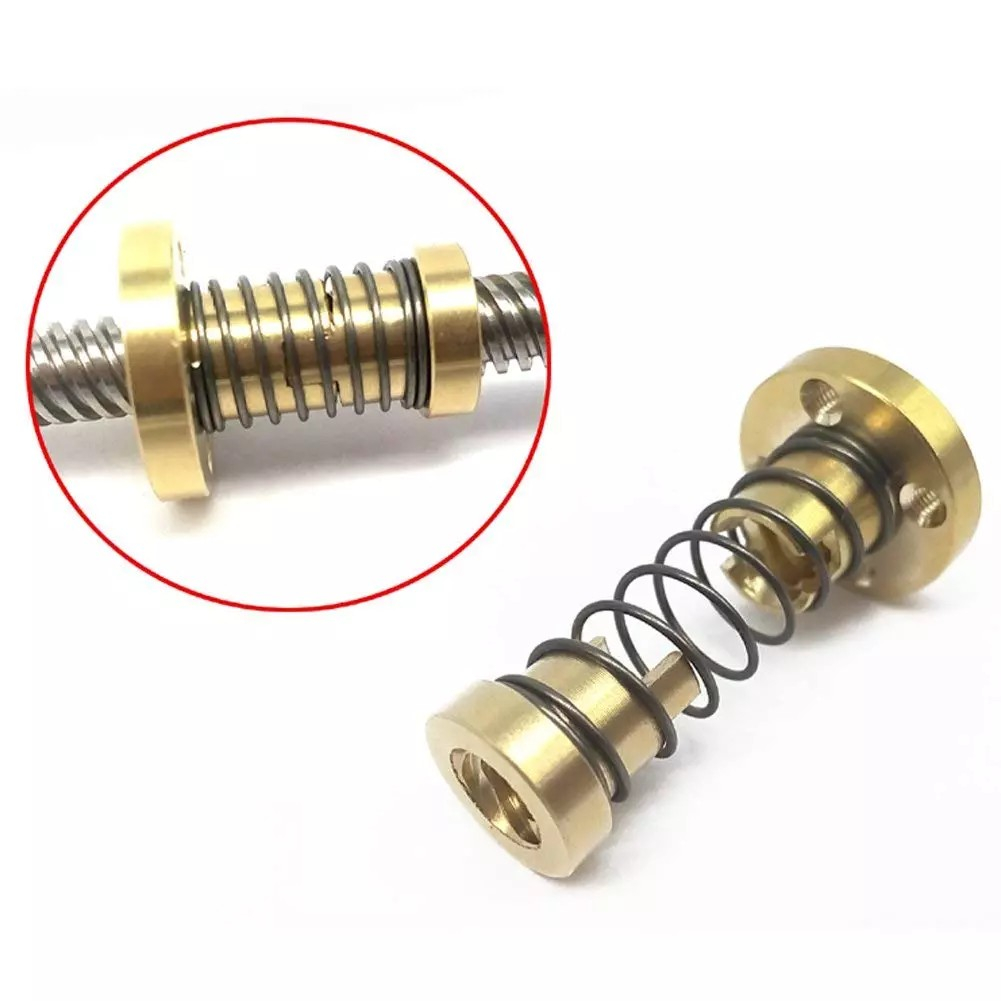

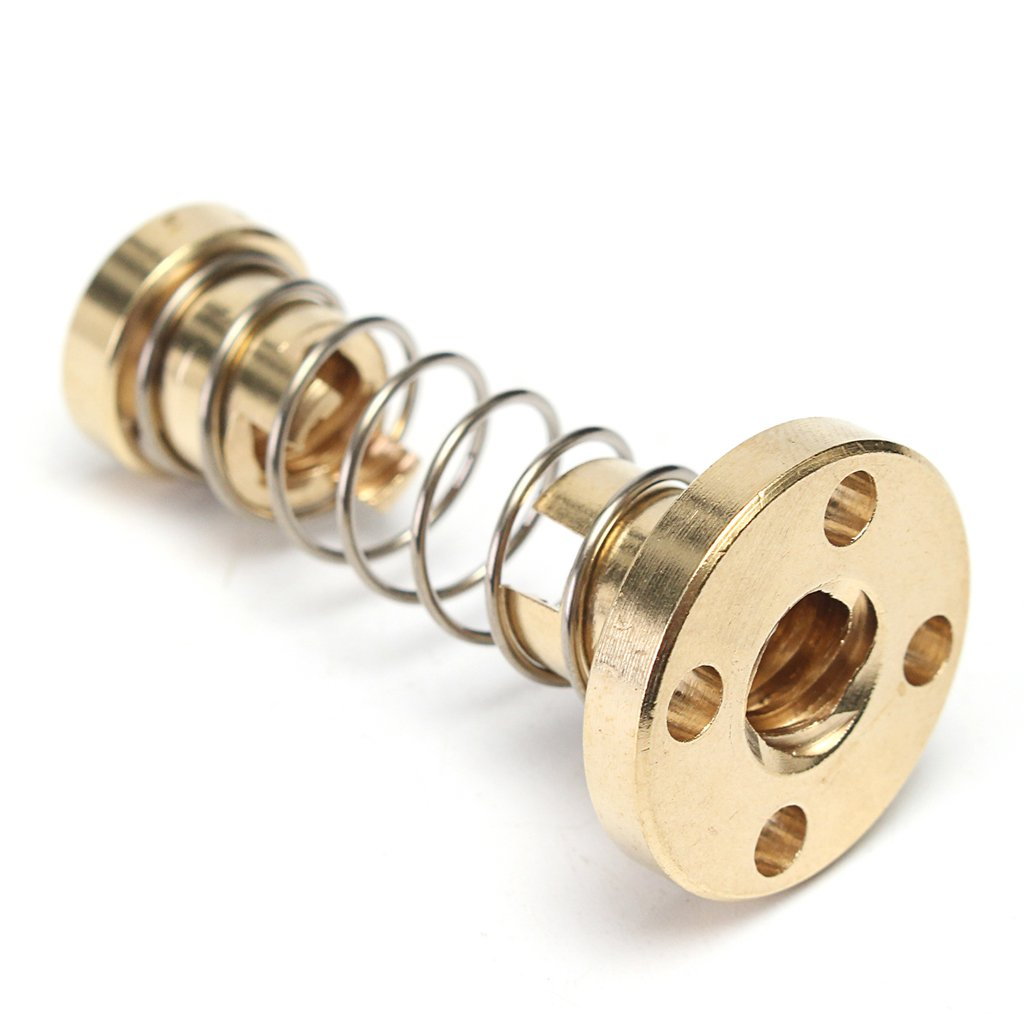

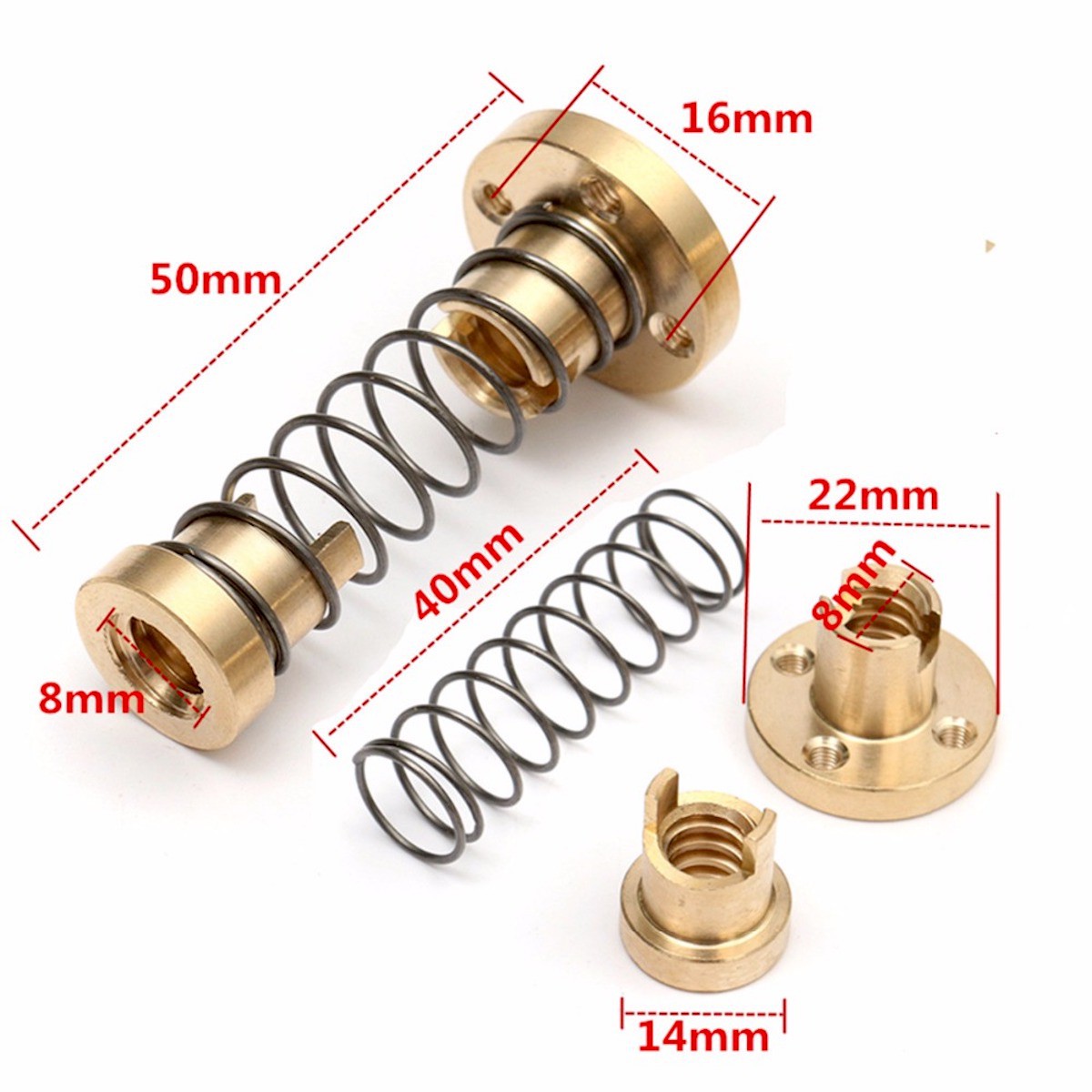

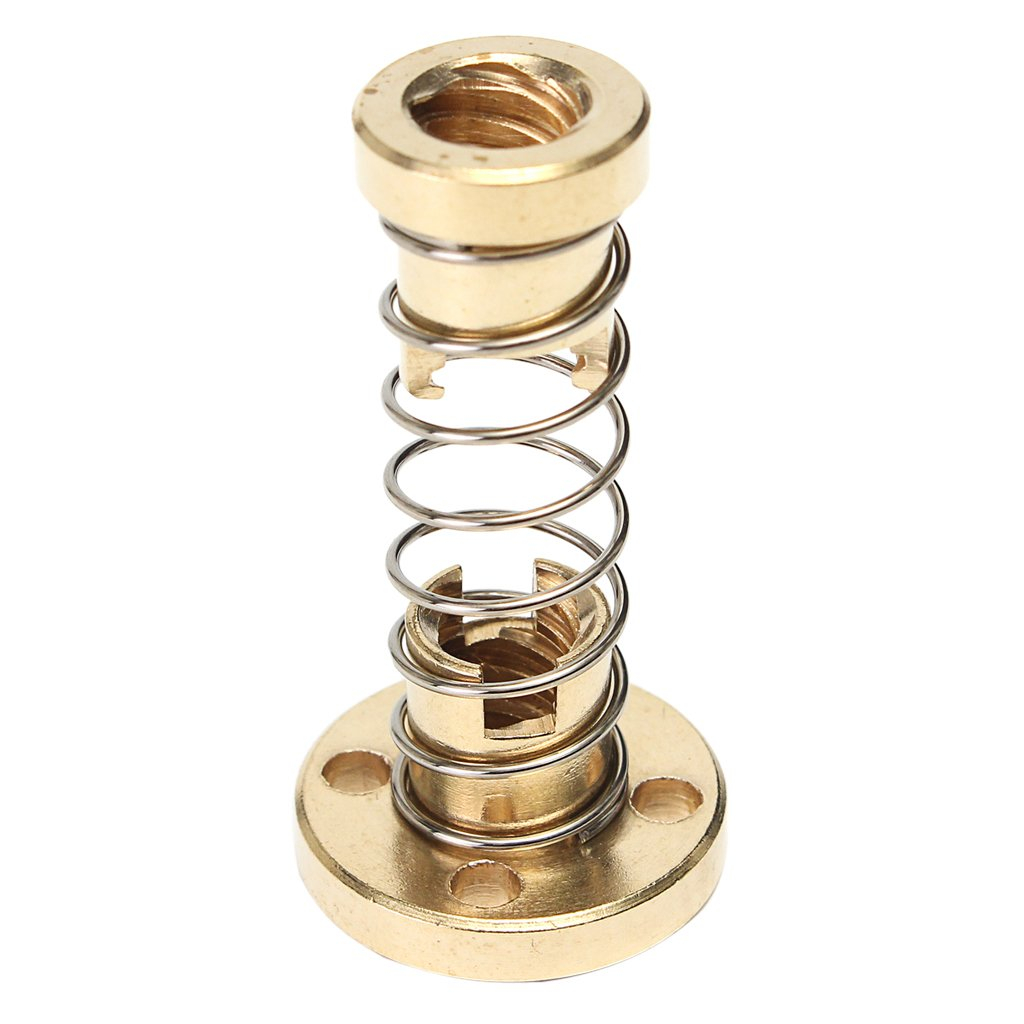

Ansamblul este format din doua componente filetate si un arc de pretensionare. Arcul preseaza componentele in sensuri opuse pe filetul surubului, contribuind la compensarea jocului mecanic si la reducerea efectului de backlash la schimbarea sensului de deplasare.

Modelul este destinat exclusiv suruburilor T8x8, cu diametru nominal de 8mm, pas de 2mm, patru inceputuri de filet si avans de 8mm la o rotatie completa.

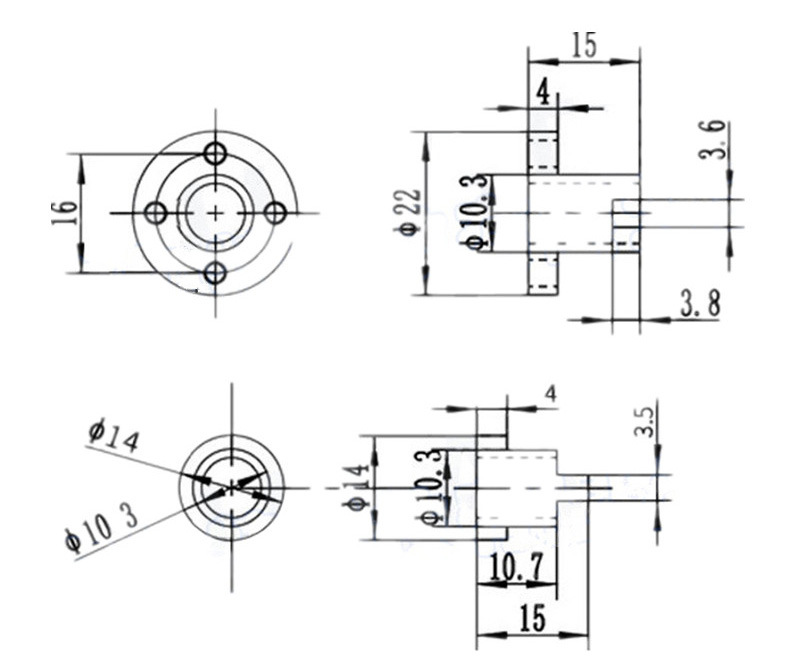

Specificatii tehnice:

• Tip produs: piulita anti-backlash cu arc
• Model compatibil: T8x8
• Diametru nominal surub: 8mm
• Pas filet: 2mm
• Avans: 8mm/rotatie
• Numar inceputuri filet: 4
• Tip ansamblu: doua componente filetate si arc de pretensionare
• Sistem de compensare: pretensionare cu arc
• Utilizare: reducerea jocului axial si a efectului de backlash

Compatibilitate:

• Suruburi trapezoidale T8x8
• Suruburi cu diametru de 8mm, pas 2mm si avans 8mm/rotatie
• Axe Z pentru imprimante 3D
• CNC-uri usoare si sisteme de miscare liniara

Piulita nu este compatibila cu suruburile T8x2 sau T8x4, chiar daca acestea au acelasi diametru nominal.

Instructiuni de montaj si utilizare:

• Verificati ca surubul utilizat este de tip T8x8 si realizeaza o deplasare liniara de 8mm la o rotatie completa.
• Montati cele doua componente filetate cu arcul intre ele, mentinand ansamblul pretensionat.
• Fixati piulita pe suportul mobil al axei folosind gaurile de prindere disponibile.
• Aliniati corect surubul, piulita si ghidajele liniare pentru a evita blocarea sau uzura neuniforma.
• Dupa montaj, rotiti manual surubul si verificati ca deplasarea este uniforma pe intreaga cursa.
• Daca inlocuiti o piulita cu alt avans, actualizati valoarea pasilor pe milimetru din configuratia imprimantei sau a controlerului CNC.
• Curatati periodic filetul si aplicati un lubrifiant adecvat sistemelor de miscare liniara.

Recomandari si precautii:

• Nu utilizati piulita pe un surub T8 cu alt avans.
• Nu strangeti excesiv elementele de fixare.
• Nu comprimati complet arcul, deoarece ansamblul trebuie sa isi pastreze capacitatea de compensare.
• O aliniere incorecta poate produce frecare ridicata, blocare sau uzura prematura.
