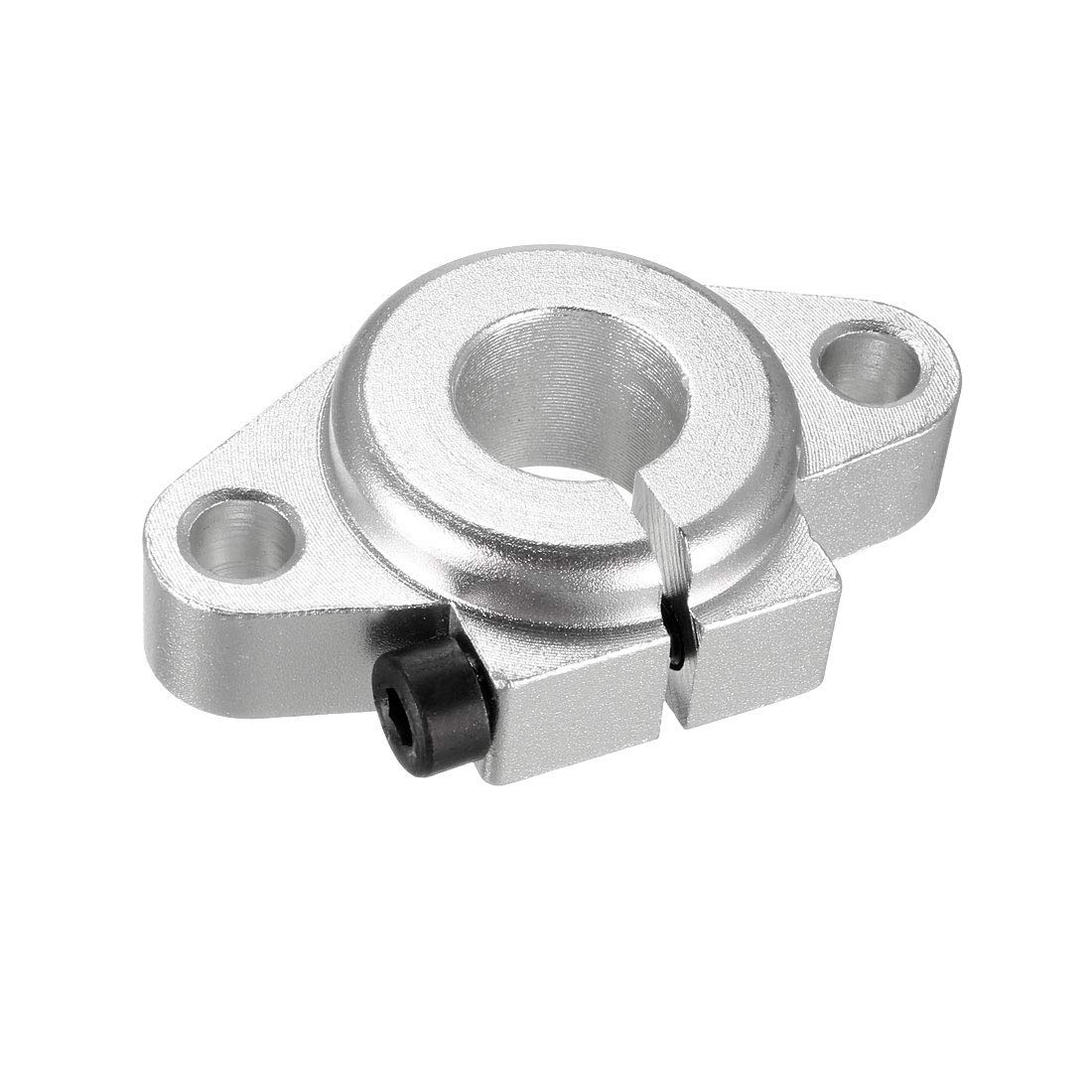

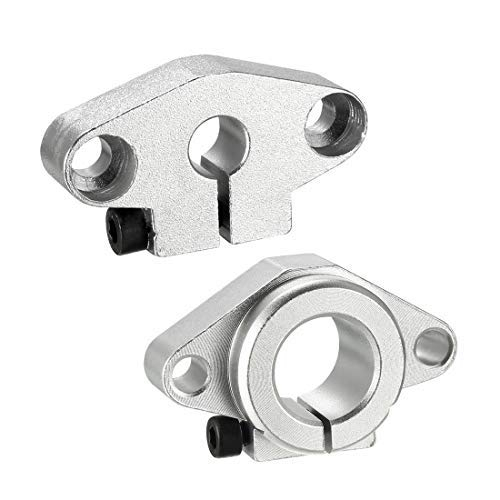

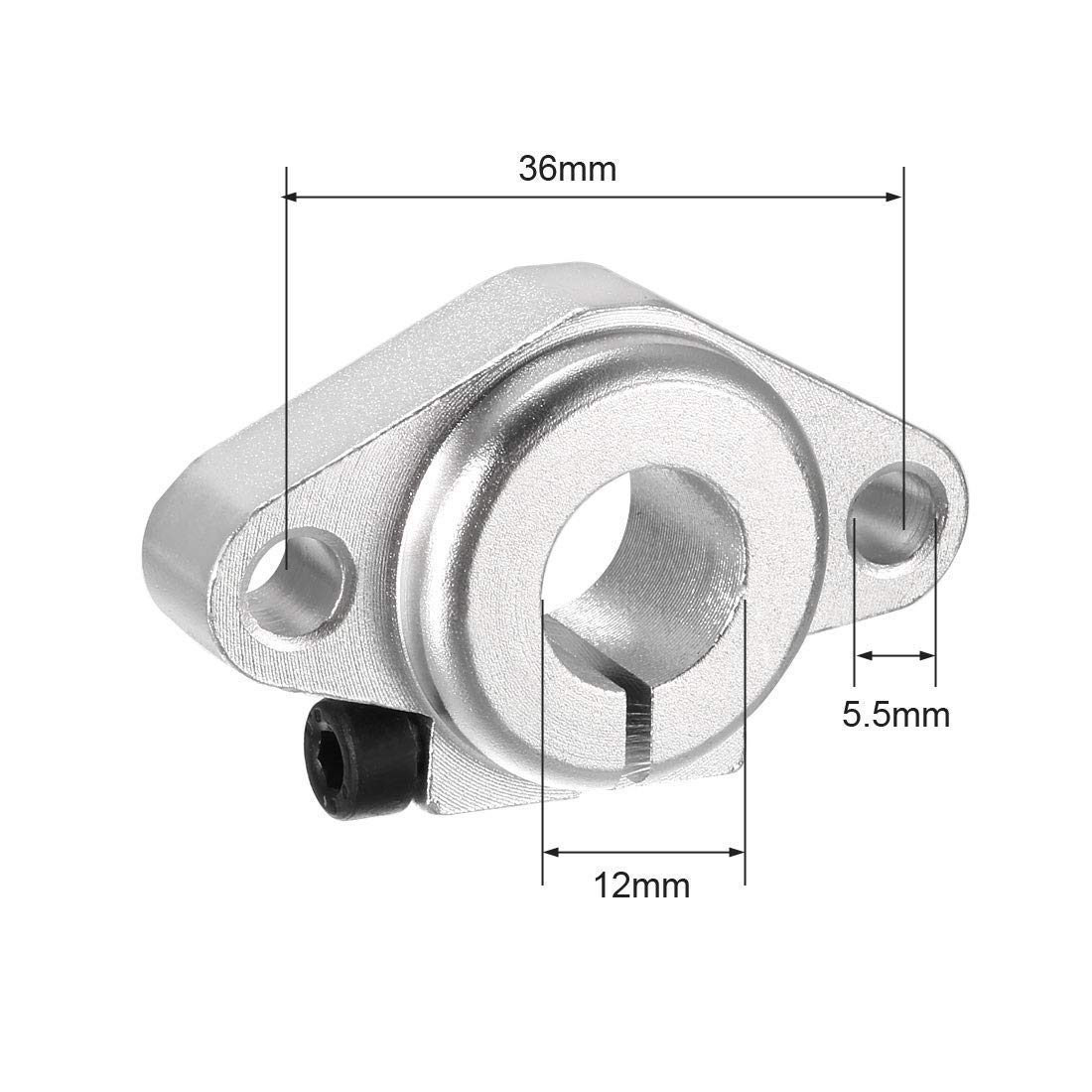

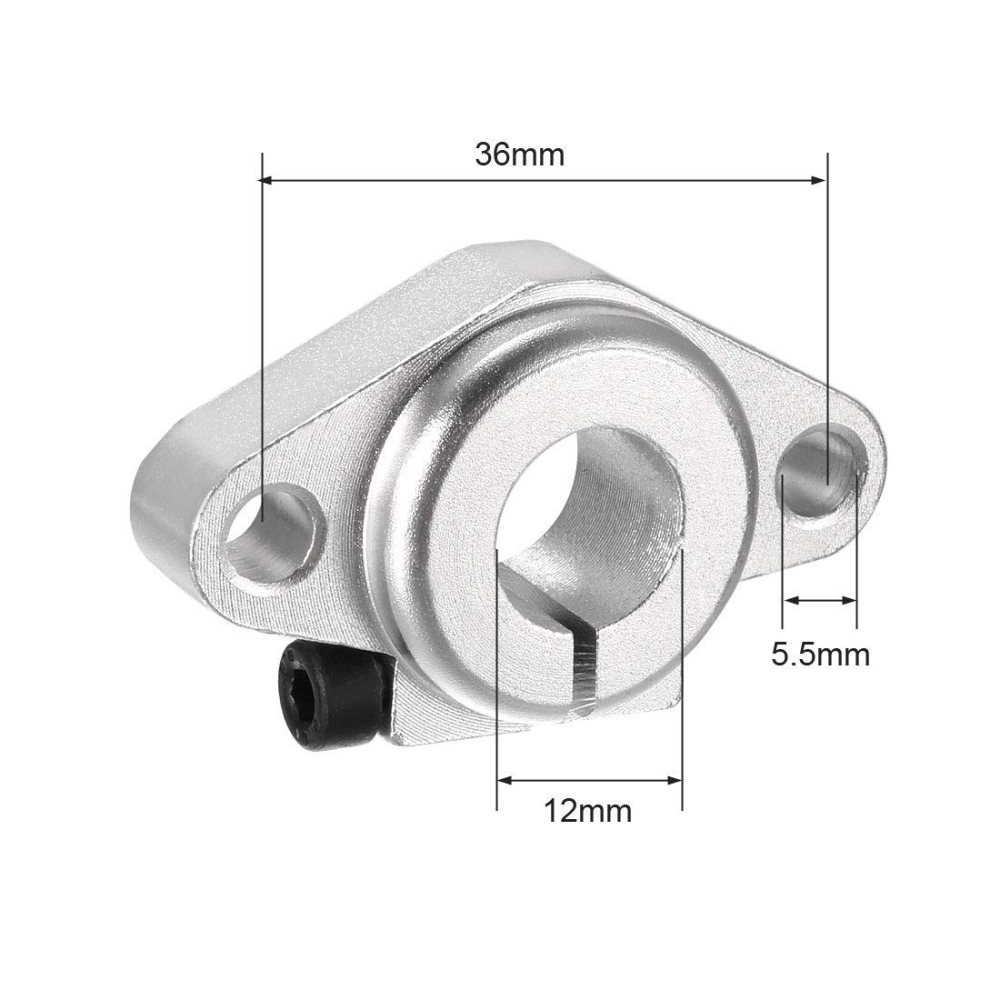

Suportul orizontal pentru axa liniara SHF12 este utilizat pentru fixarea unei axe cilindrice cu diametrul de 12mm pe cadrul unui sistem de ghidare liniara. Corpul cu flansa dispune de doua gauri pentru montaj, iar axa este blocata prin strangerea surubului superior.

Suportul poate fi utilizat la constructia sau repararea masinilor CNC, imprimantelor 3D, mecanismelor de pozitionare si echipamentelor de automatizare care folosesc axe liniare de 12mm.

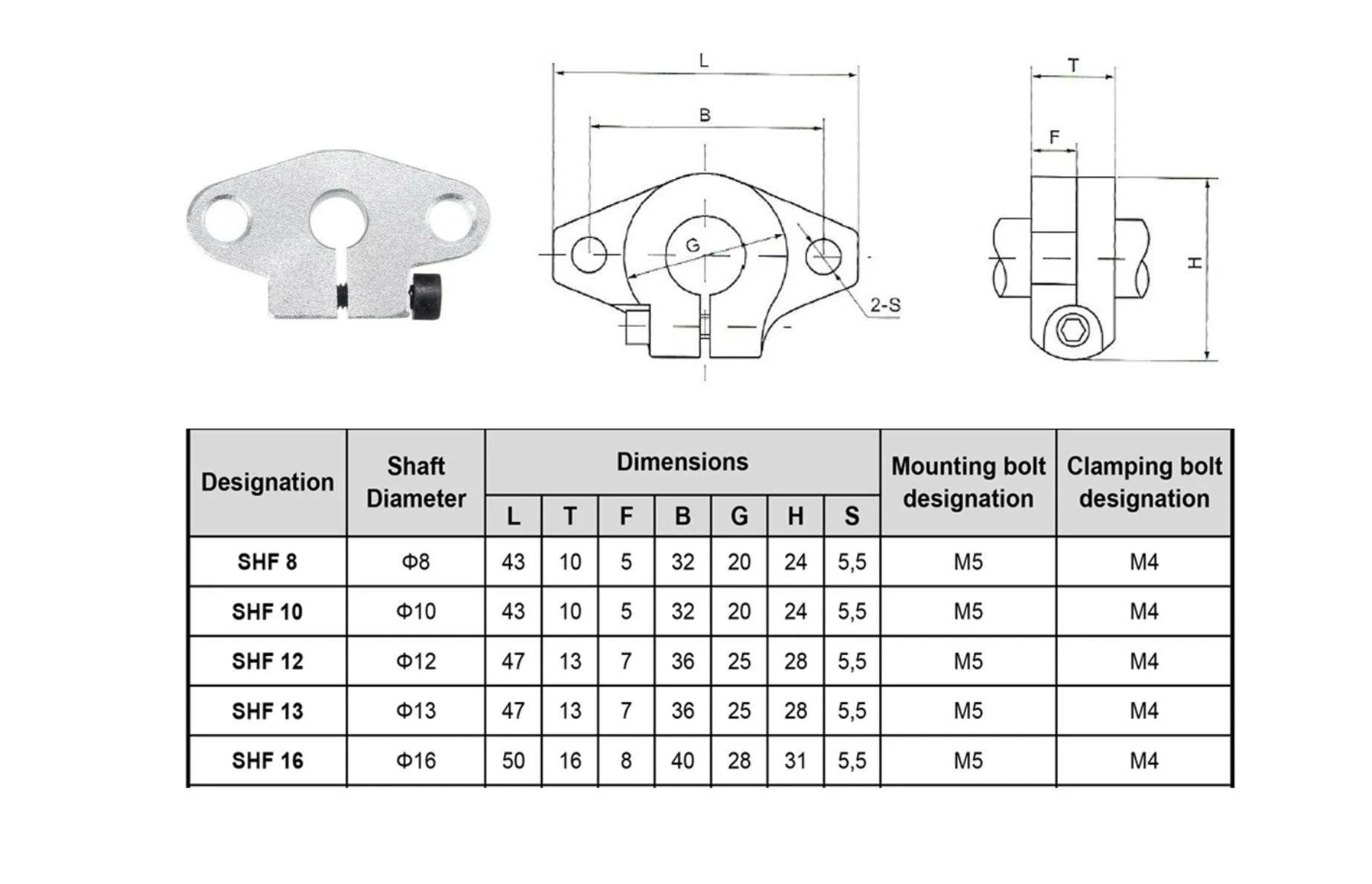

Specificatii tehnice:

• Tip produs: suport pentru axa liniara
• Model: SHF12
• Diametru axa compatibila: 12mm
• Tip suport: orizontal, cu flansa
• Tip prindere axa: prin strangere cu surub
• Tip montaj: cu doua puncte de fixare
• Material corp: aluminiu
• Culoare: argintiu

Compatibilitate:

• Axe liniare cilindrice cu diametrul de 12mm
• Masini CNC cu sisteme de ghidare pe axe liniare
• Imprimante 3D care utilizeaza axe de 12mm
• Mecanisme liniare si echipamente de automatizare compatibile dimensional

Instructiuni de montaj / utilizare:

• Introduceti axa liniara de 12mm in orificiul suportului.
• Pozitionati suportul pe cadrul echipamentului si fixati-l prin cele doua gauri ale flansei.
• Aliniati axa cu celelalte componente ale sistemului de ghidare.
• Strangeti surubul superior pentru blocarea axei.
• Verificati stabilitatea ansamblului inainte de utilizare.

Recomandari si precautii:

• Montati suportul pe o suprafata plana si rigida.
• Pentru sustinerea unei axe la ambele capete, utilizati doua suporturi compatibile si verificati alinierea acestora.
• Evitati strangerea excesiva a surubului de blocare, deoarece poate deteriora suportul sau poate afecta pozitionarea axei.
• Nu fortati introducerea unei axe cu diametrul mai mare de 12mm.
• Verificati periodic suruburile de fixare daca ansamblul este supus vibratiilor.

Continut pachet:

• 1 x suport orizontal pentru axa liniara SHF12
