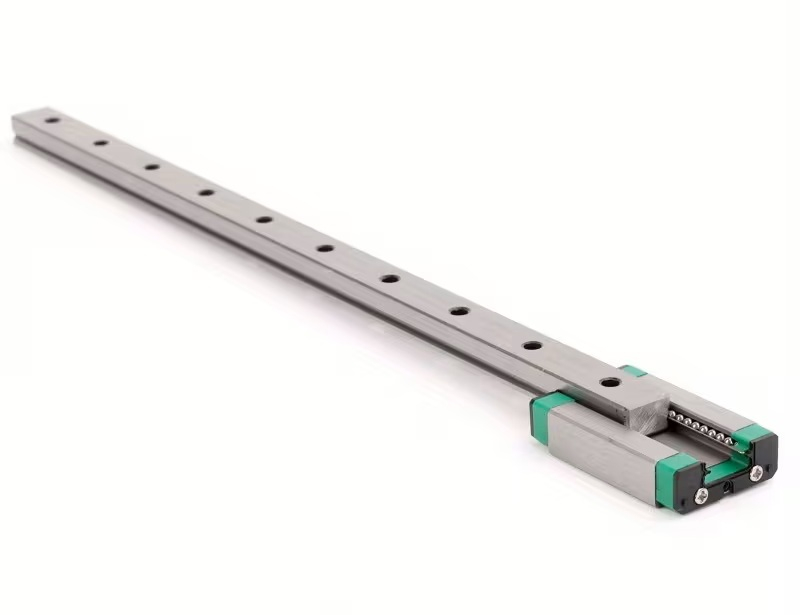

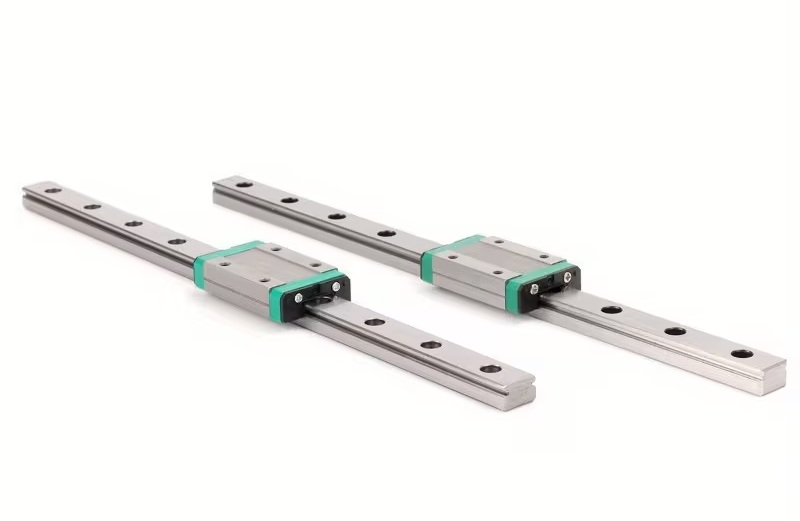

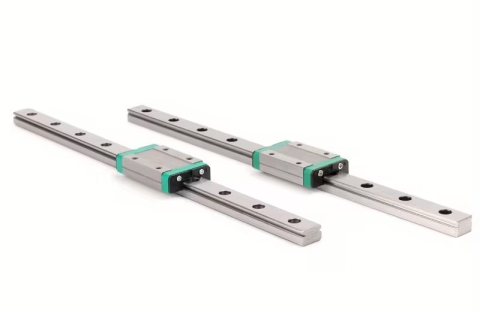

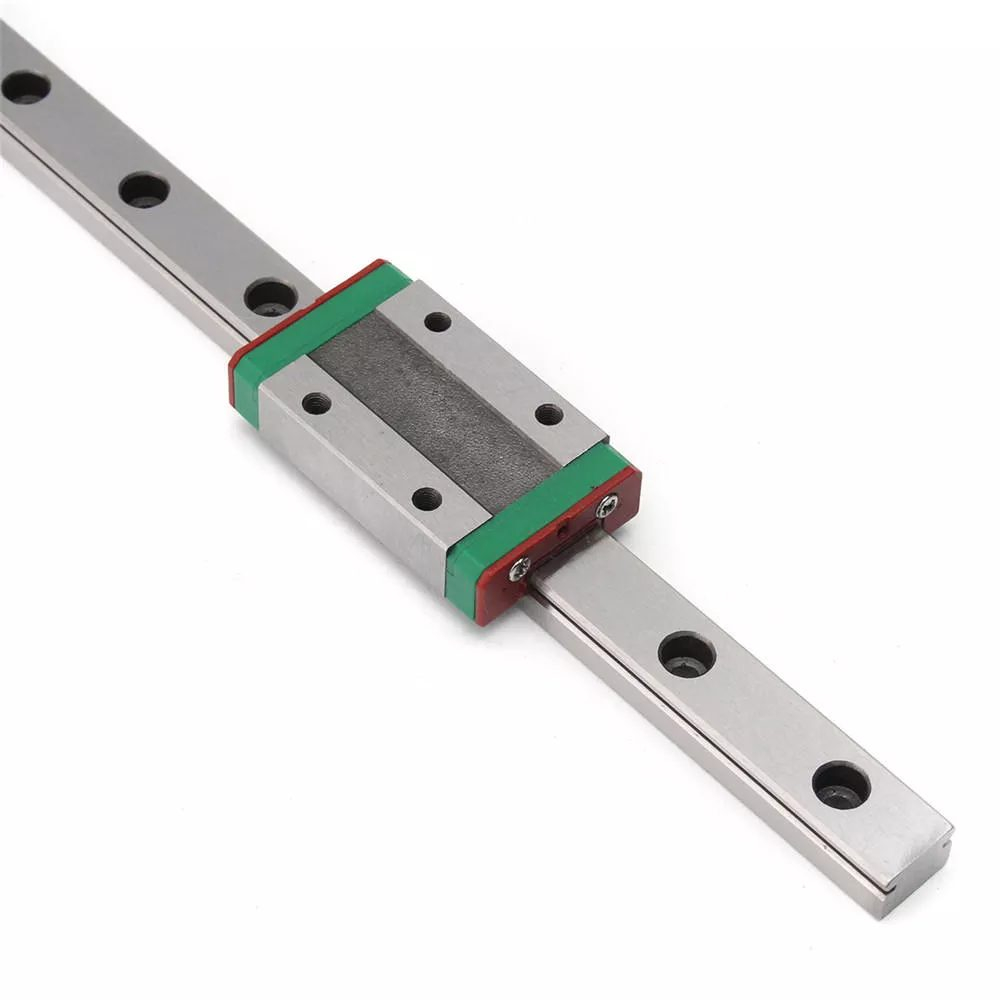

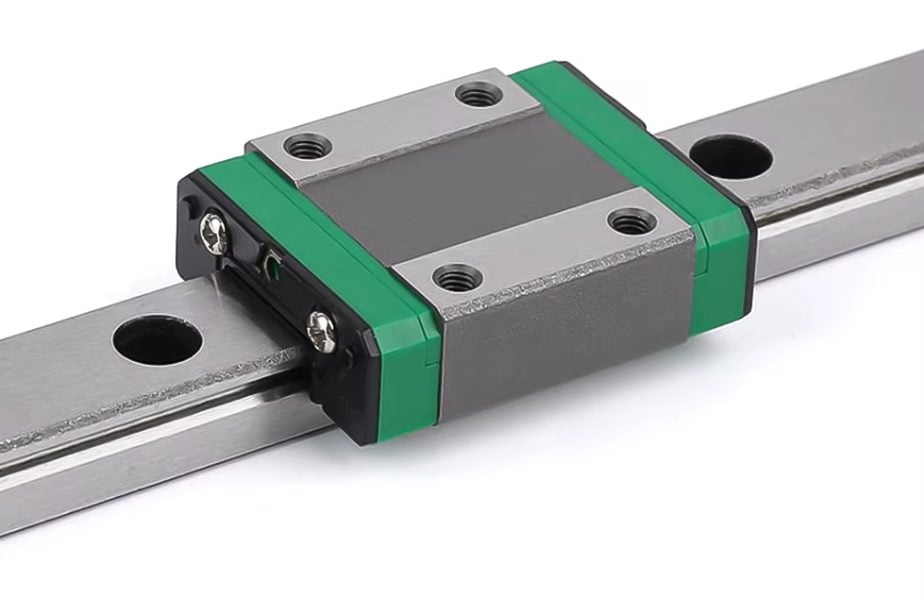

Ansamblul este format dintr-o sina de ghidare liniara MGN12R si o patina compacta MGN12C, utilizate pentru deplasarea controlata a componentelor mecanice pe o traiectorie liniara.

Formatul compact al patinei permite integrarea in axe de imprimante 3D, echipamente CNC compacte, dispozitive de pozitionare si proiecte de automatizare cu spatiu de montaj limitat.

Specificatii tehnice:

• Serie ghidaj: MGN12.
• Model sina: MGN12R.
• Model patina: MGN12C.

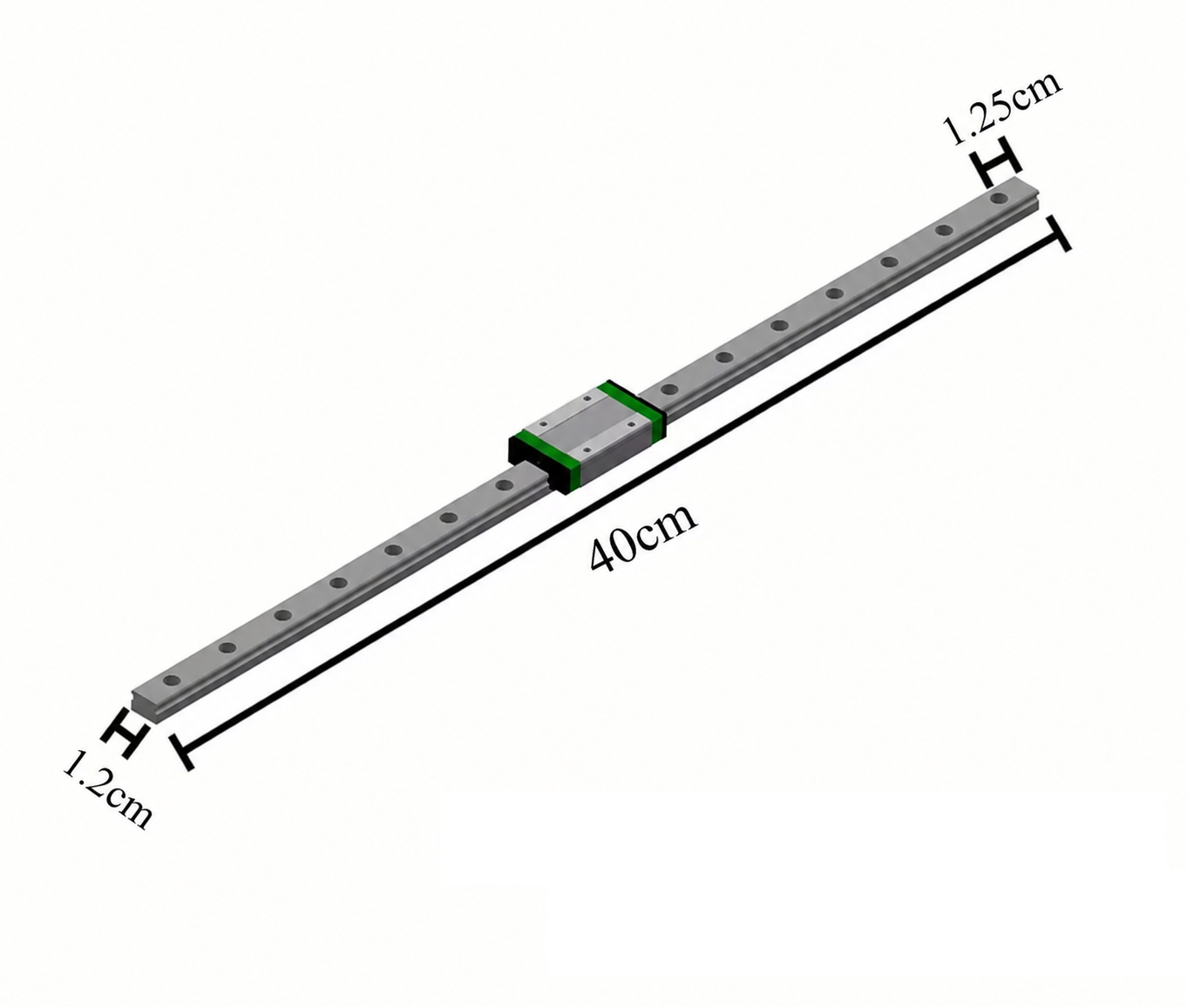

• Lungime sina: 400mm.
• Latime sina: 12mm.
• Inaltime sina: 8mm.

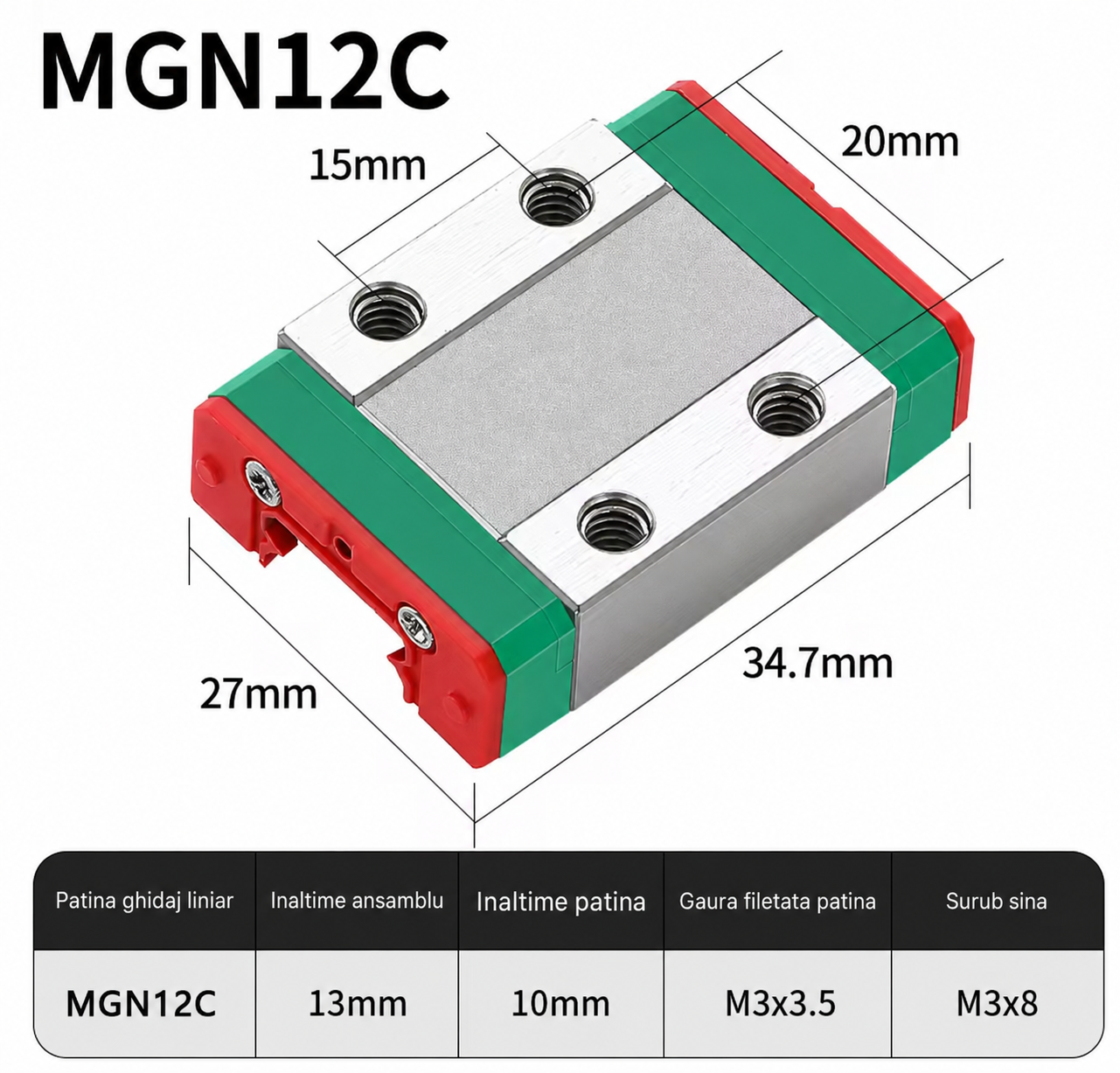

• Dimensiuni patina: 34.7x27x10mm.
• Inaltime ansamblu sina-patina: 13mm.
• Interax gauri de prindere patina: 15x20mm.
• Filet gauri patina: M3, adancime 3.5mm.
• Suruburi pentru fixarea sinei: M3x8mm.

Continut pachet:

• 1 x sina de ghidare liniara MGN12R, 400mm.
• 1 x patina MGN12C.

Instructiuni de montaj / utilizare:

• Montati sina pe o suprafata plana, rigida si corect aliniata.
• Fixati sina uniform cu suruburi M3x8mm, fara a tensiona sau deforma profilul.
• Asezati suportul negru de transport in contact direct cu unul dintre capetele sinei.
• Transferati patina direct de pe suport pe sina, fara sa separati componentele in timpul operatiunii.
• Fixati componenta mobila folosind suruburi M3 adaptate grosimii suportului si adancimii filetului de 3.5mm.
• Deplasati manual patina pe intreaga cursa si verificati functionarea fara blocaje sau rezistenta neuniforma.

Recomandari si precautii:

• Nu scoateti patina de pe sina fara suportul de transfer, deoarece bilele din interior se pot desprinde.
• Nu fortati patina daca aceasta intampina rezistenta.
• Protejati sina si patina impotriva prafului, spanului si altor impuritati.
• Montajul si verificarile functionale trebuie realizate de o persoana competenta.

Compatibilitate:

• Sisteme de ghidare liniara din seria MGN12.
• Suporturi proiectate pentru patina compacta MGN12C.
• Axe liniare care accepta o sina cu latimea de 12mm si lungimea de 400mm.
• Placi de montaj cu interaxul gaurilor de 15x20mm.
