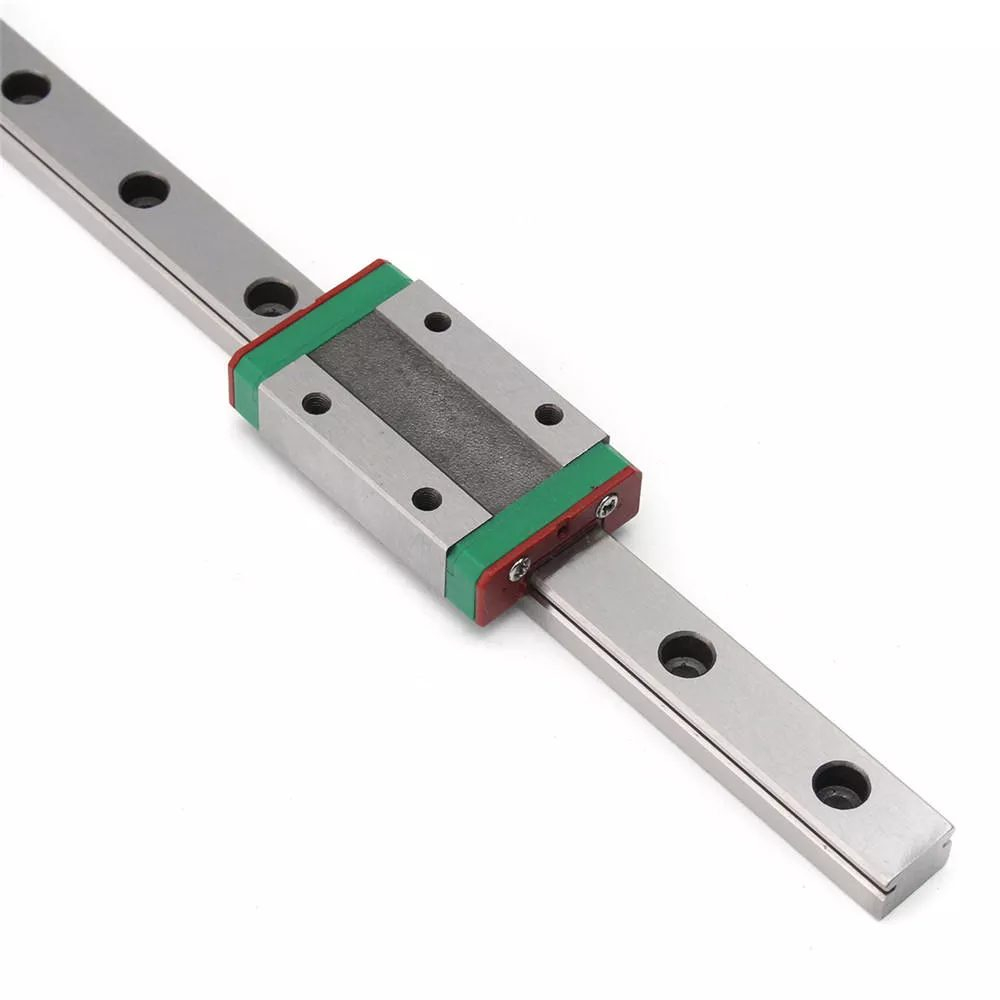

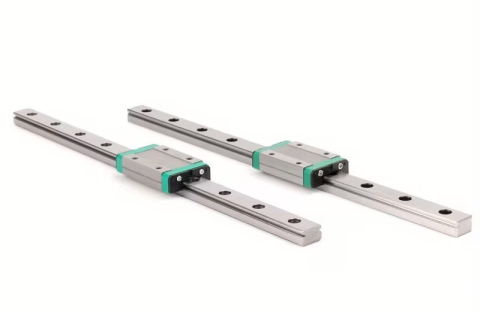

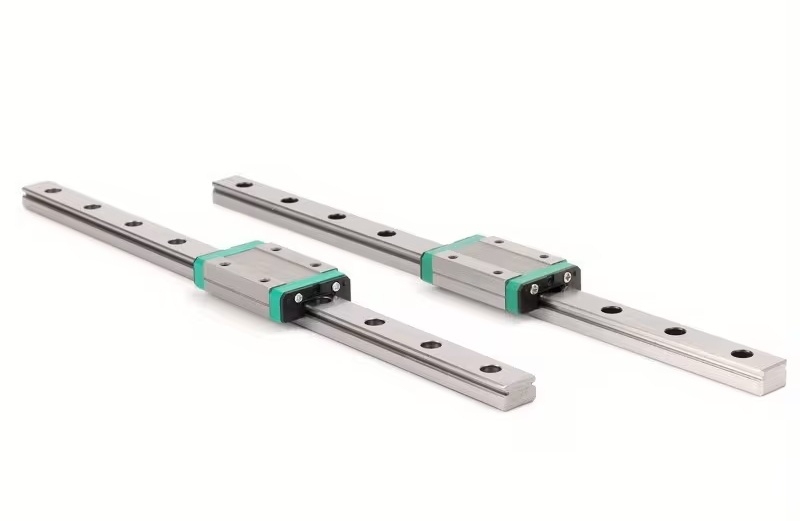

Sina de ghidare liniara MGN12R cu patina MGN12H este utilizata pentru sustinerea si deplasarea componentelor mobile pe o traiectorie liniara. Patina se deplaseaza de-a lungul sinei si permite fixarea unui carucior, suport sau alt element mecanic mobil.

Ansamblul poate fi utilizat pentru construirea sau repararea axelor liniare din imprimante 3D, echipamente CNC compacte, dispozitive de pozitionare si proiecte de automatizare.

Specificatii tehnice:

• Serie: MGN12.
• Model sina: MGN12R.

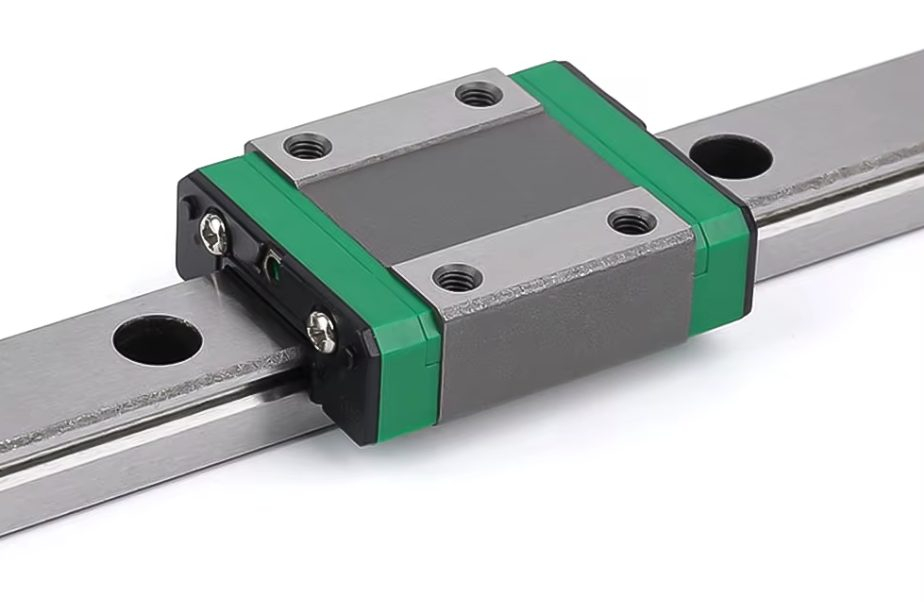

• Model patina: MGN12H.

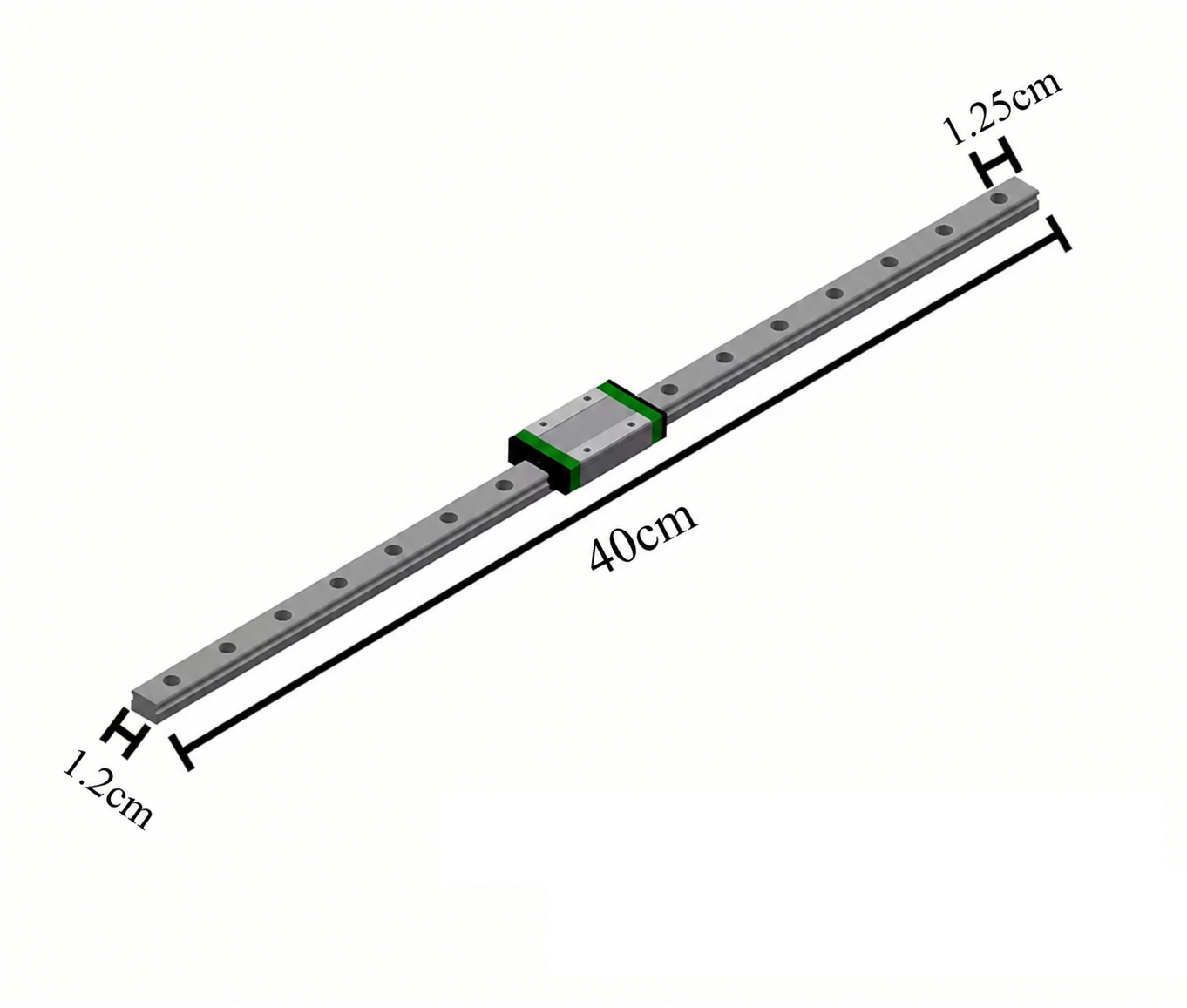

• Lungime sina: 400mm.
• Numar gauri sina: 15.
• Latime sina: 12mm.
• Inaltime sina: 8mm.

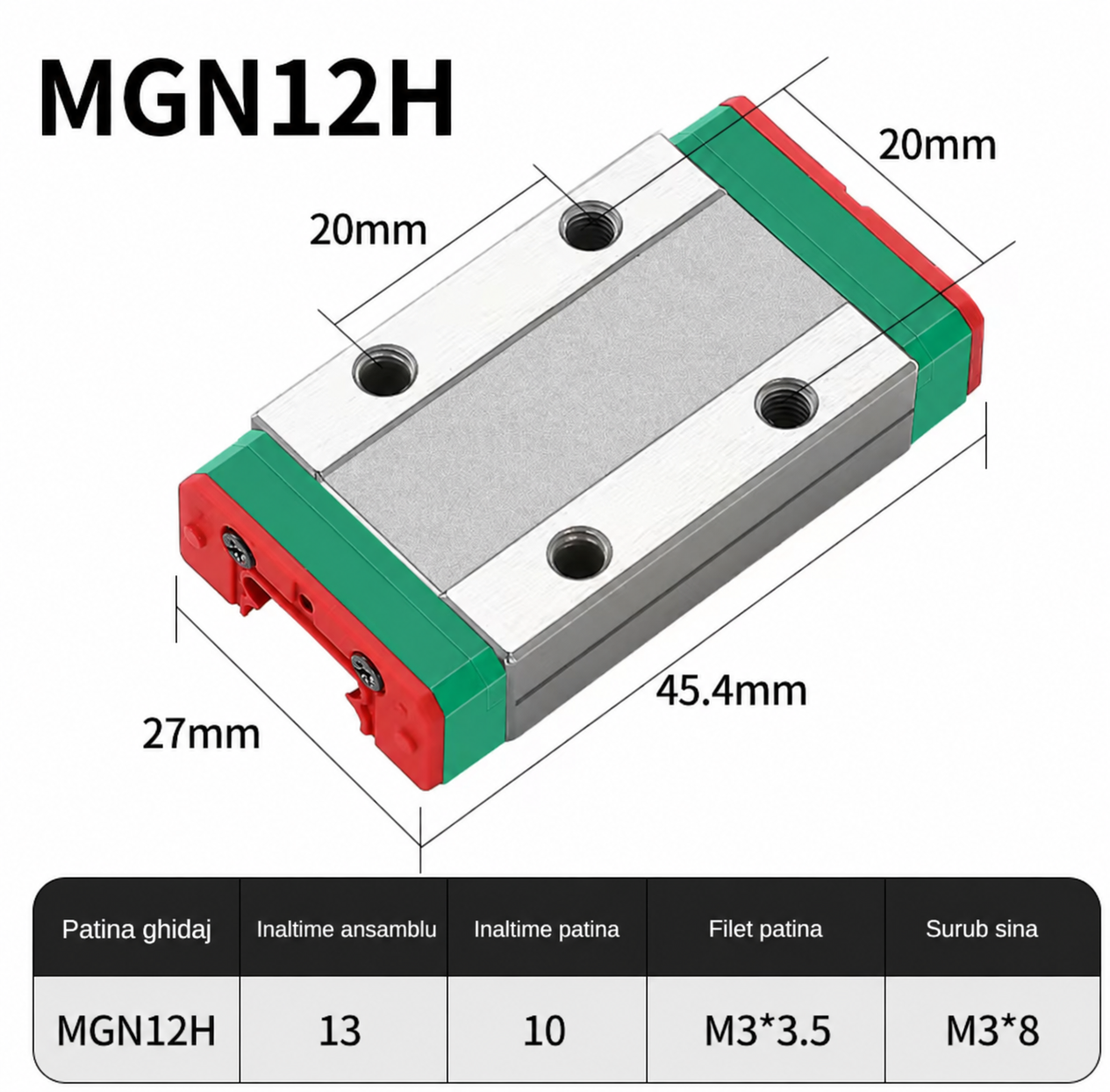

• Inaltime patina: 10mm.
• Inaltime ansamblu sina-patina: 13mm.

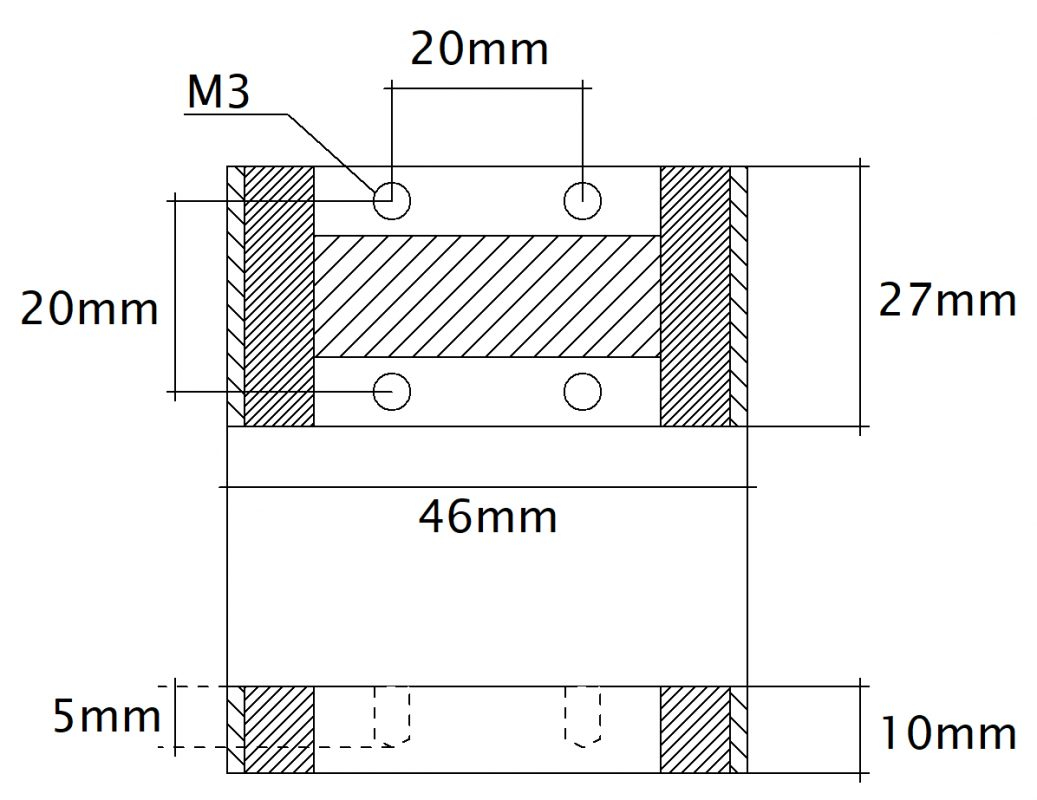

• Filet patina: M3.
• Adancime filet patina: 3.5mm.
• Suruburi pentru fixarea sinei: M3x8mm.

Continut pachet:

• 1 sina de ghidare liniara MGN12R, lungime 400mm.
• 1 patina MGN12H.

Instructiuni de montaj:

• Curatati suprafata de montaj si verificati ca aceasta sa fie plana si rigida.
• Pozitionati si aliniati sina pe directia de deplasare a ansamblului.
• Fixati progresiv sina folosind suruburi M3x8mm, fara a o tensiona sau deforma.
• Montati componenta mobila pe patina prin gaurile filetate M3.
• Alegeti lungimea suruburilor patinei astfel incat acestea sa nu depaseasca adancimea filetului de 3.5mm.
• Verificati manual deplasarea patinei pe intreaga lungime a sinei inaintea punerii in functiune.

Utilizare:

Patina trebuie sa se deplaseze pe intreaga cursa fara blocaje sau variatii bruste de rezistenta. Alinierea sinei se verifica din nou daca apar zone in care deplasarea devine dificila dupa strangerea suruburilor.

Recomandari si precautii:

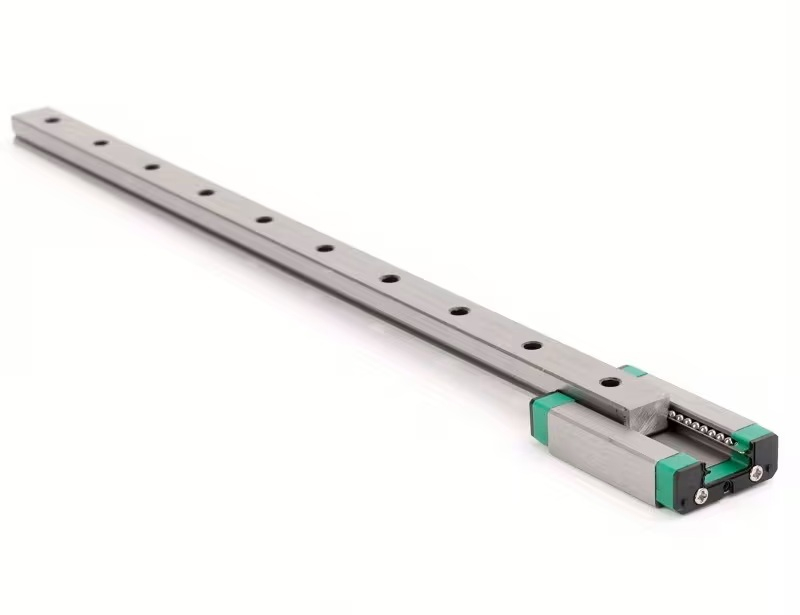

• Nu scoateti patina de pe sina, deoarece bilele din interior se pot deplasa sau pierde.
• Nu loviti sina si nu fortati patina in cazul unui blocaj.
• Protejati calea de rulare impotriva prafului, spanului si particulelor abrazive.
• Nu introduceti in patina suruburi care depasesc adancimea disponibila a filetului.
• Nu utilizati ansamblul la sarcini sau viteze care nu au fost confirmate pentru aplicatia respectiva.
• Montajul si alinierea se realizeaza de o persoana cu experienta in asamblarea sistemelor mecanice liniare.

Compatibilitate:

• Sisteme de ghidare liniara din seria MGN12.
• Imprimante 3D si echipamente CNC care utilizeaza sine cu latimea de 12mm.
• Carucioare si suporturi compatibile cu patina MGN12H si prinderi filetate M3.
• Mecanisme liniare cu o cursa maxima determinata de sina de 400mm.
