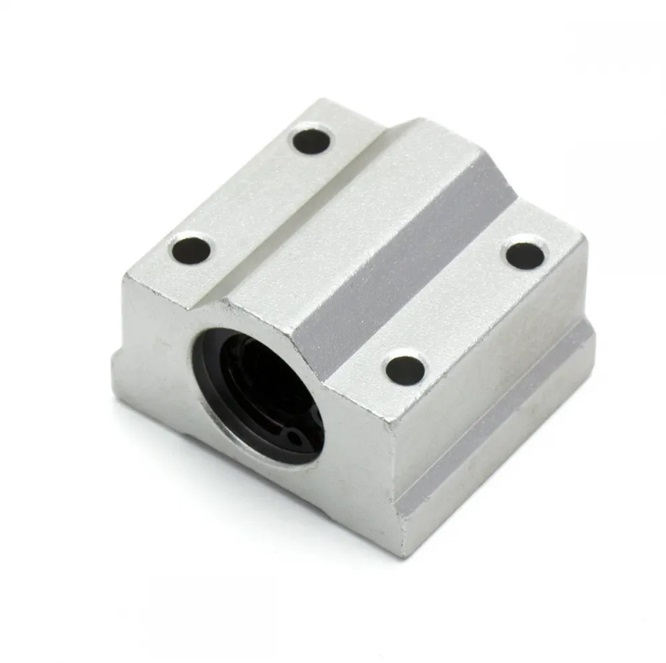

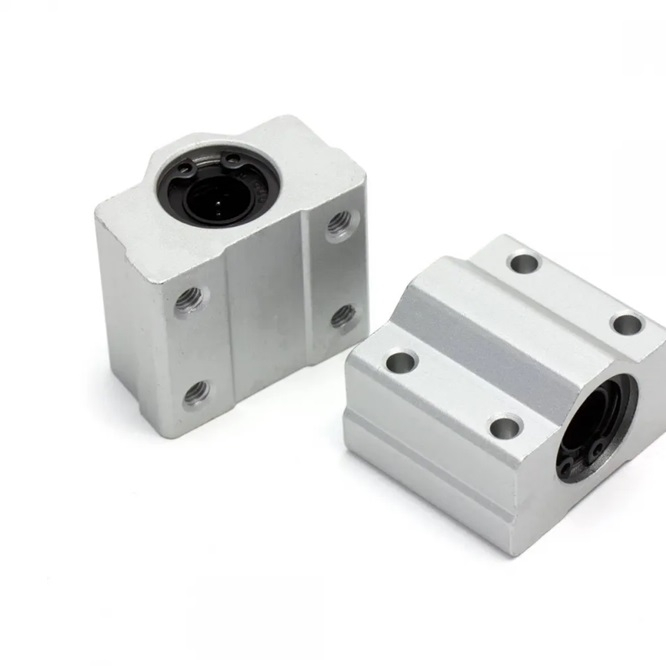

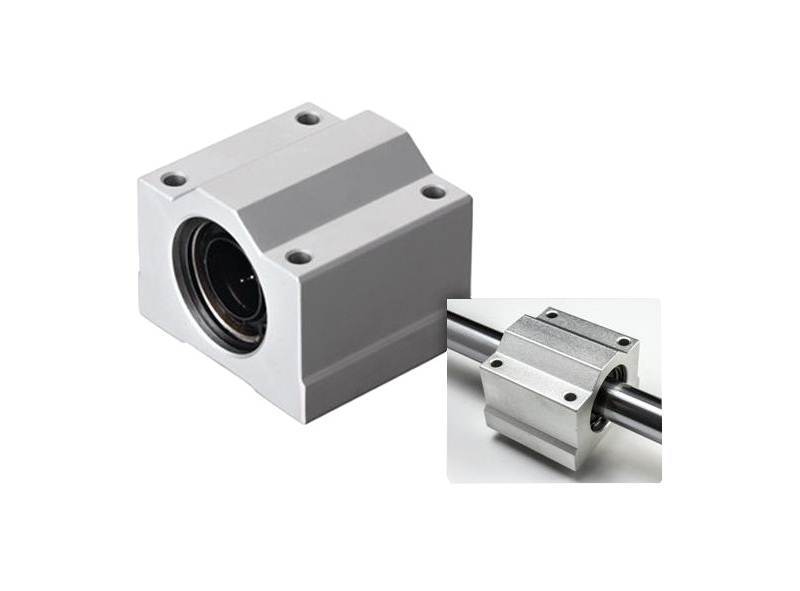

Rulmentul liniar cu suport SC8UU este utilizat pentru ghidarea si deplasarea componentelor mobile pe axe cilindrice cu diametrul de 8mm. Ansamblul este format dintr-un rulment liniar LM8UU montat intr-un corp din aluminiu, care permite fixarea pe o placa, masa sau alta componenta mobila.

Rulmentul integrat permite culisarea pe axa cu frecare redusa, iar suportul faciliteaza montarea in imprimante 3D, masini CNC, sisteme de pozitionare, mese liniare si alte mecanisme automatizate.

Specificatii tehnice:

• Tip produs: rulment liniar cu suport
• Model: SC8UU
• Constructie: inchisa, cu rulment integrat
• Rulment integrat: LM8UU
• Diametru interior: 8mm
• Diametru axa compatibila: 8mm
• Diametru exterior rulment integrat: 17mm

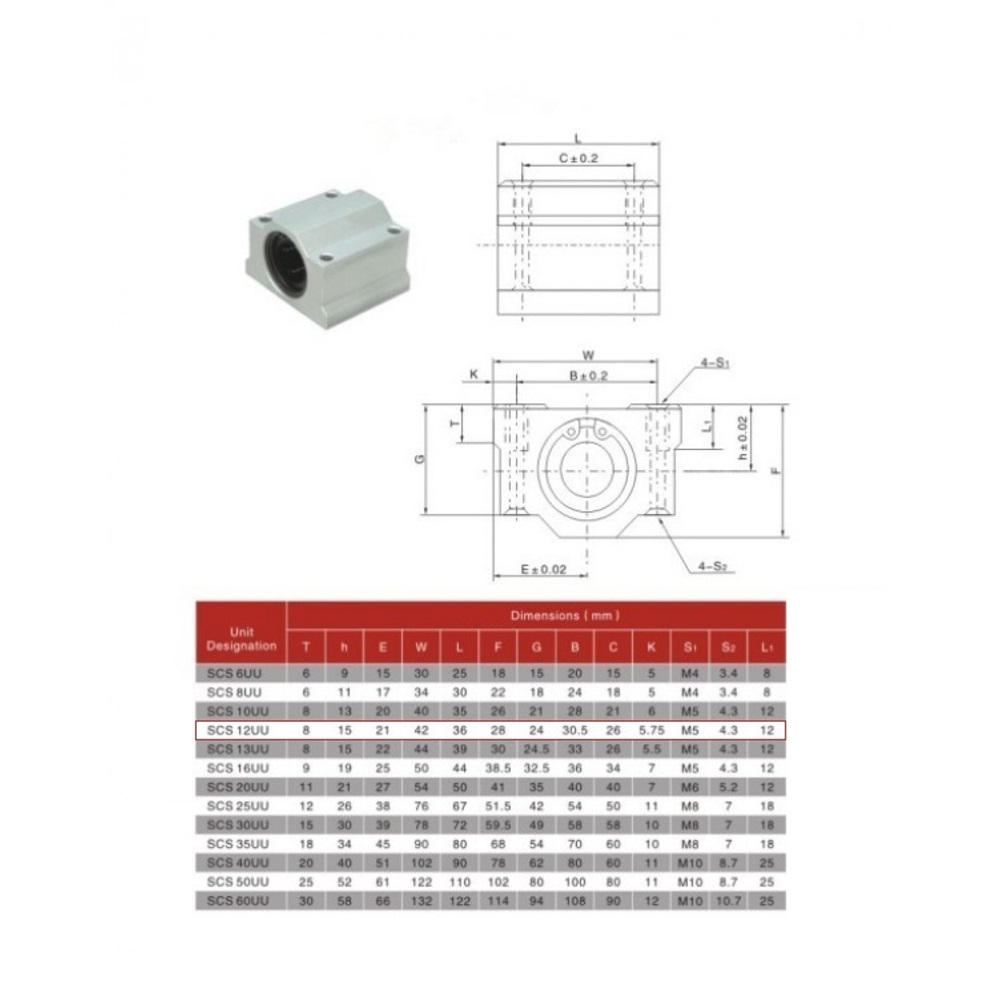

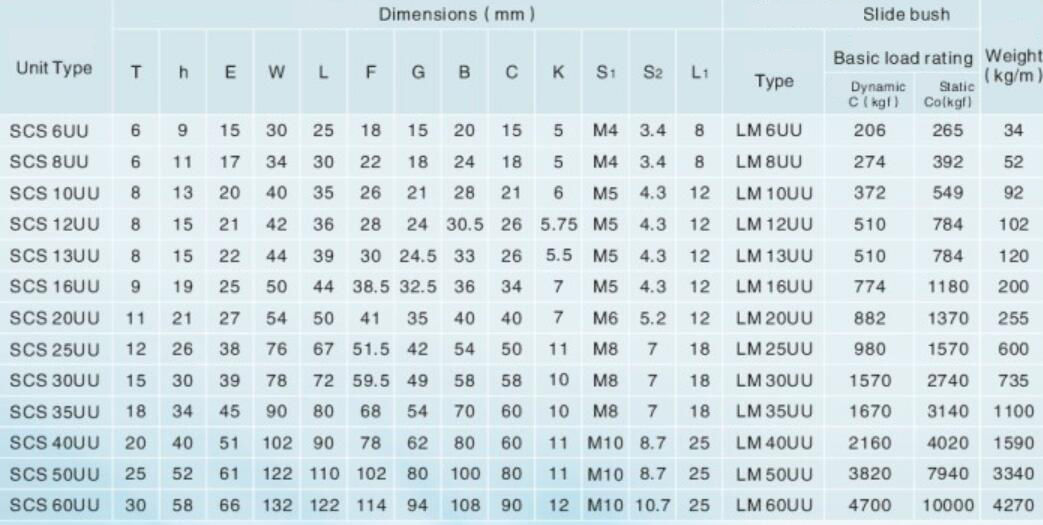

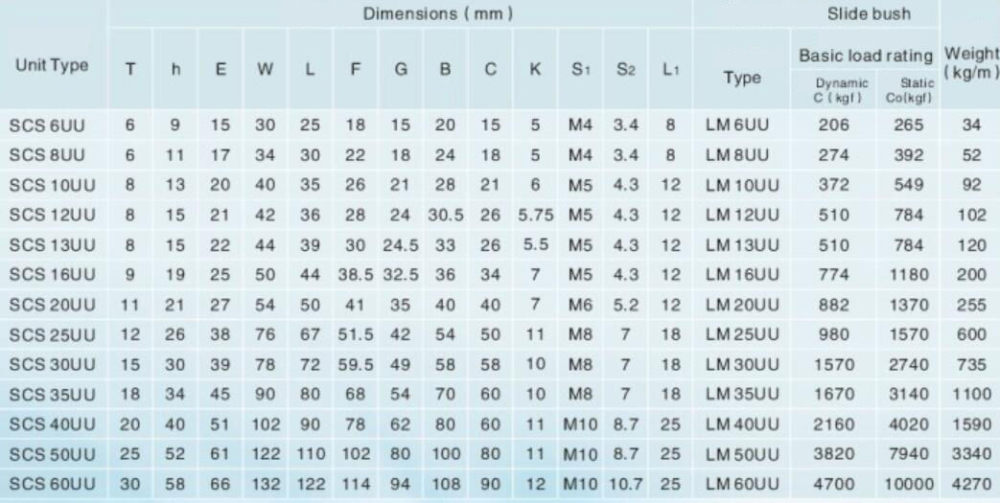

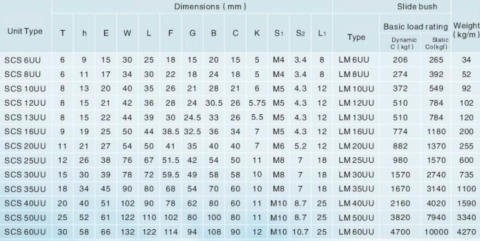

• Dimensiuni corp: 34x30x22mm
• Ordine dimensiuni corp: latime x lungime x inaltime
• Distanta intre axele gaurilor de montaj: 24x18mm
• Gauri de montaj: 4 filete M4
• Adancime filet: 8mm
• Diametru gauri de acces: 3.4mm
• Material rulment: otel pentru rulmenti
• Material suport: aluminiu
• Culoare: argintiu
• Protectie: stergatoare la ambele capete, tip UU

Compatibilitate:

• Axe cilindrice cu diametrul de 8mm
• Ansambluri proiectate pentru rulmenti liniari tip SC8UU
• Sisteme cu spatiu de montaj compatibil cu un corp de 34x30x22mm
• Montaje cu distanta dintre axele gaurilor de 24x18mm
• Sisteme care utilizeaza rulmenti liniari LM8UU montati in suport

Instructiuni de montaj / utilizare:

• Verificati diametrul axei si dimensiunile de montaj inainte de instalare.
• Curatati axa si interiorul rulmentului inainte de asamblare.
• Introduceti rulmentul pe axa drept, fara lovituri sau fortare.
• Fixati suportul pe componenta mobila folosind cele patru filete M4.
• Aliniati rulmentul cu axa inainte de strangerea finala a suruburilor.
• Deplasati manual ansamblul pe intreaga cursa si verificati daca miscarea se realizeaza liber.

Recomandari si precautii:

• Utilizati o axa neteda, dreapta si curata.
• In sistemele cu doua axe paralele, verificati paralelismul acestora pentru a evita blocarea mecanismului.
• Nu loviti rulmentul si nu fortati deplasarea daca acesta nu culiseaza liber.
• Evitati patrunderea prafului, spanului sau altor impuritati.
• Aplicati periodic un lubrifiant compatibil cu rulmentii liniari.
• Verificati periodic strangerea suruburilor de montaj.
• Inlocuiti rulmentul daca apar joc excesiv, blocaje sau zgomote neobisnuite.

Continut pachet:

• 1 x rulment liniar cu suport SC8UU
