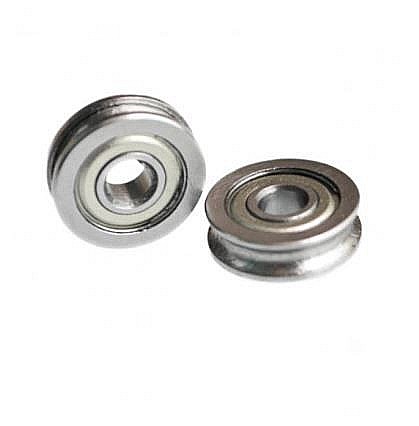

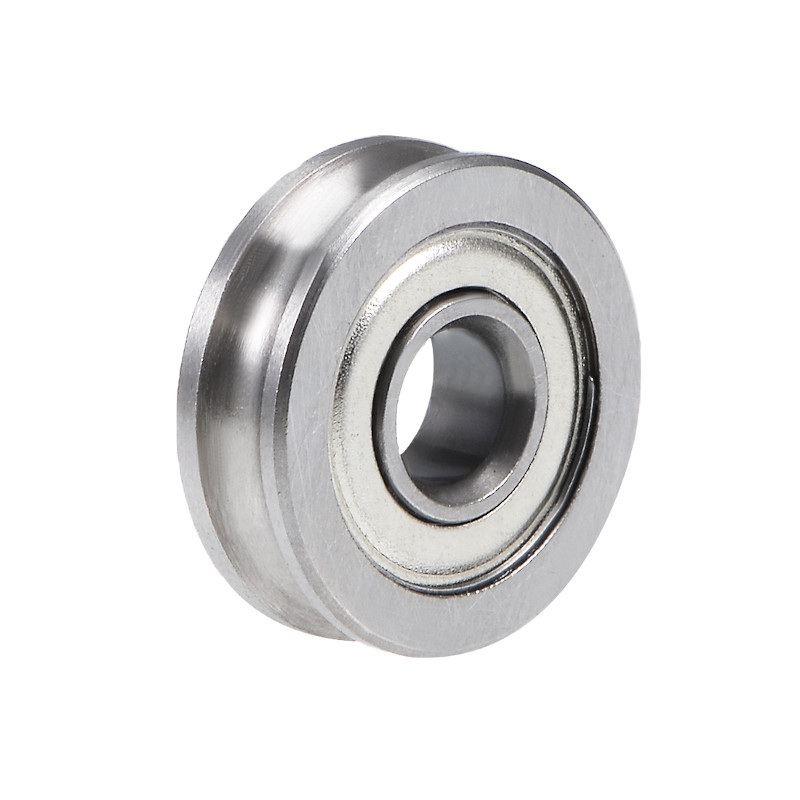

Rulmentul cu ghidaj U U604ZZ este un rulment miniatural cu canal exterior in forma de U, utilizat ca rola in mecanisme de ghidare si deplasare. Canalul ajuta la mentinerea unui element cu profil rotund compatibil pe zona de rulare, reducand riscul deplasarii laterale in timpul functionarii.

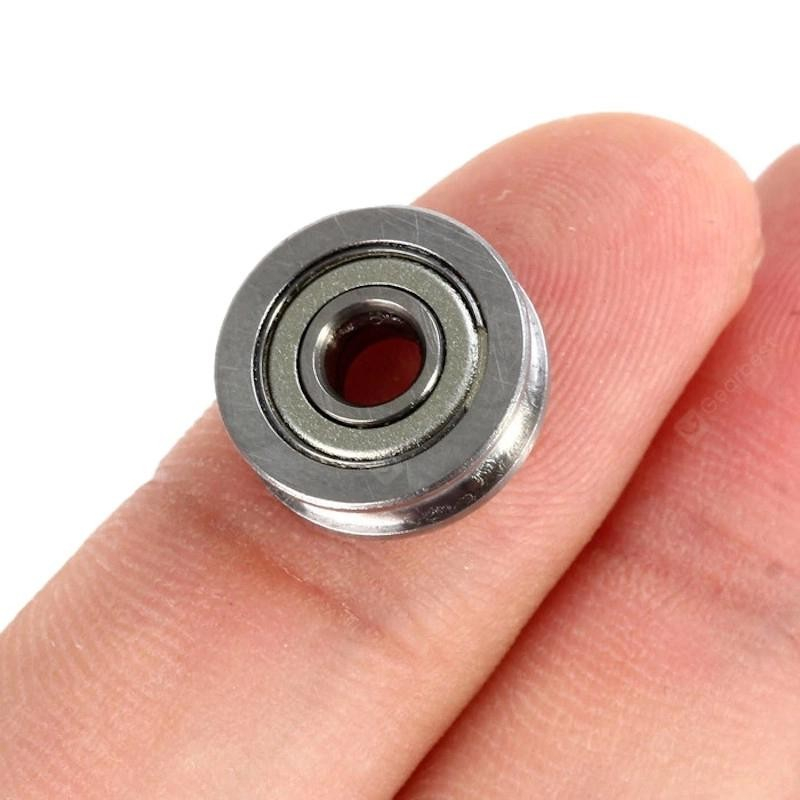

Diametrul interior de 4mm permite montarea pe un ax sau surub compatibil, iar dimensiunile compacte il fac potrivit pentru imprimante 3D, mecanisme de pozitionare, role de ghidare si alte ansambluri mecanice de dimensiuni reduse. Protectiile metalice ZZ ajuta la limitarea patrunderii prafului si impuritatilor in interiorul rulmentului.

Specificatii tehnice:

• Tip produs: rulment cu ghidaj U
• Model: U604ZZ
• Tip constructiv: rulment miniatural cu bile
• Diametru interior: 4mm
• Diametru exterior maxim: 13mm
• Latime: 4mm

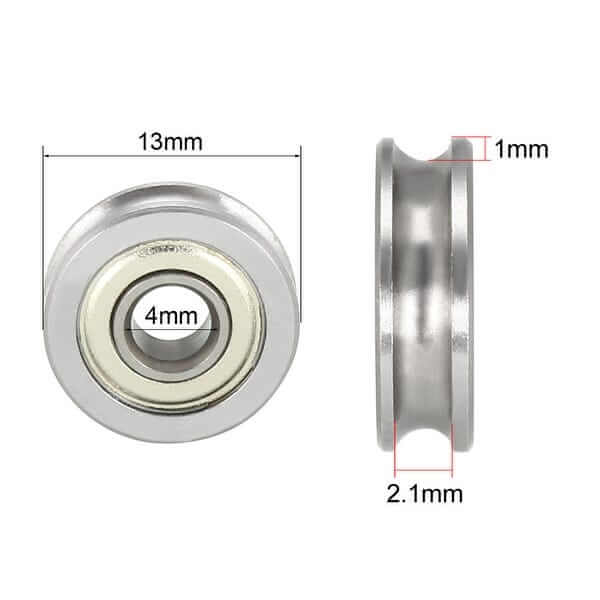

• Dimensiuni d x D x B: 4x13x4mm
• Profil exterior: canal in forma de U
• Protectie: capace metalice pe ambele parti
• Cod protectie: ZZ

Compatibilitate:

• Axe si suruburi de montaj cu diametrul de 4mm
• Ansambluri proiectate pentru rulmenti tip U604ZZ
• Mecanisme cu spatiu disponibil pentru un rulment de 13mm diametru exterior si 4mm latime
• Elemente de ghidare cu profil compatibil cu forma si dimensiunile canalului U

Instructiuni de montaj / utilizare:

• Verificati diametrul axului si profilul elementului de ghidare inainte de montaj.
• Curatati axul si suprafata de rulare.
• Introduceti rulmentul pe un ax sau surub cu diametrul de 4mm.
• Fixati rulmentul prin inelul interior, fara a presa sau bloca inelul exterior.
• Utilizati distantiere sau saibe daca sunt necesare pentru rotirea libera a rulmentului.
• Aliniati canalul U cu elementul de ghidare.
• Rotiti manual rulmentul si verificati daca se deplaseaza liber, fara blocaje sau frecare laterala.

Recomandari si precautii:

• Verificati compatibilitatea dintre forma canalului U si profilul elementului pe care va rula.
• Nu presupuneti compatibilitatea numai pe baza diametrului exterior al rulmentului.
• Nu strangeti sistemul de montaj direct pe inelul exterior.
• Evitati dezalinierea si incarcarea laterala excesiva.
• Nu loviti rulmentul si nu il fortati pe un ax supradimensionat.
• Pastrati zona de rulare curata si ferita de span sau impuritati.
• Inlocuiti rulmentul daca apar joc excesiv, blocaje sau zgomote neobisnuite.

Continut pachet:

• 1 x rulment cu ghidaj U U604ZZ
