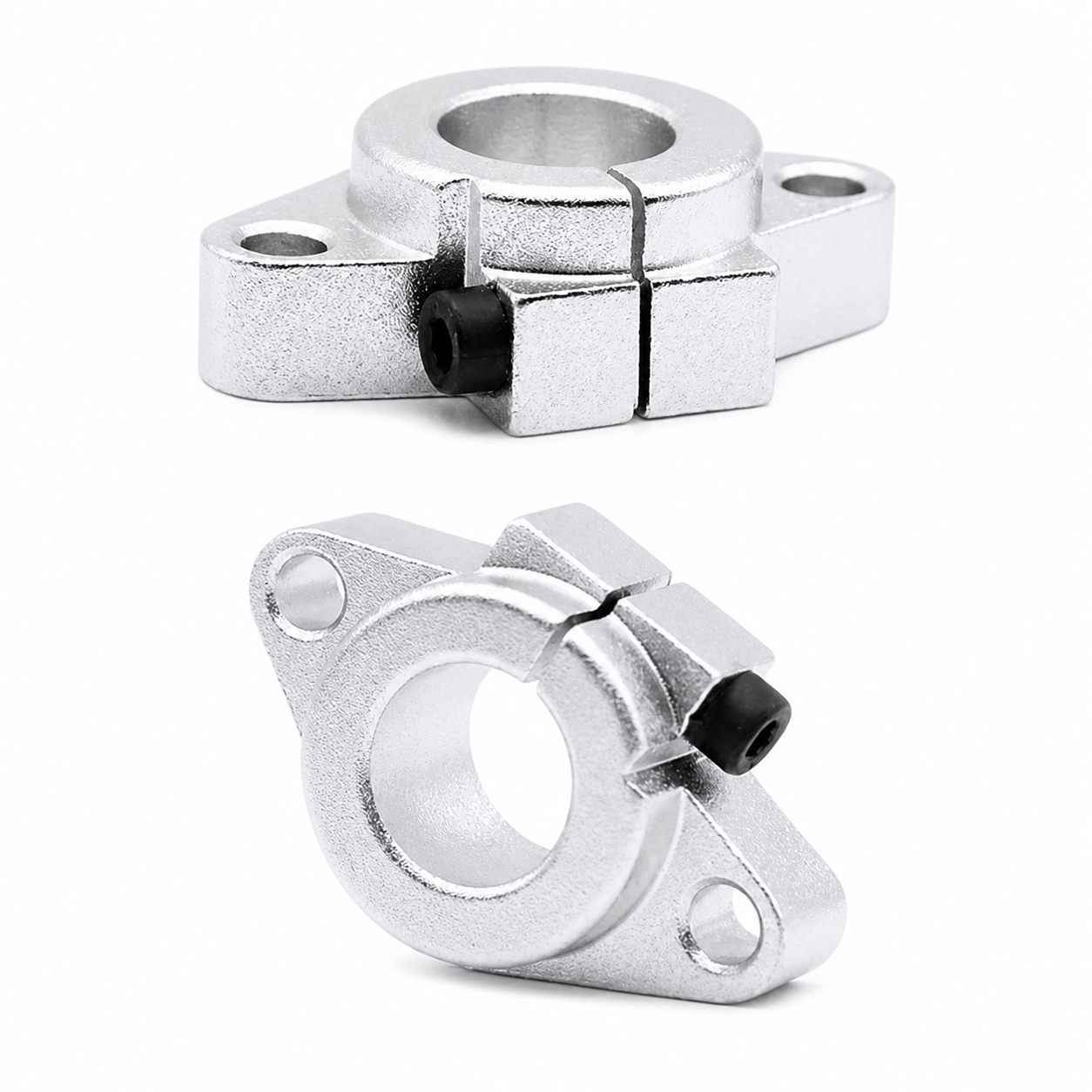

Suportul orizontal pentru axa liniara SHF8 este utilizat pentru fixarea unei axe cilindrice cu diametrul de 8mm pe cadrul unui sistem de ghidare liniara. Corpul cu flansa dispune de doua gauri pentru montaj, iar axa este blocata prin strangerea surubului superior.

Suportul poate fi utilizat la constructia sau repararea masinilor CNC, imprimantelor 3D, mecanismelor de pozitionare si altor echipamente care folosesc axe liniare de 8mm.

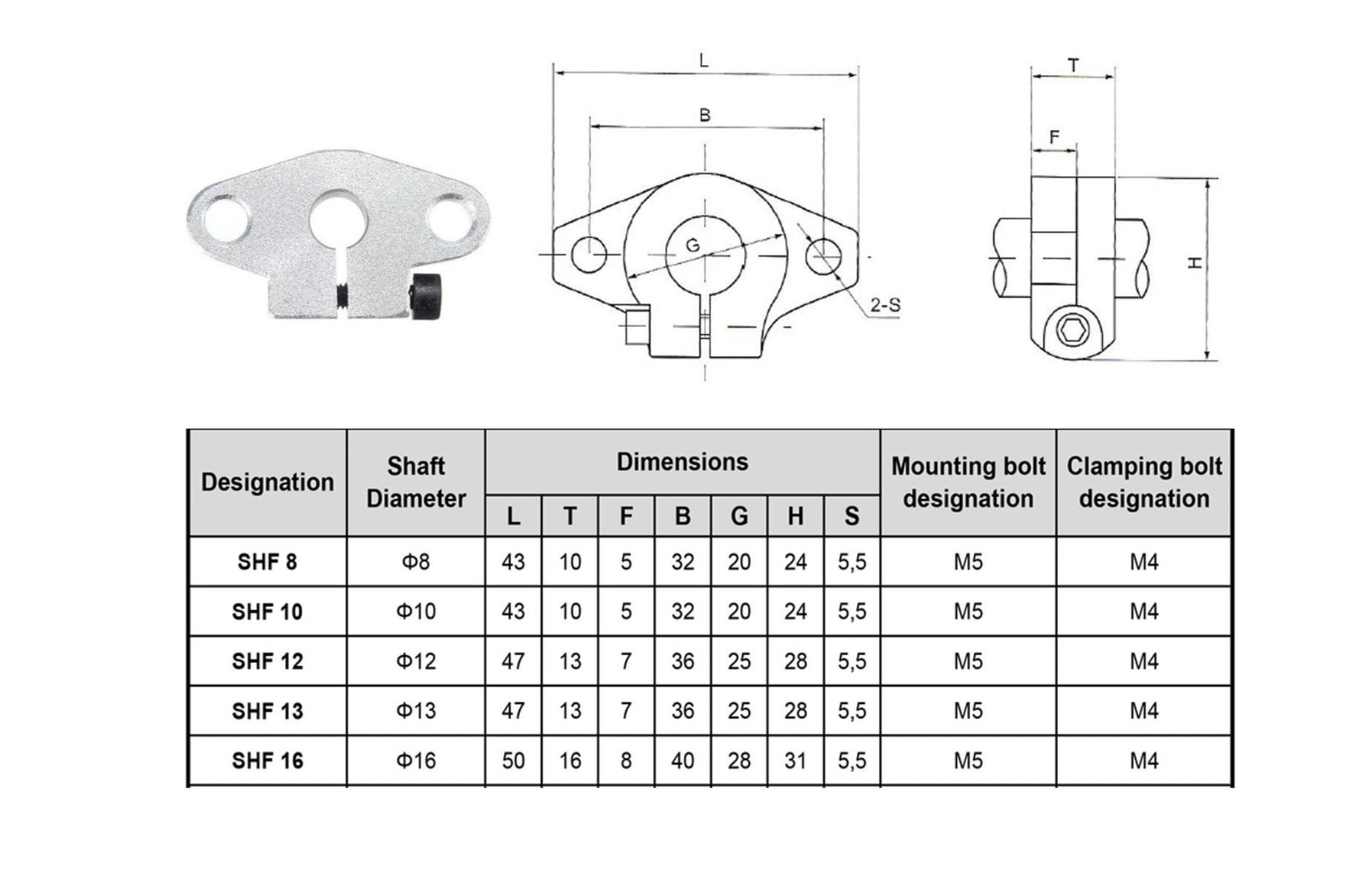

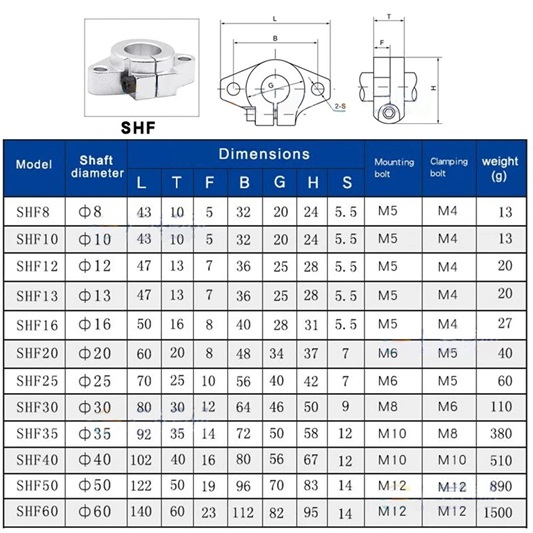

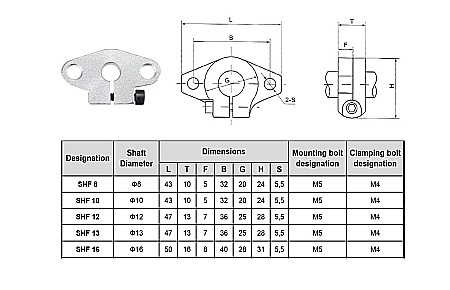

Specificatii tehnice:

• Tip produs: suport orizontal pentru axa liniara
• Model: SHF8
• Diametru axa compatibila: 8mm
• Tip prindere axa: prin strangere cu surub
• Tip montaj: cu flansa si doua puncte de fixare
• Material corp: aluminiu
• Culoare: argintiu

Compatibilitate:

• Axe liniare cilindrice cu diametrul de 8mm
• Masini CNC cu sisteme de ghidare pe axe liniare
• Imprimante 3D care utilizeaza axe de 8mm
• Mecanisme liniare si echipamente de automatizare compatibile dimensional

Instructiuni de montaj / utilizare:

• Introduceti axa liniara de 8mm in orificiul suportului.
• Pozitionati suportul pe cadrul echipamentului si fixati-l prin cele doua gauri ale flansei.
• Aliniati axa cu celelalte componente ale sistemului de ghidare.
• Strangeti surubul superior pentru blocarea axei.
• Verificati stabilitatea ansamblului inainte de utilizare.

Recomandari si precautii:

• Montati suportul pe o suprafata plana si rigida.
• Pentru sustinerea unei axe la ambele capete, utilizati doua suporturi compatibile si verificati alinierea acestora.
• Evitati strangerea excesiva a surubului de blocare, deoarece poate deteriora suportul sau afecta pozitionarea axei.
• Nu fortati introducerea unei axe cu diametrul mai mare de 8mm.
• Verificati periodic suruburile de fixare daca ansamblul este supus vibratiilor.

Continut pachet:

• 1 x suport orizontal pentru axa liniara SHF8
