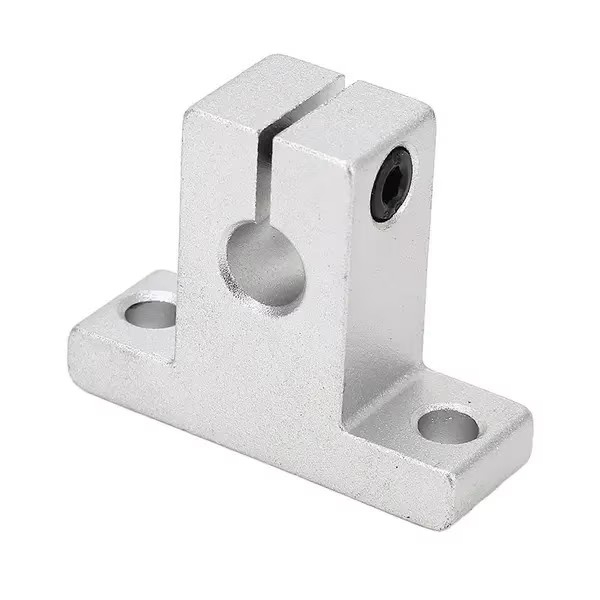

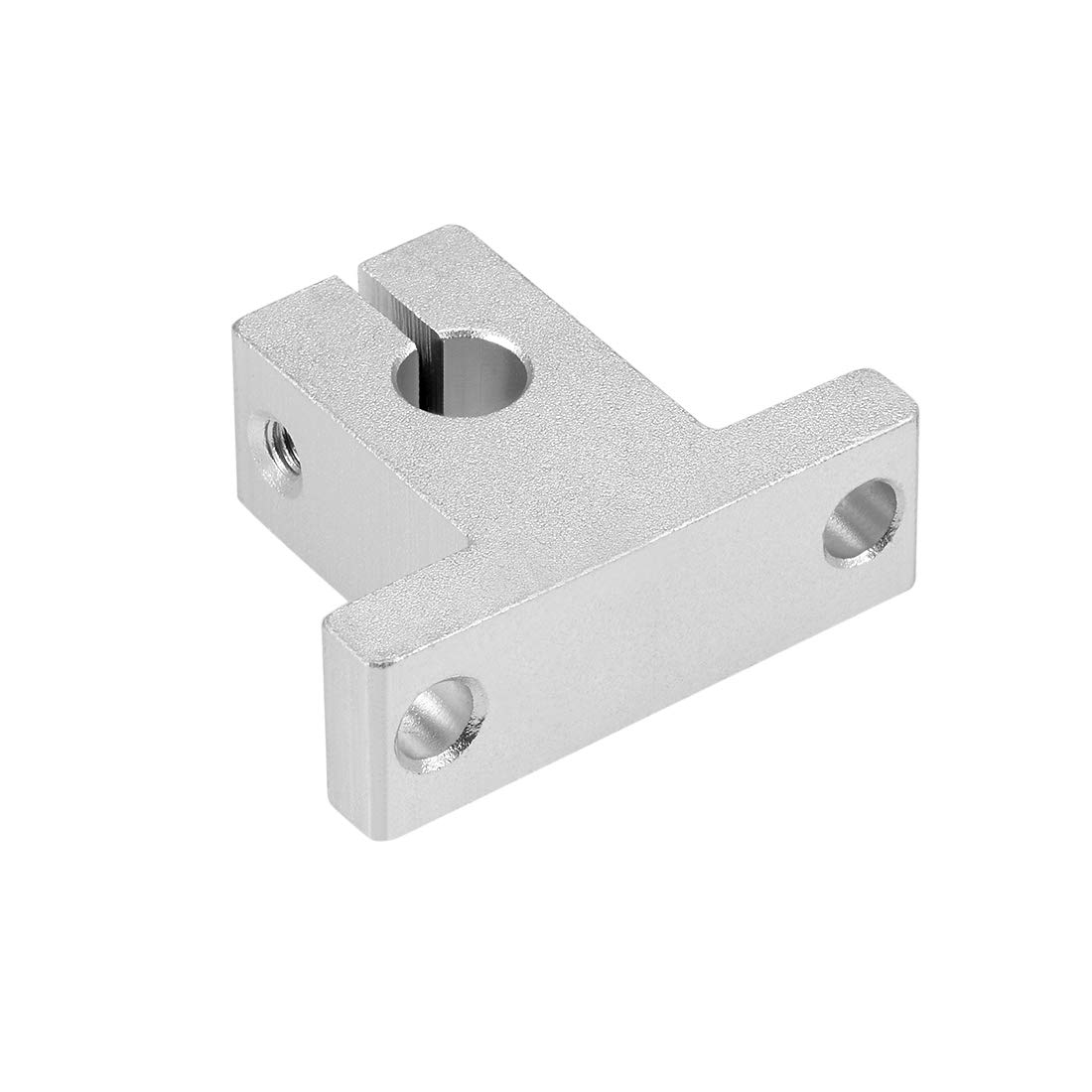

Suportul vertical pentru axa liniara SK12 permite fixarea capatului unei axe cilindrice cu diametrul de 12mm pe cadrul unui sistem de ghidare liniara. Constructia cu baza faciliteaza montarea pe o suprafata plana, iar surubul de blocare mentine axa in pozitia necesara.

Suportul poate fi utilizat la constructia sau repararea masinilor CNC, imprimantelor 3D, mecanismelor de pozitionare si echipamentelor de automatizare care folosesc axe liniare de 12mm.

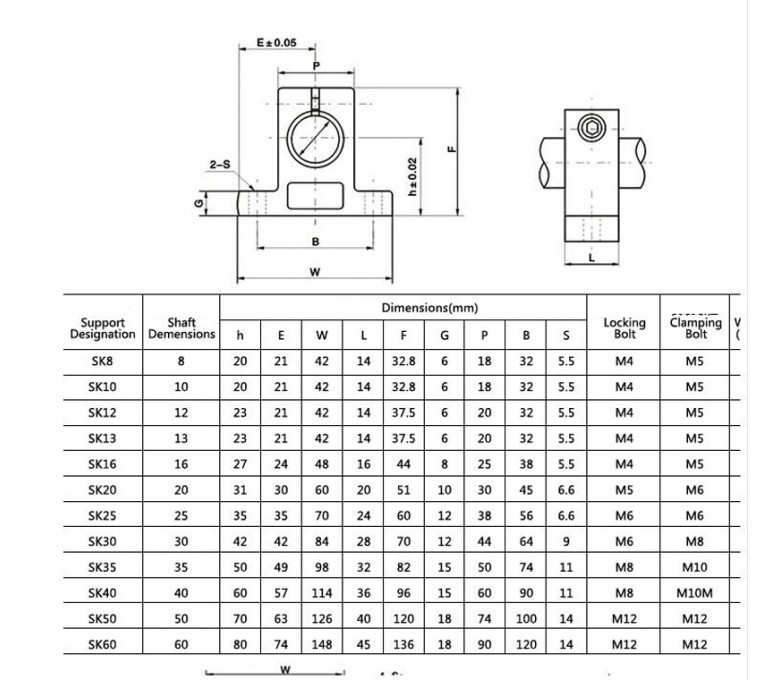

Specificatii tehnice:

• Tip produs: suport pentru axa liniara
• Model: SK12
• Diametru axa compatibila: 12mm
• Tip suport: vertical, cu baza
• Tip prindere axa: cu surub de blocare
• Tip montaj: pe suprafata plana
• Grosime: 10mm
• Material corp: aluminiu
• Culoare: argintiu

Compatibilitate:

• Axe liniare cilindrice cu diametrul de 12mm
• Masini CNC cu sisteme de ghidare pe axe liniare
• Imprimante 3D care utilizeaza axe de 12mm
• Mecanisme liniare si echipamente de automatizare compatibile dimensional

Instructiuni de montaj / utilizare:

• Pozitionati suportul pe suprafata de montaj.
• Fixati baza suportului pe cadrul echipamentului folosind elemente de prindere adecvate.
• Introduceti axa liniara de 12mm in orificiul suportului.
• Aliniati axa cu celelalte componente ale sistemului de ghidare.
• Strangeti surubul de blocare pentru fixarea axei.
• Verificati stabilitatea ansamblului inainte de utilizare.

Recomandari si precautii:

• Montati suportul pe o suprafata plana si rigida.
• Pentru sustinerea axei la ambele capete, utilizati doua suporturi compatibile si verificati alinierea acestora.
• Evitati strangerea excesiva a surubului de blocare, deoarece poate deteriora suportul sau poate afecta pozitionarea axei.
• Nu fortati introducerea unei axe cu diametrul mai mare de 12mm.
• Verificati periodic suruburile de montaj si de blocare daca ansamblul este supus vibratiilor.

Continut pachet:

• 1 x suport vertical pentru axa liniara SK12
