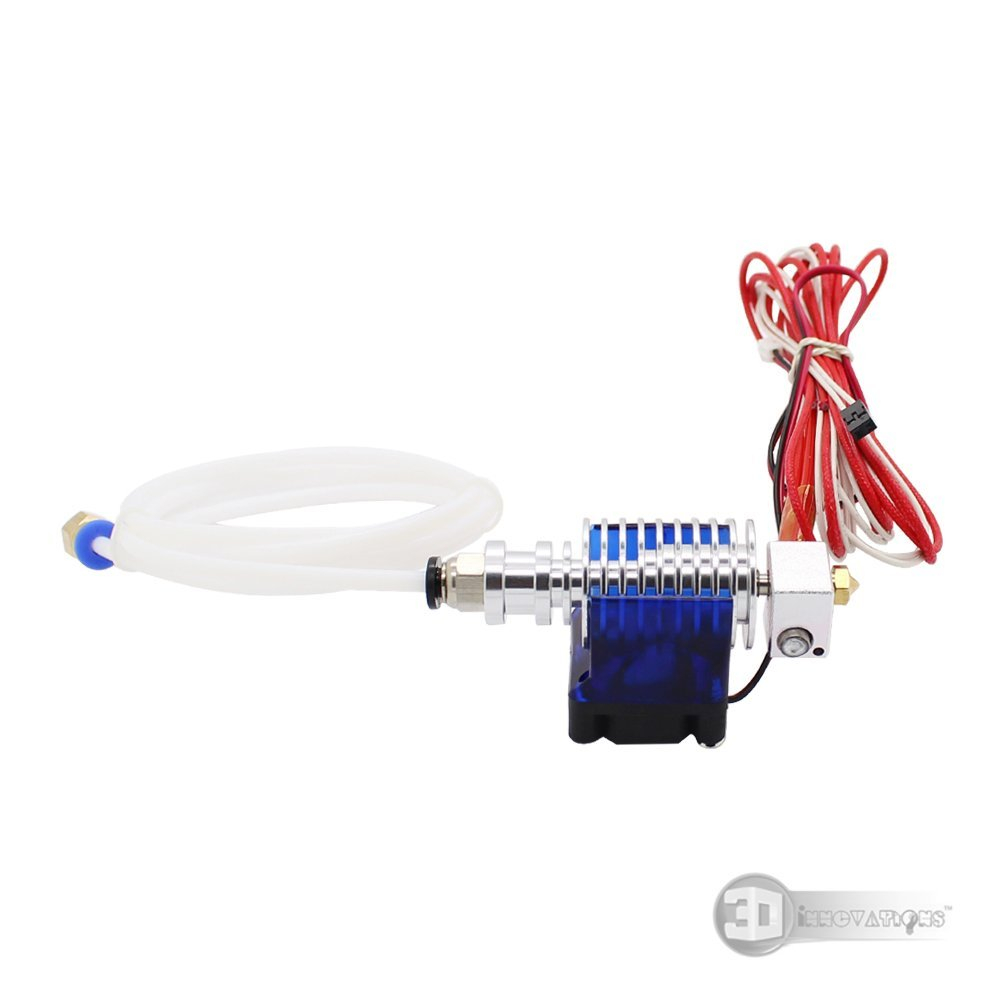

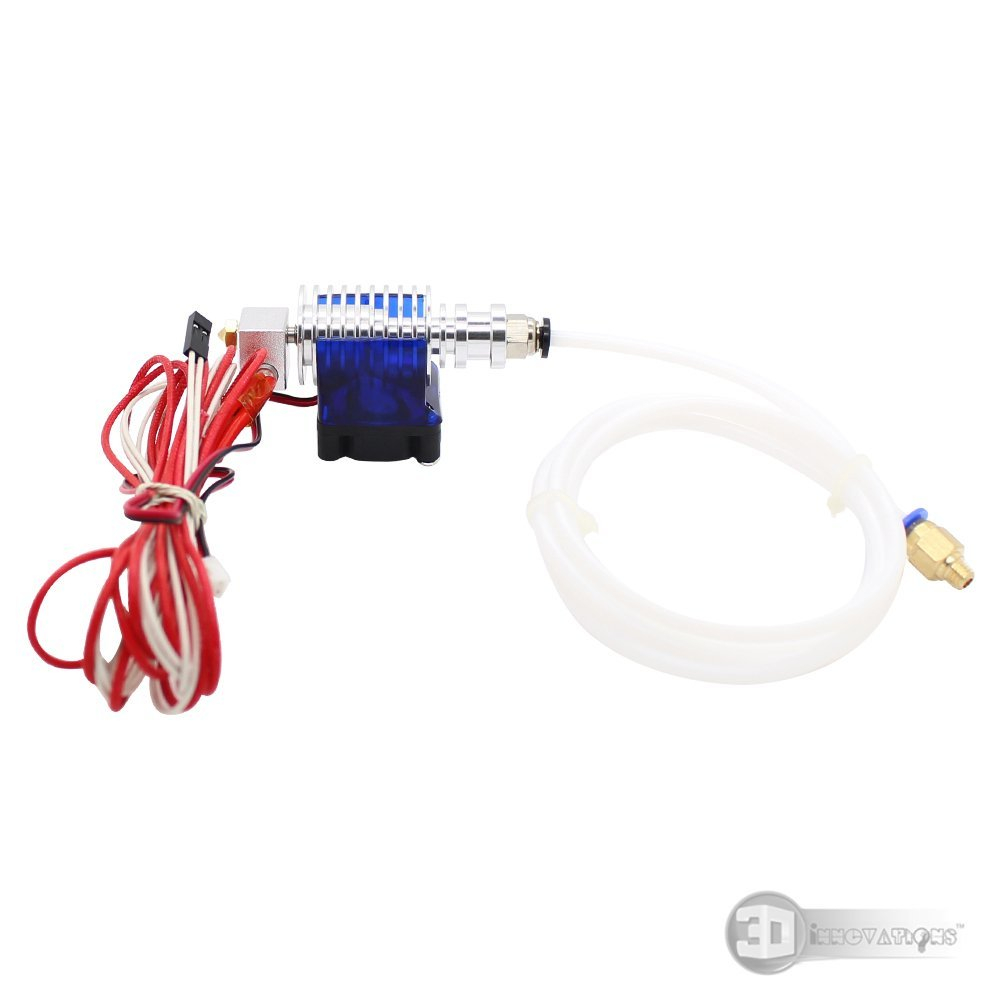

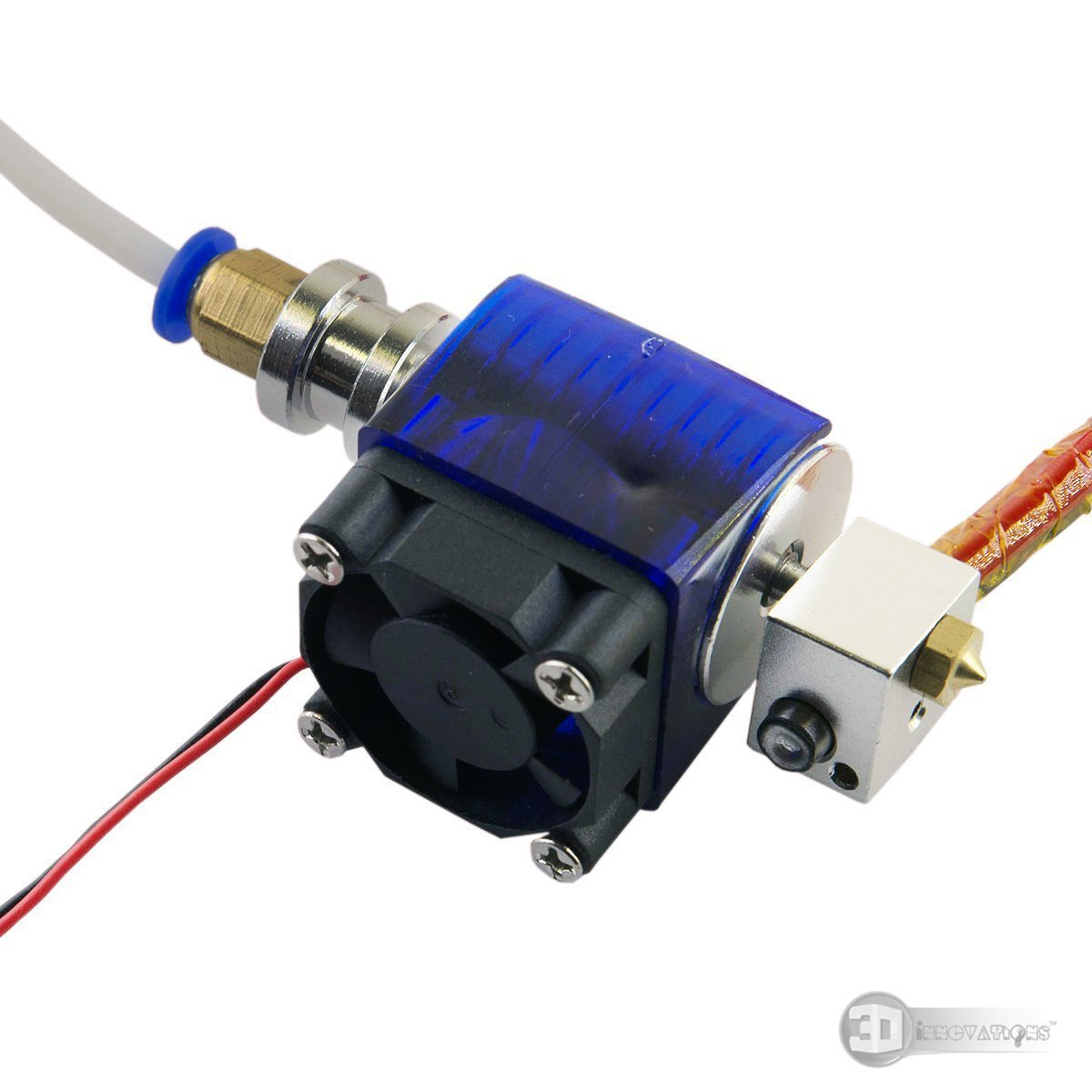

Capul de printare hotend V5 Bowden include ventilatorul de racire, tubul PTFE si conectorii pneumatici necesari pentru ghidarea filamentului de 1.75mm. Ansamblul utilizeaza o duza de 0.4mm si o rezistenta de incalzire de 12V 40W.

Specificatii tehnice:

• Tip produs: kit hotend V5 Bowden
• Tensiune rezistenta de incalzire: 12V DC
• Putere rezistenta de incalzire: 40W
• Diametru duza: 0.4mm
• Diametru filament: 1.75mm
• Ventilator: 3010, 30x30x10mm, 12V
• Tub PTFE: 2x4mm, lungime 1m
• Tija heatbreak: inox, M7/M6, lungime 22mm, cu canal interior de 4mm pentru introducerea tubului PTFE
• Filete tija heatbreak: M7 si M6
• Tip conector pneumatic: PC4-01

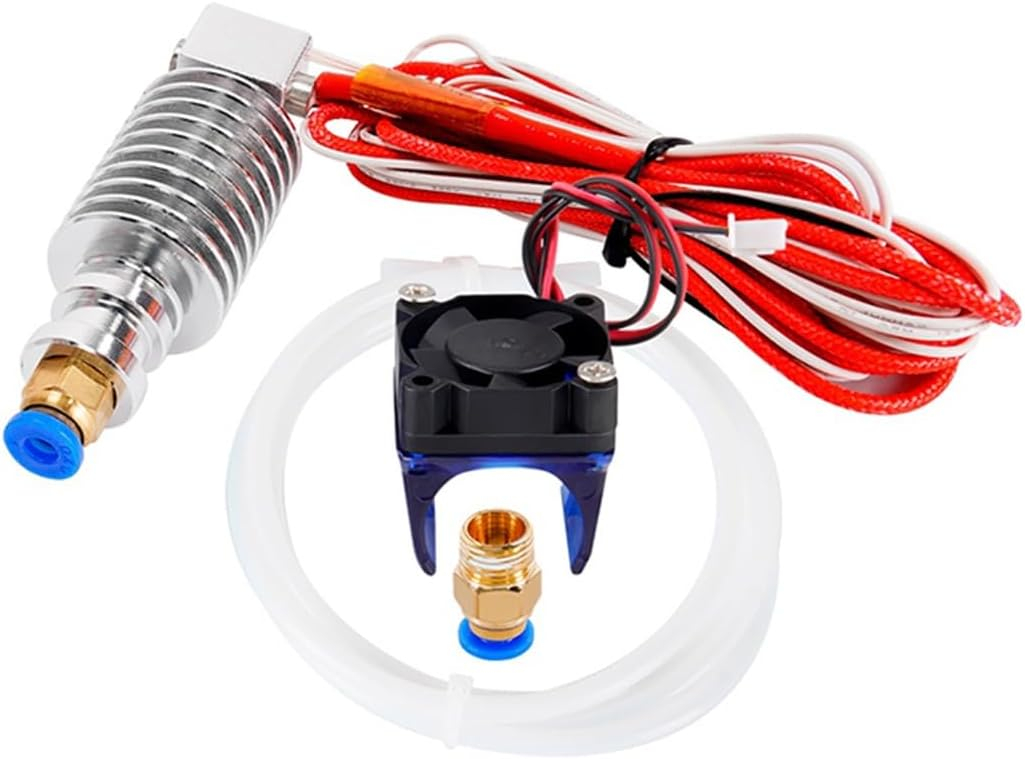

Continut pachet:

• Ansamblu hotend
• Bloc de incalzire
• Duza
• Rezistenta de incalzire
• Termistor
• Tija heatbreak
• Radiator
• Ventilator
• Suport pentru ventilator
• Tub PTFE
• 2 conectori pneumatici PC4-01

Compatibilitate:

• Sisteme Bowden pentru filament de 1.75mm compatibile cu tija heatbreak M7/M6x22mm si radiatorul prezentat in imagini

Instructiuni de montaj / utilizare:

• Deconectati imprimanta de la alimentare inainte de montaj.
• Verificati ca sursa si placa de control sunt configurate pentru 12V.
• Fixati ansamblul hotend in suportul capului de printare, fara a tensiona cablurile.
• Conectati rezistenta de incalzire la iesirea heater si termistorul la intrarea dedicata senzorului de temperatura.
• Conectati ventilatorul la alimentarea de 12V si verificati orientarea fluxului de aer spre radiator.
• Taiati drept capatul tubului PTFE, introduceti-l complet in conectorul pneumatic si blocati-l astfel incat sa nu ramana joc pe traseul filamentului.
• Verificati citirea temperaturii, incalzirea si functionarea ventilatorului, apoi efectuati reglajul PID daca placa de control permite aceasta functie.

Recomandari si precautii:

• Tensiune corecta: utilizati produsul numai intr-un sistem de 12V.
• Nu utilizati hotendul fara racirea corespunzatoare a radiatorului.
• Nu atingeti duza sau blocul de incalzire in timpul functionarii ori imediat dupa oprire.
• Dupa interventii la duza, verificati etansarea dintre duza si tija heatbreak conform procedurii de strangere la cald recomandate pentru imprimanta.
