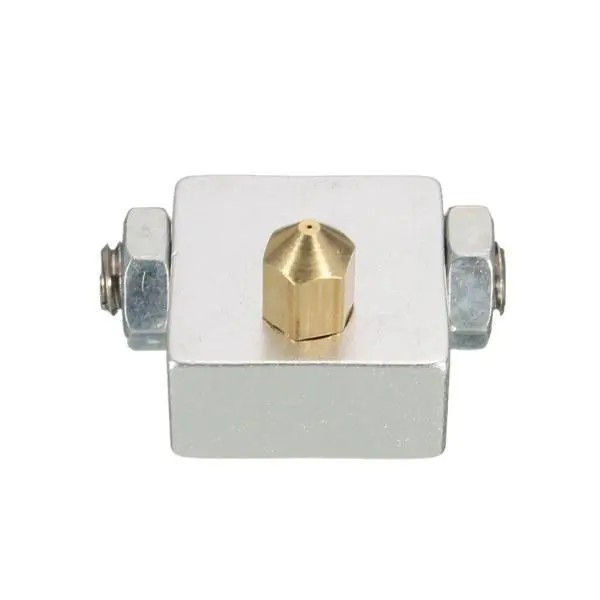

Kitul pentru blocul de incalzire MK7/MK8 contine componentele mecanice necesare asamblarii zonei de incalzire a unui hotend compatibil pentru imprimante 3D.

Blocul este realizat din aluminiu si are dimensiuni de 20x20x10mm. Duza din alama are un orificiu de iesire de 0.4mm, iar tija heatbreak are filet exterior M6, lungimea de 30mm si tub PTFE la interior pentru ghidarea filamentului de 1.75mm.

Cele doua piulite permit fixarea tijei filetate in ansamblul hotendului, iar cele doua chei imbus sunt incluse pentru montaj si strangere.

Kitul este destinat hotendurilor de tip MK7/MK8 si anumitor configuratii Prusa i3 sau RepRap care utilizeaza aceleasi dimensiuni, filete si componente.

Specificatii tehnice:

• Tip produs: kit bloc de incalzire
• Configuratie: MK7/MK8
• Material bloc: aluminiu
• Dimensiuni bloc: 20x20x10mm
• Filet bloc: M6
• Diametru orificiu duza: 0.4mm
• Material duza: alama
• Lungime tija heatbreak: 30mm
• Filet exterior tija heatbreak: M6
• Constructie heatbreak: cu tub PTFE la interior
• Filament compatibil: 1.75mm

Compatibilitate:

• Hotenduri de tip MK7/MK8
• Anumite imprimante Prusa i3 si RepRap cu o configuratie compatibila
• Sisteme care utilizeaza un bloc de incalzire de 20x20x10mm
• Ansambluri cu duza si tija heatbreak cu filet M6
• Imprimante 3D care utilizeaza filament de 1.75mm

Denumirea Prusa i3 nu garanteaza compatibilitatea cu toate modelele. Verificati dimensiunile blocului, lungimea tijei, filetele si configuratia hotendului original inainte de achizitie.

Instructiuni de montaj / utilizare:

• Opriti imprimanta si deconectati alimentarea inainte de montaj.
• Asteptati racirea completa a hotendului inainte de manipulare.
• Introduceti tija heatbreak in blocul de incalzire si fixati-o cu piulitele incluse, conform configuratiei hotendului.
• Insurubati duza in bloc pana cand aceasta intra in contact cu tija heatbreak.
• Nu strangeti duza direct pe suprafata blocului; etansarea trebuie realizata intre duza si tija heatbreak.
• Montati cartusul de incalzire si senzorul de temperatura in orificiile corespunzatoare.
• Fixati componentele folosind suruburile blocului si cheile imbus incluse.
• Nu strangeti excesiv suruburile, in special in zona senzorului de temperatura.
• Pozitionati cablurile astfel incat sa nu intre in contact cu blocul incalzit sau cu piesele mobile.
• Efectuati strangerea finala a duzei la cald, conform instructiunilor producatorului hotendului.
• Verificati citirea corecta a temperaturii inainte de activarea incalzirii.
• Efectuati calibrarea PID dupa montarea sau inlocuirea componentelor hotendului.
• Nu utilizati hotendul fara senzorul de temperatura conectat si configurat corect.

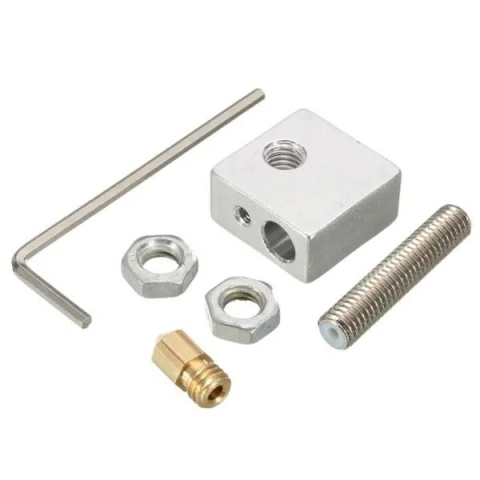

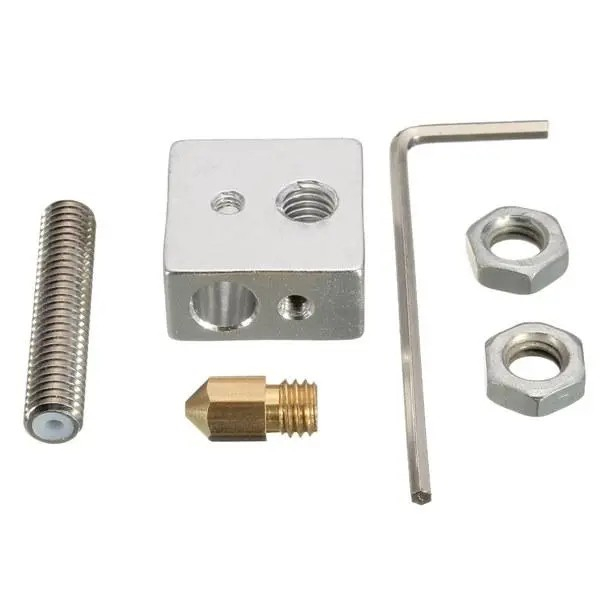

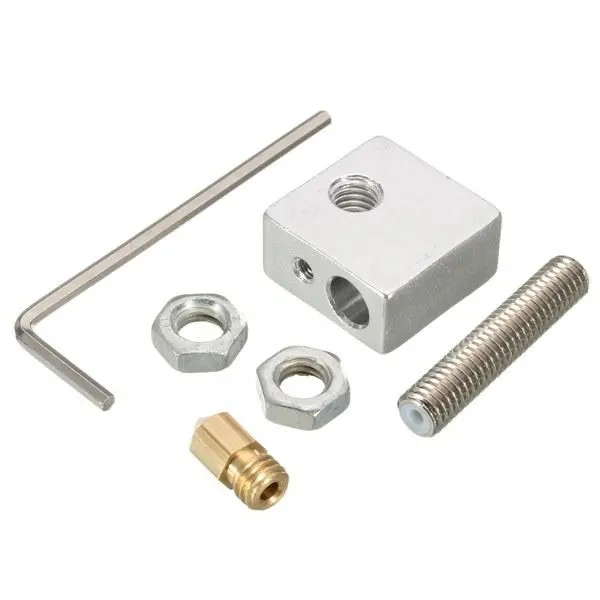

Continut pachet:

• 1 x bloc de incalzire din aluminiu, 20x20x10mm
• 1 x duza din alama, 0.4mm
• 1 x tija heatbreak M6x30mm cu tub PTFE
• 2 x piulite de fixare
• 2 x chei imbus pentru montaj si strangere
