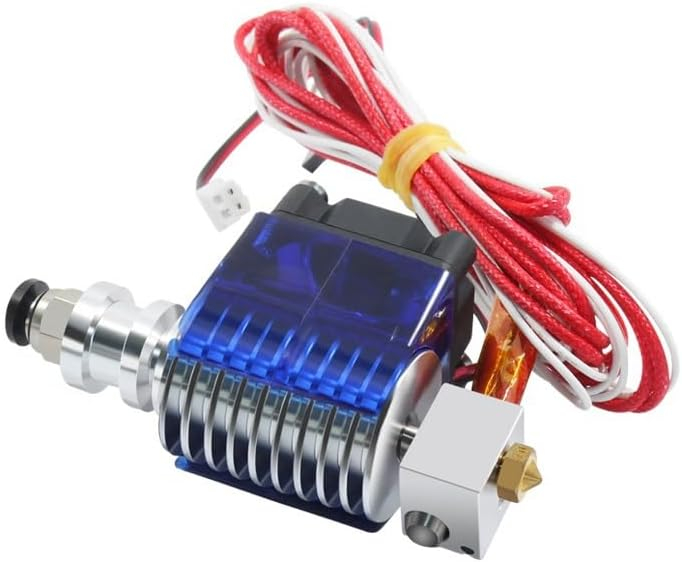

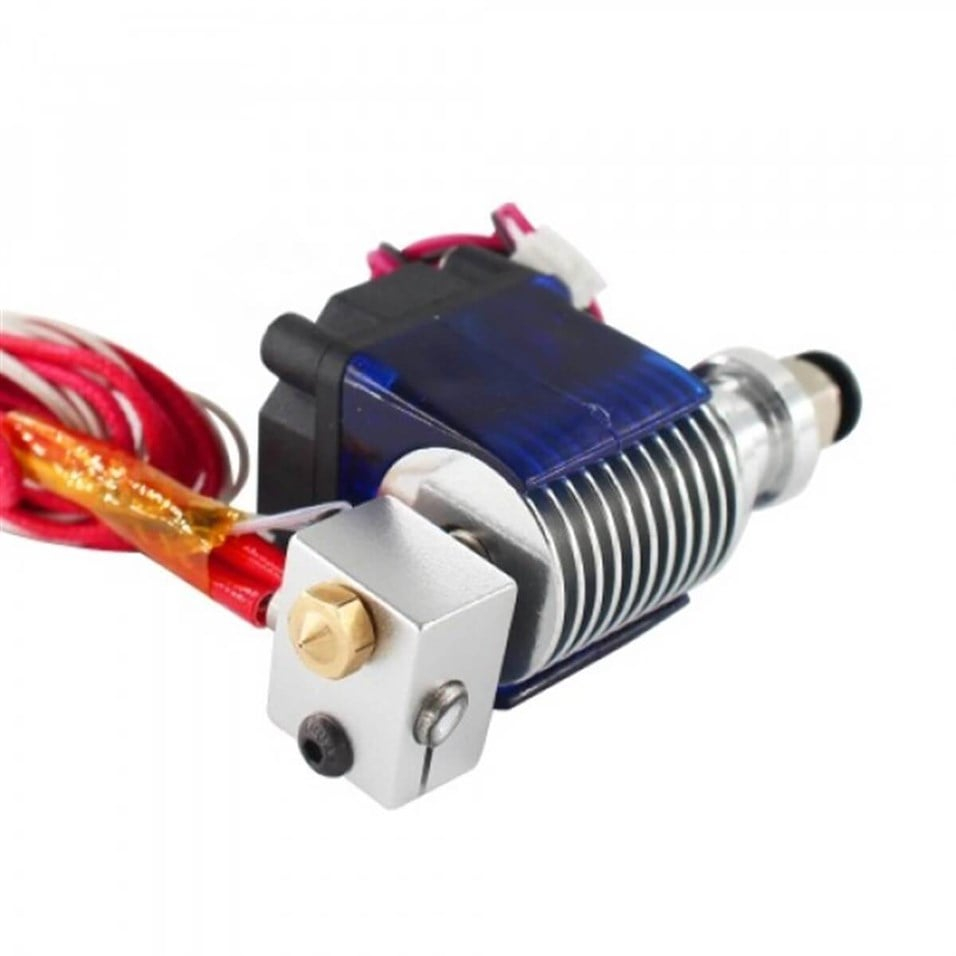

Kitul hotend E3D V5 Bowden include ventilatorul si suportul necesare pentru racirea radiatorului. Ansamblul este prevazut cu conector pneumatic pentru ghidarea filamentului de 1.75mm prin tub PTFE si utilizeaza o duza de 0.4mm.

Specificatii tehnice:

• Tip produs: kit hotend cu ventilator
• Configuratie: E3D V5, Bowden
• Tensiune rezistenta: 12V DC
• Putere rezistenta: 40W
• Diametru duza: 0.4mm
• Diametru filament: 1.75mm

Continut pachet:

• Ansamblu hotend E3D V5 Bowden
• Duza de 0.4mm
• Bloc de incalzire 16x16x12mm
• Rezistenta de incalzire 12V 40W
• Termistor
• Tija heatbreak din inox,  fara tub PTFE la interior
• Radiator V5
• Conector pneumatic
• Ventilator 3010, 30x30x10mm, 12V
• Suport pentru ventilator

Compatibilitate:

• Sisteme Bowden care accepta un hotend tip E3D V5 pentru filament de 1.75mm

Instructiuni de montaj / utilizare:

• Deconectati imprimanta de la alimentare inainte de montaj.
• Verificati ca sursa si placa de control sunt configurate pentru 12V.
• Fixati ansamblul hotend in suportul capului de printare, fara a forta radiatorul sau cablurile.
• Conectati rezistenta de incalzire la iesirea heater si termistorul la intrarea dedicata senzorului de temperatura.
• Conectati ventilatorul la alimentarea de 12V si verificati orientarea fluxului de aer spre radiator.
• Taiati drept capatul tubului PTFE, introduceti-l complet in conectorul pneumatic si blocati-l astfel incat sa nu ramana joc pe traseul filamentului.
• Verificati citirea temperaturii, incalzirea si functionarea ventilatorului, apoi efectuati reglajul PID daca placa de control permite aceasta functie.

Recomandari si precautii:

• Tensiune corecta: utilizati produsul numai intr-un sistem de 12V.
• Nu utilizati hotendul fara racirea corespunzatoare a radiatorului.
• Nu atingeti duza sau blocul de incalzire in timpul functionarii ori imediat dupa oprire.
• Dupa interventii la duza, verificati etansarea dintre duza si tija heatbreak conform procedurii de strangere la cald recomandate pentru imprimanta.
