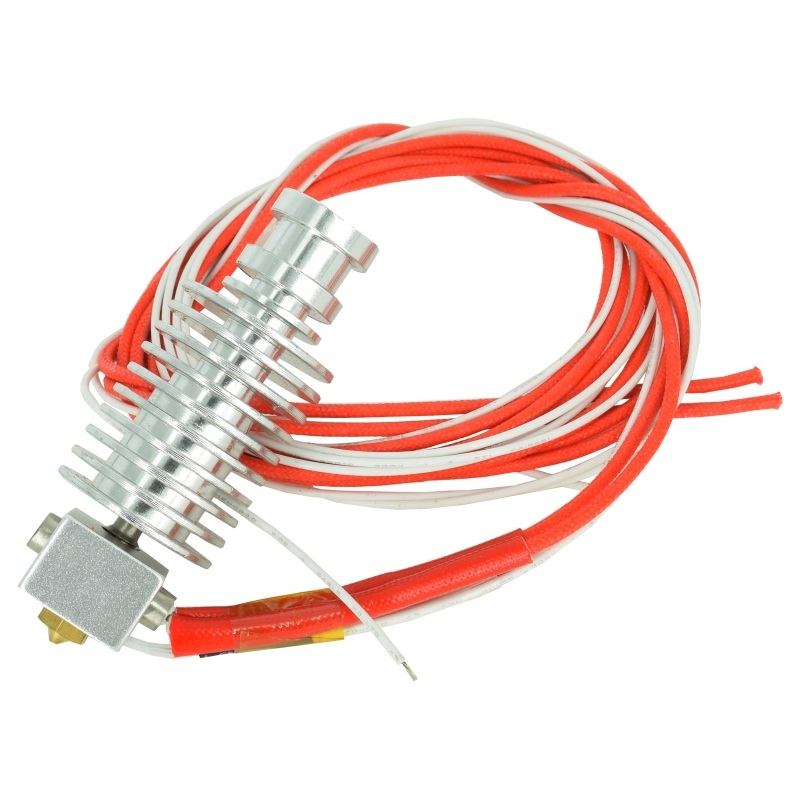

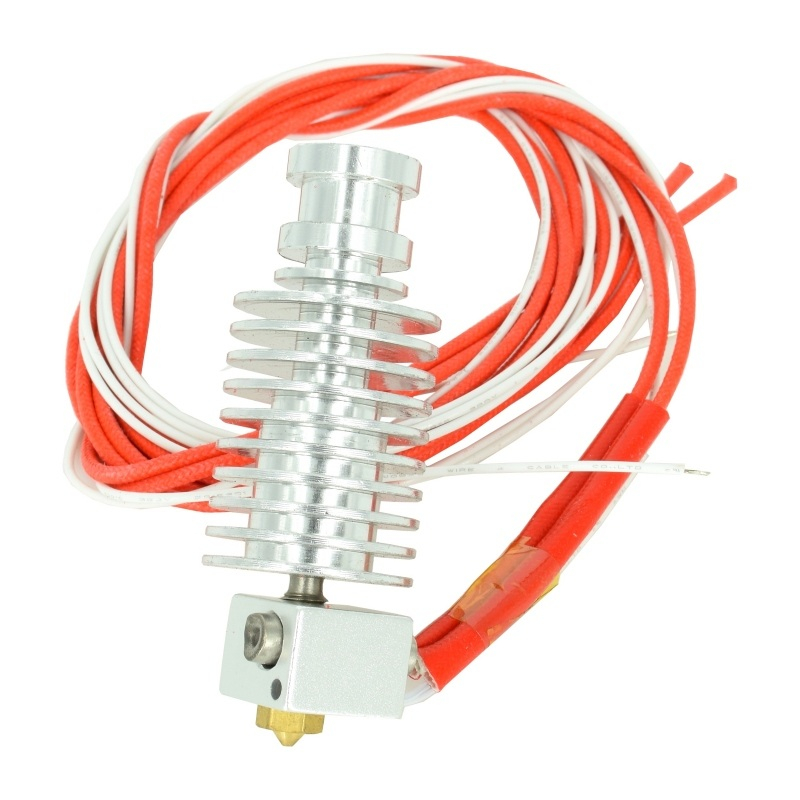

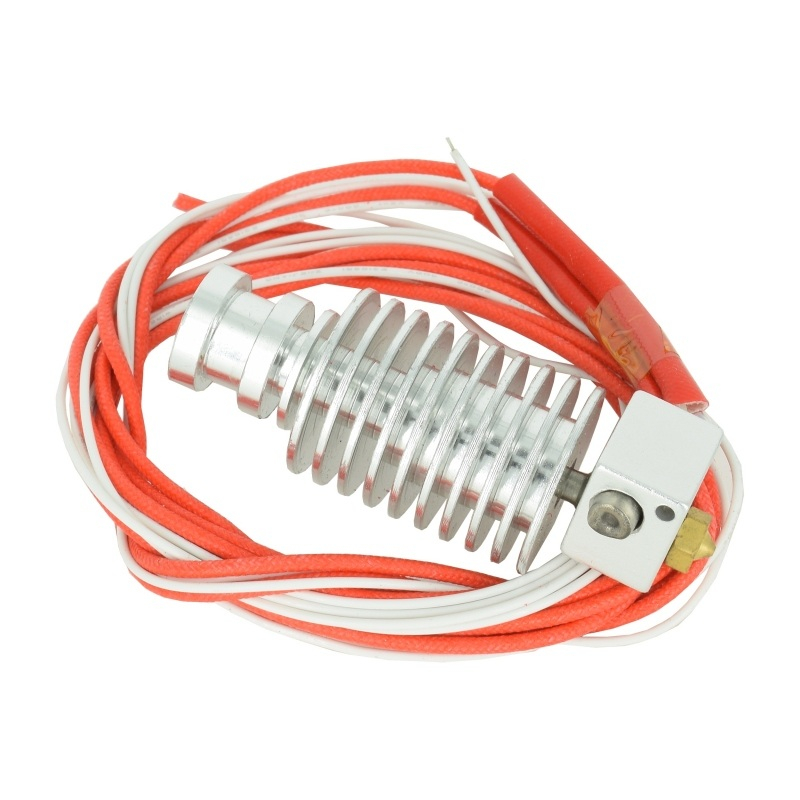

Capul de printare hotend V5 este destinat inlocuirii sau asamblarii unui sistem de extrudare cu alimentare directa a filamentului. Duza de 0.3mm permite utilizarea unei linii de extrudare mai fine, iar ansamblul este configurat pentru filament de 1.75mm.

Specificatii tehnice:

• Tip produs: cap printare / hotend
• Configuratie: tip V5, alimentare directa
• Tensiune rezistenta: 12V DC
• Putere rezistenta: 40W
• Diametru duza: 0.3mm
• Diametru filament: 1.75mm
• Termistor: NTC 3950, 100K
• Dimensiuni bloc incalzire: 16x16x12mm
• Tija heatbreak: inox, fara tub PTFE la interior
• Diametru canal interior: 2mm
• Conector pneumatic: nu este prevazut

Continut pachet:

• Duza de 0.3mm
• Bloc de incalzire din aluminiu
• Termistor NTC 3950 100K
• Rezistenta de incalzire 12V 40W
• Tija heatbreak din inox
• Radiator V5 fara filet pentru conector pneumatic

Compatibilitate:

• Sisteme de extrudare care folosesc un hotend tip V5 si alimentarea directa a filamentului de 1.75mm

Instructiuni de montaj / utilizare:

• Deconectati imprimanta de la alimentare inainte de montaj.
• Verificati ca sursa si placa de control sunt configurate pentru 12V.
• Fixati ansamblul hotend in suportul capului de printare, fara a forta radiatorul sau cablurile.
• Conectati rezistenta de incalzire la iesirea heater si termistorul la intrarea dedicata senzorului de temperatura.
• Montati si conectati un ventilator adecvat pentru racirea radiatorului inainte de utilizare.
• Introduceti filamentul direct prin canalul radiatorului, fara a forta intrarea.
• Verificati citirea temperaturii, incalzirea si functionarea ventilatorului, apoi efectuati reglajul PID daca placa de control permite aceasta functie.

Recomandari si precautii:

• Tensiune corecta: utilizati produsul numai intr-un sistem de 12V.
• Nu utilizati hotend-ul fara racirea corespunzatoare a radiatorului.
• Nu atingeti duza sau blocul de incalzire in timpul functionarii ori imediat dupa oprire.
• Dupa interventii la duza, verificati etansarea dintre duza si tija heatbreak conform procedurii de strangere la cald recomandate pentru imprimanta.
