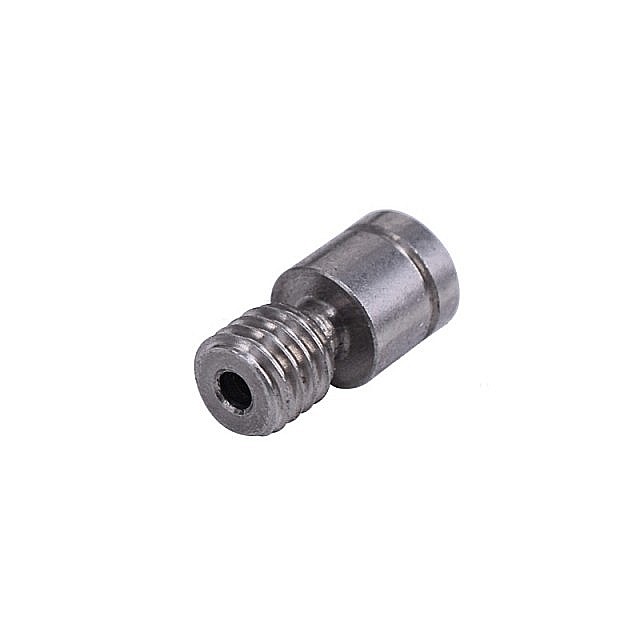

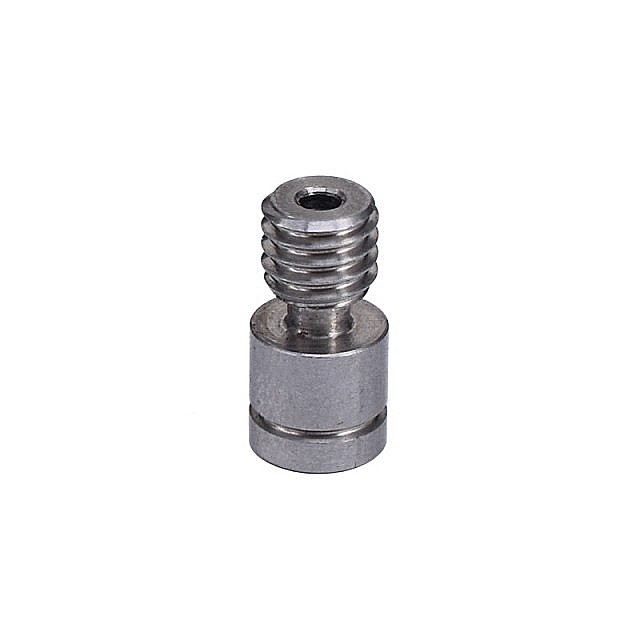

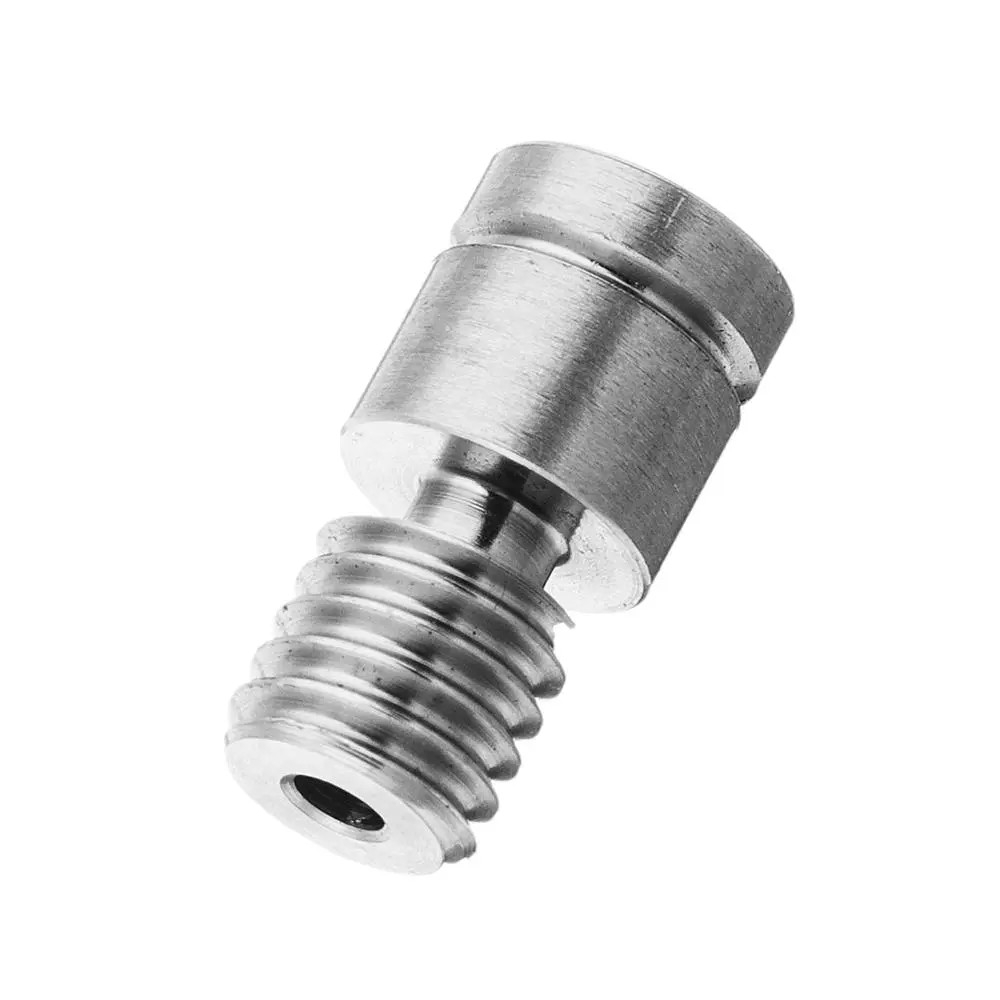

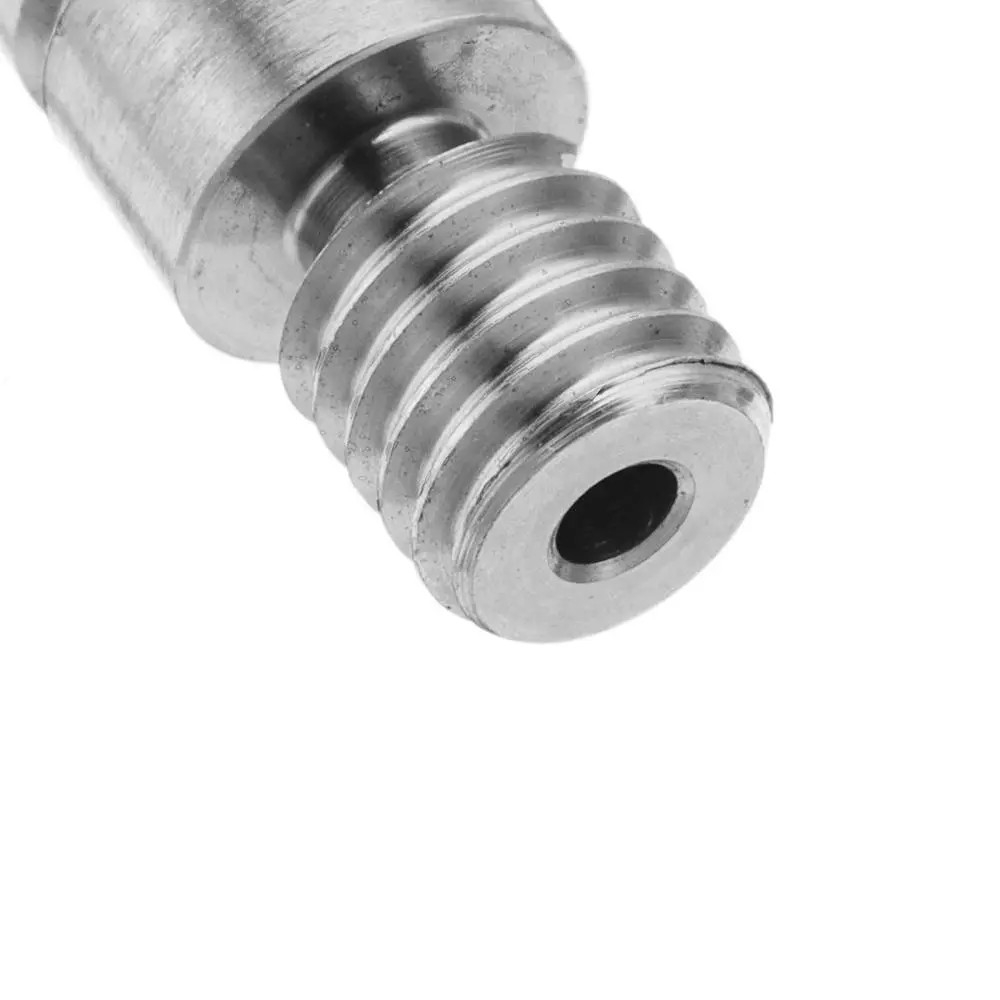

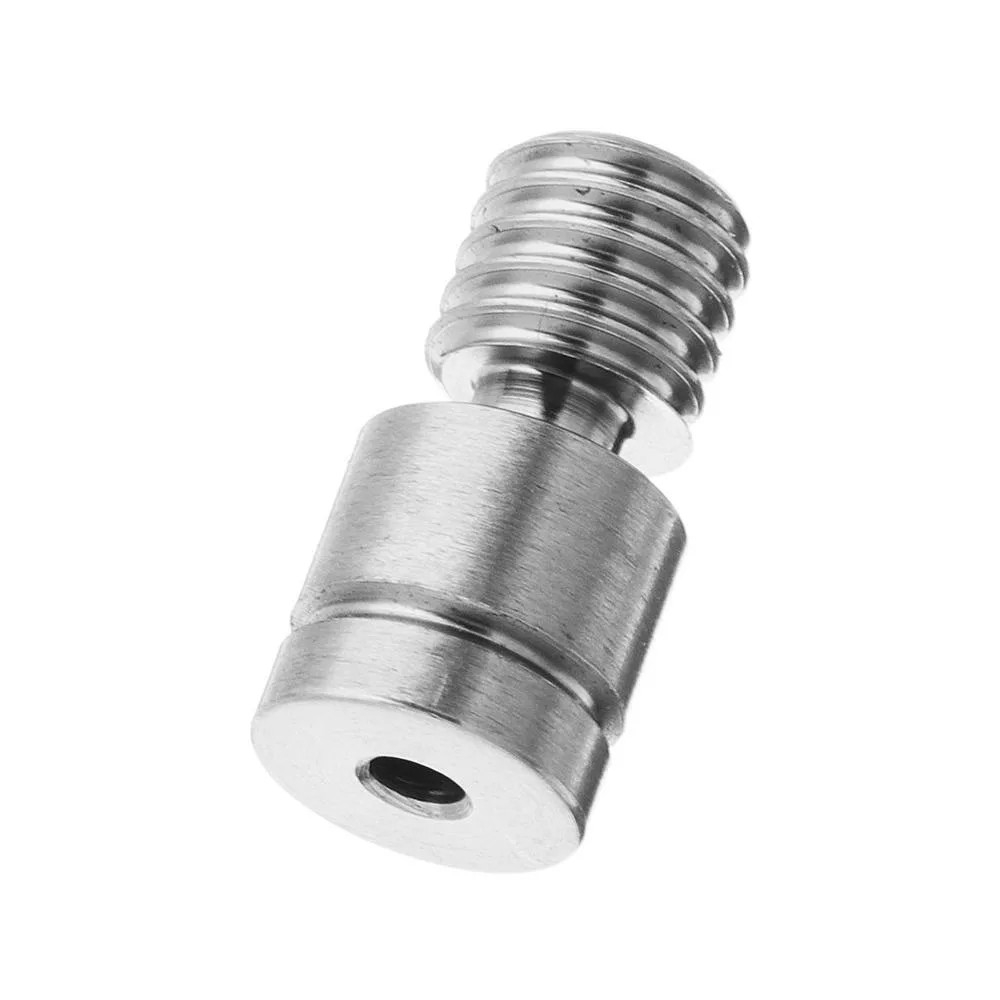

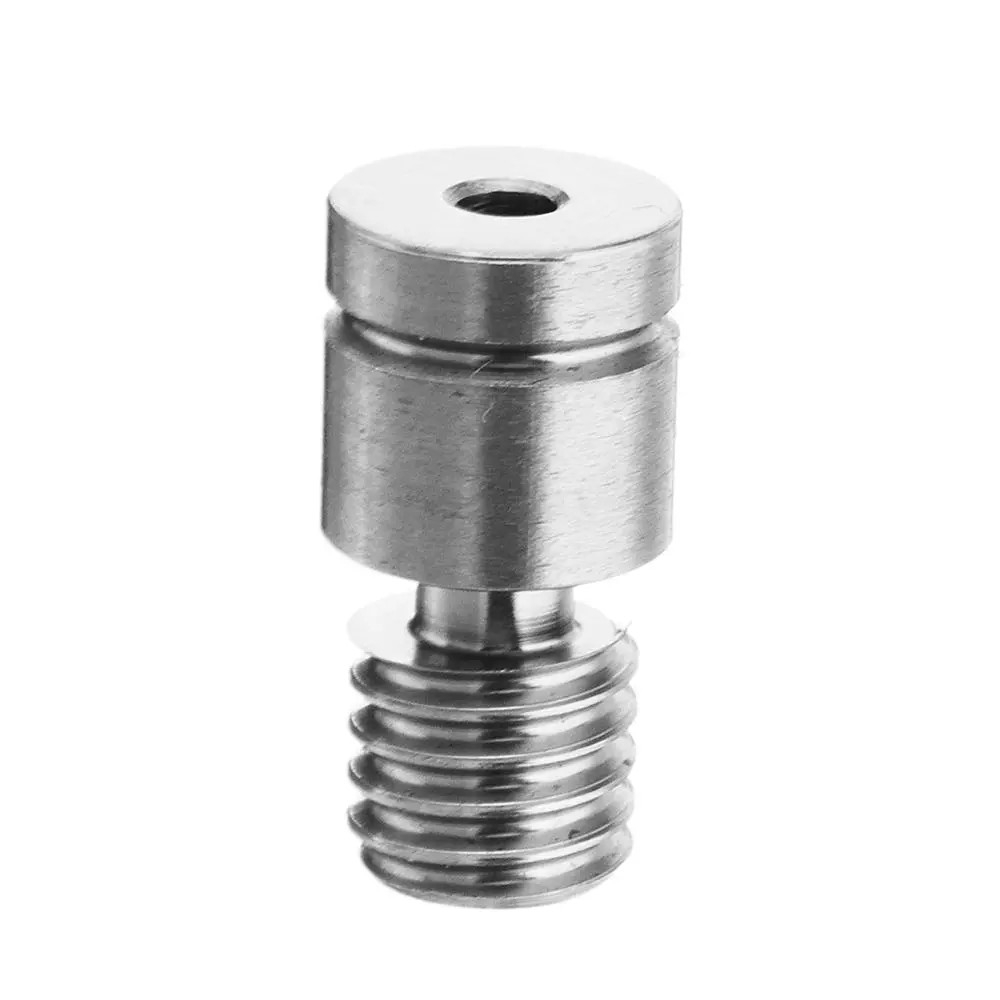

Tija filetata pentru hotend realizeaza legatura termica si mecanica dintre blocul incalzit si radiatorul capului de printare, ghidand filamentul catre duza.

Constructia all-metal, fara tub PTFE in traseul filamentului, utilizeaza un canal interior de Ø2mm, potrivit pentru filament de 1.75mm. Aliajul de titan TC4 contribuie la limitarea transferului termic dintre zona calda si radiator.

Modelul are filet exterior M6, diametru exterior de 7mm si lungime totala de 14mm. Temperatura maxima de lucru indicata este de 260°C.

Specificatii tehnice:

• Tip produs: tija filetata pentru hotend / heatbreak
• Constructie: all-metal
• Material: aliaj de titan TC4
• Filet exterior: M6
• Lungime totala: 14mm
• Diametru exterior: 7mm
• Diametru canal interior: 2mm
• Diametru filament compatibil: 1.75mm
• Temperatura maxima de lucru: 260°C
• Aplicatie: hotend pentru imprimanta 3D Creality CR-10

Instructiuni de montaj / utilizare:

• Opriti imprimanta, deconectati alimentarea si lasati hotendul sa se raceasca.
• Demontati carcasa capului de printare si indepartati tija existenta.
• Verificati ca blocul incalzit sa aiba filet M6, iar radiatorul sa accepte diametrul exterior de 7mm.
• Insurubati tija in blocul incalzit fara a forta filetul.
• Fixati portiunea de Ø7mm in radiatorul hotendului.
• Montati duza astfel incat aceasta sa se aseze corect fata de capatul tijei.
• Efectuati strangerea finala a duzei la temperatura recomandata pentru hotend, sustinand blocul incalzit cu o cheie potrivita.
• Verificati curgerea filamentului si eventualele pierderi de material inaintea utilizarii normale.
• Dupa montaj, recalibrati temperatura si retractia pentru configuratia all-metal.

Compatibilitate:

• Imprimante 3D Creality CR-10
• Filament cu diametrul de 1.75mm
• Blocuri incalzite cu filet M6
• Radiatoare cu locas de Ø7mm
• Ansambluri proiectate pentru tije cu lungimea de 14mm

Recomandari si precautii:

• Verificati toate dimensiunile piesei originale inainte de comandare.
• Asigurati racirea permanenta si corespunzatoare a radiatorului hotendului.
• Nu depasiti temperatura maxima de lucru de 260°C.
• Respectati si limita de temperatura a duzei, blocului incalzit, termistorului si cartusului de incalzire.
• Nu strangeti excesiv tija sau duza, deoarece filetul blocului incalzit poate fi deteriorat.
• Parametrii de temperatura si retractie pot necesita ajustare dupa trecerea la o configuratie all-metal.
