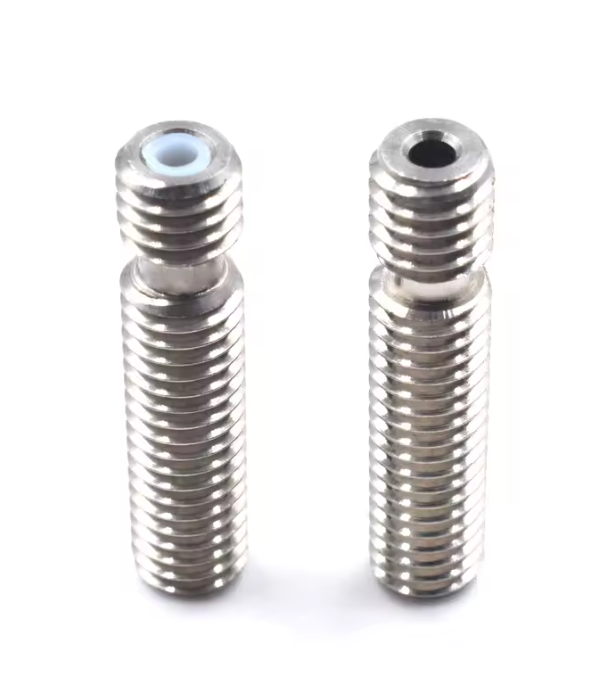

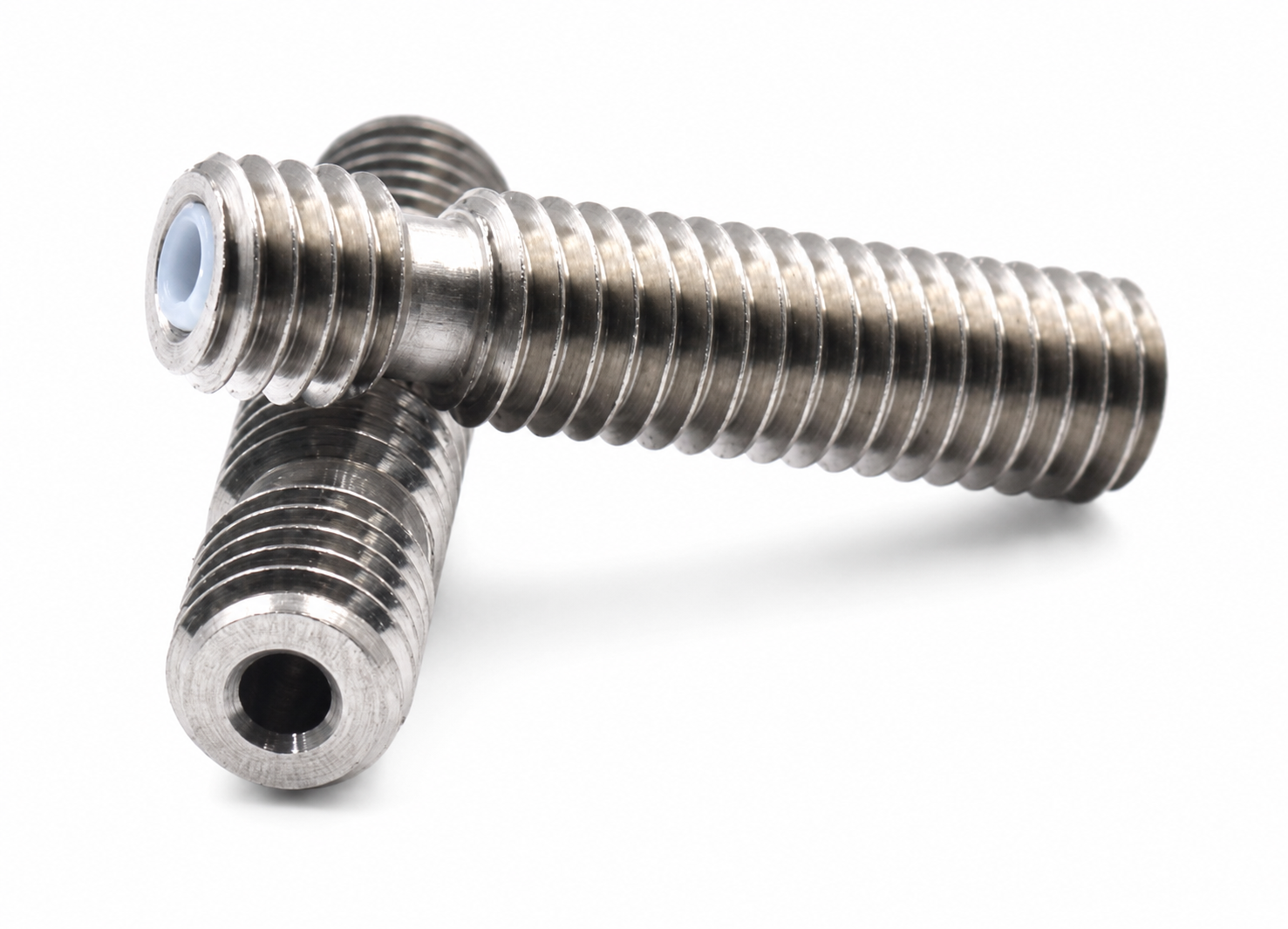

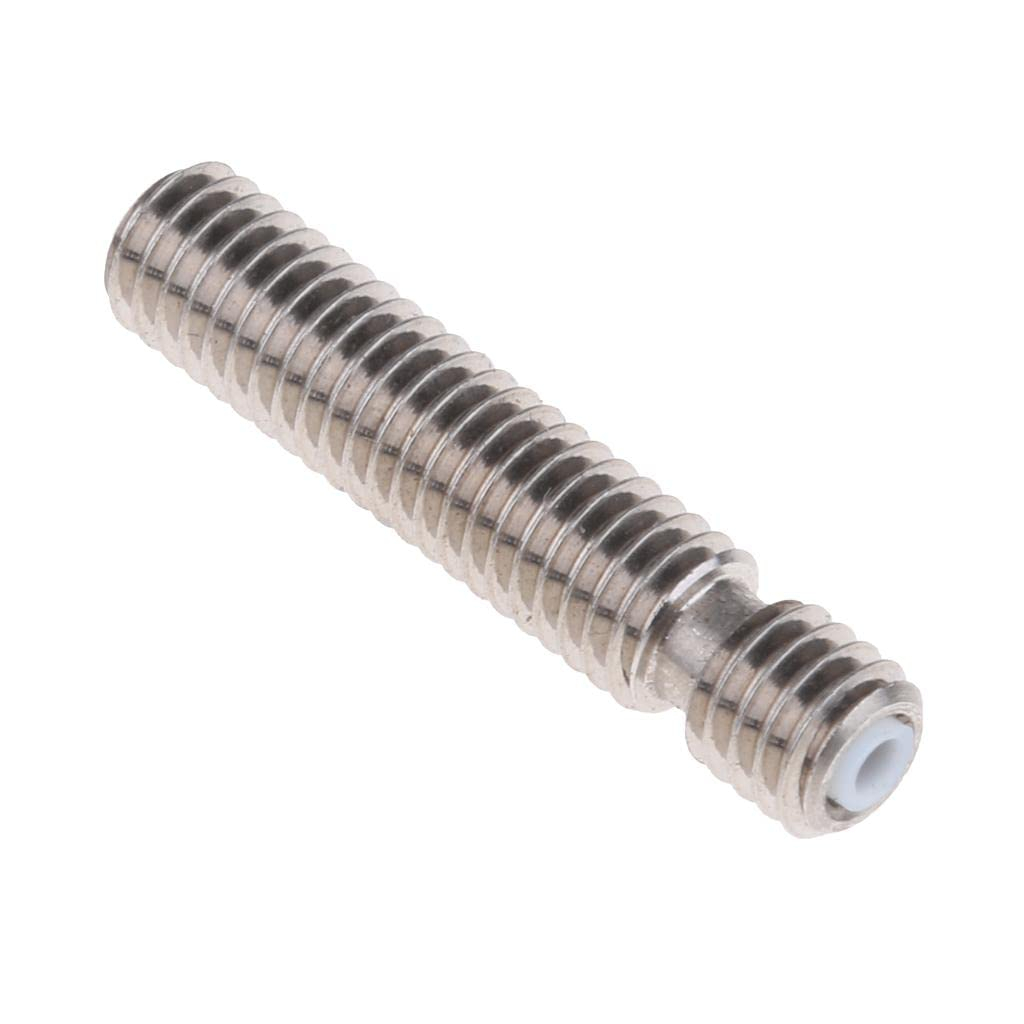

Acest heatbreak, denumit si tub filetat, tija filetata sau surub de tranzitie termica, realizeaza legatura dintre blocul de incalzire si radiatorul hotendului si ghideaza filamentul catre duza.

Corpul din otel inoxidabil are filet M6 la ambele capete, lungimea totala de 40mm si o zona centrala nefiletata. Tubul PTFE montat la interior asigura ghidarea filamentului si contribuie la reducerea frecarii in timpul alimentarii.

Produsul este destinat hotendurilor cu configuratie compatibila V5 sau MK8 si filamentului de 1.75mm. Compatibilitatea trebuie verificata prin compararea lungimii, filetului si formei piesei existente.

Specificatii tehnice:

• Tip produs: tija filetata pentru hotend / heatbreak
• Material corp: otel inoxidabil
• Material tub interior: PTFE
• Lungime totala: 40mm
• Filet exterior: M6
• Diametru exterior: 6mm
• Diametru interior la un capat: 4mm
• Diametru interior la celalalt capat: 2mm
• Filament compatibil: 1.75mm

Instructiuni de montaj:

• Opriti imprimanta si lasati hotendul sa se raceasca complet.
• Demontati heatbreak-ul existent si curatati filetele blocului de incalzire si radiatorului.
• Verificati ca tubul PTFE sa fie curat, drept si pozitionat corect.
• Insurubati heatbreak-ul manual, fara sa fortati filetul M6.
• Utilizati o cheie de contrare atunci cand strangeti duza, pentru a nu transmite forta de strangere asupra corpului subtire al heatbreak-ului.
• Montati duza astfel incat aceasta sa se etanseze corect fata de heatbreak.
• Asamblati radiatorul si verificati fixarea tuturor componentelor.
• Efectuati o incalzire si o testare progresiva, verificand daca exista scurgeri de filament.

Compatibilitate:

• Filament cu diametrul de 1.75mm
• Hotenduri tip V5 sau MK8 care utilizeaza tija filetata M6 cu lungimea de 40mm
• Blocuri de incalzire si radiatoare cu filet M6

Compatibilitatea nu trebuie stabilita numai dupa filet. Comparati lungimea, pozitia zonei nefiletate si configuratia interioara cu piesa existenta.

Recomandari si precautii:

• Nu fortati piesa daca filetul nu se insurubeaza usor.
• Nu strangeti duza fara sa sustineti ansamblul cu o cheie de contrare.
• Verificati periodic tubul PTFE pentru deformari, depuneri sau deteriorare.
• Inlocuiti tubul PTFE daca este ars, deformat sau obstructionat.
• Asigurati racirea corespunzatoare a radiatorului hotendului.
• Respectati limitele de temperatura recomandate pentru componentele care contin PTFE.
