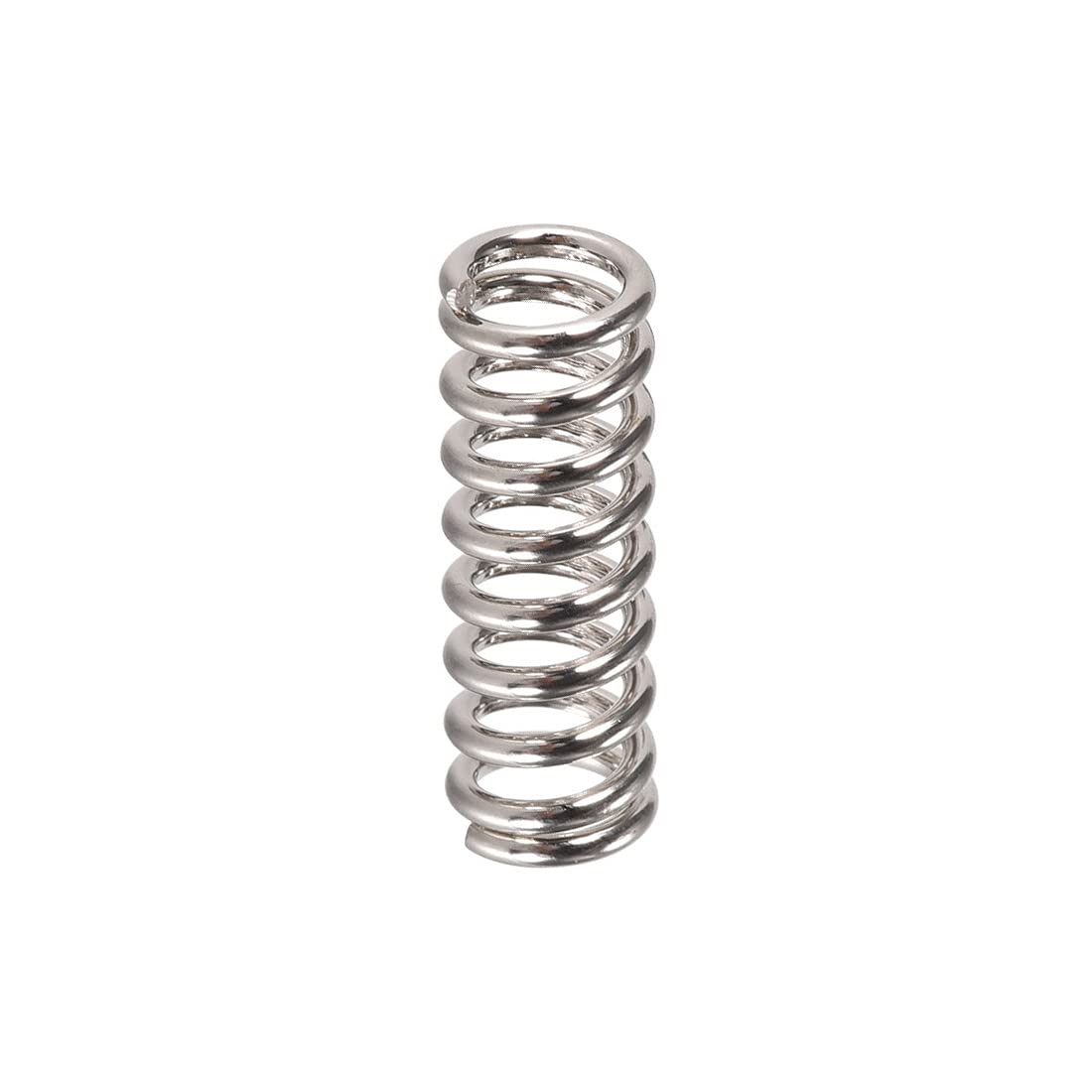

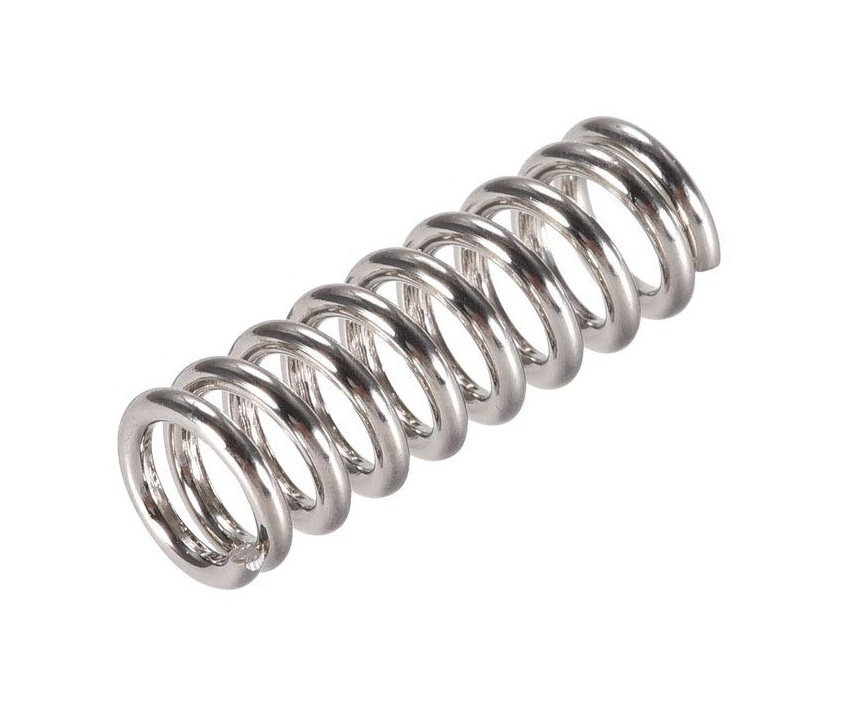

Arcul de compresie pentru extruder este o componenta mecanica folosita pentru tensionarea bratului care mentine filamentul intre roata de antrenare si rola de presare. Presiunea aplicata contribuie la prinderea si avansul constant al filamentului catre hotend.

Arcul este realizat din nichel, iar compatibilitatea trebuie verificata dimensional, deoarece extruderele pot utiliza arcuri cu lungimi si diametre diferite.

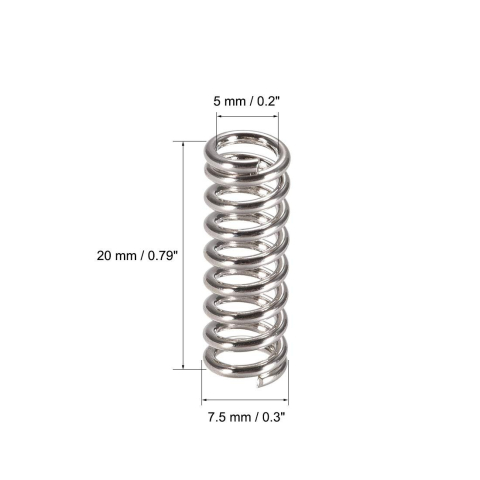

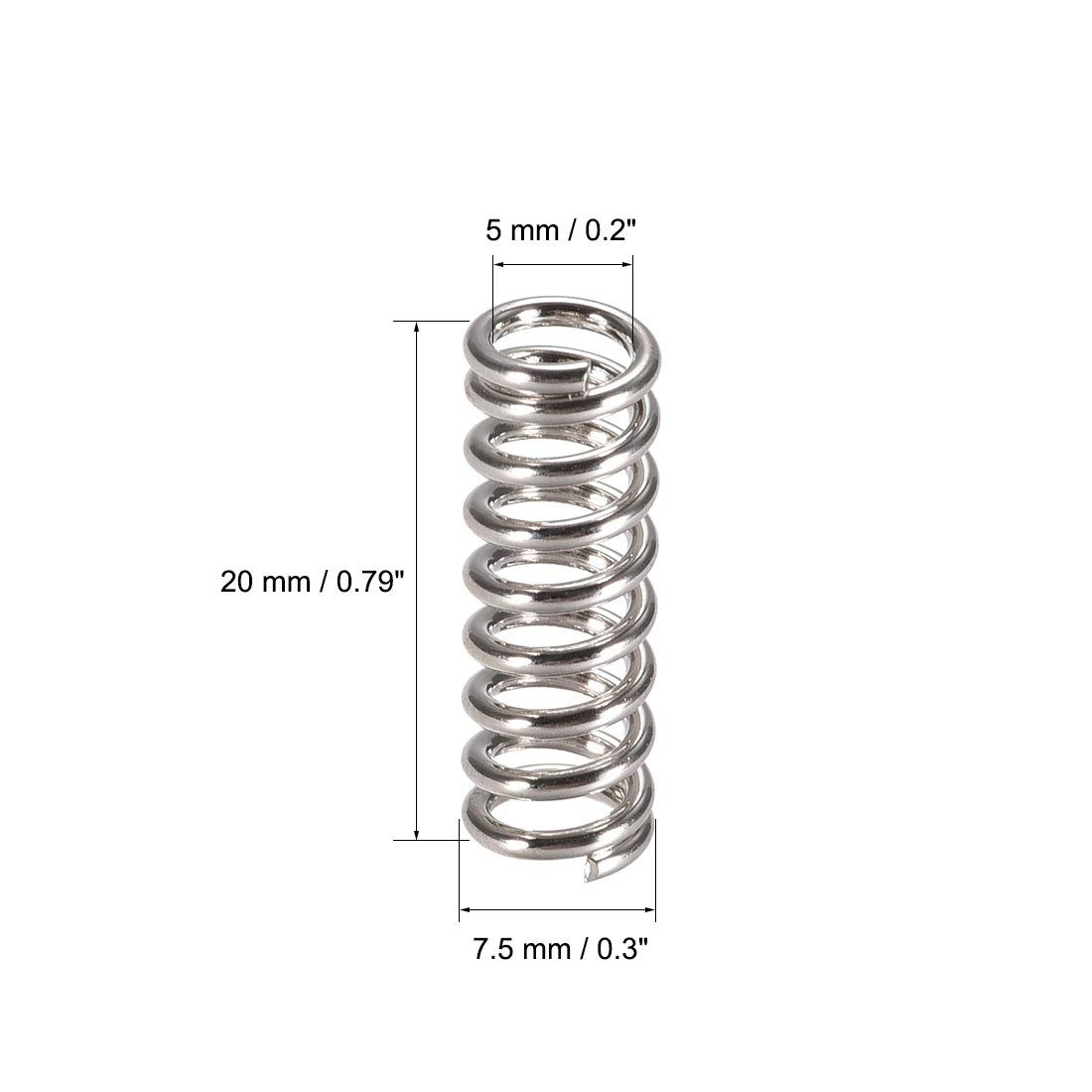

Specificatii tehnice:

• Tip produs: arc elicoidal de compresie.
• Aplicatie: mecanism de tensionare extruder.
• Lungime libera: 20mm.
• Diametru exterior: 7.5mm.
• Diametru interior nominal: 5mm.
• Diametru sarma: 1.2mm.
• Material: nichel.

Continut pachet:

• 4 x arc din nichel pentru extruder.

Instructiuni de montaj / utilizare:

• Opriti imprimanta 3D, deconectati alimentarea si scoateti filamentul din extruder.
• Eliberati tensiunea bratului extruderului si retineti pozitia arcului existent.
• Verificati compatibilitatea locasului cu lungimea de 20mm si diametrul exterior de 7.5mm.
• Montati arcul pe tija sau surubul de ghidare al mecanismului.
• Reasamblati bratul extruderului si reglati compresia progresiv.
• Introduceti filamentul si verificati daca roata de antrenare il deplaseaza fara patinare sau deformare.
• Efectuati un test de extrudare inainte de reluarea imprimarii.
• Montajul si reglajele trebuie realizate de o persoana competenta.

Recomandari si precautii:

• Nu comprimati complet arcul in timpul functionarii normale.
• Evitati presiunea excesiva, deoarece poate deforma filamentul sau suprasolicita mecanismul extruderului.
• Verificati alinierea arcului pentru a preveni frecarea de componentele apropiate.
• Inlocuiti arcul daca ramane deformat sau nu mai revine la lungimea initiala.
• Pentru probleme de avans, verificati si roata dintata, rola de presare si traseul filamentului.

Compatibilitate:

• Extrudere pentru imprimante 3D care utilizeaza arcuri de compresie cu lungimea libera de 20mm.
• Locasuri compatibile cu diametrul exterior de 7.5mm.
• Tije sau suruburi de ghidare compatibile cu diametrul interior nominal de 5mm.
