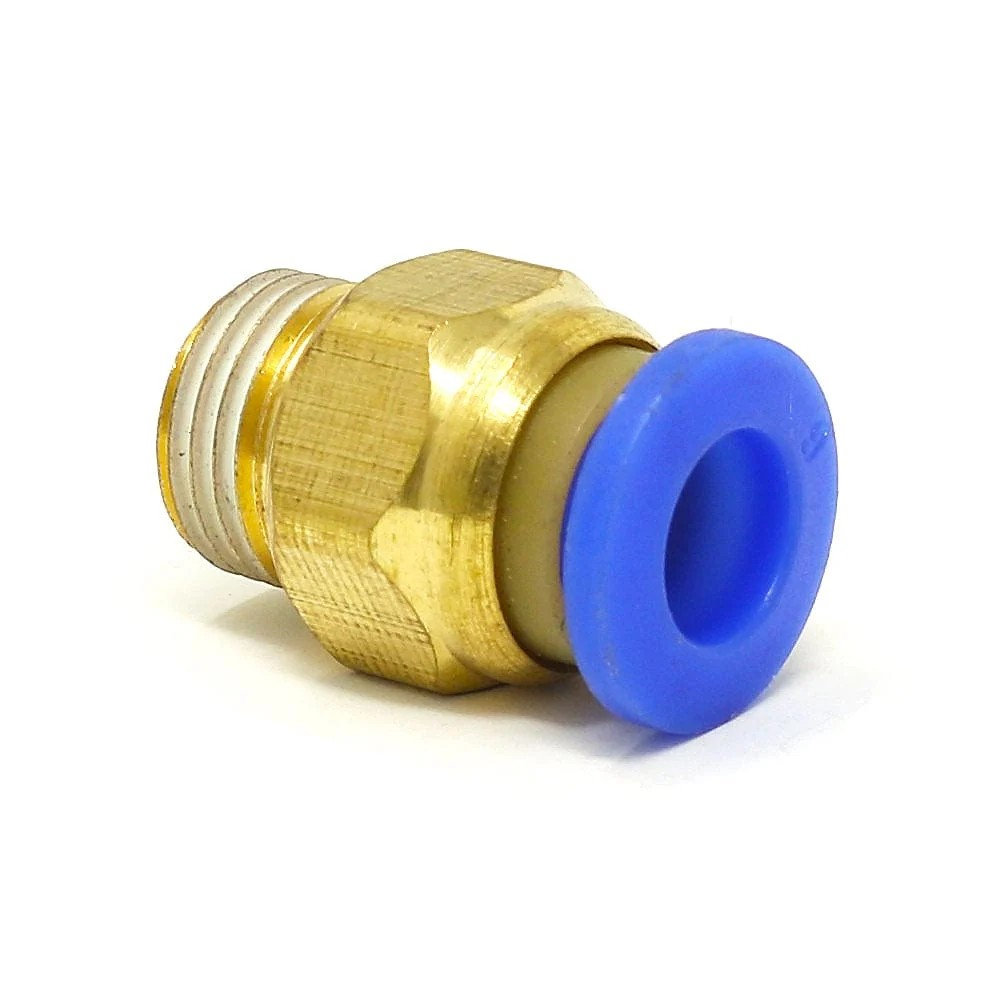

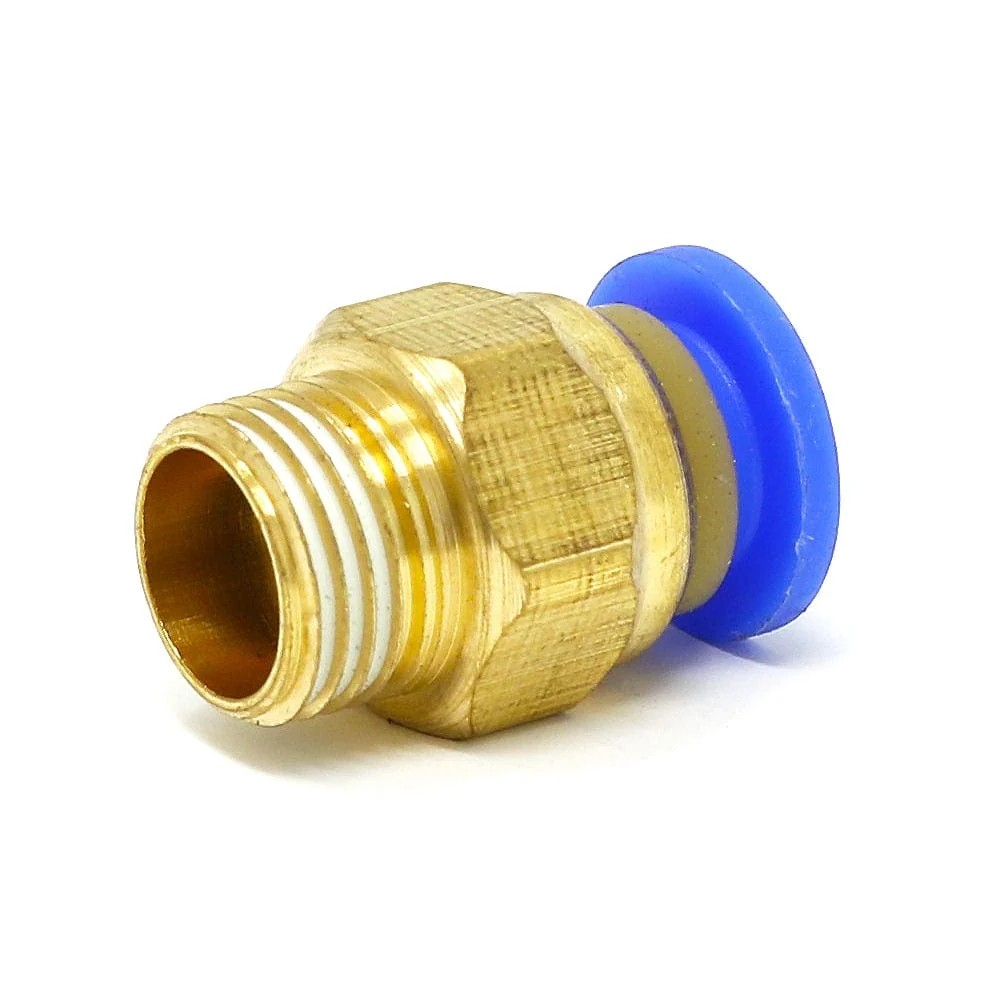

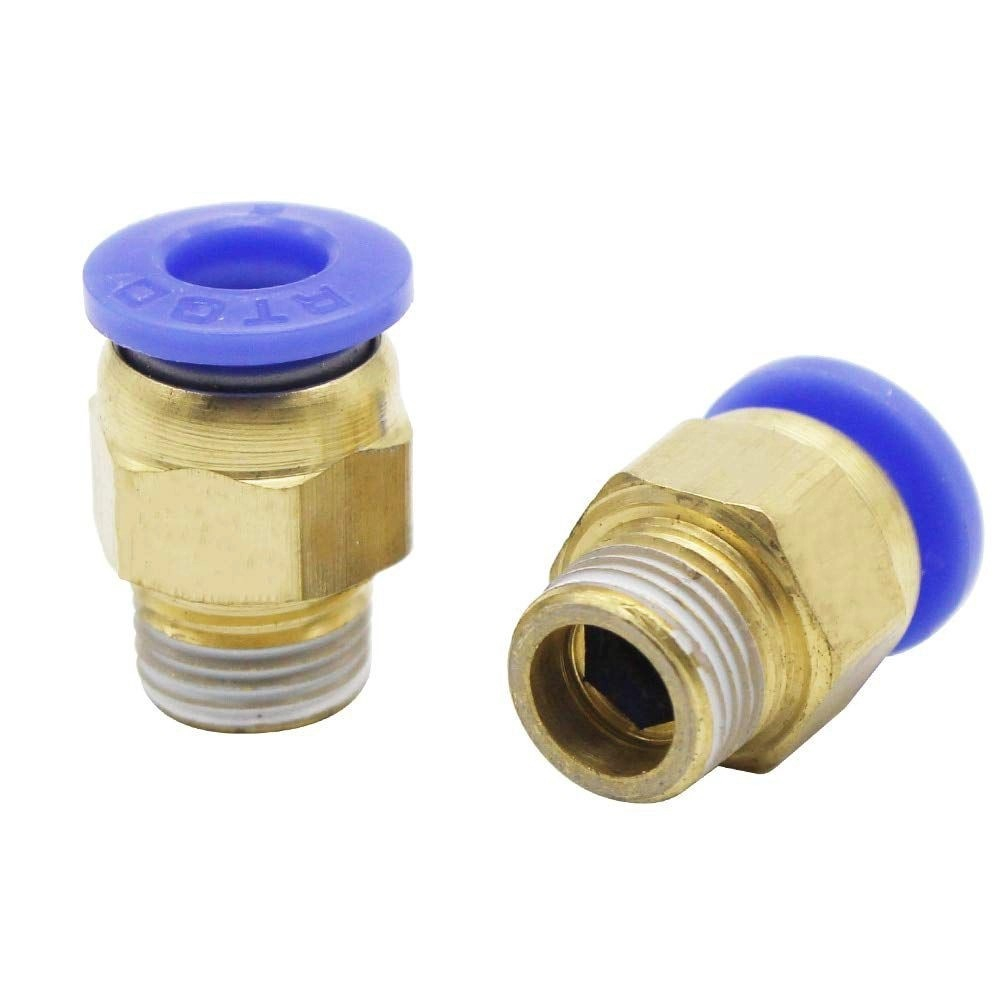

Conectorul pneumatic PC6-01 este utilizat pentru fixarea rapida a tubului PTFE intr-un sistem de alimentare Bowden. Poate fi montat pe extrudere, hotenduri sau adaptoare compatibile, prevazute cu filet interior R1/8.

Denumirea modelului indica principalele dimensiuni de conectare: cifra 6 corespunde tubului cu diametrul exterior de 6mm, iar codul 01 indica filetul conic R1/8, denumit si PT 1/8 sau BSPT 1/8.

Diametrul exterior al filetului este de aproximativ 9.7mm, motiv pentru care acesta este descris uneori comercial drept „filet de 10mm”. Totusi, filetul R1/8 nu trebuie confundat cu un filet metric M10, deoarece standardul si profilul filetului sunt diferite.

Sistemul de conectare push-fit permite introducerea si blocarea tubului fara alte elemente de prindere. Mecanismul interior retine tubul, iar inelul albastru permite eliberarea acestuia atunci cand este apasat complet.

Aceasta varianta are un opritor interior, astfel incat tubul PTFE se opreste in interiorul conectorului si nu trece complet prin zona filetata. Filamentul continua prin orificiul central catre urmatoarea componenta a sistemului de alimentare.

Conectorul stabileste diametrul exterior al tubului, nu diametrul filamentului. Utilizarea cu filament de 1.75mm este posibila numai daca tubul de 6mm are un diametru interior corespunzator si daca traseul central al ansamblului permite trecerea filamentului.

Specificatii tehnice:

• Tip produs: conector pneumatic rapid
• Model: PC6-01
• Sistem de conectare: push-fit
• Diametru exterior tub compatibil: 6mm
• Configuratie tub: oprire in interiorul conectorului
• Tip filet: exterior conic
• Standard filet: R1/8 / PT 1/8 / BSPT 1/8
• Diametru exterior filet: 9.7mm
• Material corp: alama
• Culoare corp: auriu
• Culoare inel de eliberare: albastru
• Aplicatie: sisteme de alimentare Bowden pentru imprimante 3D

Compatibilitate:

• Tuburi PTFE cu diametrul exterior de 6mm
• Extrudere, hotenduri si adaptoare cu filet interior R1/8
• Sisteme Bowden care utilizeaza un conector cu opritor interior
• Sisteme pentru filament de 1.75mm, daca diametrul interior al tubului este potrivit
• Sisteme pentru filament de 2.85mm sau 3mm, daca tubul si traseul central au dimensiunile corespunzatoare

Inainte de a comanda, verificati diametrul exterior si interior al tubului, standardul filetului si modul in care tubul trebuie sa se aseze in extruder, hotend sau adaptor. Filetul R1/8 nu este identic cu M10, chiar daca diametrul exterior masurat este apropiat de 10mm.

Instructiuni de montaj si utilizare:

• Opriti imprimanta si deconectati alimentarea electrica.
• Daca montajul se realizeaza in apropierea hotendului, asteptati racirea completa a acestuia.
• Verificati daca piesa pe care se monteaza conectorul are filet interior R1/8.
• Verificati daca tubul PTFE are diametrul exterior de 6mm.
• Taiati capatul tubului drept, fara bavuri, deformari sau margini inclinate.
• Insurubati conectorul manual pentru a evita deteriorarea sau incrucisarea filetului.
• Strangeti moderat conectorul folosind zona hexagonala a corpului.
• Nu strangeti excesiv si nu aplicati forta asupra inelului albastru.
• Introduceti tubul drept pana cand acesta ajunge la opritorul interior.
• Trageti usor de tub pentru a verifica blocarea corecta.
• Introduceti filamentul si verificati daca acesta circula liber prin traseul central.
• Pentru demontarea tubului, apasati complet inelul albastru si trageti tubul drept.
• Inlocuiti conectorul daca tubul capata joc, aluneca in timpul retractiilor sau nu mai poate fi blocat corespunzator.

Continut pachet:

• 1 x Conector pneumatic PC6-01 pentru tub PTFE de 6mm
