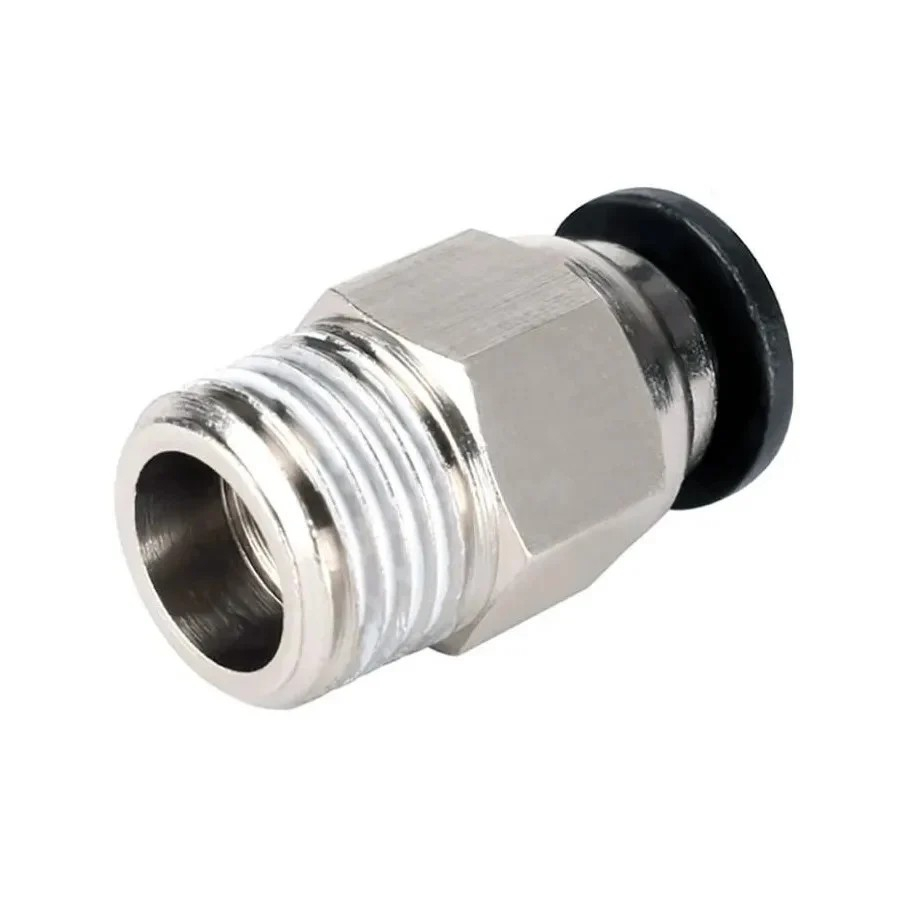

Conectorul pneumatic PC4-01 este utilizat pentru fixarea tubului PTFE in sistemele de alimentare Bowden ale imprimantelor 3D. Sistemul de prindere push-fit permite introducerea rapida a tubului si blocarea acestuia fara utilizarea unor elemente suplimentare de strangere.

In codul produsului, PC4 indica compatibilitatea cu tuburi avand diametrul exterior de 4mm, iar 01 desemneaza filetul exterior conic R1/8, cunoscut si ca PT 1/8 sau BSPT 1/8. Filetul nu este M10, chiar daca diametrul sau exterior poate fi apropiat de 10mm.

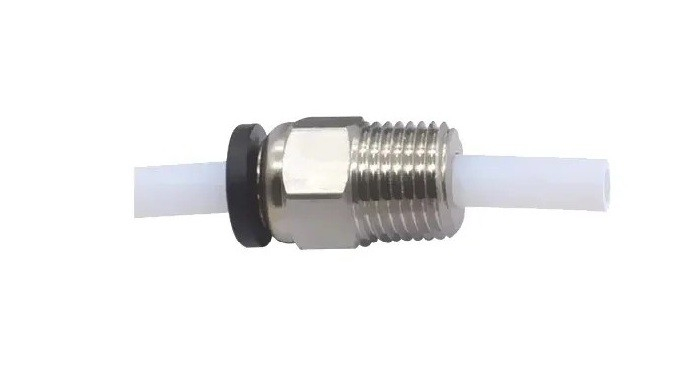

Aceasta varianta are trecere completa, ceea ce inseamna ca tubul PTFE poate traversa corpul conectorului. Tubul poate fi introdus pana la pozitia prevazuta de extruder, adaptor sau hotend, contribuind la realizarea unui traseu continuu pentru filament.

Conectorul este potrivit pentru tuburi Bowden de 2x4mm, utilizate in mod obisnuit cu filament de 1.75mm. Pentru o alimentare corecta, capatul tubului trebuie taiat drept si introdus complet, fara spatii intre tub si componentele urmatoare ale traseului filamentului.

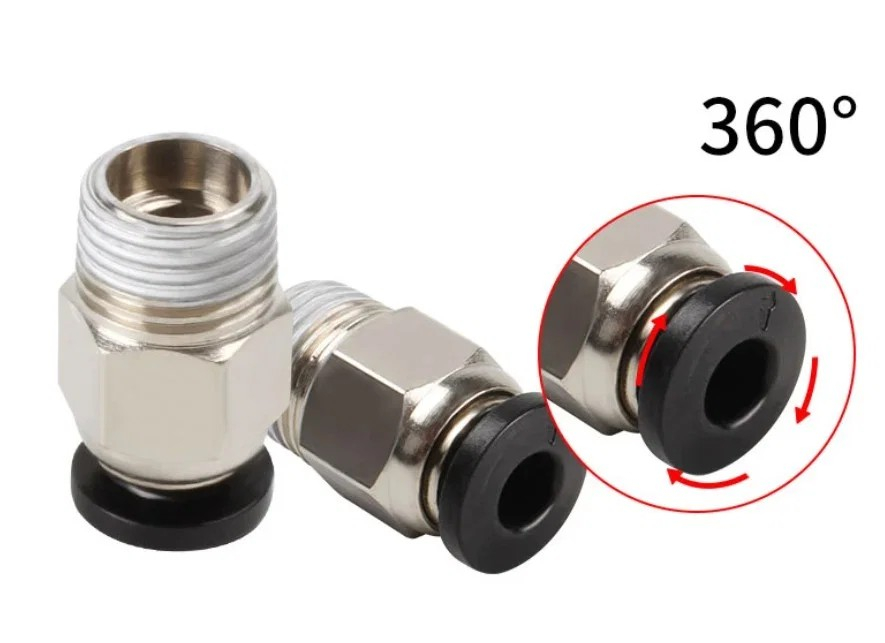

Pentru demontare, inelul de eliberare se apasa spre corpul conectorului, iar tubul se extrage simultan. Dupa mai multe demontari, trebuie verificata suprafata tubului in zona de prindere, deoarece urmele produse de mecanismul intern pot afecta fixarea.

Specificatii tehnice:

• Tip produs: conector pneumatic pentru imprimanta 3D
• Model: PC4-01
• Sistem de conectare: push-fit
• Constructie: cu trecere completa pentru tub
• Diametru exterior tub compatibil: 4mm
• Dimensiune uzuala tub Bowden: 2x4mm
• Diametru filament compatibil: 1.75mm

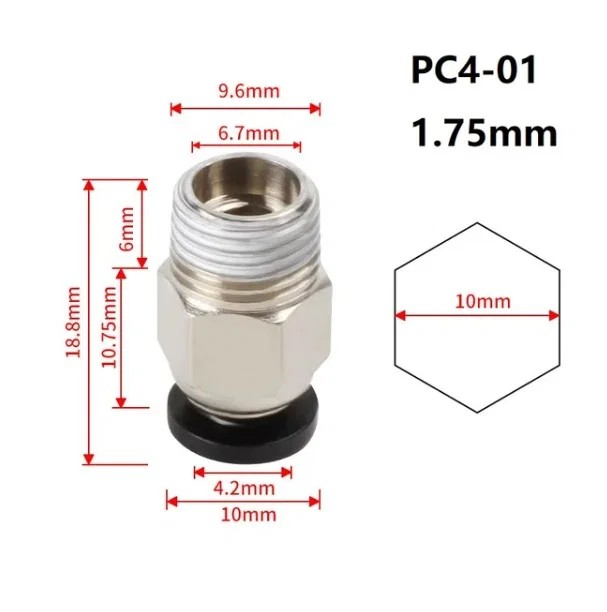

• Tip filet: exterior conic R1/8
• Denumiri echivalente ale filetului: PT 1/8, BSPT 1/8
• Material corp: metal
• Utilizare: fixarea tubului PTFE in sisteme de alimentare Bowden
• Aplicatie: imprimante 3D FDM

Compatibilitate:

• Tuburi PTFE cu diametrul exterior de 4mm
• Tuburi Bowden de 2x4mm pentru filament de 1.75mm
• Filament cu diametrul de 1.75mm
• Extrudere, adaptoare si hotenduri prevazute cu filet interior R1/8
• Sisteme Bowden in care tubul PTFE trebuie sa treaca prin conector
• Hotenduri E3D V6 sau compatibile, daca adaptorul Bowden utilizat are filet interior R1/8

Inainte de a comanda, verificati tipul filetului, diametrul exterior al tubului si modul in care acesta trebuie pozitionat in ansamblu. Acest produs este varianta cu trecere completa si nu trebuie confundat cu un conector prevazut cu opritor interior.

Instructiuni de montaj si utilizare:

• Opriti imprimanta si deconectati alimentarea electrica.
• Verificati daca locul de montaj este prevazut cu filet interior R1/8.
• Curatati filetul si indepartati eventualele reziduuri.
• Insurubati conectorul manual, apoi strangeti-l cu o cheie potrivita, fara a aplica o forta excesiva.
• Taiati capatul tubului PTFE drept, la un unghi de 90 de grade.
• Verificati ca tubul sa nu fie deformat, ovalizat sau deteriorat in zona de prindere.
• Apasati tubul prin inelul de eliberare si introduceti-l complet pana la pozitia prevazuta de extruder sau hotend.
• Verificati ca tubul sa fie asezat complet si sa nu ramana un spatiu in traseul filamentului.
• Trageti usor de tub pentru a verifica blocarea acestuia.
• Pentru demontare, apasati inelul de eliberare spre corpul conectorului si extrageti simultan tubul.
• Dupa montaj, introduceti filamentul si verificati daca acesta se deplaseaza liber prin tub si prin conector.
• Inlocuiti conectorul daca tubul nu mai ramane fixat sau prezinta joc in timpul retractarilor.

Continut pachet:

• 1 x Conector pneumatic PC4-01 cu trecere completa, pentru tub PTFE de 4mm si filet R1/8
