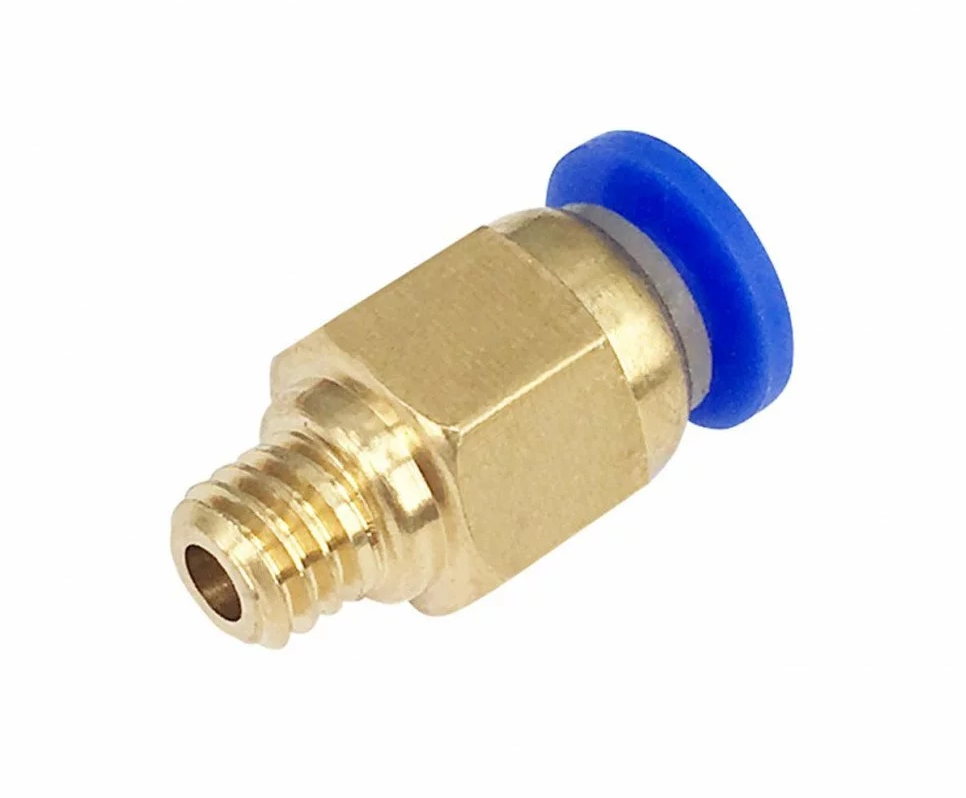

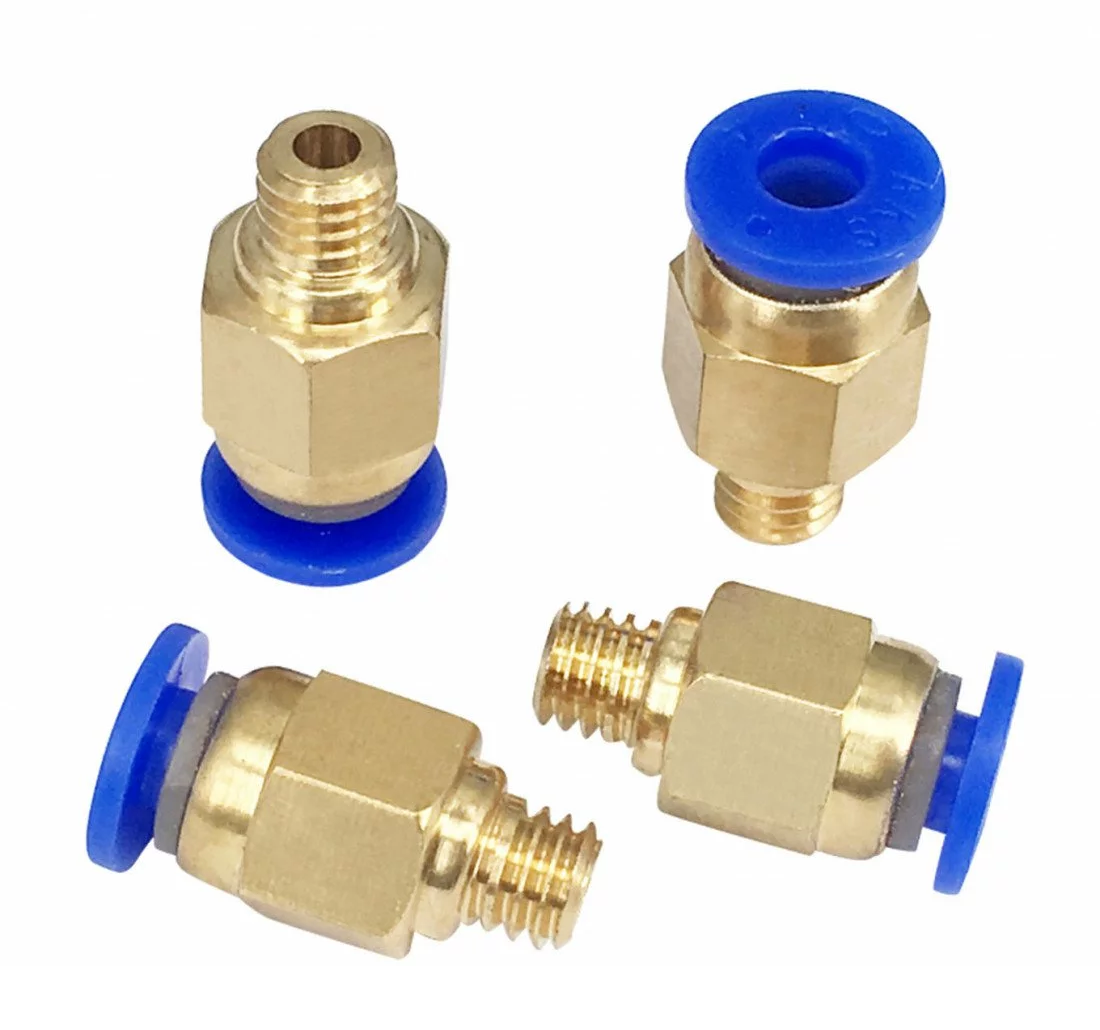

Conectorul pneumatic PC4-M5 este utilizat pentru fixarea tubului PTFE pe extruderul, hotendul sau adaptorul unui sistem de alimentare Bowden.

Denumirea PC4-M5 indica utilizarea unui tub cu diametrul exterior de 4mm si prezenta unui filet exterior metric M5x0.8. In sistemele pentru filament de 1.75mm se utilizeaza in mod obisnuit un tub PTFE de 2x4mm.

Aceasta este varianta cu opritor interior, in care tubul PTFE se opreste in corpul conectorului si nu trece complet prin zona filetata. Filamentul continua prin orificiul central catre componenta urmatoare a sistemului de alimentare.

Sistemul de conectare push-fit permite introducerea si blocarea tubului fara elemente suplimentare de prindere. Inelul de eliberare actioneaza mecanismul interior si permite scoaterea tubului atunci cand este apasat complet.

Corpul conectorului este realizat din alama, iar mecanismul interior retine tubul in timpul alimentarii si retractiilor filamentului. Produsul este potrivit pentru inlocuirea unui conector uzat sau pentru configurarea unui sistem Bowden prevazut cu filet interior M5x0.8.

Specificatii tehnice:

• Tip produs: conector pneumatic rapid
• Model: PC4-M5
• Sistem de conectare: push-fit
• Configuratie tub: oprire in interiorul conectorului
• Diametru exterior tub compatibil: 4mm
• Dimensiune uzuala tub PTFE: 2x4mm
• Diametru filament: 1.75mm
• Tip filet: exterior metric
• Dimensiune filet: M5x0.8
• Material corp: alama
• Presiune de lucru declarata: 0-150 PSI
• Temperatura de lucru declarata: 0-60°C
• Aplicatie: sisteme de alimentare Bowden pentru imprimante 3D

Compatibilitate:

• Tuburi PTFE cu diametrul exterior de 4mm
• Tuburi Bowden de 2x4mm
• Filament cu diametrul de 1.75mm
• Extrudere, hotenduri si adaptoare prevazute cu filet interior M5x0.8
• Sisteme Bowden in care tubul PTFE trebuie sa se opreasca in interiorul conectorului

Inainte de a comanda, verificati dimensiunea filetului, diametrul exterior al tubului si daca ansamblul necesita un conector cu opritor interior. Filetul M5 nu este compatibil cu orificiile filetate M6.

Instructiuni de montaj si utilizare:

• Opriti imprimanta si deconectati alimentarea electrica.
• Daca montajul se realizeaza in apropierea hotendului, asteptati racirea completa a acestuia.
• Verificati daca piesa pe care se monteaza conectorul are filet interior M5x0.8.
• Taiati capatul tubului PTFE drept, fara bavuri, deformari sau margini inclinate.
• Insurubati conectorul manual pentru a evita deteriorarea sau incrucisarea filetului.
• Strangeti moderat conectorul folosind zona hexagonala a corpului.
• Nu strangeti excesiv si nu aplicati forta asupra inelului de eliberare.
• Introduceti tubul drept pana cand acesta ajunge la opritorul interior.
• Trageti usor de tub pentru a verifica blocarea corecta.
• Introduceti filamentul si verificati daca acesta circula liber prin traseul central.
• Pentru demontarea tubului, apasati complet inelul de eliberare si trageti tubul drept.
• Inlocuiti conectorul daca tubul capata joc, aluneca in timpul retractiilor sau nu mai poate fi fixat corespunzator.

Continut pachet:

• 1 x Conector pneumatic PC4-M5 cu opritor interior pentru tub PTFE de 4mm
