Kitul extruder MK8 Bowden este mecanismul care preia filamentul de la rola si il impinge prin tubul PTFE catre hotend. Este destinat inlocuirii unui extruder uzat sau modernizarii unui ansamblu realizat din plastic.

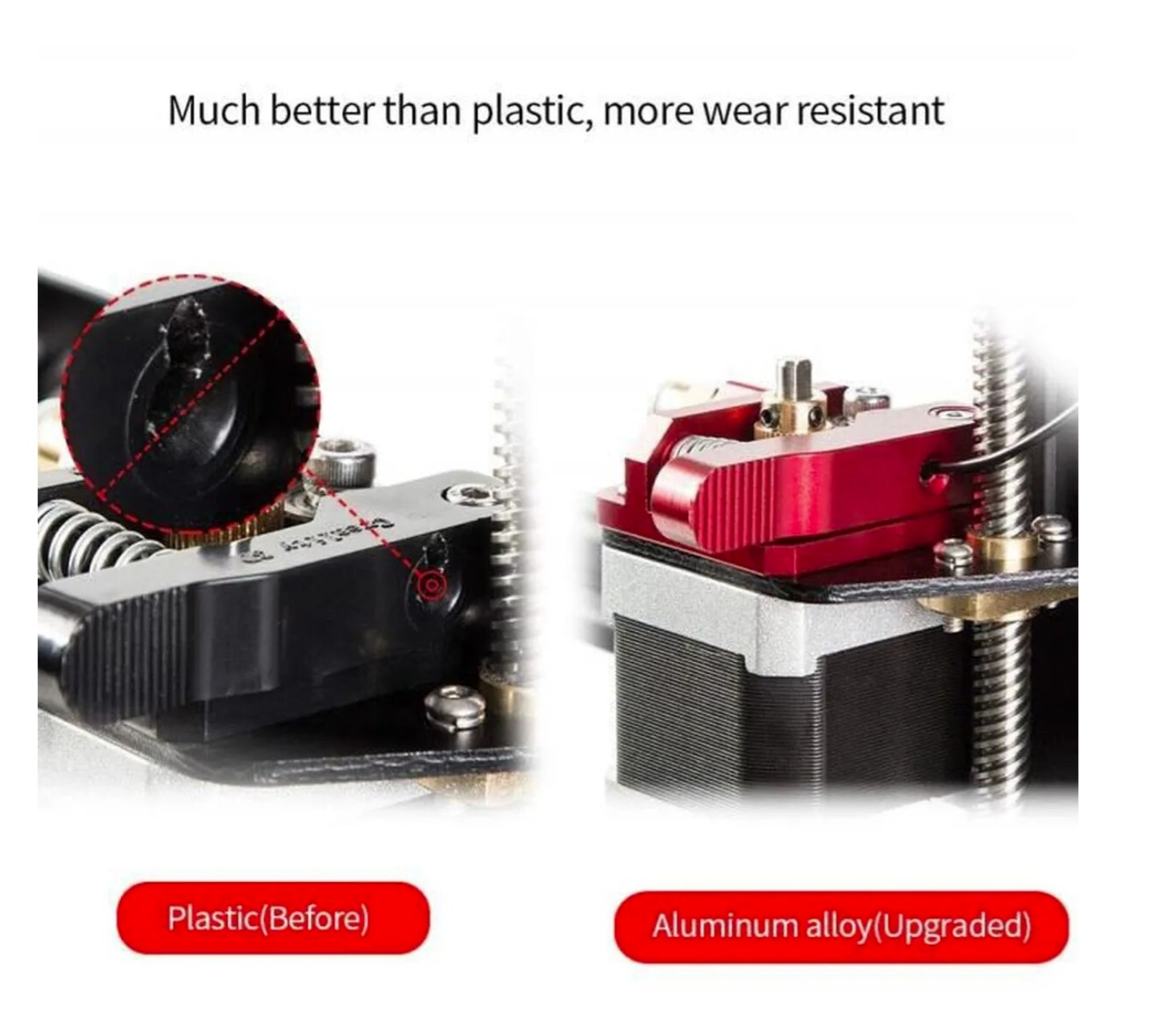

Corpul si bratul extruderului sunt fabricate din aluminiu, oferind rigiditate si stabilitate mecanica in timpul alimentarii filamentului. Constructia metalica reduce deformarea bratului de presiune si ajuta la mentinerea unui contact constant intre filament, roata dintata si rulmentul de ghidare.

Extruderul utilizeaza configuratia MK8 Bowden si este destinat filamentului cu diametrul de 1.75mm. Presiunea exercitata asupra filamentului poate fi reglata prin tensionarea arcului, pentru obtinerea unei alimentari uniforme fara strivirea excesiva a materialului.

Varianta dreapta se refera la orientarea bratului de tensionare fata de corpul extruderului. Aceasta caracteristica trebuie comparata cu pozitia extruderului original si cu configuratia imprimantei inainte de montaj.

Produsul are finisaj rosu si este potrivit pentru imprimante Creality compatibile cu extrudere MK8 montate in aceasta orientare.

Specificatii tehnice:

• Tip produs: extruder pentru imprimanta 3D
• Configuratie: MK8 Bowden
• Orientare: dreapta
• Diametru filament: 1.75mm
• Material: aluminiu
• Culoare: rosu
• Rol: antrenarea si alimentarea filamentului catre hotend
• Aplicatie: inlocuire sau modernizare extruder

Compatibilitate:

• Creality CR-7
• Creality CR-8
• Creality CR-10
• Creality Ender 3 V2
• Imprimante 3D care utilizeaza extruder MK8 Bowden, filament de 1.75mm si configuratie cu brat pe partea dreapta

Inainte de a comanda, verificati orientarea extruderului original, pozitia gaurilor de montaj, diametrul axului motorului si sistemul de conectare a tubului PTFE.

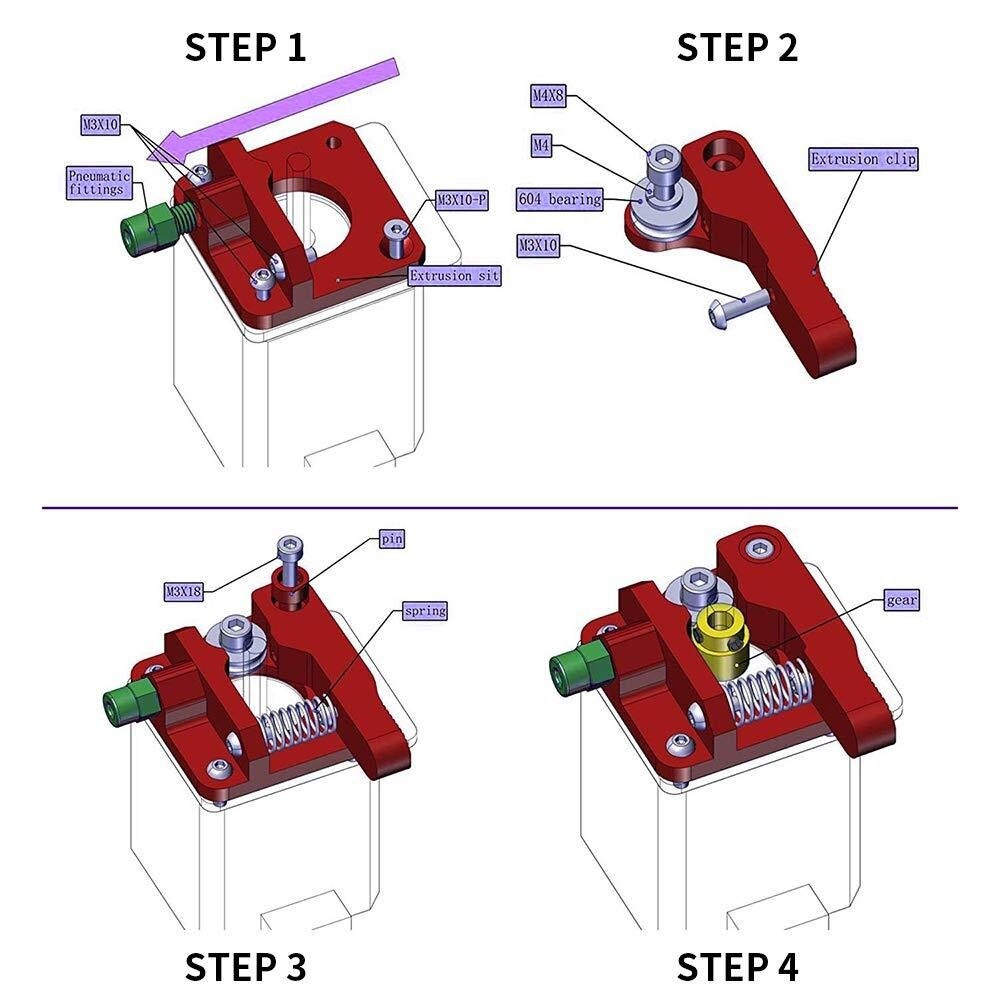

Instructiuni de montaj si utilizare:

• Opriti imprimanta, deconectati alimentarea si indepartati filamentul.
• Demontati extruderul existent de pe motorul pas cu pas.
• Asamblati corpul extruderului si bratul de tensionare fara a strange excesiv surubul de articulatie.

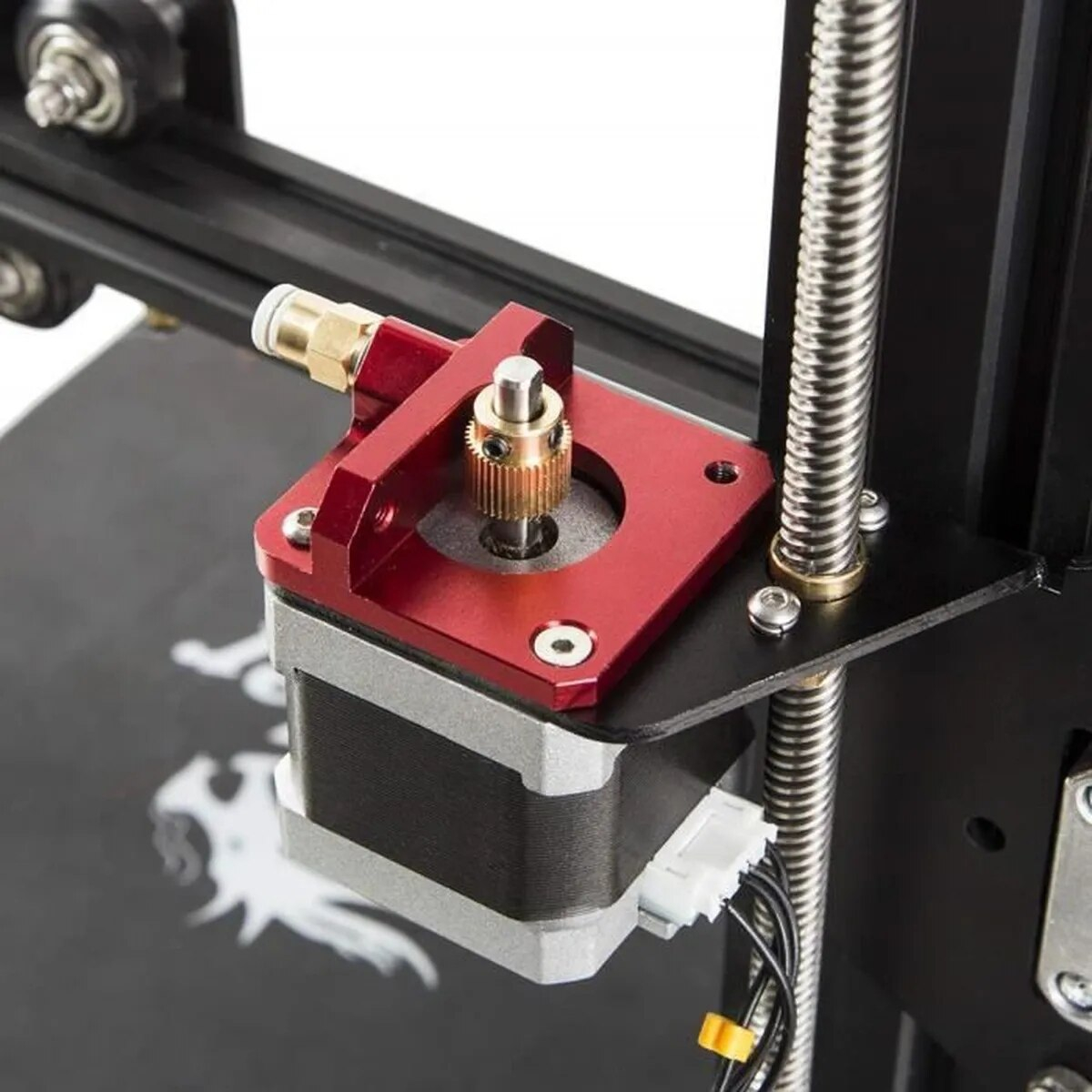

• Montati extruderul pe motor, respectand orientarea spre dreapta.
• Aliniati canalul rotii dintate cu traseul filamentului si cu rulmentul de presiune.
• Conectati tubul PTFE si verificati fixarea acestuia in conectorul pneumatic.
• Reglati presiunea arcului astfel incat filamentul sa fie antrenat fara alunecare si fara deformare excesiva.
• Rotiti manual mecanismul si verificati daca bratul de tensionare se deplaseaza liber.
• Dupa montaj, efectuati un test de alimentare si verificati sensul de deplasare a filamentului.
• Recalibrati valoarea E-steps/mm a extruderului pentru obtinerea unei lungimi corecte de filament extrudat.

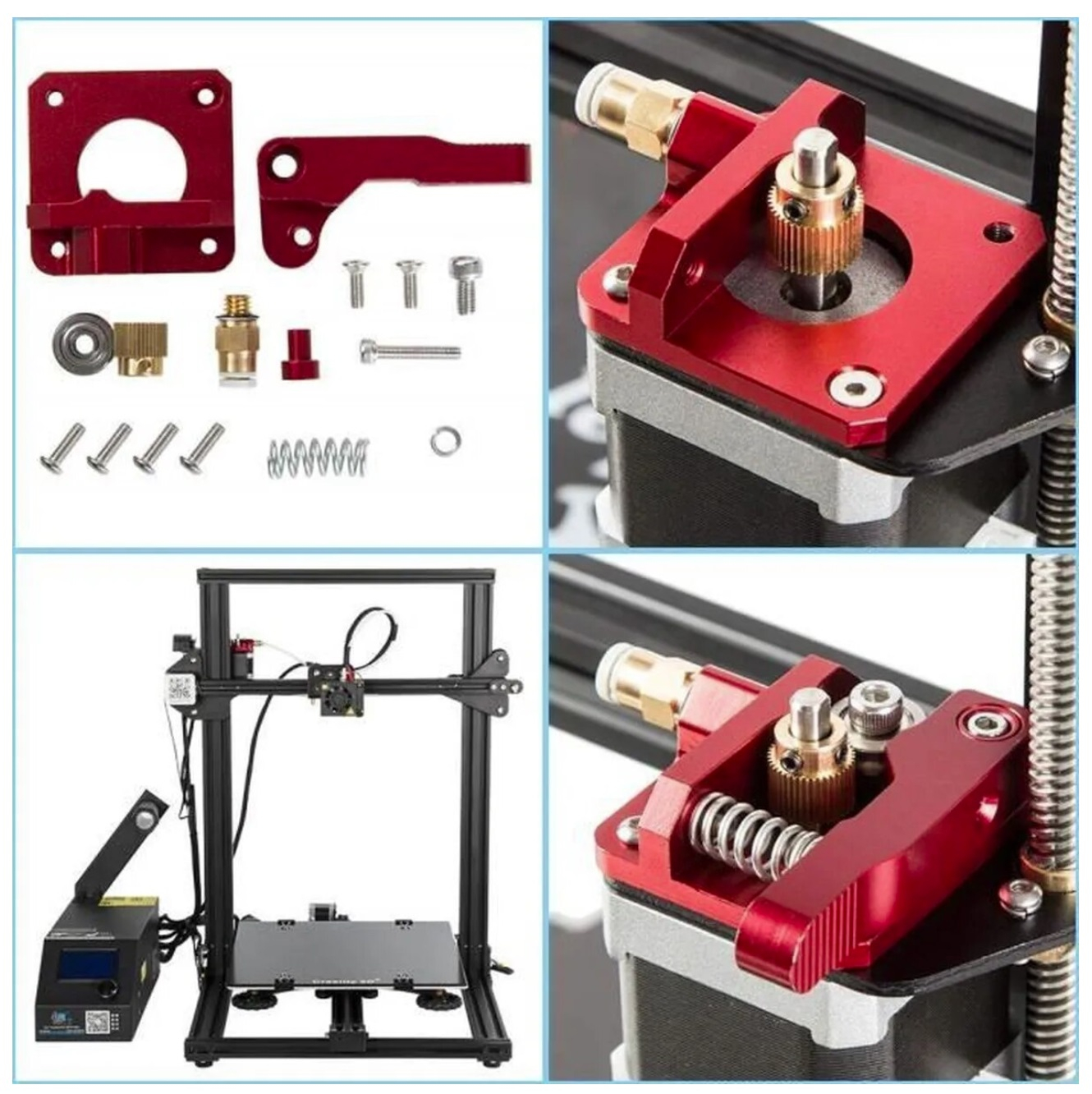

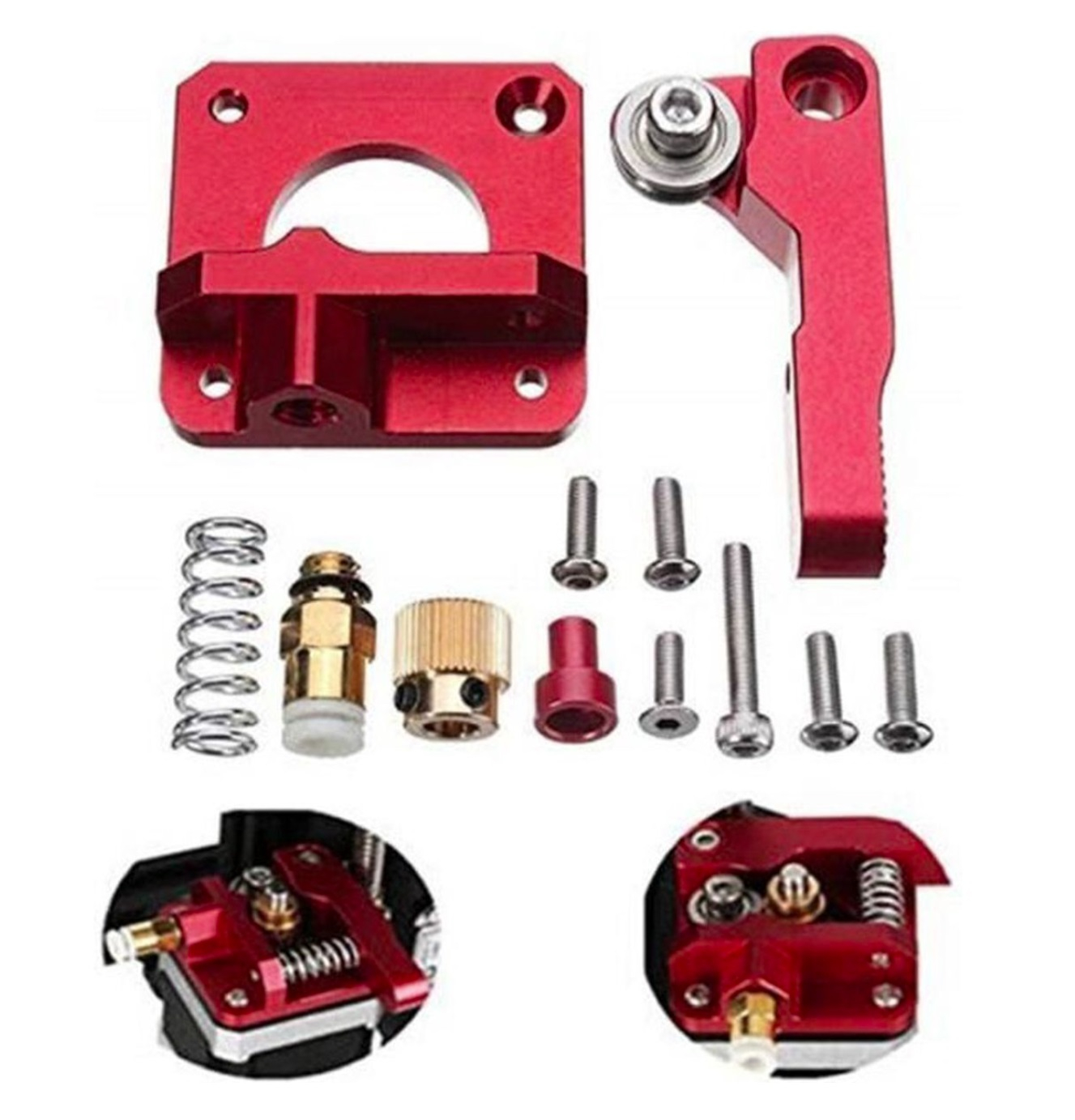

Continut pachet:

• 1 x Kit extruder MK8 Bowden din aluminiu, varianta dreapta, rosu
