Extruderul MK10 tip MakerBot este mecanismul care preseaza filamentul pe roata dintata si il antreneaza catre hotend. Poate fi utilizat pentru inlocuirea unui extruder uzat sau pentru asamblarea unui sistem de alimentare compatibil.

Produsul este configurat pentru filament cu diametrul de 1.75mm si se livreaza asamblat. Roata dintata inclusa se monteaza pe axul motorului pas cu pas si transmite miscarea de rotatie catre filament.

Varianta dreapta descrie orientarea mecanismului de tensionare si trebuie comparata cu pozitia extruderului existent.

Pentru o alimentare corecta, canalul rotii dintate trebuie aliniat cu traseul filamentului si cu elementul de presiune al extruderului. Dupa montaj, se recomanda verificarea si recalibrarea parametrului E-steps/mm.

Specificatii tehnice:

• Tip produs: extruder pentru imprimanta 3D / impingator de filament
• Model: MK10
• Configuratie: tip MakerBot
• Orientare: dreapta
• Roata dintata inclusa: 40 de dinti
• Fixare pe ax: cu surub lateral
• Filament compatibil: 1.75mm
• Rol: antrenarea si alimentarea filamentului
• Aplicatie: imprimante 3D FDM

Compatibilitate:

• Sisteme de extrudare MK10 tip MakerBot
• Imprimante 3D care utilizeaza filament de 1.75mm
• Configuratii cu extruder montat in orientare dreapta

Inainte de comandare, comparati orientarea, pozitia gaurilor de montaj, diametrul axului motorului si traseul filamentului cu ansamblul existent.

Instructiuni de montaj si utilizare:

• Opriti imprimanta si deconectati alimentarea electrica.
• Indepartati filamentul si demontati extruderul existent.
• Montati roata dintata pe axul motorului pas cu pas.
• Aliniati canalul rotii dintate cu traseul filamentului si cu elementul de presiune.
• Fixati roata dintata astfel incat sa nu alunece pe ax in timpul functionarii.
• Montati ansamblul extruderului in orientarea corespunzatoare.
• Introduceti filamentul si verificati daca mecanismul il antreneaza uniform.
• Verificati presiunea exercitata asupra filamentului pentru a evita alunecarea sau deformarea excesiva.
• Efectuati un test de alimentare si verificati sensul de deplasare a filamentului.
• Recalibrati valoarea E-steps/mm dupa montaj.

Continut pachet:

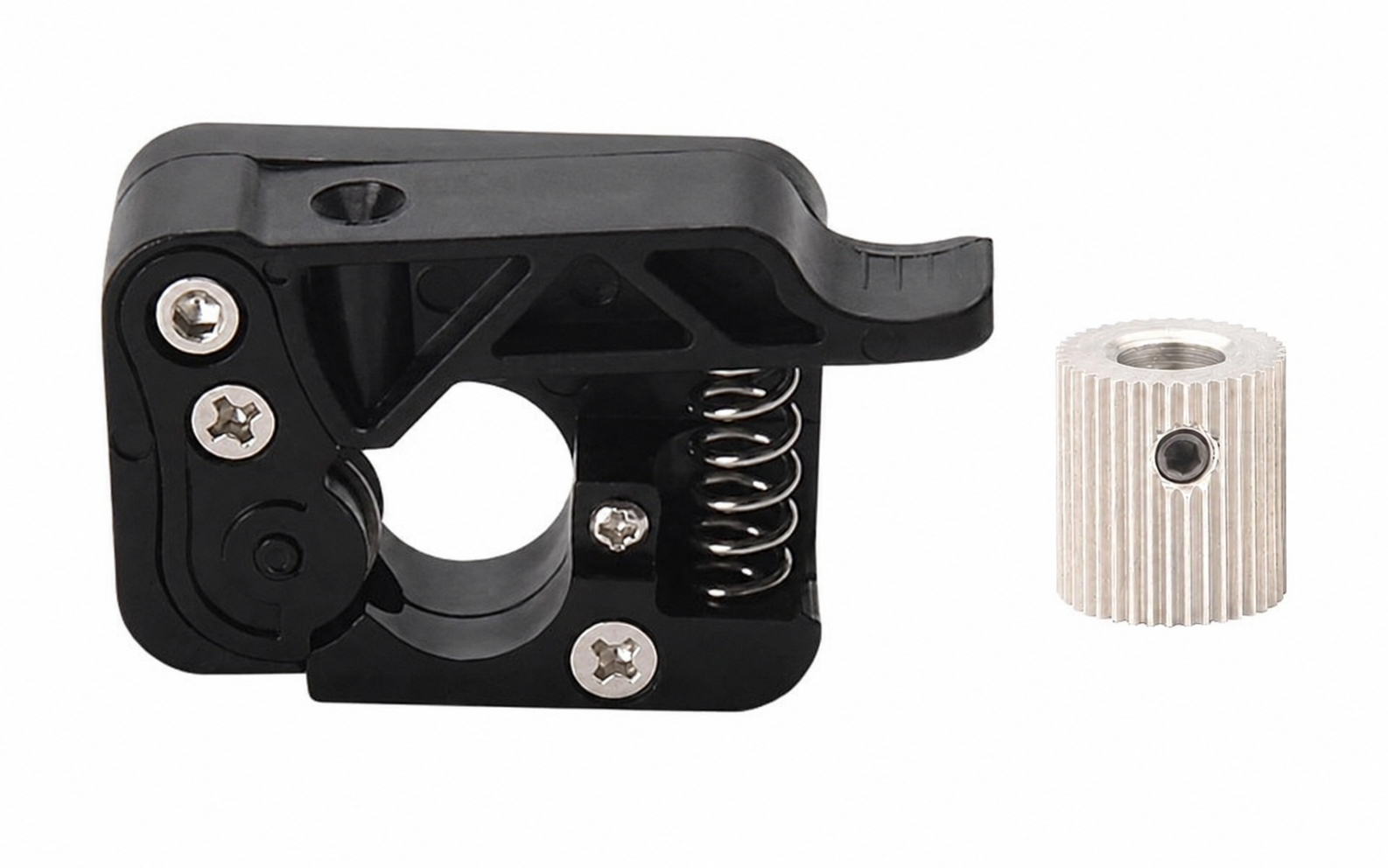

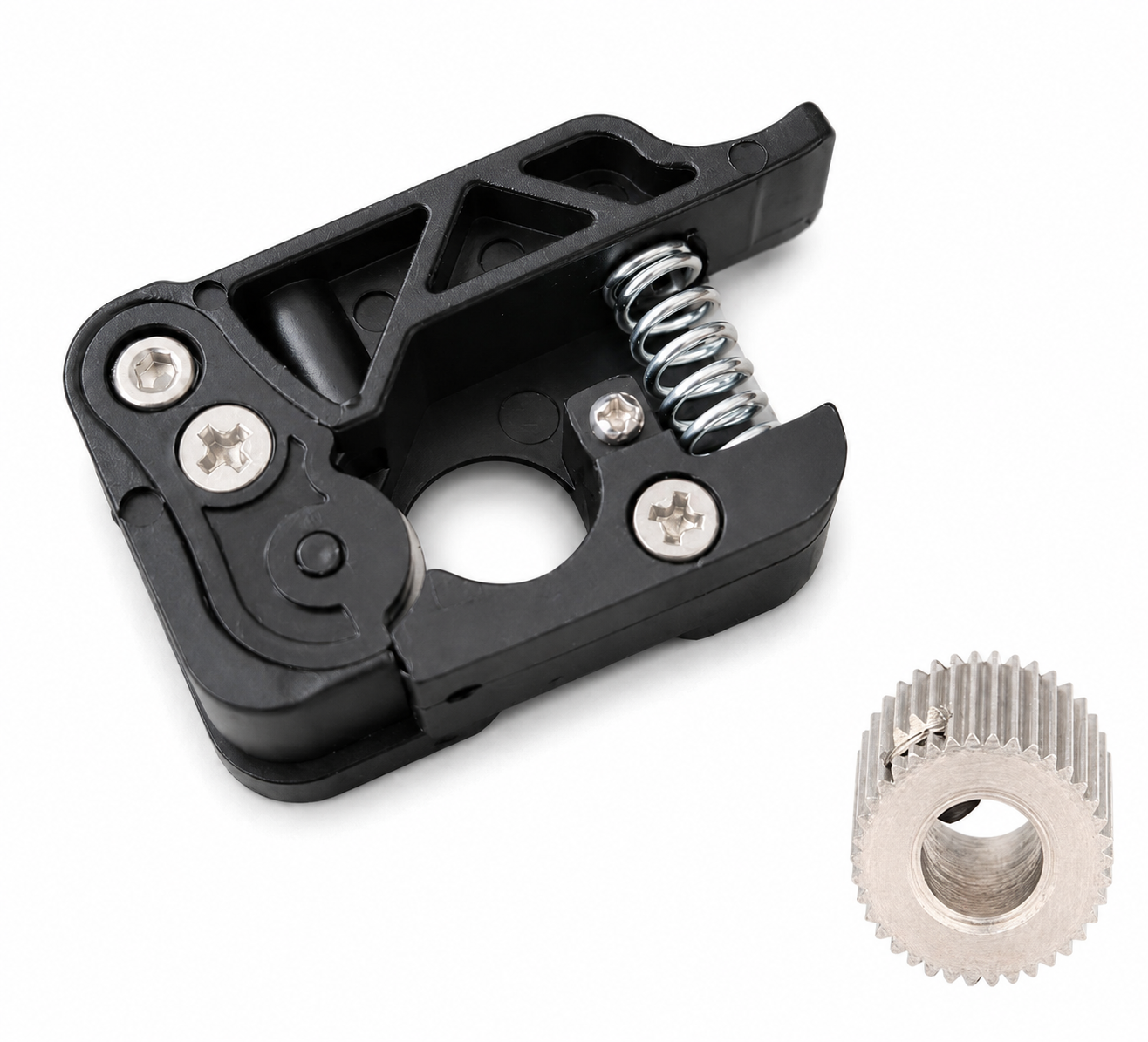

• 1 x Extruder MK10 tip MakerBot, varianta dreapta, asamblat
• 1 x Roata dintata pentru antrenarea filamentului
