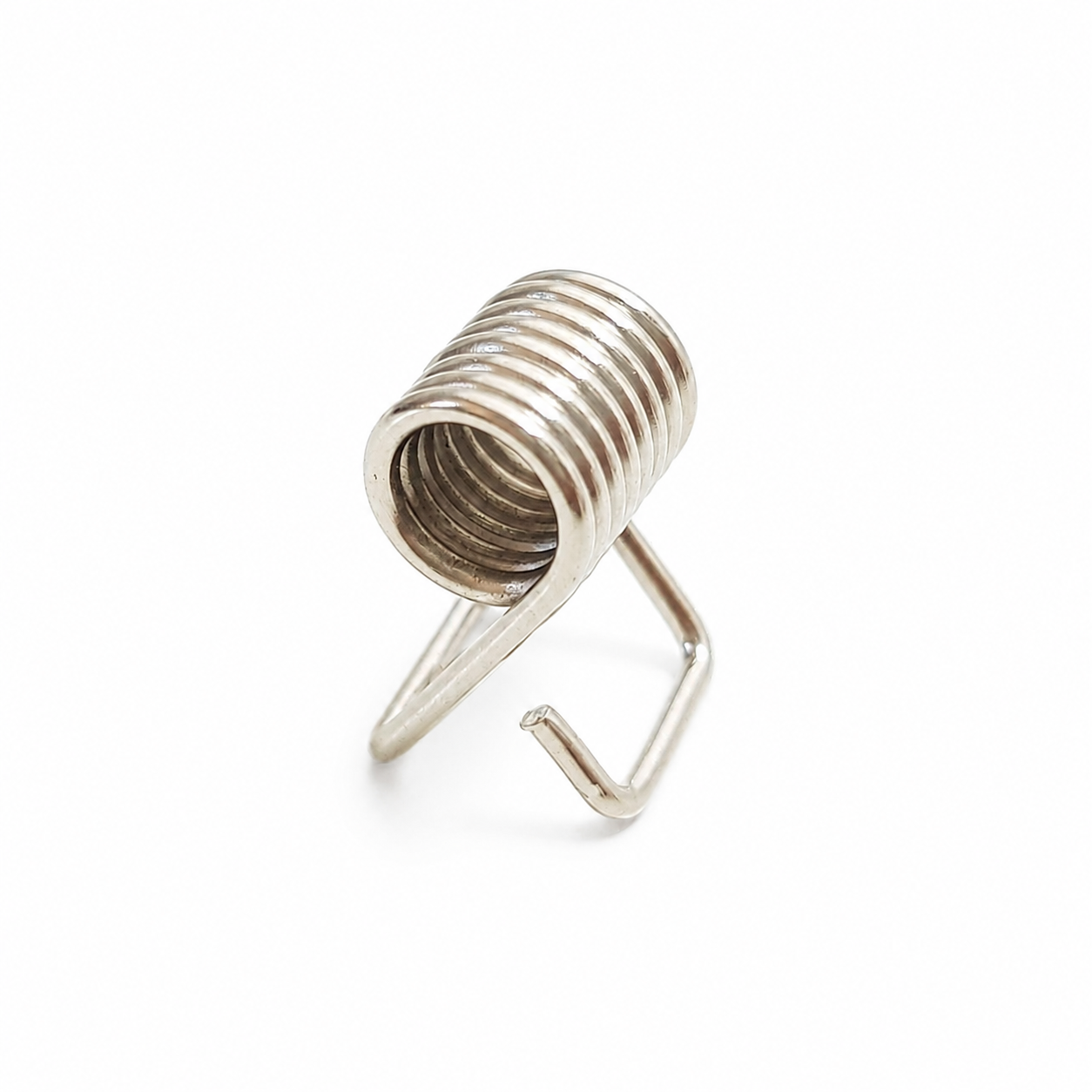

Arcul intinzator pentru curea GT2 este un element mecanic de tip arc de torsiune, utilizat in mecanismele de deplasare ale imprimantelor 3D pentru mentinerea tensiunii curelei si compensarea slabirii acesteia in timpul functionarii.

Constructia elicoidala cu doua brate permite aplicarea unei forte elastice asupra curelei, contribuind la reducerea jocului din transmisie si la mentinerea unei miscari uniforme a axei.


Caracteristici principale:

• Tensionare pasiva: compenseaza jocul aparut prin slabirea curelei.
• Constructie de torsiune: forta elastica este aplicata prin cele doua brate.
• Forma elicoidala: permite integrarea intr-un spatiu redus.
• Otel pentru arcuri: suporta deformarile elastice repetate.
• Montaj direct: se fixeaza pe segmentul liber al curelei.

Specificatii tehnice:

• Tip produs: arc intinzator pentru curea dintata
• Tip arc: arc de torsiune
• Constructie: elicoidala
• Material: otel pentru arcuri
• Diametru sarma: 1mm
• Diametru interior: 5mm
• Diametru exterior: 7mm
• Lungime brat: 10mm
• Profil curea: GT2 6mm
• Latime curea compatibila: 6mm
• Tara de origine: China

Continut pachet:

• 1 arc intinzator pentru curea GT2

Instructiuni de montaj:

1. Imprimanta se opreste si se deconecteaza de la alimentare.
2. Se identifica un segment drept si accesibil al curelei, aflat in afara zonelor de contact cu fuliile si rolele.

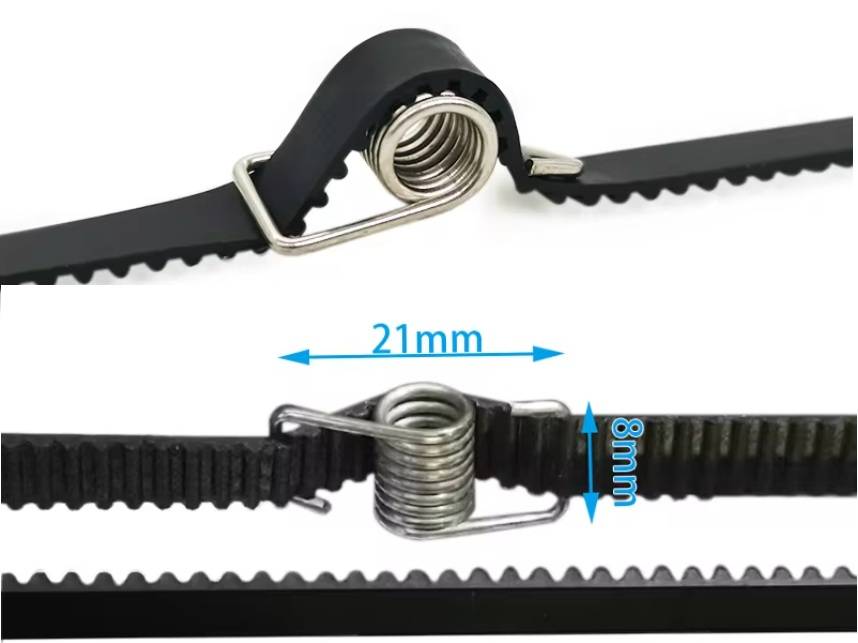

3. Cele doua brate ale arcului se comprima si se fixeaza pe cureaua GT2.
4. Arcul se elibereaza controlat, verificandu-se alinierea curelei si absenta contactului cu cadrul sau alte componente mobile.

Utilizare:

Dupa montaj, axa se deplaseaza manual pe intreaga cursa, apoi se efectueaza o miscare de test la viteza redusa. Cureaua trebuie sa ramana aliniata, fara zgomote anormale sau rezistenta suplimentara la deplasare.

Recomandari si precautii:

• Montajul nu se efectueaza in timp ce imprimanta este alimentata.
• Arcul nu se intinde peste domeniul sau elastic.
• Tensionarea excesiva trebuie evitata, deoarece poate suprasolicita motorul, fuliile si rulmentii.
• Arcul se inlocuieste daca prezinta deformari permanente, fisuri sau coroziune.
• Se verifica periodic ca arcul sa nu atinga cadrul sau componentele aflate in miscare.

Compatibilitate:

• Curele dintate GT2 cu latimea de 6mm
• Imprimante 3D cu segment de curea accesibil si spatiu suficient pentru montarea arcului
