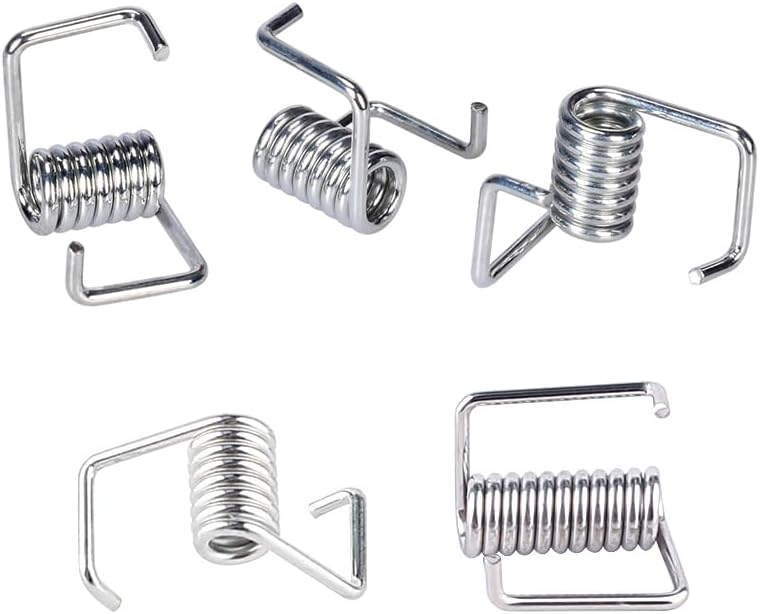

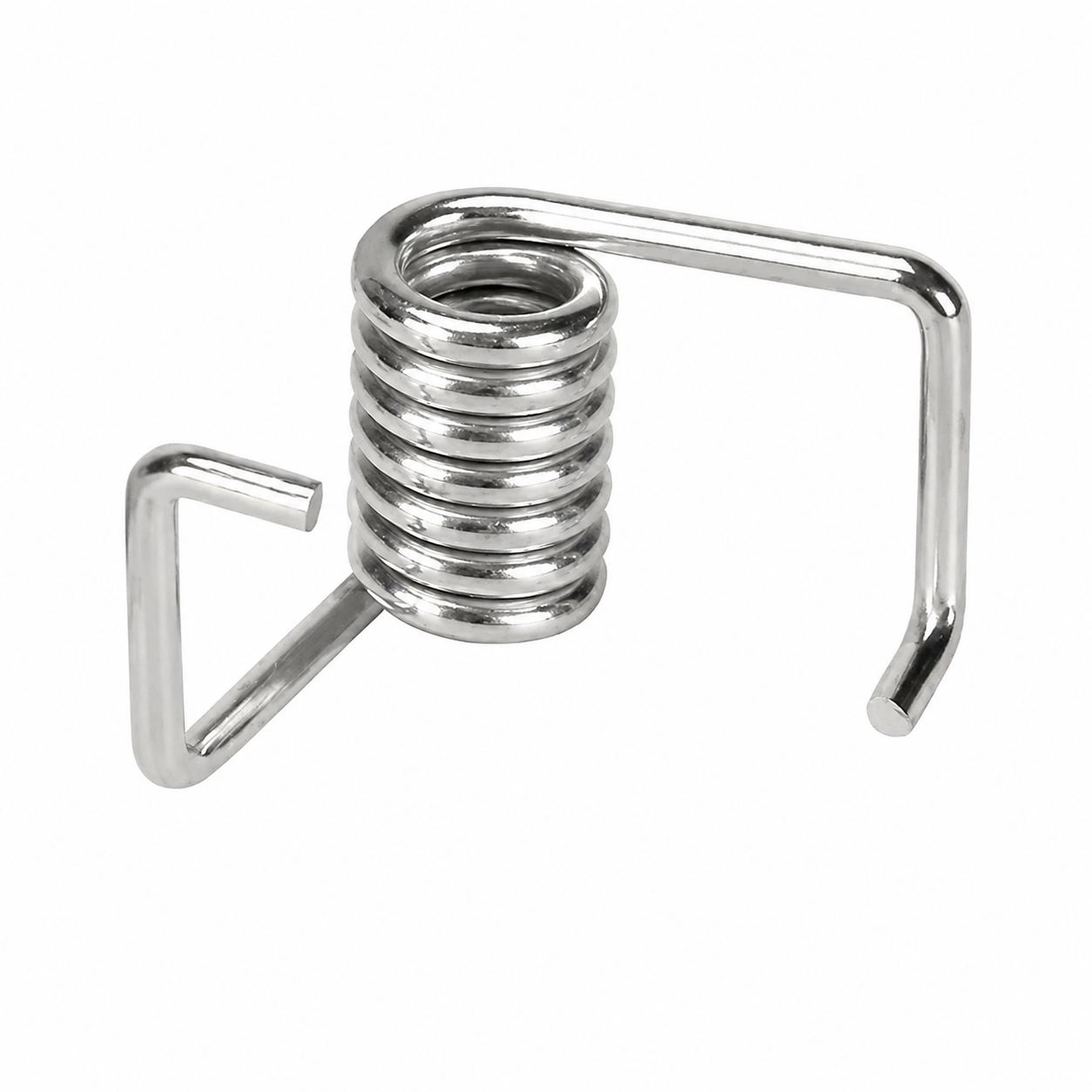

Arcul intinzator pentru curea GT2 este un element mecanic de tip arc de torsiune, utilizat pentru mentinerea tensiunii curelei in mecanismele de deplasare ale imprimantelor 3D.

Constructia cu 8 spire si brate de 7mm permite montarea pe curea fara demontarea ansamblului de transmisie. Arcul compenseaza slabirea curelei si contribuie la mentinerea rigiditatii acesteia in timpul functionarii.

Specificatii tehnice:

• Tip produs: arc intinzator pentru curea dintata
• Tip arc: arc de torsiune
• Material: otel carbon
• Diametru sarma: 1mm
• Diametru interior: 3mm
• Diametru exterior: 5.2mm
• Inaltime: 8mm
• Lungime brat: 7mm
• Numar spire: 8
• Profil curea: GT2 / 2GT
• Latime curea compatibila: 6-6.5mm

Continut pachet:

• 1 arc intinzator pentru curea GT2

Instructiuni de montaj:

1. Imprimanta se opreste si se deconecteaza de la alimentare.
2. Se identifica un segment drept si accesibil al curelei, aflat in afara zonelor de contact cu fuliile si rolele.

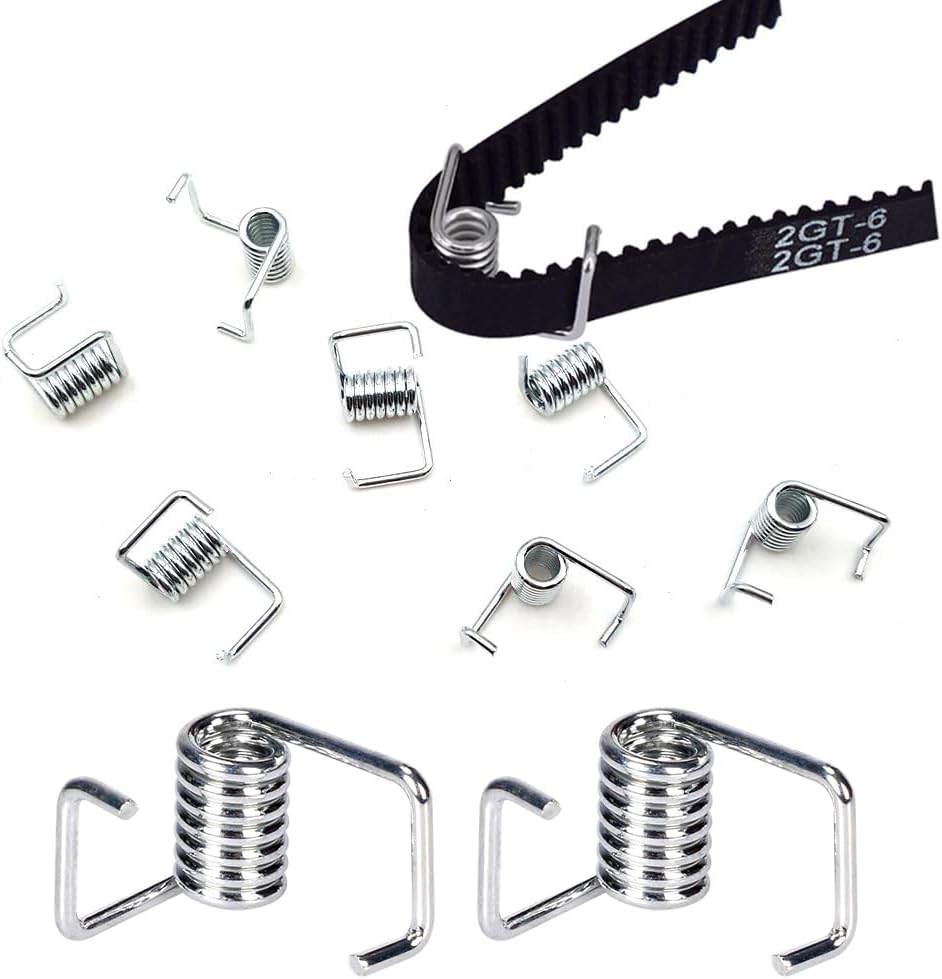

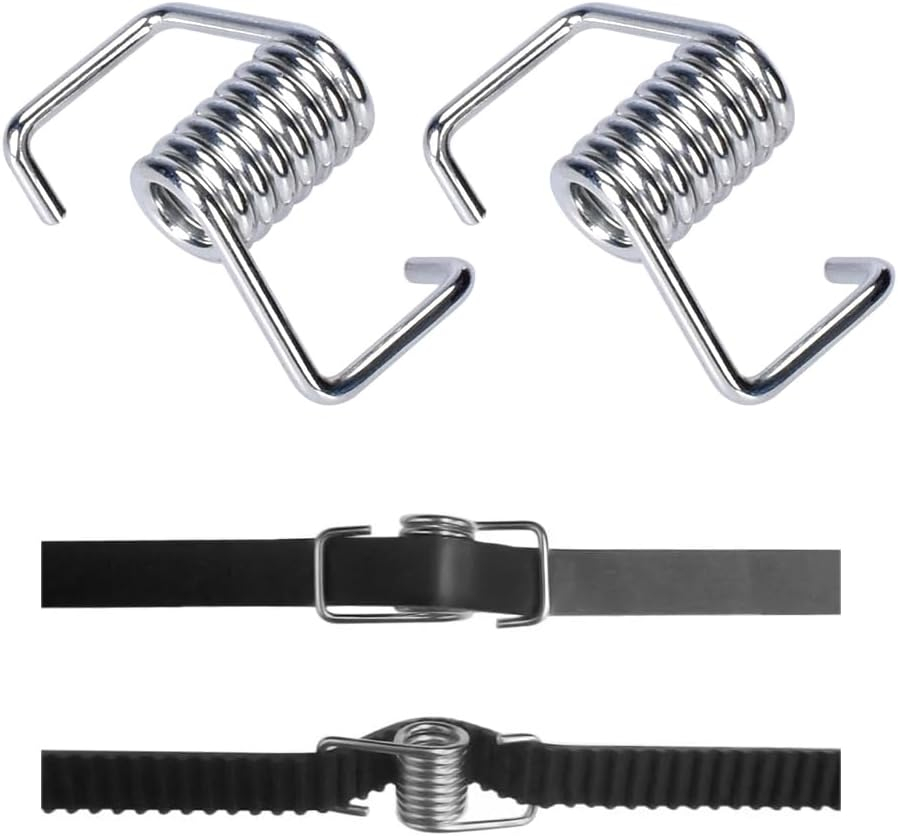

3. Bratele arcului se apropie si se fixeaza pe segmentul curelei care necesita tensionare.
4. Arcul se elibereaza controlat, verificandu-se pozitionarea corecta si alinierea curelei.
5. Axa se deplaseaza manual pe intreaga cursa pentru verificarea spatiului fata de cadru si componentele mobile.

Utilizare:

Dupa montaj se efectueaza o deplasare de test la viteza redusa. Cureaua trebuie sa ramana aliniata, iar arcul nu trebuie sa atinga cadrul, fuliile sau alte componente ale mecanismului.

Recomandari si precautii:

• Arcul nu se monteaza in timp ce imprimanta este alimentata.
• Tensionarea excesiva trebuie evitata pentru a nu suprasolicita motorul, fuliile si rulmentii.
• Arcul nu se deformeaza peste domeniul sau elastic.
• Produsul se inlocuieste daca prezinta deformari permanente, fisuri sau coroziune.
• Pozitionarea arcului se verifica periodic.

Compatibilitate:

• Curele dintate GT2 / 2GT cu latimea de 6-6.5mm
• Imprimante 3D cu segment de curea accesibil si spatiu suficient pentru montarea arcului
