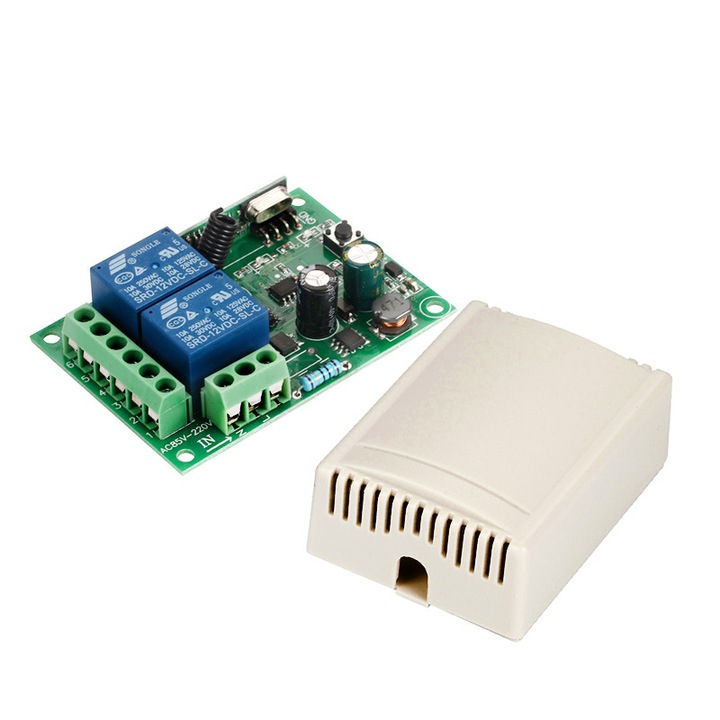

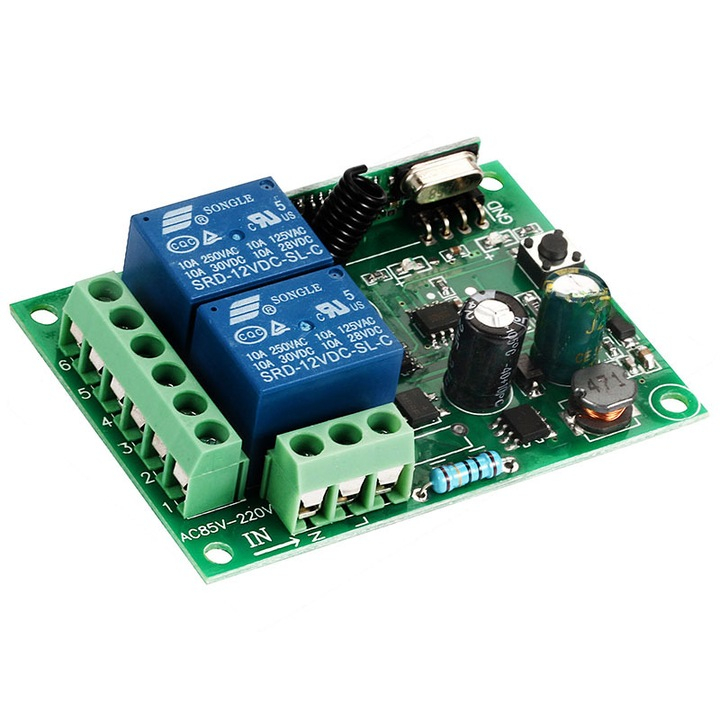

Dispozitivul este conceput pentru controlul fara fir al pornirii si opririi dispozitivelor electrice, fiind potrivit pentru aplicatii rezidentiale, industriale si agricole.

Poate fi utilizat pentru:

• usi de garaj
• porti de acces
• rulouri si jaluzele
• copertine
• lumini
• ventilatoare
• motoare
• pompe
• actuatoare
• automatizari pentru casa
• automatizari industriale si agricole

Modulul permite controlul de la distanta al unuia sau mai multor dispozitive si functioneaza pe frecventa 433MHz. Are un design electronic stabil si fiabil, potrivit pentru utilizare indelungata.

Compatibilitate telecomenzi:

• Suporta pana la 20 telecomenzi
• Functioneaza pe frecventa 433MHz
• Atentie: produsul nu vine insotit de telecomenzi

Raza de actiune:

• Distanta de transmisie poate ajunge pana la 70m in spatiu deschis
• Semnalul poate trece prin pereti, podele si usi
• Distanta reala poate fi influentata de obstacole, copaci, pereti, semnale wireless si alte interferente

Specificatii tehnice:

• Numar canale de comanda: 2
• Frecventa de lucru: 433.92MHz

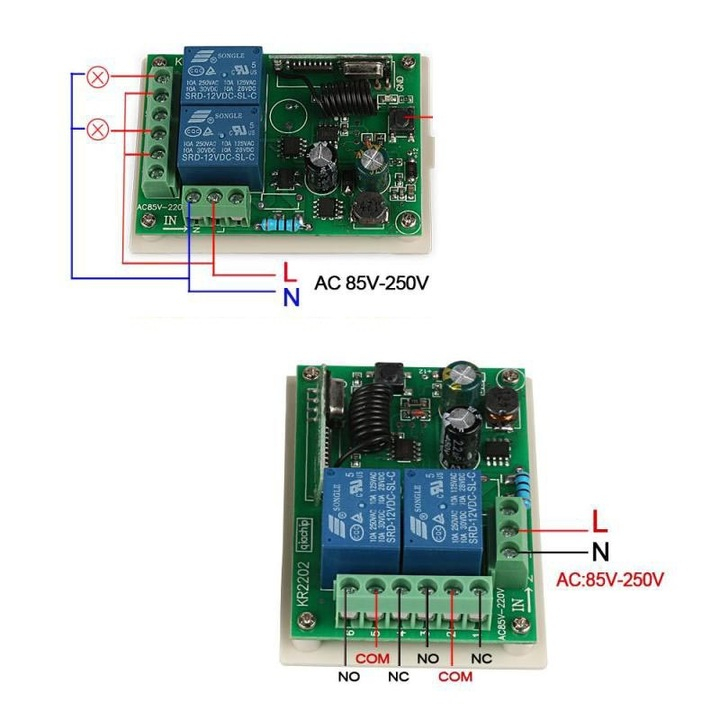

• Tensiune alimentare receptor: AC 85V-250V
• Sarcina maxima: 2200W
• Sensibilitate receptie: -105dBm
• Sarcina admisibila contacte relee: 10A / 30V DC sau 10A / 250V AC
• Temperatura de lucru: -10°C pana la 70°C
• Distanta transmisie-receptie: pana la 70m in spatiu deschis
• Consum: redus
• Performanta: stabila, durata lunga de viata

Utilizare si configurare

Modulul este usor de configurat si poate functiona in mai multe moduri, in functie de aplicatie.

1. Resetare

Cand primiti produsul, acesta poate fi setat intr-un mod aleatoriu. Este recomandat sa fie resetat inainte de configurare.

• Apasati butonul de invatare de pe receptor de 8 ori
• Datele existente vor fi sterse
• Dupa resetare, telecomanda nu va mai functiona pana la o noua configurare

2. Configurare mod momentan

In acest mod, releul ramane activ doar cat timp este apasat butonul telecomenzii.

• Pasul 1: apasati si eliberati o data butonul de invatare de pe receptor
• Asteptati pana cand LED-ul se stinge, semn ca modulul a intrat in starea de invatare
• Pasul 2: apasati butonul A de pe telecomanda
• LED-ul de pe receptor va clipi, apoi se va stinge, indicand ca butonul a fost invatat
• Pasul 3: apasati butonul B de pe telecomanda
• LED-ul se va aprinde si se va stinge din nou
• Asteptati 3 secunde
• LED-ul se va aprinde din nou, indicand ca sistemul este gata de utilizare

3. Configurare mod comutare

In acest mod, o apasare porneste releul, iar urmatoarea apasare il opreste.

• Pasul 1: apasati si eliberati de doua ori butonul de invatare de pe receptor
• Asteptati pana cand LED-ul se stinge, semn ca modulul a intrat in starea de invatare
• Pasul 2: apasati butonul A de pe telecomanda
• LED-ul de pe receptor va clipi, apoi se va stinge, indicand ca butonul a fost invatat
• Pasul 3: apasati butonul B de pe telecomanda
• LED-ul se va aprinde si se va stinge din nou
• Asteptati 3 secunde
• LED-ul se va aprinde din nou, indicand ca sistemul este gata de utilizare

4. Configurare mod blocat

In acest mod, un buton activeaza releul, iar celalalt il dezactiveaza.

• Pasul 1: apasati butonul de invatare de pe receptor de 3 ori
• Pasul 2: apasati butonul A de pe telecomanda
• Pasul 3: apasati butonul B de pe telecomanda
• Asteptati 3 secunde
• LED-ul se va aprinde din nou, indicand ca sistemul este gata de utilizare

Atentie:

• Verificati compatibilitatea tensiunii si a sarcinii inainte de conectare
• Instalarea la tensiune de retea trebuie realizata de persoane calificate
• Nu depasiti sarcina maxima admisa de releu
