Setul cu modul RF, releu si telecomanda este o solutie practica pentru controlul wireless al dispozitivelor electrice. Modulul functioneaza la 12V DC, are releu cu 1 canal si poate controla sarcini de pana la 10A, fiind potrivit pentru automatizari, iluminat, motoare, incuietori, sisteme auto, garaj, hobby si proiecte DIY.

Comunicarea se face pe frecventa de 433MHz, iar raza de actiune poate ajunge pana la 80m in spatiu deschis, in functie de conditiile de utilizare, obstacole si interferente. Modulul poate memora pana la 32 de butoane de telecomanda, permitand controlul din mai multe puncte sau integrarea in sisteme simple de automatizare.

Datorita modurilor de lucru programabile, releul poate fi folosit pentru comanda temporara, pornire si oprire cu acelasi buton sau pornire si oprire cu doua butoane separate. Este util in aplicatii unde este nevoie de control de la distanta fara instalarea unor cabluri suplimentare.

Avantaje principale:

• Control wireless prin telecomanda
• Frecventa de lucru 433MHz
• Alimentare 12V DC
• Releu 1 canal, pana la 10A
• Contacte NO, NC si COM
• Raza de actiune pana la 80m in spatiu deschis
• Memorie pentru pana la 32 de butoane de telecomanda
• Carcasa compacta pentru protectie si montaj usor
• Potrivit pentru automatizari, iluminat, motoare si incuietori

Moduri de functionare:

• Mod momentan: releul ramane activ doar cat timp butonul telecomenzii este apasat
• Mod comutare: o apasare porneste releul, urmatoarea apasare il opreste
• Mod blocare: un buton porneste releul, alt buton il opreste
• Mod temporizat: releul poate functiona pentru un interval prestabilit, in functie de setarea aleasa

Specificatii tehnice:

• Tip produs: set modul RF cu releu si telecomanda
• Alimentare modul: DC 12V
• Numar canale: 1 canal
• Sarcina maxima releu: 10A / 250V AC sau 10A / 30V DC
• Frecventa de operare: 433MHz
• Raza de actiune: pana la 80m in spatiu deschis
• Memorie telecomenzi: pana la 32 de butoane

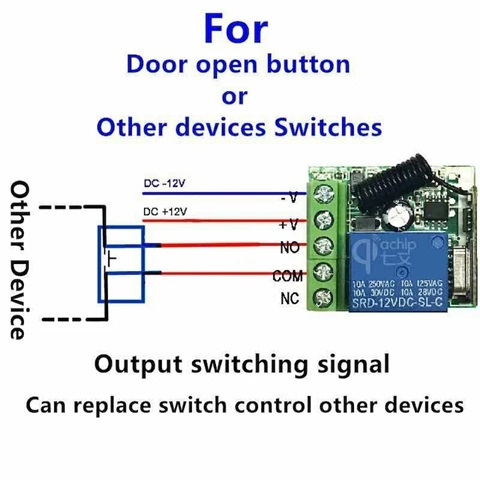

• Contacte releu: NO / NC / COM
• Indicator: LED
• Dimensiuni cu carcasa: 40 x 35 x 25mm
• Culoare: multicolor, placa si carcasa

Aplicatii recomandate:

• control iluminat si benzi LED;
• incuietori electromagnetice si mecanisme de blocare;
• motoare, ventilatoare si pompe;
• sisteme auto si de garaj;
• automatizari casnice;
• automatizari industriale simple;
• proiecte electronice si DIY.

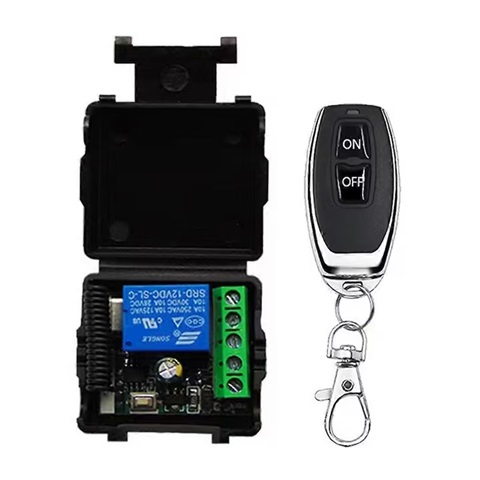

Continut pachet:

• 1 x modul releu RF 12VDC, 433MHz
• 1 x telecomanda cu baterie inclusa
• 1 x carcasa de protectie

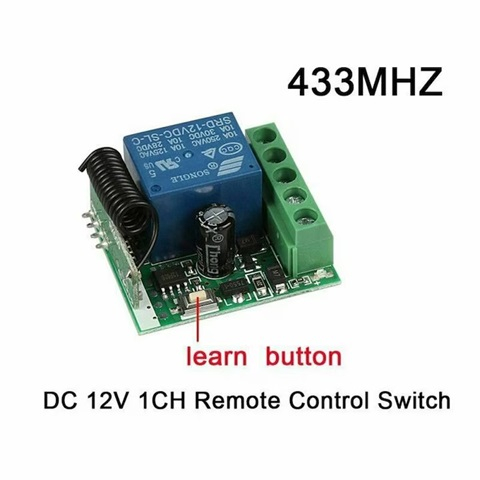

Programare si utilizare:

Stergerea codurilor memorate:

Apasati butonul de invatare de pe receptor de 8 ori. Codurile memorate vor fi sterse, iar telecomenzile salvate anterior nu vor mai controla modulul.

Invatare cod pentru mod momentan:

• Apasati o data butonul de invatare de pe receptor.
• Modulul intra in modul de setare pentru functionare momentana.
• Asteptati pana cand LED-ul se stinge.
• Apasati butonul dorit de pe telecomanda.
• LED-ul de pe receptor va clipi, apoi se va stinge.
• Dupa aproximativ 3 secunde, LED-ul se aprinde din nou, confirmand invatarea cu succes.

Invatare cod pentru mod comutare:

• Apasati de doua ori butonul de invatare de pe receptor.
• Modulul intra in modul de setare pentru functionare tip comutare.
• Asteptati pana cand LED-ul se stinge.
• Apasati butonul dorit de pe telecomanda.
• LED-ul de pe receptor va clipi, apoi se va stinge.
• Dupa aproximativ 3 secunde, LED-ul se aprinde din nou, confirmand invatarea cu succes.

Atentie:

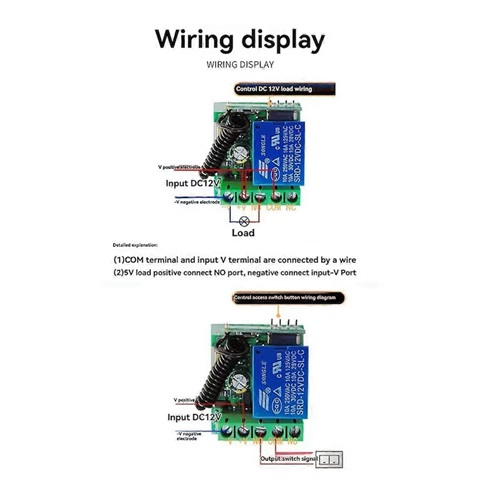

Pentru sarcini la tensiuni mari sau curenti apropiati de limita maxima, montajul trebuie realizat de persoane cu experienta in instalatii electrice. Respectati polaritatea alimentarii si schema de conectare a contactelor releului.
