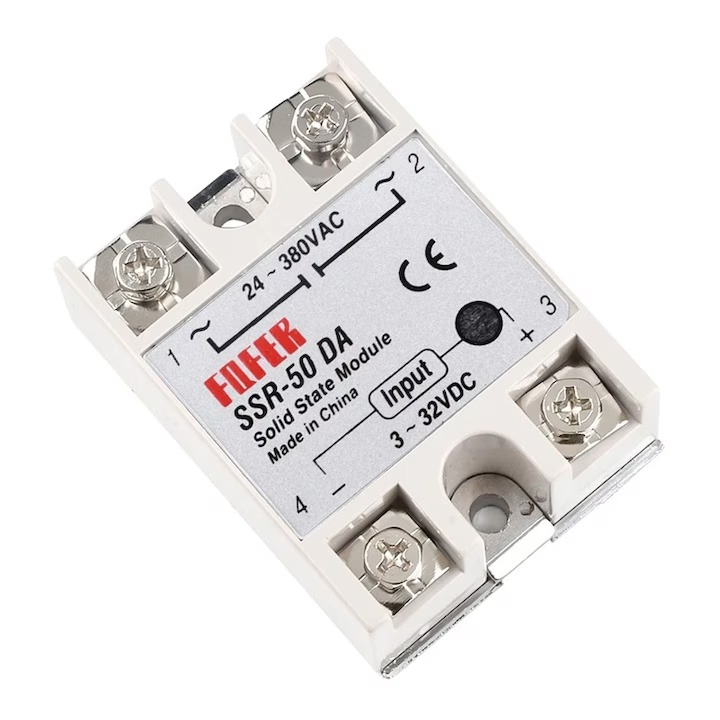

Releu solid state SSR-50DA, monofazat, utilizat pentru comutarea sarcinilor AC prin semnal de control DC. Modelul are intrare de control 3-32VDC si iesire pentru sarcini 24-380VAC, fiind potrivit pentru aplicatii de automatizare, control incalzire, echipamente electrice si sisteme unde este necesara comutarea fara contact mecanic.

Fiind un releu SSR, comutarea se face electronic, fara piese mobile, ceea ce reduce zgomotul mecanic si uzura contactelor fata de un releu electromagnetic clasic. Pentru sarcini mari sau functionare prelungita, releul trebuie montat pe radiator adecvat, cu ventilatie corespunzatoare.

Specificatii tehnice:

• Tip produs: releu solid state / SSR
• Model: SSR-50DA
• Tip: monofazat
• Intrare control: 3-32VDC
• Curent control: 3-35mA
• Tensiune sarcina: 24-380VAC
• Curent nominal sarcina: 50A
• Curent de lucru minim: 3A
• Cadere de tensiune in conductie: ≤1.6V
• Timp pornire / oprire: ≤10ms
• Temperatura de lucru: -30°C pana la +70°C
• Dimensiuni releu: 45x62mm
• Radiator inclus: nu

Instructiuni de montaj / utilizare:

• Conectati semnalul de control la bornele de intrare 3-32VDC, respectand polaritatea.
• Conectati sarcina AC la iesirea releului, in intervalul 24-380VAC.
• Pentru sarcini mari sau utilizare continua, montati releul pe un radiator adecvat (de exemplu https://hobbymarket.ro/releu-ssr-50da-intrare-3-32vdc-iesire-24-380vac-50a-2638.html).
• Folositi pasta termoconductoare intre releu si radiator pentru transfer termic mai bun.

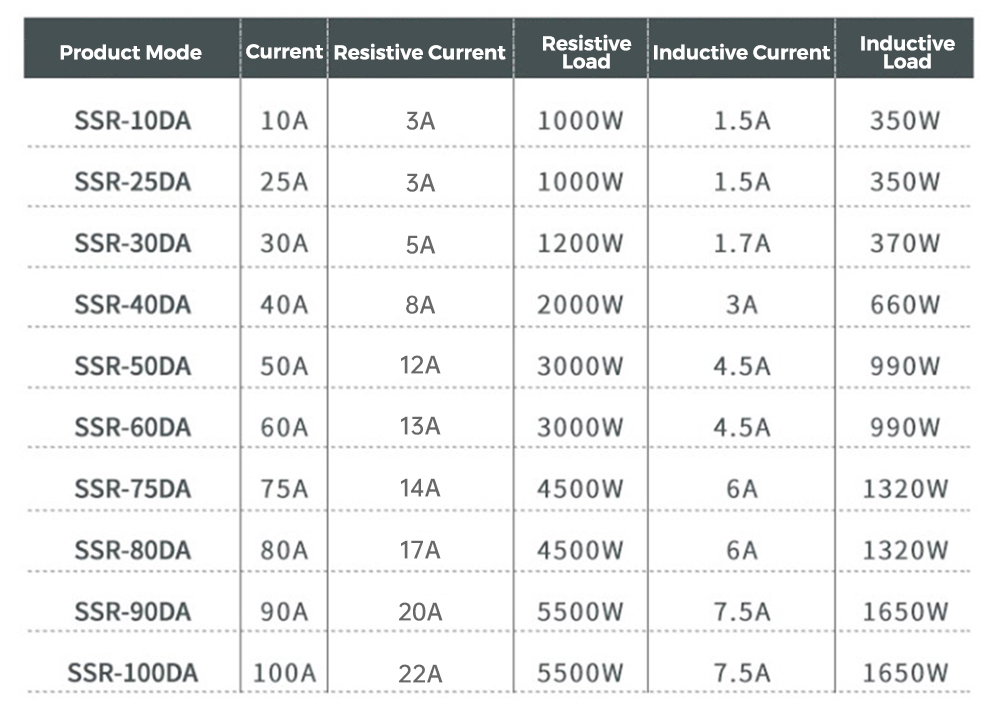

• Nu depasiti curentul nominal si dimensionati releul cu rezerva fata de consumul real al sarcinii.
• Retineti ca sarcinile inductive, motoarele sau transformatoarele pot necesita supradimensionare fata de curentul nominal.
• Asigurati izolarea bornelor si protectia impotriva atingerii accidentale.
• Pentru aplicatii la 230V AC sau alte tensiuni periculoase, instalarea si punerea in functiune trebuie facute de o persoana autorizata / competenta.
• Montati produsul intr-un spatiu uscat, ventilat si protejat de praf, umezeala si temperaturi ridicate.
