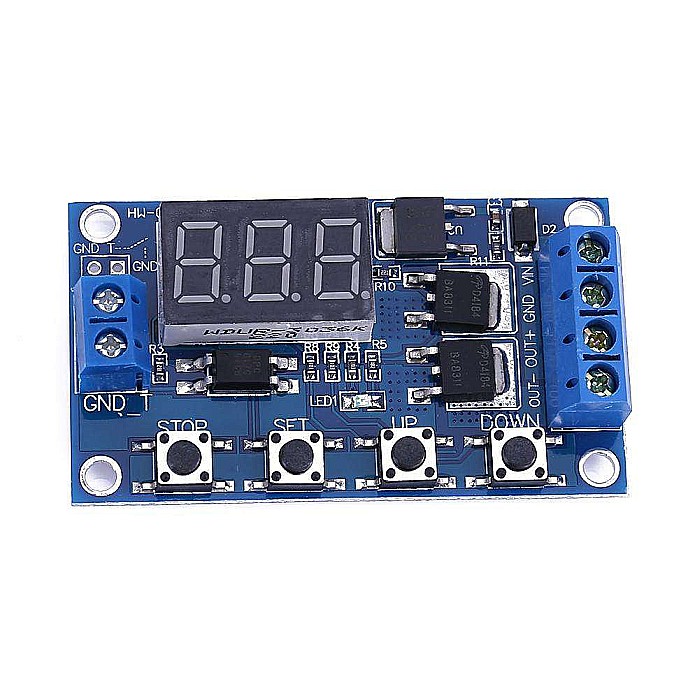

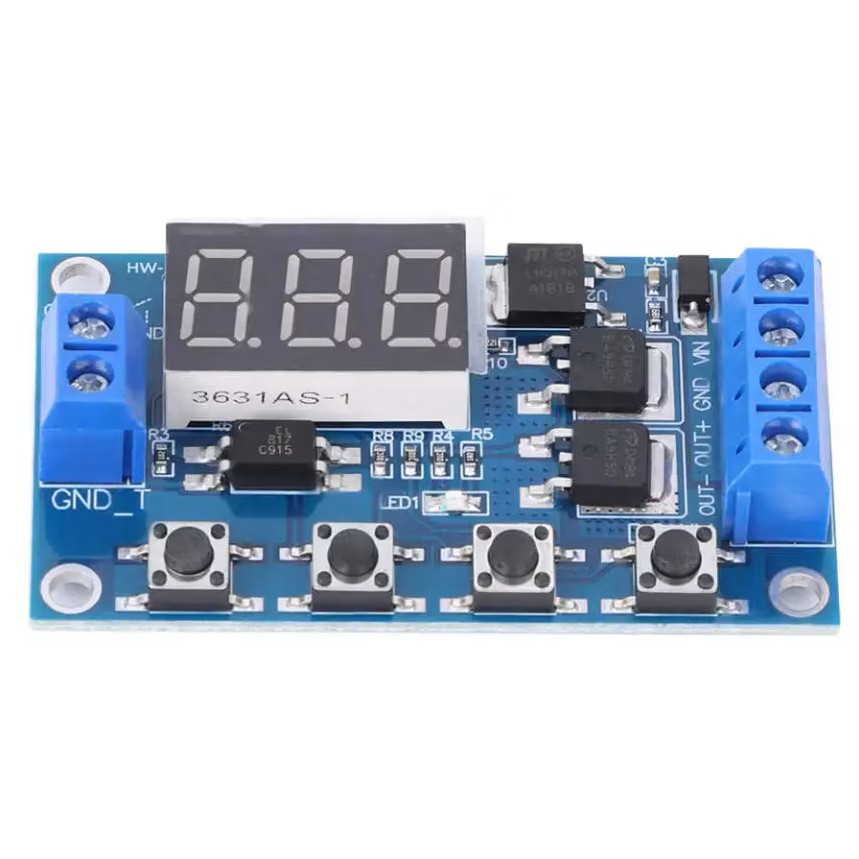

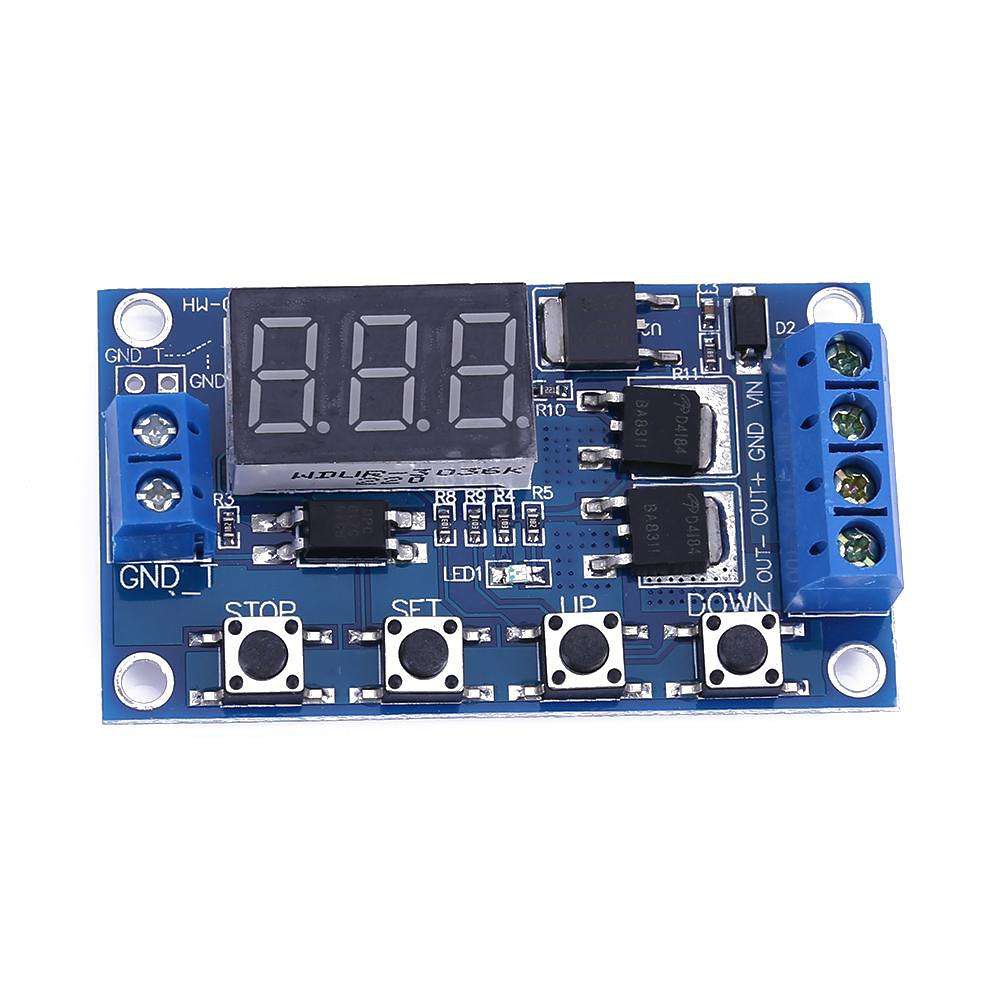

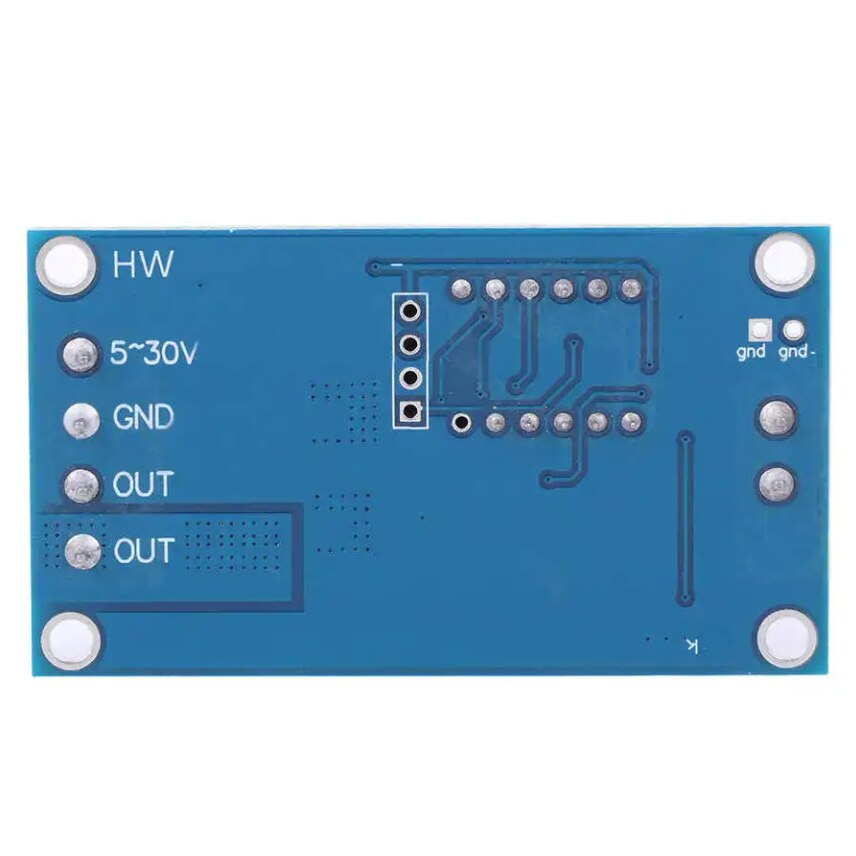

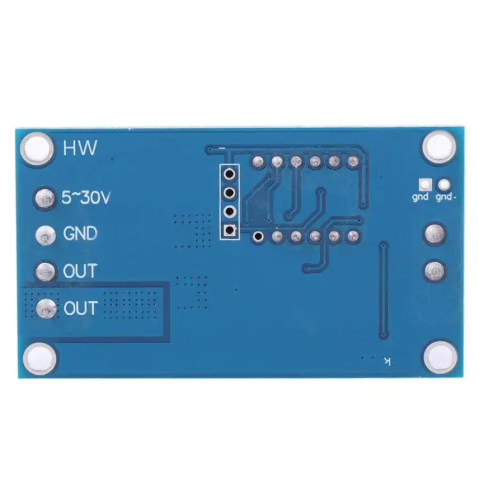

Modulul XY-J04 este o placa de control pentru comutarea sarcinilor DC, echipata cu 2 MOSFETI, afisaj digital si butoane pentru setarea parametrilor de functionare. Este potrivit pentru aplicatii de automatizare, temporizare, control alimentare, testare, comutare sarcini DC si proiecte electronice unde este necesara pornirea si oprirea controlata a unui consumator.

Modulul functioneaza la 5V-36V DC si accepta semnal de trigger pe nivel inalt, intre 3V si 24V DC. Semnalul de trigger si sistemul nu folosesc masa comuna, ceea ce ajuta la reducerea interferentelor.

Parametrii OP / CL / LOP pot fi setati independent, iar setarile sunt pastrate dupa oprirea alimentarii. Modulul include tasta STOP pentru oprire rapida si functie SLEEP, prin care afisajul se poate opri automat dupa o perioada fara operare.

Iesirea poate controla sarcini DC in intervalul 5V-36V, cu un curent constant de 15A la temperatura camerei. Cu disipare termica auxiliara, curentul maxim poate ajunge pana la 30A, in functie de conditiile de utilizare.

Specificatii tehnice:

• Tip produs: modul comutatie programabil cu MOSFET
• Model: XY-J04
• Numar MOSFETI: 2
• Tensiune de lucru: 5V-36V DC
• Tip semnal trigger: nivel inalt
• Tensiune semnal trigger: 3V-24V DC
• Iesire controlata: 5V-36V DC
• Curent iesire constant: 15A la temperatura camerei
• Curent maxim iesire: pana la 30A cu disipare termica auxiliara
• Putere maxima: 400W
• Curent static: 15mA
• Parametri reglaj: OP / CL / LOP
• Functie oprire rapida: tasta STOP
• Functie SLEEP: oprire automata afisaj dupa perioada fara operare
• Memorare setari: da, parametrii se pastreaza dupa oprirea alimentarii
• Temperatura de lucru: -40°C pana la +85°C
• Durata de viata comutare: comutare electronica, fara uzura mecanica
• Dimensiuni: 60mm x 34mm x 12mm

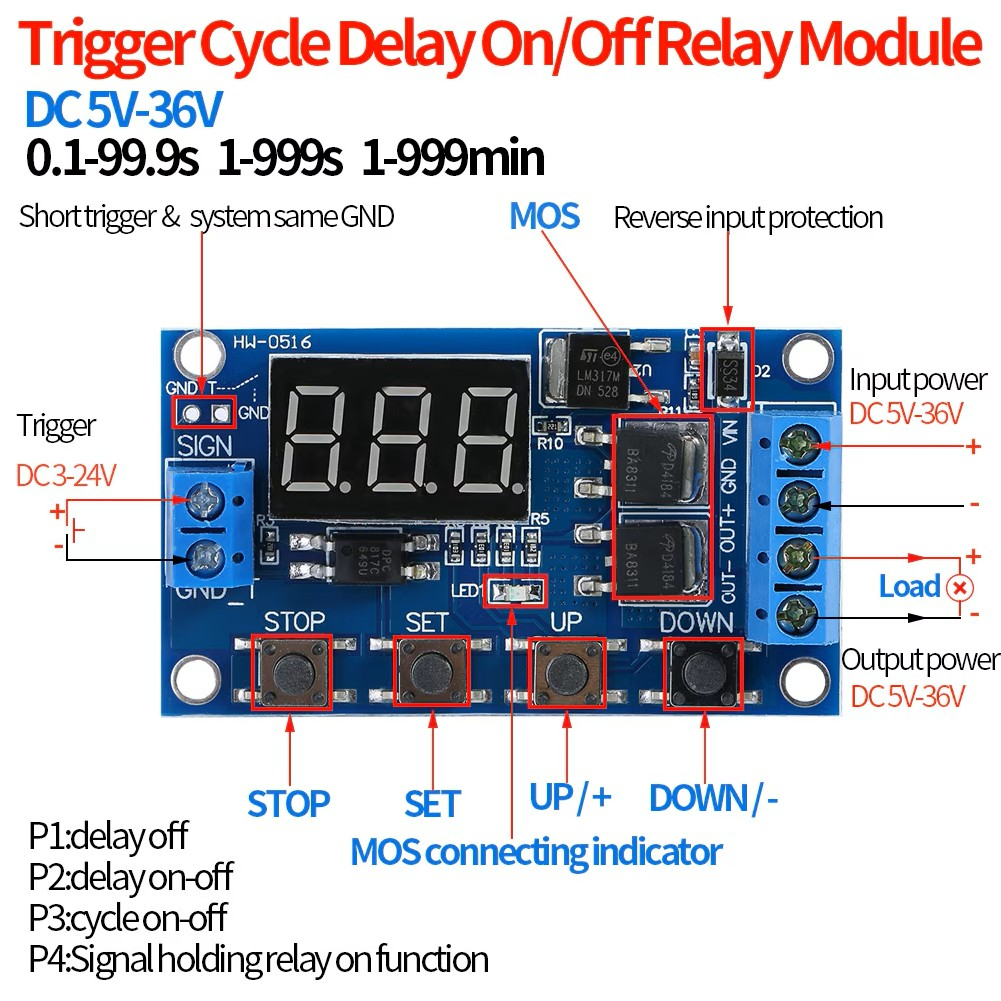

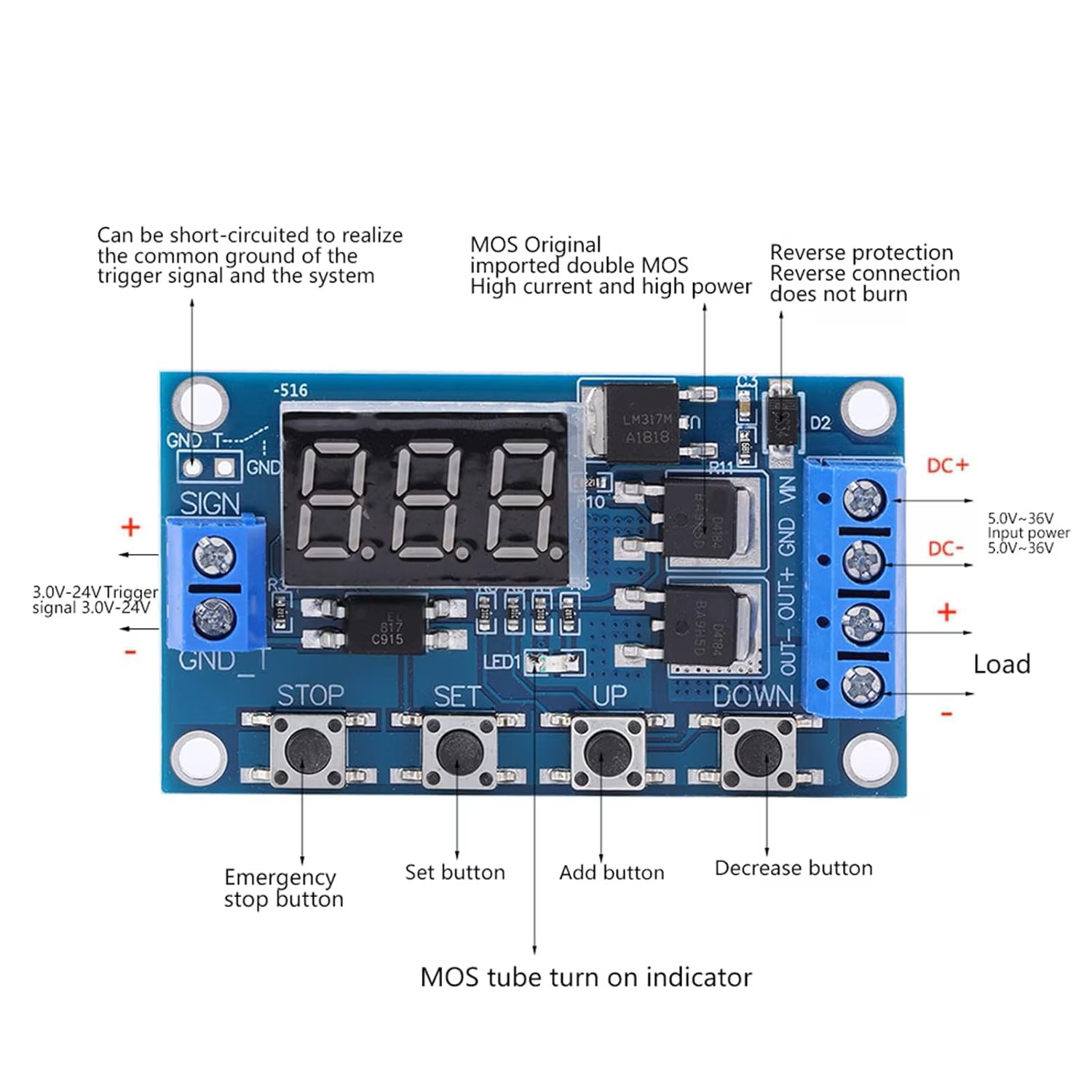

Instructiuni de montaj / utilizare:

• Alimentati modulul cu tensiune DC intre 5V si 36V, respectand polaritatea bornelor.
• Conectati sarcina DC la iesirea modulului, respectand marcajele de pe placa.
• Aplicati semnalul de trigger pe nivel inalt in intervalul 3V-24V DC, daca folositi control extern.
• Setati parametrii OP / CL / LOP in functie de modul de lucru dorit.
• Folositi tasta STOP pentru oprirea rapida a functionarii, atunci cand este necesar.
• Nu depasiti curentul constant recomandat de 15A fara racire suplimentara.
• Pentru sarcini mari, folositi disipare termica auxiliara si verificati temperatura MOSFET-ilor.
• Nu utilizati modulul pentru sarcini AC daca nu este specificat explicit.
• Verificati conexiunile inainte de alimentare pentru a evita scurtcircuite sau inversarea polaritatii.

Instructiuni video orientative:

Videoclipul de mai jos prezinta configurarea unui modul de temporizare cu MOSFET de tip HW-516, cu functii si moduri de operare similare modelului XY-J04.

Materialul poate fi utilizat orientativ pentru intelegerea parametrilor OP, CL si LOP, selectarea modurilor de functionare si reglarea intervalului de timp. Pozitia bornelor si unele detalii constructive pot fi diferite fata de modulul XY-J04 comercializat pe aceasta pagina.

Inainte de conectare, verificati marcajele si specificatiile inscrise pe modulul primit. Informatiile tehnice si instructiunile de pe aceasta pagina au prioritate daca apar diferente fata de videoclip.
