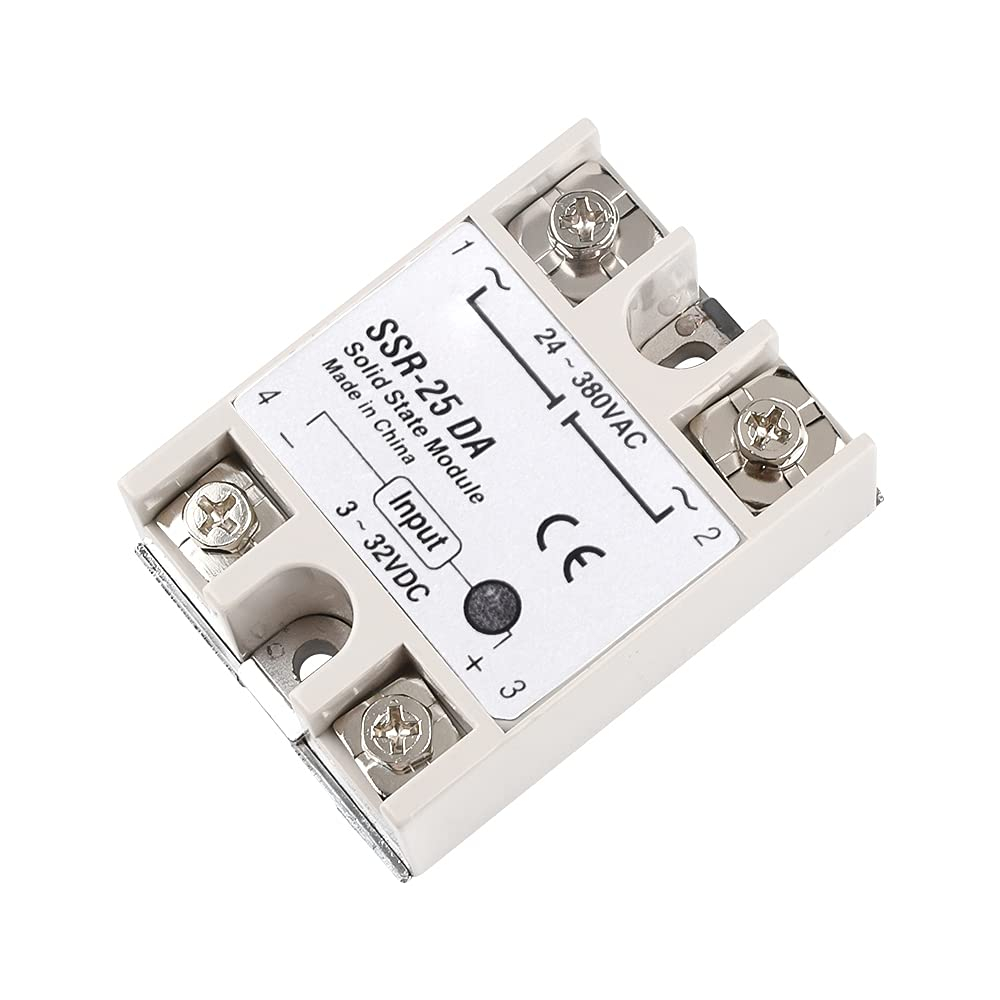

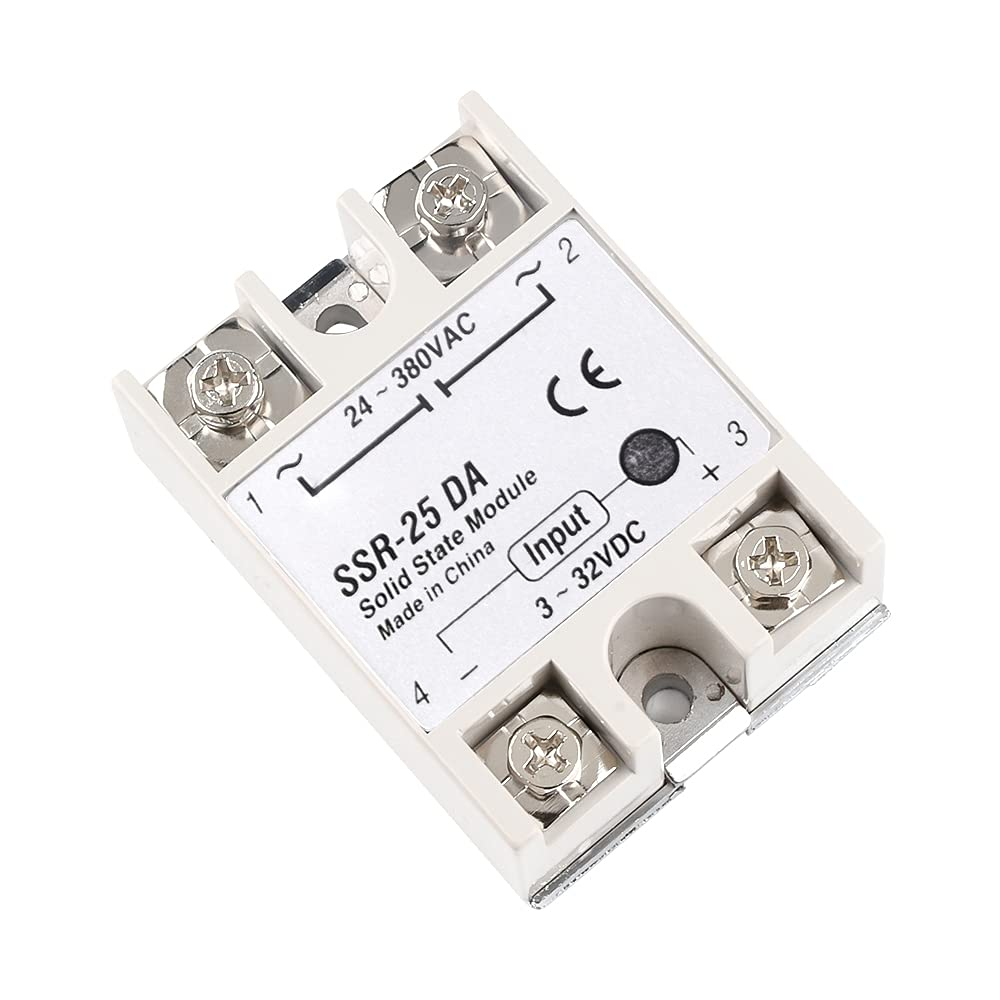

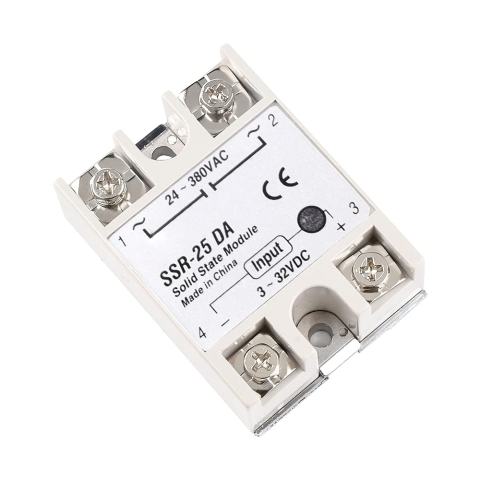

Releul solid state SSR-25DA este un dispozitiv de comutare monofazat DC-AC, comandat cu 3-32VDC, care controleaza sarcini alimentate la 24-380VAC. Este potrivit pentru automatizari, regulatoare de temperatura, rezistente electrice, iluminat si alte echipamente AC care respecta limitele de sarcina declarate pentru aceasta varianta.

Caracteristici principale:

• Comutare electronica fara contacte mecanice

• Comanda prin semnal de joasa tensiune DC

• Iesire destinata exclusiv sarcinilor alimentate in curent alternativ

• Functionare rapida, cu timp de comutare de maximum 10ms

• Marcaje vizibile pentru bornele de control si bornele sarcinii

• Carcasa compacta, prevazuta cu orificii pentru fixare

• Potrivit pentru integrarea in panouri electrice si sisteme de automatizare

Specificatii tehnice:

• Tip: releu solid state monofazat DC-AC

• Model: SSR-25DA

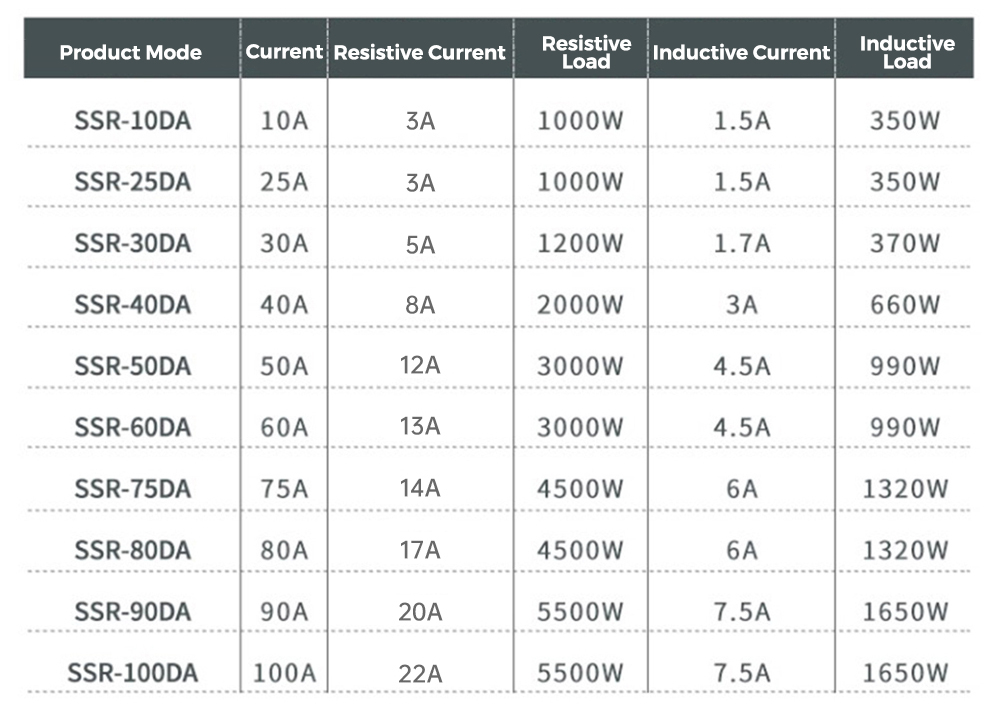

• Curent nominal inscriptionat: 25A

• Tensiune de control: 3-32VDC

• Curent de control: 3-35mA

• Tensiune sarcina: 24-380VAC

• Curent maxim sarcina rezistiva: 3A

• Putere maxima declarata pentru sarcina rezistiva: 1000W

• Curent maxim sarcina inductiva: 1.5A

• Putere maxima declarata pentru sarcina inductiva: 350W

• Cadere de tensiune in stare activa: ≤1.6V

• Timp de comutare: ≤10ms

• Temperatura de functionare: -30°C...+70°C

• Dimensiuni releu: 45x62mm

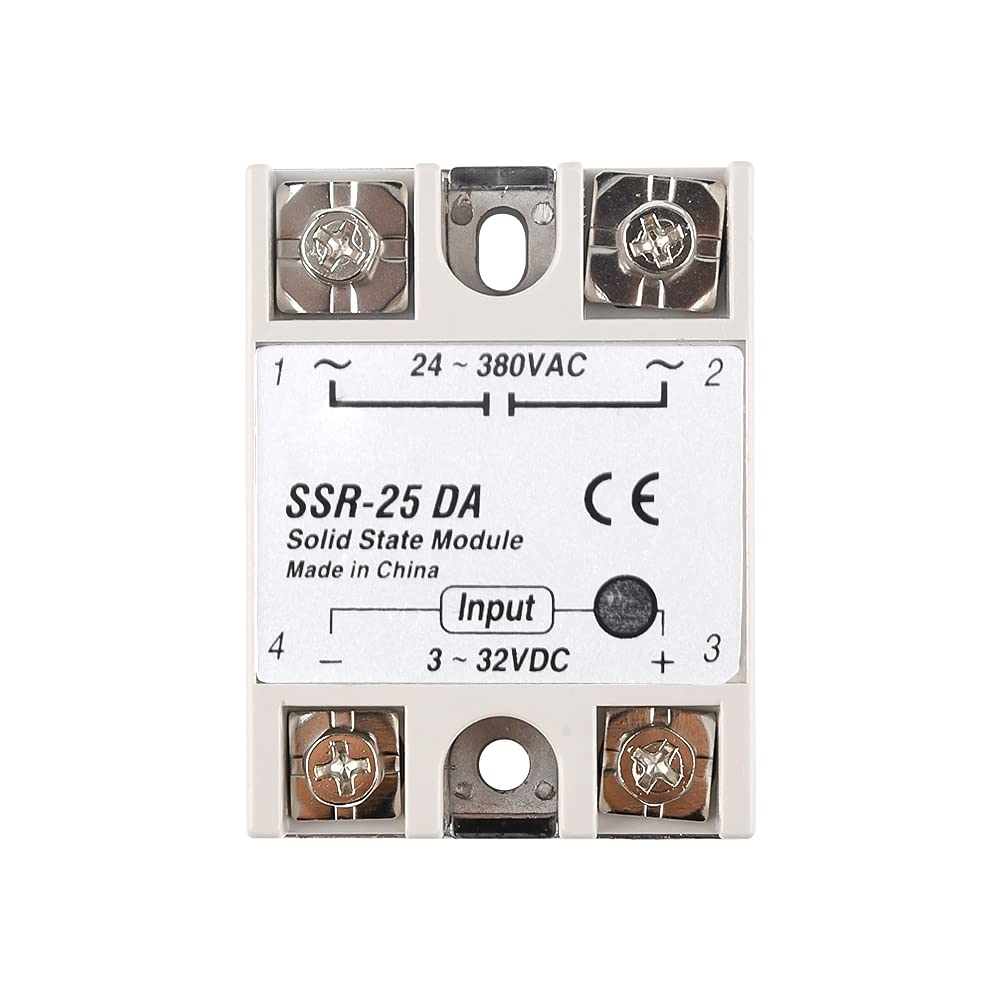

• Borne sarcina AC: 1 si 2

• Borne control DC: 3 pozitiv si 4 negativ

Compatibilitate:

Releul poate fi comandat de controlere PID, PLC-uri, termostate, microcontrolere si alte circuite care furnizeaza o tensiune de 3-32VDC si curentul necesar intrarii. Iesirea poate controla numai sarcini AC de 24-380VAC, in limitele de curent specificate.

Montaj si utilizare:

1. Intrerupeti alimentarea circuitului inainte de efectuarea conexiunilor.

2. Fixati releul pe un radiator adecvat, folosind pasta termoconductoare intre baza metalica si radiator.

3. Conectati bornele 1 si 2 in serie cu sarcina si conductorul circuitului AC.

4. Conectati semnalul pozitiv de control la borna 3 si semnalul negativ la borna 4.

5. Verificati polaritatea, strangerea bornelor si izolarea conductorilor inainte de alimentare.

6. Aplicarea tensiunii de control activeaza releul si permite alimentarea sarcinii AC.

7. Montati ansamblul intr-o carcasa ventilata, care impiedica atingerea bornelor aflate sub tensiune.

Recomandari de siguranta:

• Montajul trebuie realizat numai de persoane calificate, deoarece bornele de iesire pot fi conectate la tensiuni periculoase.

• Nu utilizati marcajul nominal de 25A drept curent continuu recomandat; respectati limita de 3A pentru sarcini rezistive si 1.5A pentru sarcini inductive.

• Respectati simultan limitele de curent si putere declarate pentru tipul sarcinii.

• Utilizati un radiator dimensionat corespunzator si asigurati ventilatia necesara.

• Protejati circuitul cu siguranta fuzibila sau disjunctor dimensionat pentru sarcina utilizata.

• Nu conectati sarcini DC la bornele de iesire.

• Nu inversati polaritatea bornelor 3 si 4 ale intrarii de control.

• Nu atingeti releul sau radiatorul in timpul functionarii, deoarece acestea se pot incalzi.

• Nu efectuati modificari asupra conexiunilor cat timp circuitul este alimentat.

Continut pachet:

• 1 x releu solid state SSR-25DA

Radiatorul, pasta termoconductoare, conductorii si accesoriile de montaj nu sunt incluse.
