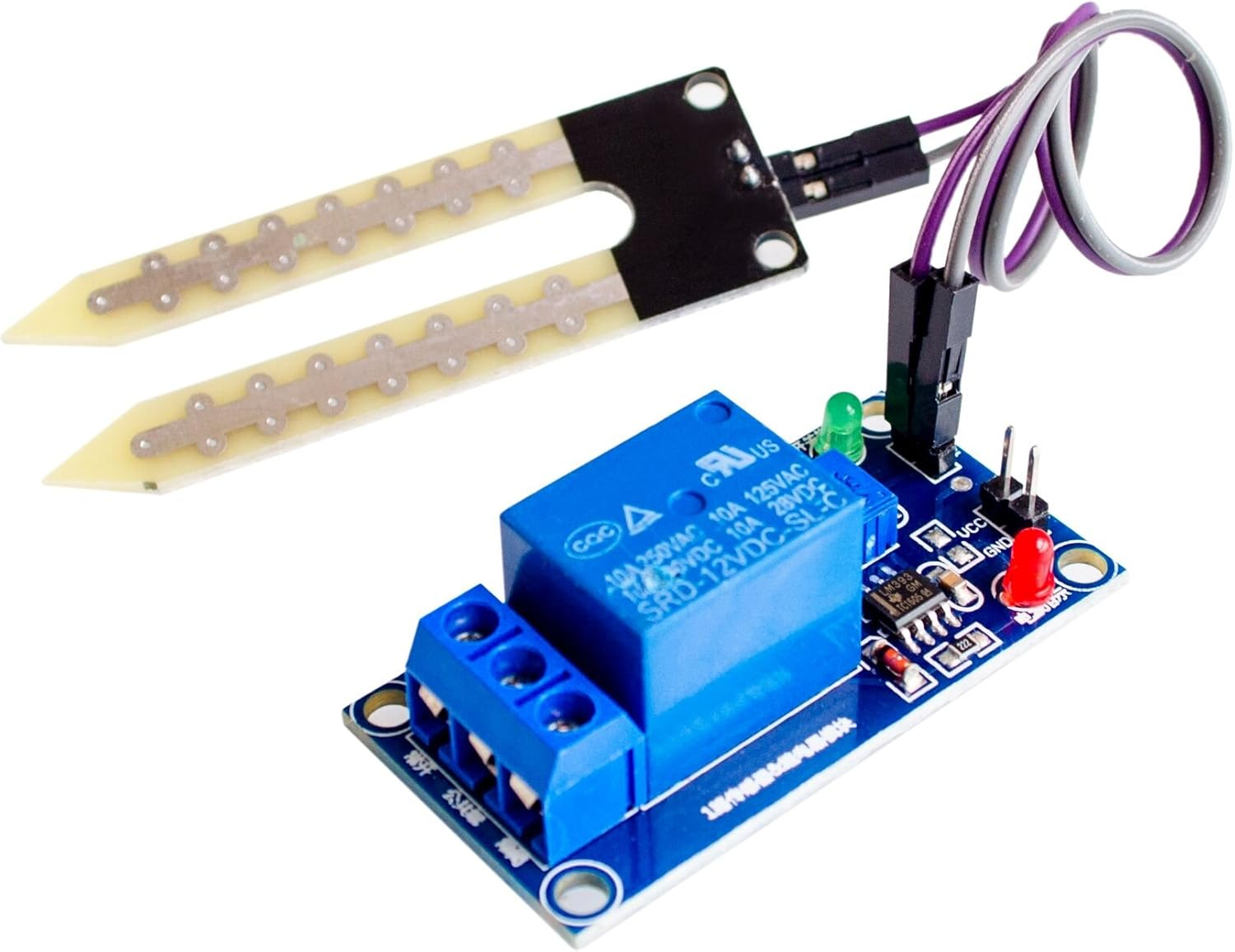

Modulul permite monitorizarea si controlul automat al umiditatii solului cu ajutorul senzorului inclus. Pragul de actionare se regleaza din potentiometrul montat pe placa, in functie de nivelul de umiditate dorit.

Cand umiditatea solului scade sub valoarea setata, releul este activat si poate porni o pompa, o electrovalva sau un alt echipament de irigare. Dupa ce nivelul de umiditate depaseste pragul stabilit, releul este dezactivat.

Modulul are o intarziere de aproximativ 3–5 secunde in apropierea pragului de comutare, pentru a reduce actionarile repetate ale releului atunci cand umiditatea variaza usor.

Senzorul are suprafata de detectie marita si finisaj nichelat, pentru imbunatatirea conductivitatii si reducerea oxidarii in contact cu solul.

Specificatii tehnice:

• Tip produs: modul control umiditate sol
• Tensiune de alimentare: 12V DC
• Curent necesar sursei: minimum 100mA
• Senzor inclus: sonda de umiditate pentru sol
• Reglaj prag: potentiometru
• Functionare releu: activare la umiditate sub prag si dezactivare la umiditate peste prag
• Intarziere la comutare: aproximativ 3–5 secunde
• Capacitate contacte releu: maximum 10A la 250V AC sau 10A la 30V DC
• Semnalizare: LED alimentare si LED stare releu
• Dimensiuni modul: aproximativ 17x50x25mm
• Conectare senzor: cablu inclus
• Aplicatii: irigare automata, control pompe, electrovalve, sere, ghivece si proiecte de automatizare

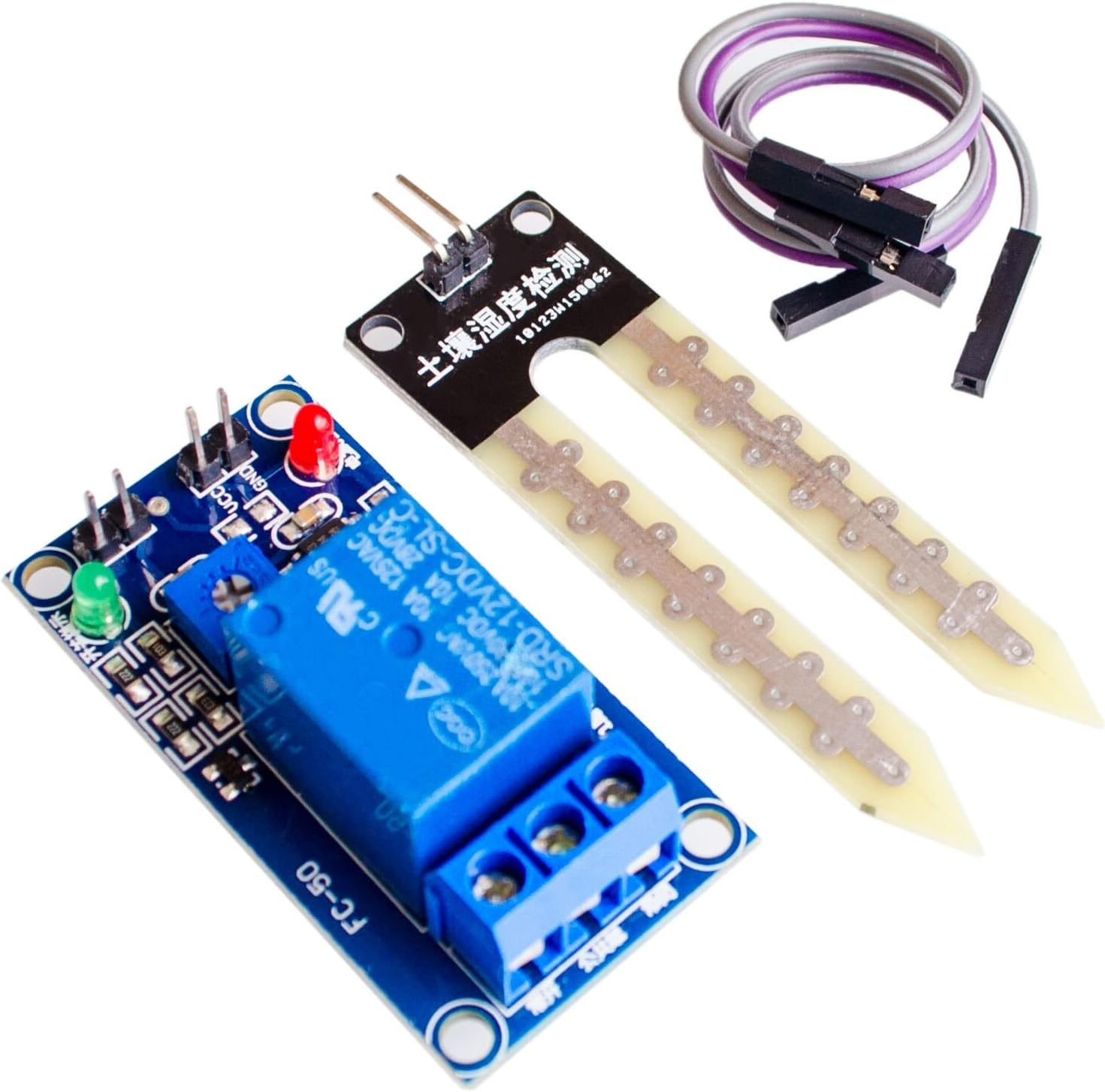

Pachetul include:

• 1 x modul cu releu
• 1 x senzor de umiditate pentru sol
• 1 x cablu de conectare

Instructiuni de montaj / utilizare:

1. Conectati senzorul de umiditate la modul cu ajutorul cablului inclus.
2. Introduceti sonda in sol astfel incat zona metalizata sa intre in contact cu pamantul. Nu fortati si nu indoiti electrozii.
3. Alimentati modulul la 12V DC, respectand polaritatea indicata pe placa. Utilizati o sursa capabila sa furnizeze minimum 100mA.
4. Conectati echipamentul controlat la bornele releului, utilizand contactele COM, NO sau NC, in functie de modul de functionare dorit:
   • COM si NO: sarcina porneste cand releul este activat;
   • COM si NC: sarcina este alimentata cand releul este dezactivat.
5. Reglati treptat potentiometrul pana cand releul comuta la nivelul de umiditate dorit. Efectuati reglajul cu sonda introdusa in sol.
6. Asteptati aproximativ 3–5 secunde dupa modificarea umiditatii sau a reglajului, deoarece modulul are o intarziere pentru stabilizarea comutarii.
7. Nu depasiti capacitatea contactelor releului de 10A la 250V AC sau 10A la 30V DC. Pentru pompe si alte sarcini inductive, utilizati o marja de siguranta si protectii corespunzatoare.
8. Protejati modulul electronic impotriva apei, condensului si contactului direct cu solul.
9. Verificati periodic sonda si curatati depunerile formate pe electrozi.
10. Pentru conectarea sarcinilor la tensiunea retelei, montajul trebuie realizat de o persoana autorizata sau competenta.
