Modul releu 5V 10A cu telecomanda IR, cu 1 canal si functie de invatare cod telecomanda, utilizat pentru comutarea unei sarcini electrice prin comanda de la distanta cu infrarosu. Modulul poate memora o tasta de pe telecomanda, iar codul invatat ramane salvat si dupa intreruperea alimentarii.

Prin reprogramare, tasta memorata poate fi schimbata. Daca doriti folosirea altei taste, modulul trebuie introdus din nou in modul de invatare.

Modulul permite selectarea modului de functionare prin jumper, in functie de aplicatie: automentinere pentru pornire / oprire la apasari succesive sau impuls pentru actionare temporara.

Specificatii tehnice:

• Tip produs: modul releu cu telecomanda IR
• Tensiune alimentare modul: 5V DC
• Numar canale: 1 canal
• Tip comanda: infrarosu / IR
• Functie: invatare cod telecomanda
• Memorie dupa intreruperea alimentarii: da
• Moduri de functionare: automentinere / impuls
• Selectare mod: jumper
• Buton programare: S1
• Indicator stare: LED

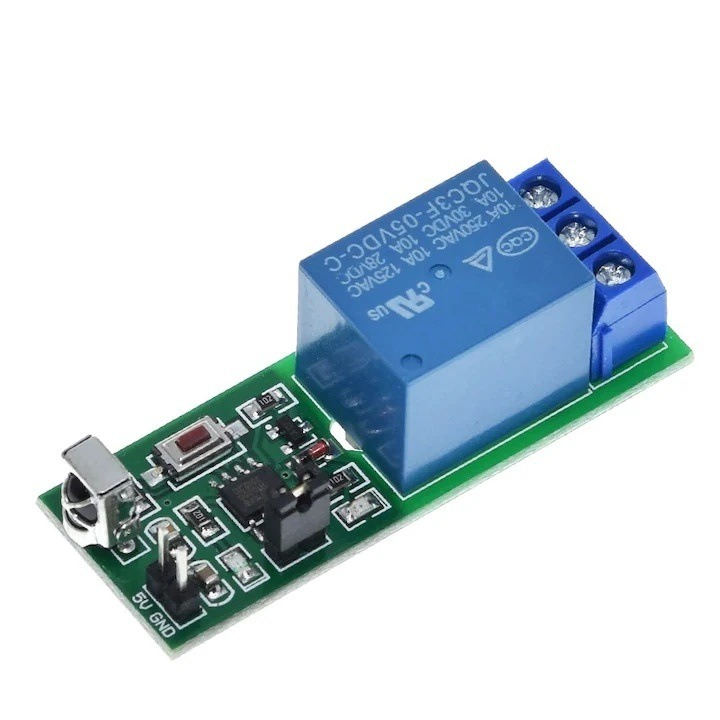

• Model releu: JQC3F-05VDC-C
• Capacitate contact releu: 10A 250VAC, 10A 125VAC, 10A 30VDC, 10A 28VDC

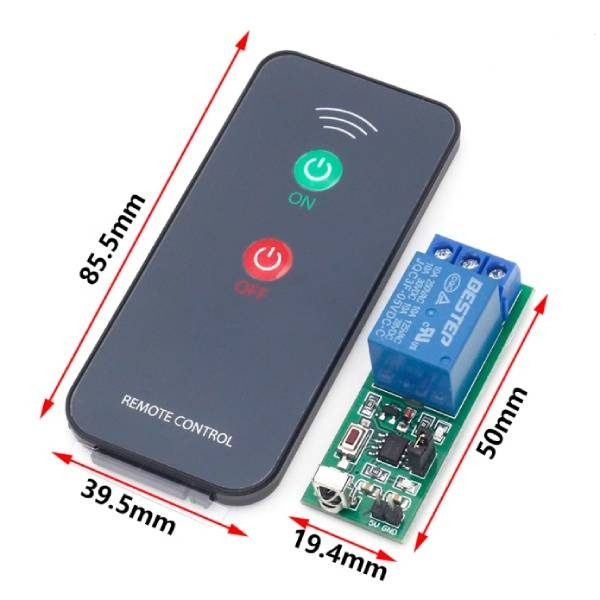

• Dimensiune modul: 53x19.3mm
• Dimensiune telecomanda: 86.3x40.2mm

Instructiuni de montaj / utilizare:

• Alimentati modulul la 5V DC, respectand polaritatea corecta.
• Verificati conectarea corecta a sarcinii la bornele releului inainte de alimentare.
• Dupa alimentare, LED-ul indicator se aprinde, iar dupa aproximativ 5 secunde modulul intra in regim normal de functionare.
• Pentru invatarea telecomenzii, tineti apasat butonul S1 pana cand LED-ul incepe sa clipeasca.
• Apasati tasta dorita de pe telecomanda IR; cand LED-ul se opreste din clipit, procesul de invatare este finalizat.
• Pentru schimbarea tastei memorate, repetati procesul de invatare.
• Selectati modul de lucru dorit prin jumper: automentinere sau impuls.
• Nu depasiti capacitatea contactelor releului si folositi sarcini compatibile cu releul montat pe modul.
• Pentru sarcini la tensiuni mari sau 230V AC, instalarea trebuie facuta de o persoana competenta / autorizata.
• Modulul trebuie montat intr-un spatiu uscat, protejat de umezeala si contacte accidentale.
