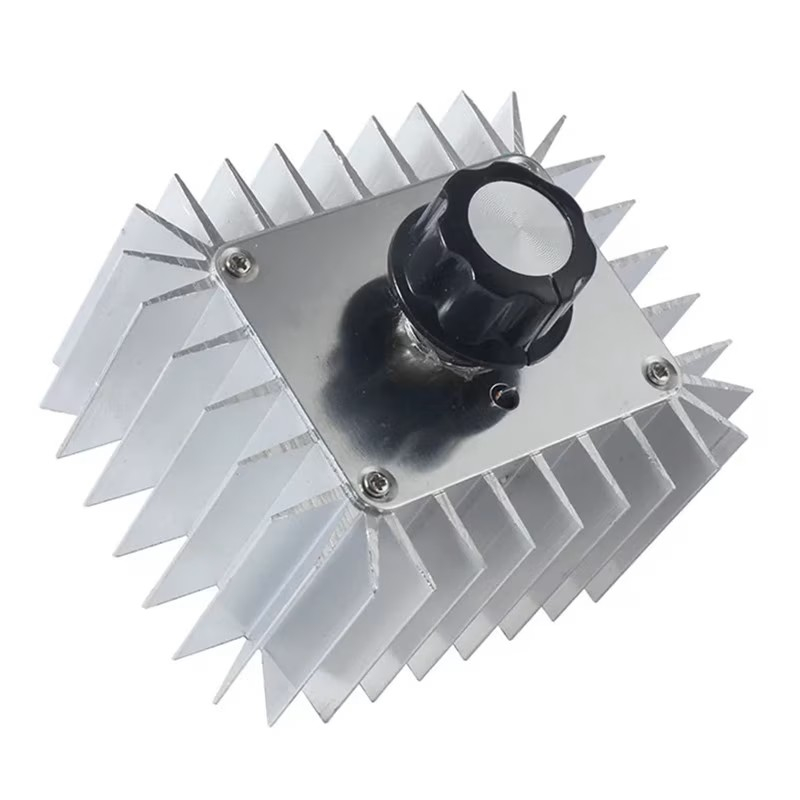

Regulatorul de tensiune cu SCR controleaza puterea furnizata unui consumator alimentat la 220V AC. Reglajul permite adaptarea nivelului de incalzire al rezistentelor electrice, a intensitatii becurilor cu incandescenta sau a turatiei motoarelor compatibile.

Modulul are o putere maxima declarata de 5000W, eficienta de minimum 90% si dimensiuni compacte, fiind potrivit pentru integrarea in proiecte de control al sarcinilor AC compatibile.

Caracteristici principale:

• Permite reglarea tensiunii de iesire in domeniul 0-220V AC.
• Controleaza sarcini cu o putere maxima declarata de 5000W.
• Utilizeaza tehnologie SCR pentru reglarea puterii.
• Ofera o eficienta declarata de minimum 90%.
• Formatul de 84,8x70x40mm faciliteaza integrarea in diferite aplicatii.
• Permite controlul temperaturii, luminozitatii sau turatiei, in functie de consumator.

Specificatii tehnice:

• Tip produs: regulator electronic de tensiune AC.
• Element de control: SCR.
• Tensiune de lucru: 220V AC.
• Domeniu de reglare: 0-220V AC.
• Putere maxima declarata: 5000W.
• Eficienta: minimum 90%.
• Material: metal si plastic.
• Dimensiuni: 84,8x70x40mm.

Instructiuni de montaj:

1. Alimentarea de la reteaua de 220V AC se intrerupe inainte de realizarea conexiunilor.

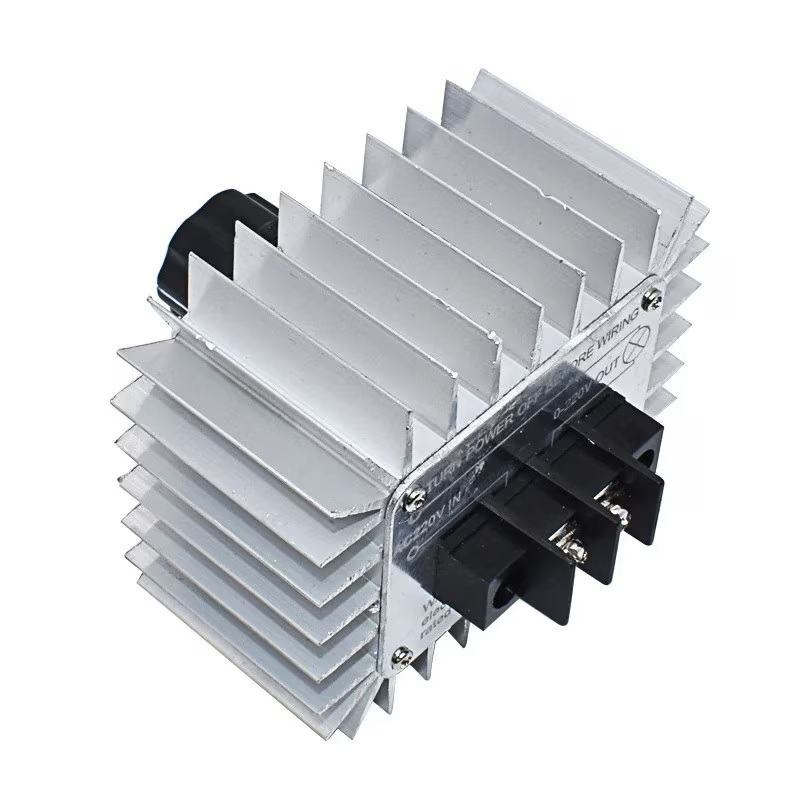

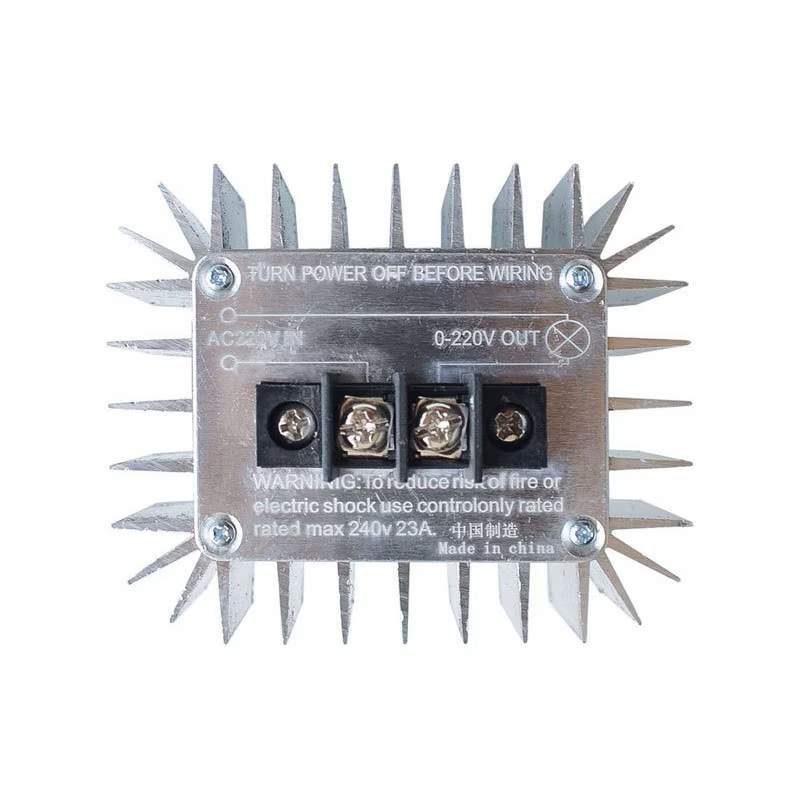

2. Regulatorul se conecteaza intre reteaua de alimentare si consumatorul compatibil, conform marcajelor de intrare si iesire.
3. Conductoarele, bornele si protectia electrica se dimensioneaza pentru puterea consumatorului conectat.
4. Modulul se monteaza intr-o carcasa izolatoare si ventilata, protejata impotriva atingerii accidentale.
5. Conexiunile se verifica inainte de alimentarea circuitului.

Utilizare:

Reglajul se porneste de la nivelul minim si se mareste gradual pana la obtinerea temperaturii, luminozitatii sau turatiei necesare, fara depasirea limitelor consumatorului conectat.

Recomandari si precautii:

• Produsul functioneaza direct la o tensiune periculoasa de 220V AC, iar instalarea trebuie realizata de personal autorizat.
• Puterea maxima de 5000W nu trebuie depasita.
• La sarcini ridicate trebuie asigurata o ventilatie corespunzatoare.
• Regulatorul nu inlocuieste un stabilizator de tensiune, un invertor sau un convertizor de frecventa.
• Produsul nu poate inlocui incarcatorul unui vehicul electric.
• Nu se utilizeaza cu aparate prevazute cu sursa in comutatie, precum televizoare, sisteme audio, frigidere, aparate de aer conditionat sau electrocasnice controlate electronic.
• Nu se utilizeaza cu plite cu inductie, becuri economice sau alte sarcini incompatibile cu reglarea prin SCR.
• Compatibilitatea motorului se verifica inainte de conectare, deoarece regulatorul nu este potrivit pentru toate tipurile de motoare AC.

Compatibilitate:

• Rezistente si elemente electrice de incalzire.
• Becuri cu incandescenta.
• Motoare AC compatibile cu reglarea prin SCR.
• Alte sarcini rezistive compatibile, alimentate la 220V AC.
