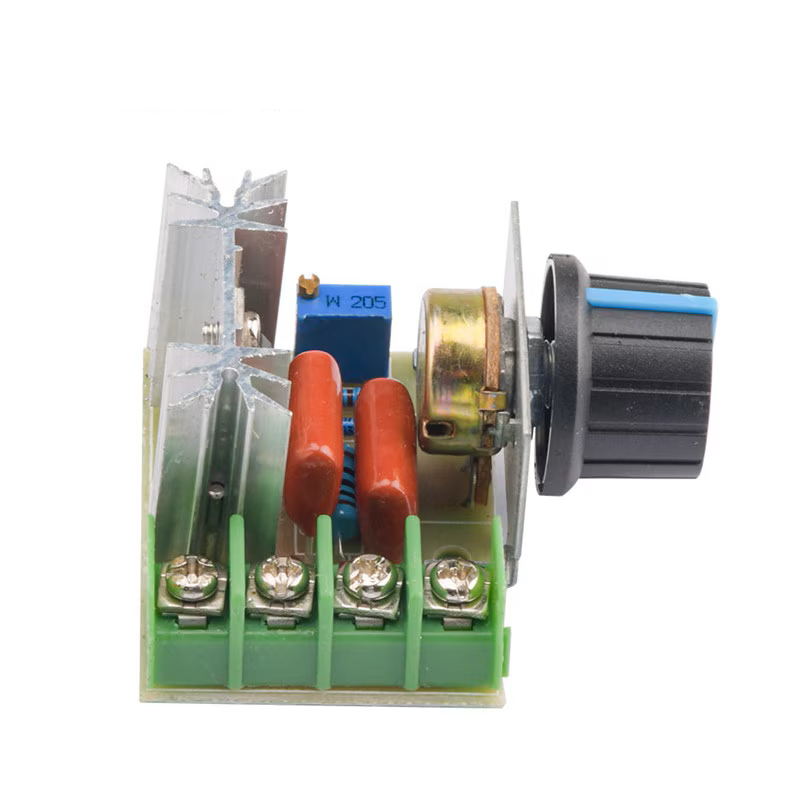

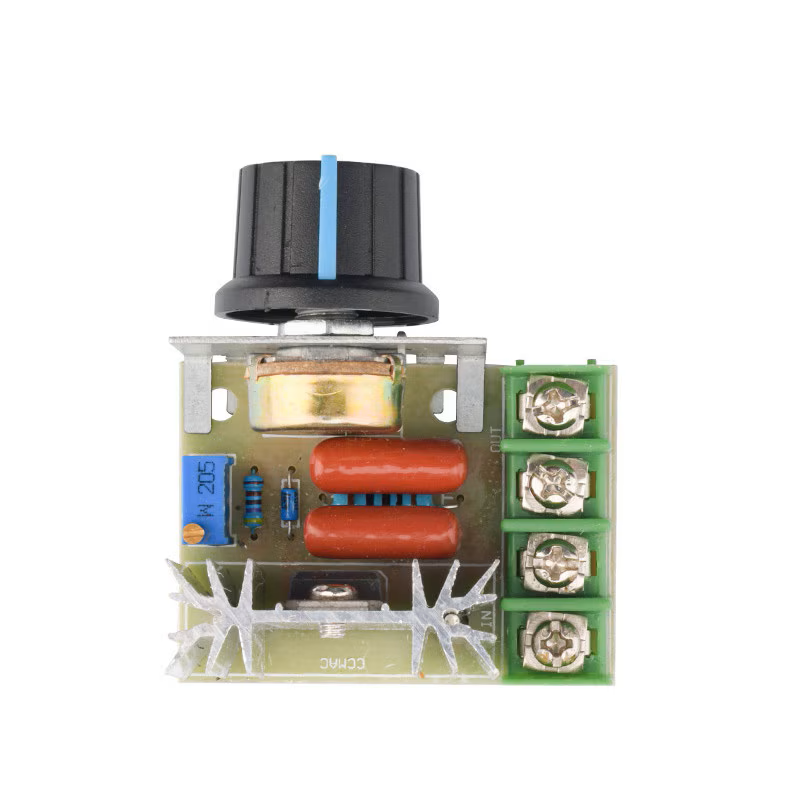

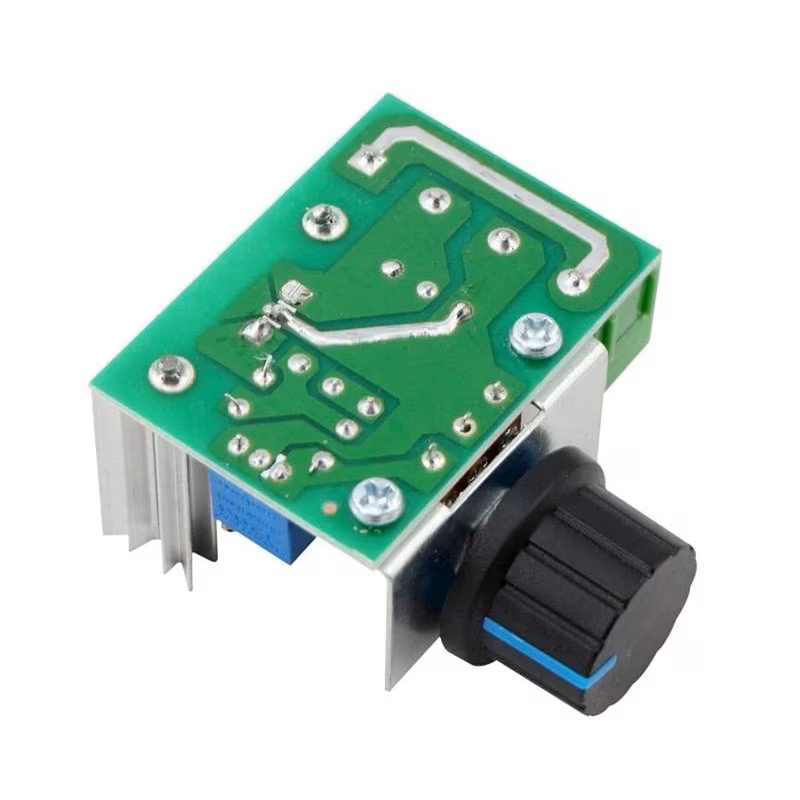

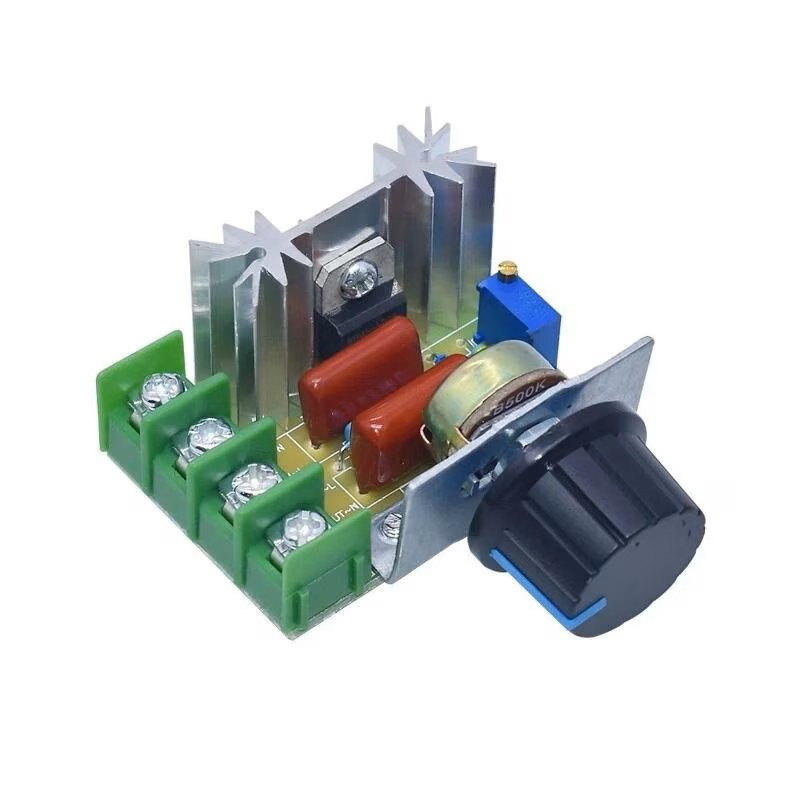

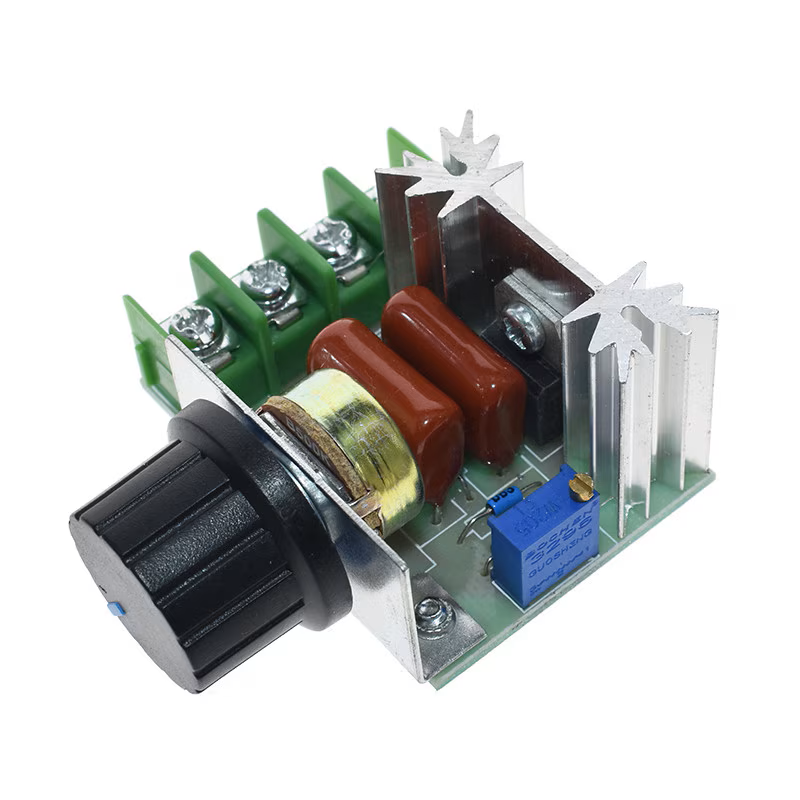

Modulul permite reglarea puterii furnizate unui consumator alimentat la 220V AC, prin intermediul unui circuit cu tiristor SCR si potentiometru rotativ.

Poate fi utilizat pentru reglarea intensitatii lampilor cu incandescenta, temperaturii elementelor de incalzire rezistive, puterii letconurilor si vitezei anumitor motoare universale cu perii.

Reglarea se realizeaza prin modificarea unghiului de conductie al semnalului alternativ. Tensiunea de iesire nu este stabilizata si forma de unda este modificata, motiv pentru care modulul nu este potrivit pentru echipamente electronice sensibile, surse in comutatie, motoare asincrone sau consumatori care necesita alimentare sinusoidala stabila.

Radiatorul integrat ajuta la disiparea caldurii, dar pentru utilizarea la sarcini ridicate trebuie asigurata ventilatie corespunzatoare.

Specificatii tehnice:

• Tip produs: regulator de tensiune si putere AC
• Tehnologie: control cu tiristor SCR
• Tensiune de alimentare: 220V AC
• Domeniu de reglare declarat: aproximativ 50–220V AC
• Putere maxima declarata: 2000W
• Tiristor: 25A, pana la 1200V
• Reglaj: potentiometru rotativ
• Conectare: borne cu surub
• Placa electronica: FR-4, grosime aproximativ 1.6mm

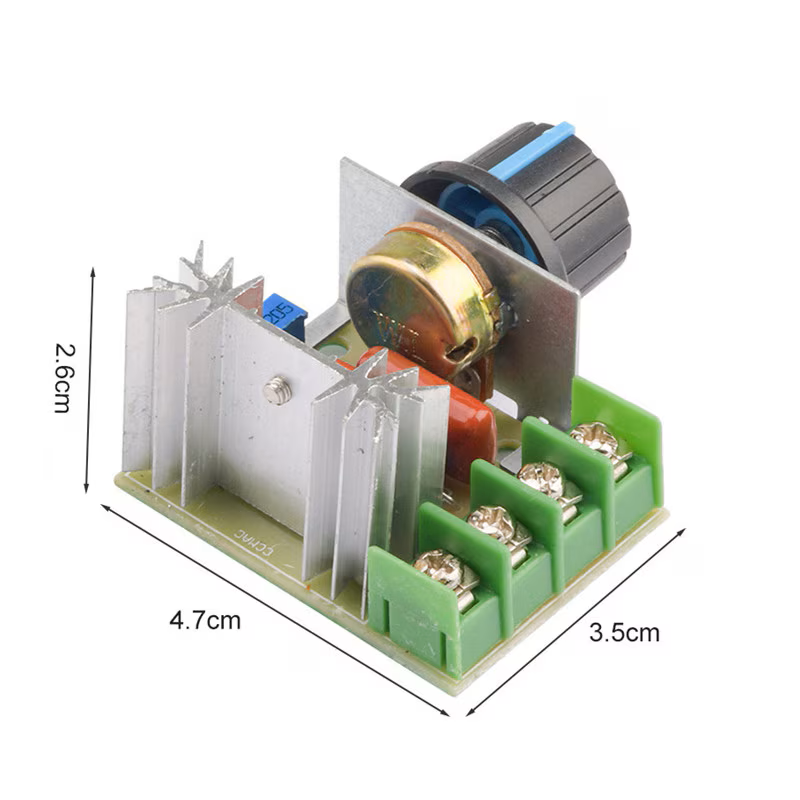

• Dimensiuni placa: aproximativ 36x48mm
• Dimensiuni exterioare: aproximativ 48x56x28mm
• Inaltime buton potentiometru: aproximativ 20mm
• Radiator: inclus
• Aplicatii compatibile: sarcini rezistive, lampi cu incandescenta, elemente de incalzire, letconuri si anumite motoare universale cu perii

Nota: Puterea de 2000W este valoarea maxima declarata. Puterea utilizabila in regim continuu depinde de temperatura ambientala, ventilatie, tipul sarcinii si calitatea conexiunilor electrice.

Instructiuni de montaj / utilizare:

• Deconectati complet alimentarea de la retea inainte de montaj sau modificarea conexiunilor.
• Conectati intrarea si iesirea modulului la bornele marcate pe placa, respectand schema de conectare.
• Montati modulul intr-o carcasa izolatoare, fara acces direct la componentele aflate sub tensiune.
• Utilizati conductoare dimensionate corespunzator curentului consumatorului si strangeti ferm bornele cu surub.
• Porniti reglajul cu potentiometrul la nivel minim, apoi cresteti treptat puterea.
• Asigurati circulatia aerului in jurul radiatorului si nu acoperiti modulul in timpul functionarii.
• Nu depasiti puterea maxima declarata de 2000W si utilizati o marja de siguranta pentru functionarea continua.
• Nu utilizati modulul cu surse in comutatie, echipamente electronice sensibile, motoare asincrone, transformatoare sau alte sarcini incompatibile cu reglarea SCR.
• Modulul functioneaza direct la tensiunea retelei de 220V AC si nu ofera izolare galvanica.
• Montajul si punerea in functiune trebuie realizate de o persoana autorizata sau competenta.
